多规格数控车刀组合收纳套装结构设计

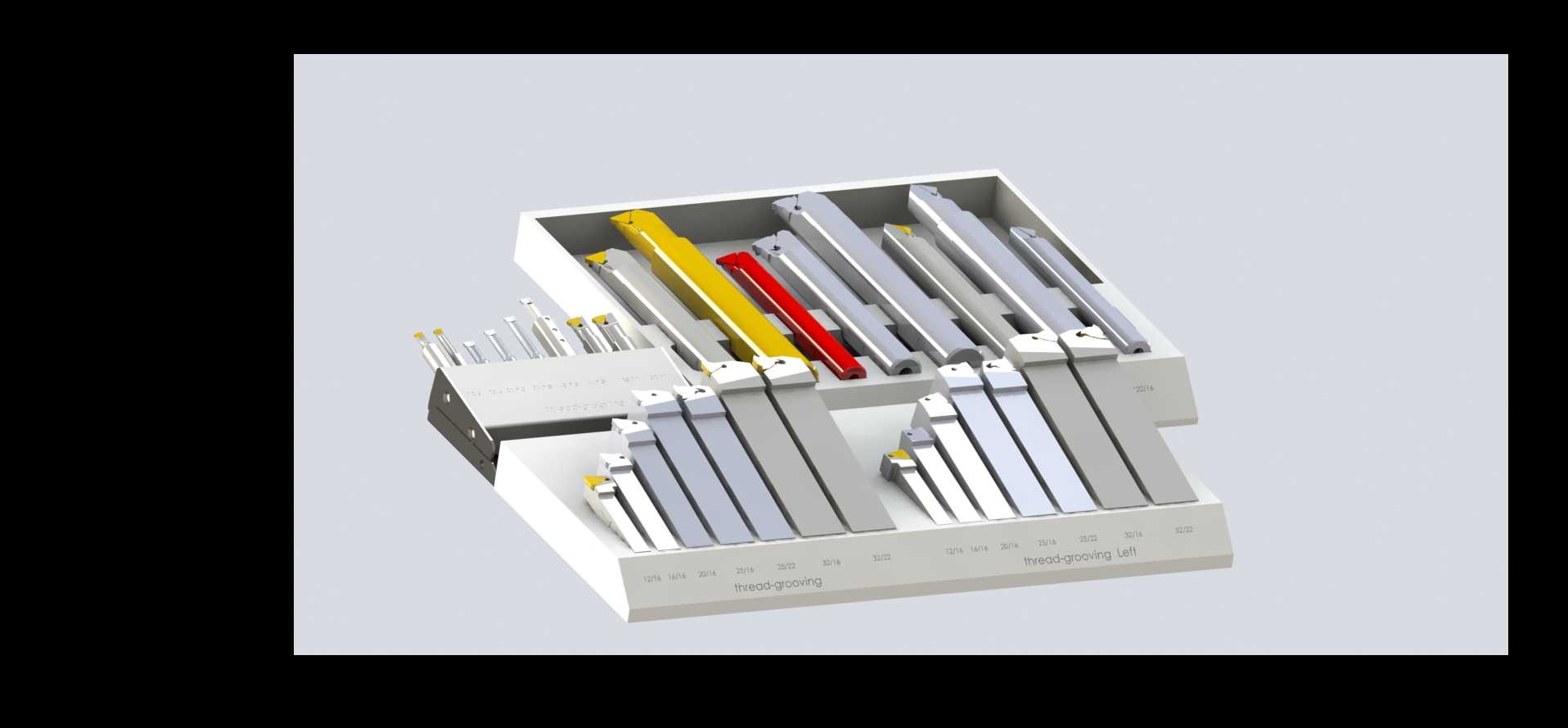

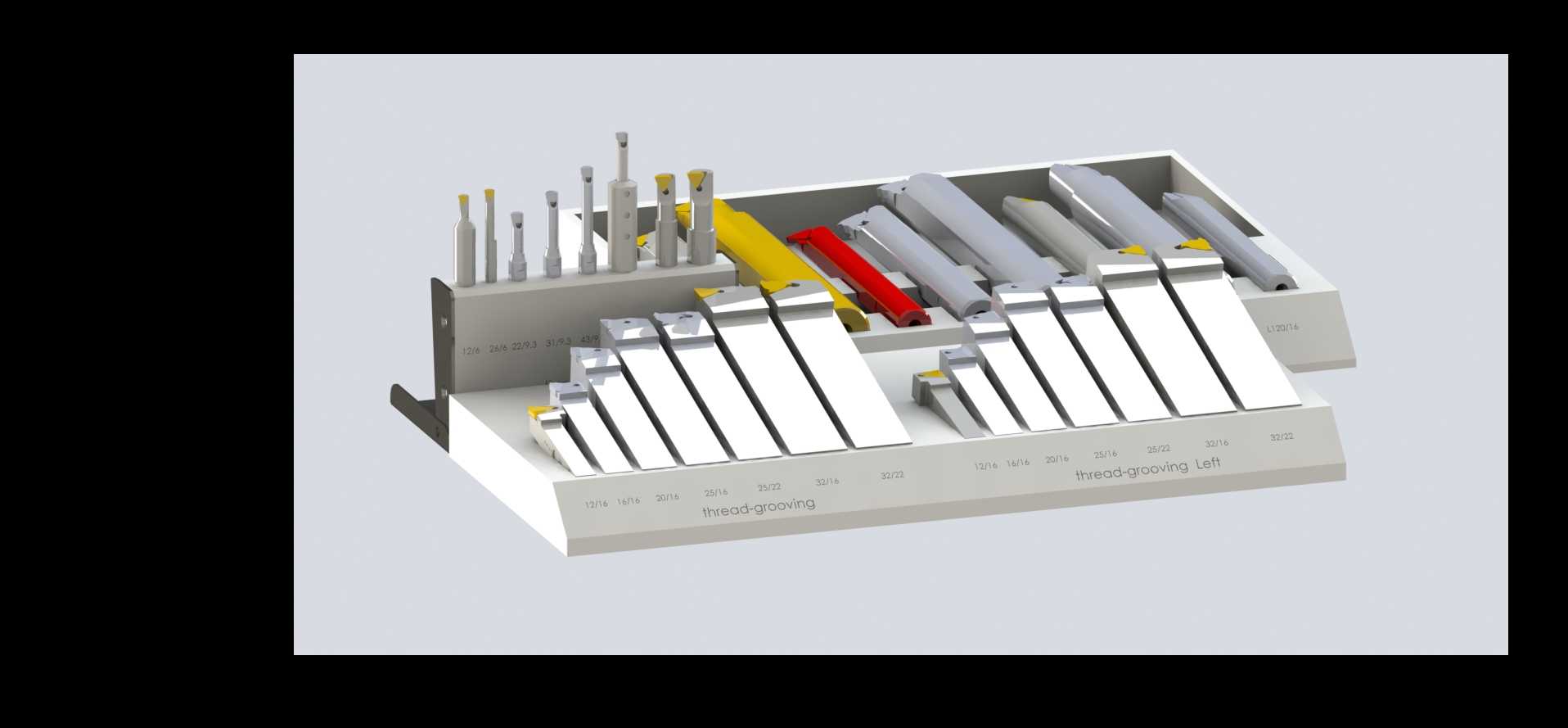

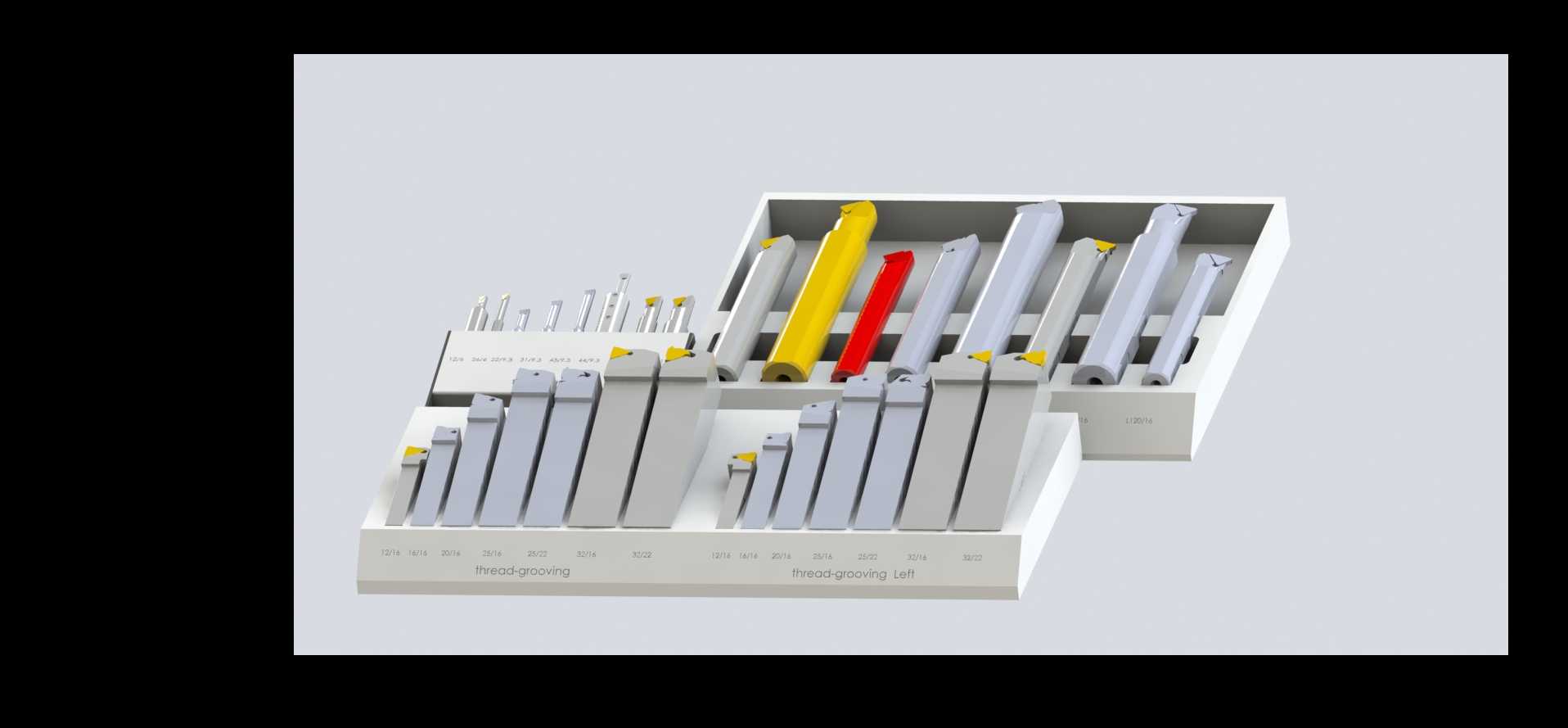

　　这套车刀组合模型覆盖了外圆车削、端面切削、切槽、内孔加工等常见机加工工序的常用刀具规格，适配普通卧式车床、数控车床的标准刀架安装位，可直接用于车间刀具工位的布局规划、刀库容量核算以及新员工机加工实操培训的教具使用。从结构设计来看，整套收纳架采用分层错位排布逻辑，下层放置大规格方柄外圆车刀，中层排布切槽刀、螺纹刀等窄柄刀具，上层收纳小尺寸内孔刀、精车刀，每一个刀位都做了与刀柄尺寸匹配的定位卡槽，避免刀具在转运、存放过程中发生磕碰损伤硬质合金刀头，同时卡槽旁预留了标识位，可粘贴刀具规格、适用加工材料的标签，方便操作工快速取放对应刀具，减少换刀时的找刀时间。

　　从安装边界来看，单把车刀的方柄尺寸严格遵循机加工行业通用的刀柄标准，涵盖16mm、20mm、25mm三种常用方柄规格，可直接适配市面上绝大多数卧式车床、斜床身数控车床的四工位刀架、动力刀塔的装夹尺寸，无需额外加装过渡套即可完成装夹，刀头伸出长度符合切削规范要求，避免因伸出过长导致加工振刀。收纳架整体外形尺寸经过优化，可直接放置在机床旁的工具台、刀具柜层板上，不会占用过多操作空间，架体边缘做了倒角处理，避免取放刀具时划伤操作工手部。

　　在实际生产场景中，这类成套车刀收纳结构多用于中小批量机加工车间的刀具管理，相比零散存放的刀具，这种分层收纳的方式能有效减少刀头磕碰损坏的概率，降低刀具损耗成本，同时能帮助车间建立标准化的刀具管理流程，新入职的操作工可以快速熟悉不同刀具的适用场景，缩短岗前培训周期。设计过程中针对不同刀具的使用频率做了排布优化，使用频率最高的外圆粗车刀、精车刀放置在收纳架最外侧最易取放的位置，使用频率较低的特殊成型刀、内孔槽刀放置在靠内侧的位置，符合人机工程学的取放逻辑，减少操作工反复转身、挪动的动作，提升换刀效率。

　　从功能特性来看，每把车刀的刀头角度都经过标准化设计，主偏角涵盖90度、75度、45度等常用角度，可分别应对细长轴加工、重型切削、端面倒角等不同加工需求，断屑槽结构符合常规钢件、铸铁件的切削断屑要求，可有效避免加工过程中铁屑缠绕工件、刀具的问题。收纳架底部做了防滑垫安装位，放置在工作台面上时不会因取放刀具的力道发生滑移，架体采用硬质铝合金材质的设计思路，在保证结构强度的同时减轻整体重量，方便整架转运刀具到不同的机床工位。

　　在建模过程中，每把车刀的刀柄、刀头、压紧螺钉的结构都做了还原，可直接用于刀具装配干涉检查、刀架装夹模拟，也可用于机加工工艺仿真中的刀具路径验证，帮助工艺人员提前预判加工过程中刀具与工件、夹具的干涉风险，减少实际试切过程中的撞刀概率。针对不同加工场景的刀具选型需求，这套模型也可作为刀具选型的参考样本，帮助设计人员根据工件的加工要求快速匹配合适的车刀规格，缩短工艺准备周期。
