多规格成套车刀组三维结构设计

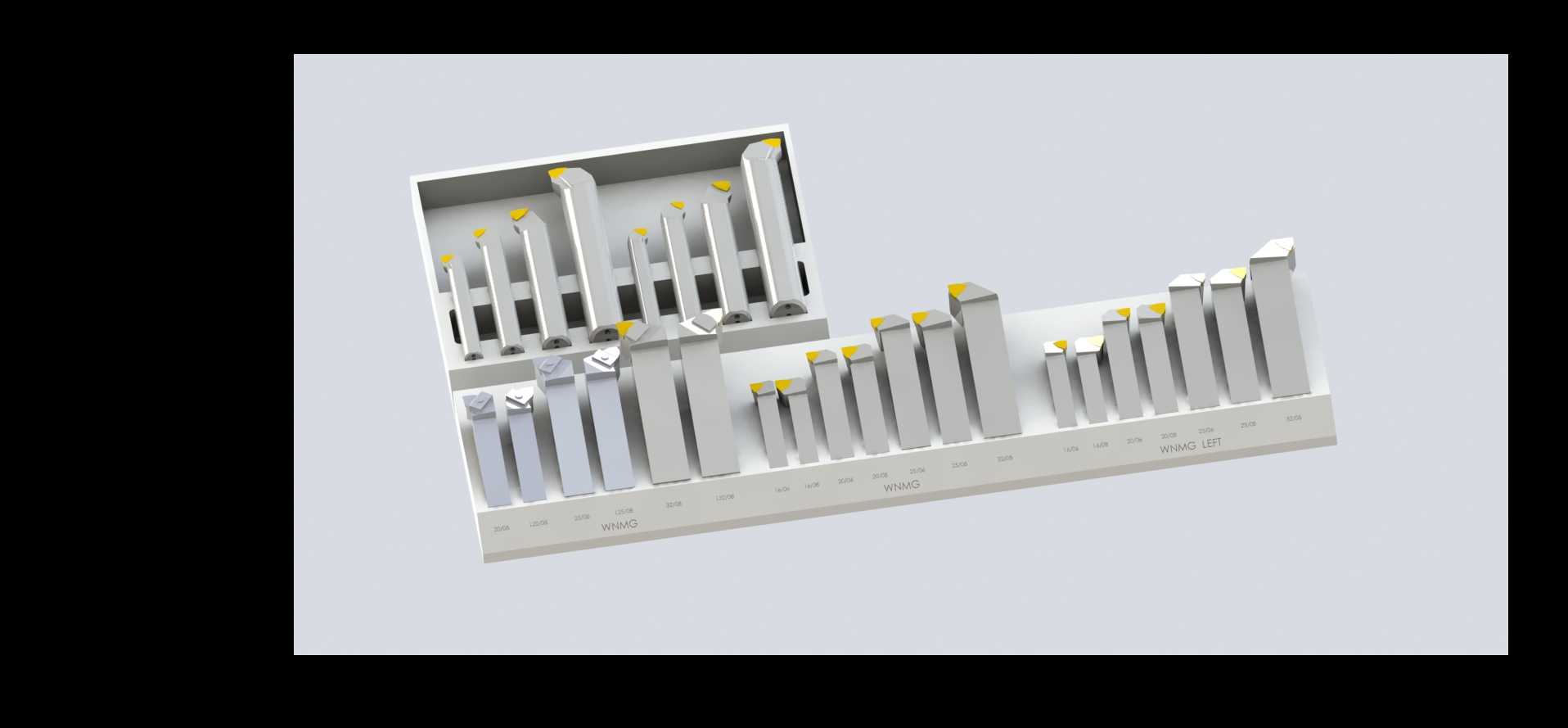

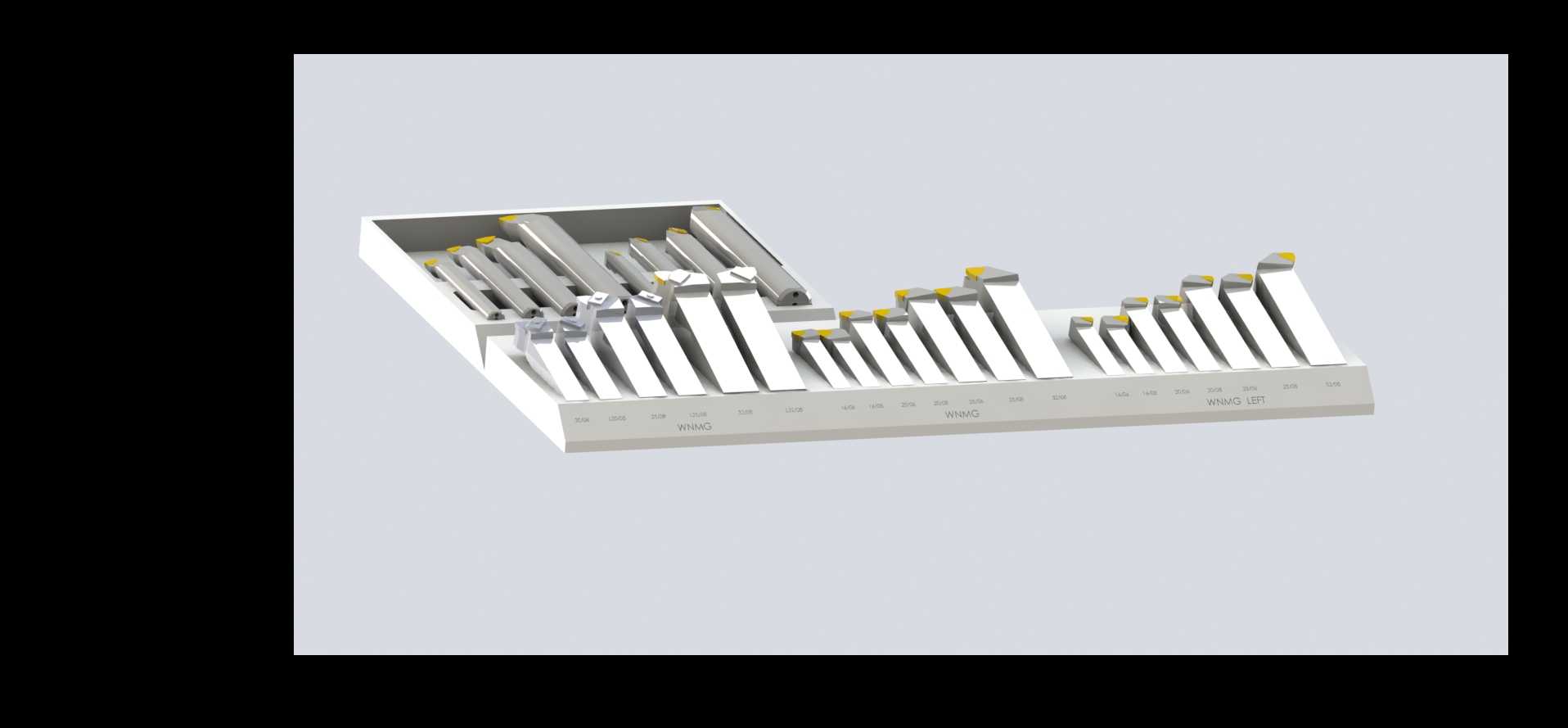

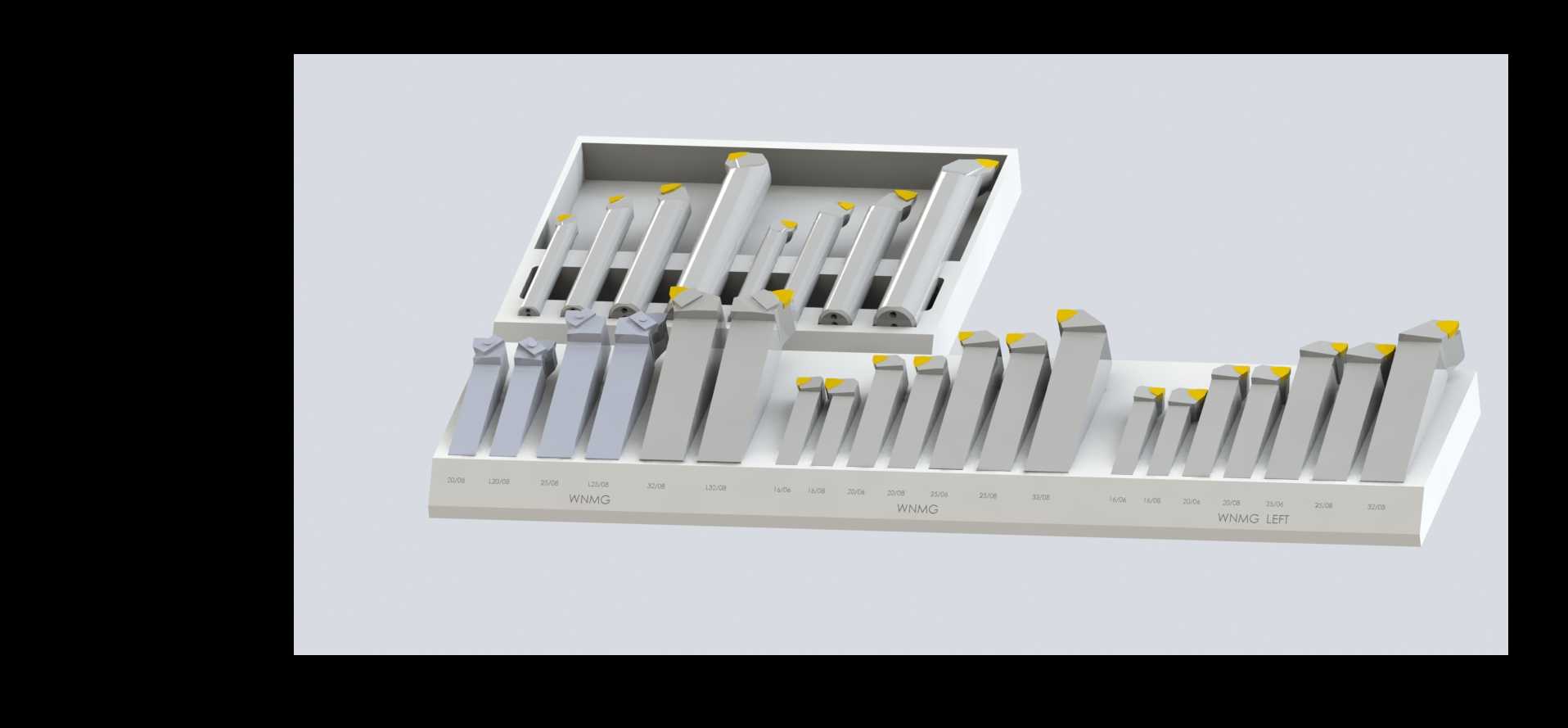

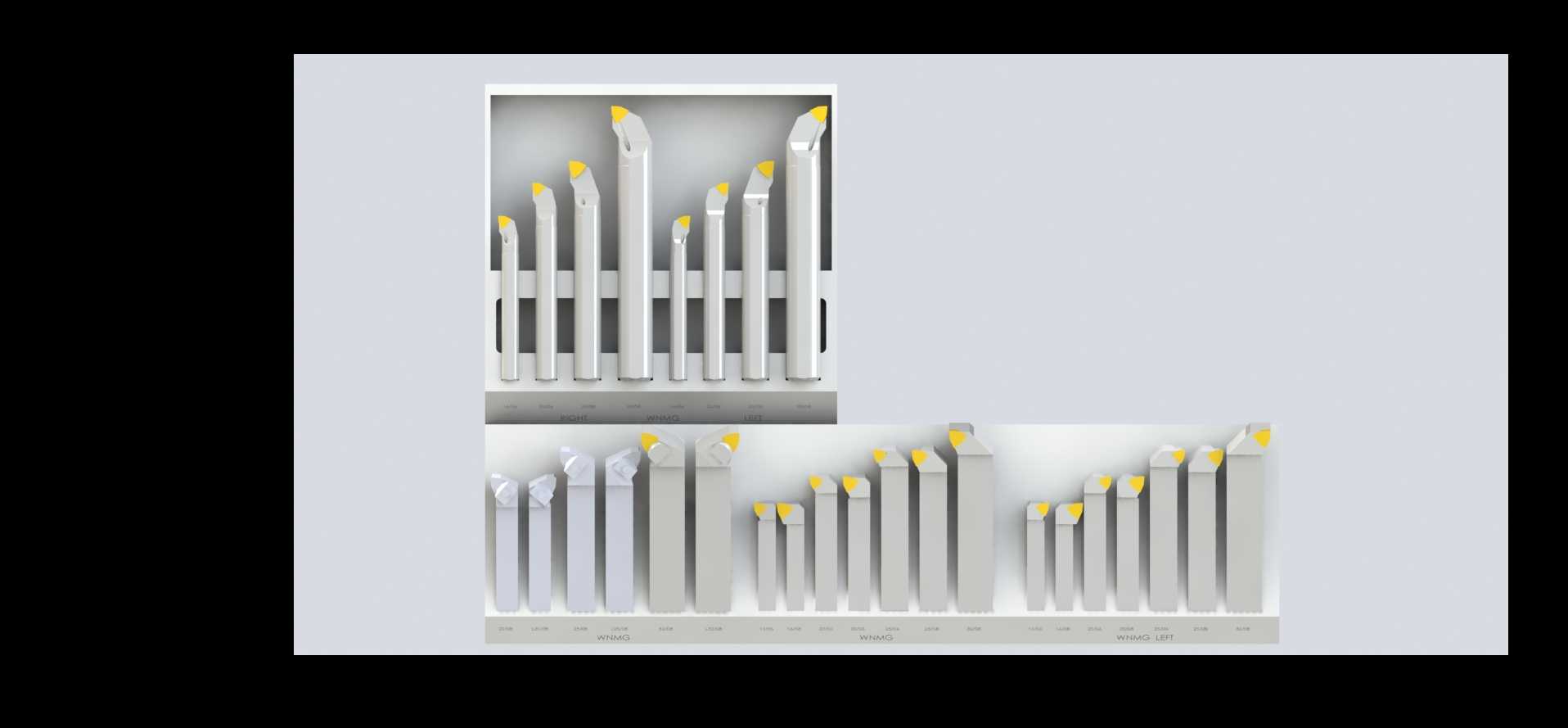

　　这套多规格车刀组的三维建模，完全围绕普通卧式车床、数控车床的实际加工场景搭建，覆盖了外圆车削、端面车削、内孔加工、切槽、螺纹切削等常规机加工工序的刀具需求，建模过程中充分考虑了车间日常刀具管理、刀架安装适配、刀具刃磨后装夹定位的实际使用痛点。整套刀具按照加工用途、切削方向、刀杆截面尺寸做了规整排布，配套的刀座收纳结构完全匹配每款车刀的外形轮廓，避免刀具存放过程中硬质合金刀头发生磕碰损伤，也能帮助操作工快速识别取用对应规格的刀具，减少换刀过程中的找件时间。从结构设计来看，每款车刀都严格遵循机夹可转位车刀的装夹标准，刀杆部分采用45号钢调质后的力学性能参数做结构校核，刀头夹持部位的压紧螺钉孔位、

　　压板安装槽的尺寸完全对应市面通用的压紧组件规格，不需要额外做非标改造就能直接适配普通车床的四方刀架、数控车床的转塔刀架安装位。不同规格车刀的刀杆截面尺寸覆盖了12mm×12mm到25mm×25mm的常用区间，刀头伸出长度根据切削受力情况做了差异化设计，粗加工用车刀的刀头伸出量控制在刀杆截面高度的1.5倍以内，避免大切深切削时出现刀杆振颤影响加工表面质量，精加工用车刀的刀头角度做了针对性优化，主偏角、副偏角、刃倾角的参数匹配不同材料的精加工需求，保证切削过程中排屑顺畅，不会划伤已加工表面。收纳底座的设计也充分考虑了车间现场的使用环境，底座上的每个刀位都做了对应规格的标识凹槽，底座底部设置了防滑橡胶垫的安装位，

　　放置在机床操作台面上不会因为机床振动发生滑移，刀座的整体高度控制在120mm以内，不会占用操作台过多的操作空间，同时方便操作工拿取最内侧的刀具。建模过程中对每款车刀的切削刃部分做了细节还原，硬质合金刀头的焊接位置、刀杆的表面喷砂纹理、压紧螺钉的头部槽型都按照实物比例做了精准建模，既可以用于机加工车间的刀具管理台账可视化展示，也能作为数控加工仿真环节的刀具库模型使用，在做加工路径模拟时可以直接调用对应规格的车刀模型，校验加工过程中刀杆与工件、夹具是否存在干涉，提前规避实际加工中的撞刀风险。针对小规格内孔车刀，建模时特意强化了刀杆的刚度结构设计，在刀杆内部做了加强筋结构的模拟，对应实际加工中内孔车刀容易因为刀杆刚度不足出现让刀的问题，

　　模型中可以直观展示不同规格内孔刀的最小加工孔径、最大加工深度参数，方便工艺人员在做工艺编排时快速匹配合适的刀具，不需要反复核对纸质样本参数。整套模型的装配关系完全还原实物的装配逻辑，刀头与刀杆的装配位置、压紧组件的紧固行程都做了限位约束，在做三维装配演示时可以清晰展示车刀的组装流程，也能用于新入职机加工操作人员的刀具认知培训，帮助新人快速掌握不同车刀的用途、装夹要点。
