三角形带孔数控车削刀片结构设计

　　在金属切削加工场景中，这类三角形带孔车削刀片是数控车床、普通卧式车床完成外圆、端面、内孔及倒角切削工序的核心消耗件，适配钢件、铸铁、不锈钢等多种常见金属材料的半精与精加工工况，日常多用于回转体零件的批量加工环节，比如轴类零件的外圆车削、盘类零件的端面平整、套类零件的内孔修型，在通用机械加工、汽车零部件制造、五金零件量产的产线中应用极为普遍。

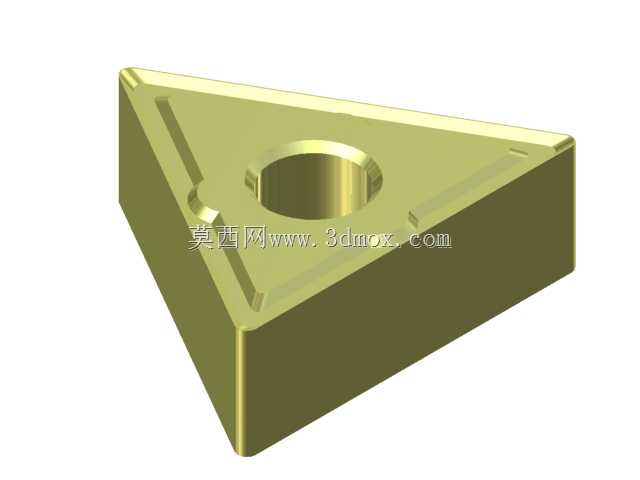

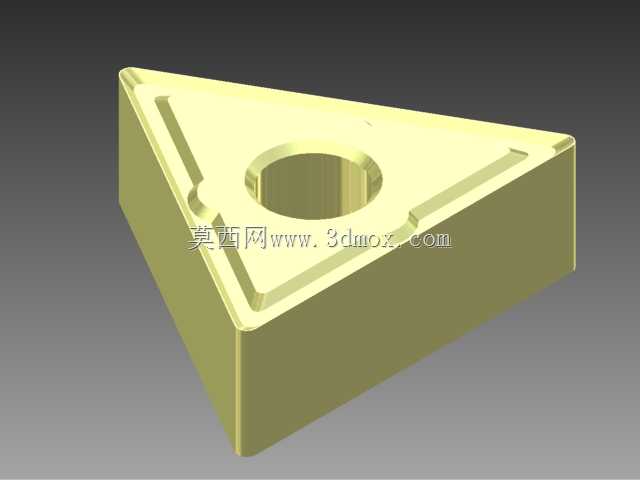

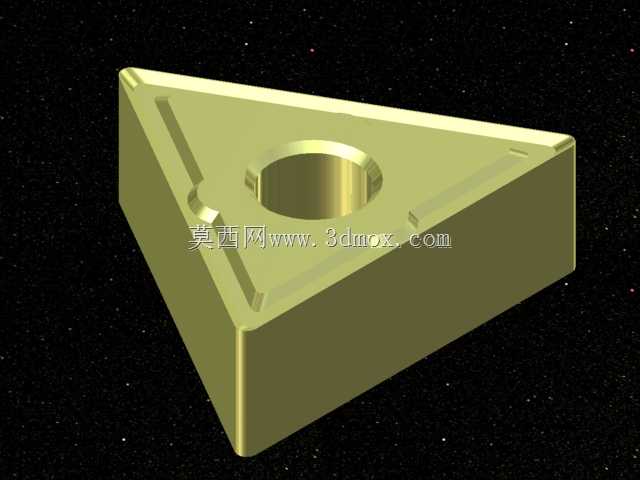

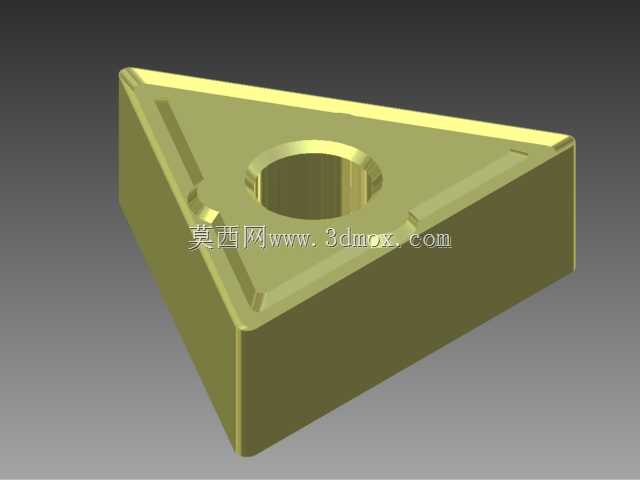

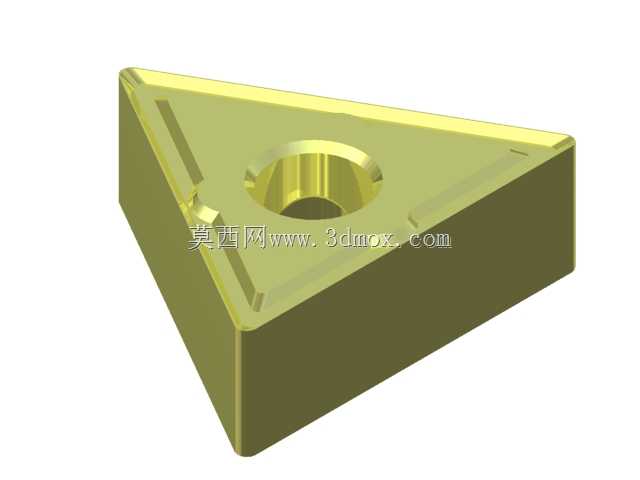

　　从结构设计逻辑来看，这款刀片采用三角形本体设计，三个切削刃呈120°均匀分布，单刃磨损后可直接转位更换新的切削刃继续作业，无需重新拆卸刀体调整对刀参数，能大幅缩短换刀辅助时间，提升加工节拍效率。刀片中心的通孔为安装定位孔，适配标准杠杆式、楔块式机夹刀杆的锁紧结构，安装时通过锁紧件穿过中心孔将刀片压紧在刀杆定位槽内，孔位与刀片外形的同轴度公差控制在极小范围内，保证转位后切削刃的位置偏差不影响加工尺寸精度，避免重复对刀的繁琐流程。

　　刀片的切削区域做了针对性的断屑槽设计，槽型沿切削刃走向分布，不同区域的槽深、槽宽经过切削力学仿真优化，能在切削过程中引导切屑按预设形态卷曲折断，避免长切屑缠绕工件、刀杆造成加工表面刮伤，或是崩损切削刃，同时也能减少切屑堆积对切削区域散热的阻碍。刀片的刃口做了细微的钝化处理，根据适配加工材料的不同，钝化半径匹配对应的切削参数，既保证刃口足够锋利降低切削阻力，又能提升刃口抗冲击性能，减少断续切削时的崩刃风险。

　　从安装边界与尺寸参数来看，这款刀片型号为TNMG160404，其内切圆直径对应16系列规格，刀片厚度为4.76mm，刀尖圆弧半径为0.4mm，适配的刀杆需匹配对应三角形刀片的安装槽尺寸，刀杆的定位面需与刀片底面完全贴合，安装时锁紧力矩需控制在刀具厂商推荐的区间内，力矩过小会导致切削过程中刀片移位造成尺寸超差，力矩过大则可能压裂刀片引发安全隐患。刀片安装后需保证切削刃的刀尖高度与车床主轴中心高一致，偏差过大会导致实际切削前角、后角偏离设计值，加剧刀具磨损或是引发振刀，影响加工表面质量。

　　在实际使用过程中，这类刀片的选型需要结合加工材料的硬度、切削工况的连续性、加工表面的粗糙度要求匹配对应的刀片材质与槽型，比如加工45号钢的连续外圆车削可选用P类硬质合金涂层刀片，加工铸铁件则适配K类硬质合金材质，断续切削工况需要选择韧性更好的材质牌号，搭配合理的切削三参数，才能最大化发挥刀片的切削性能，延长单刃使用寿命，降低单位加工成本。日常存储时需将刀片放置在干燥的专用刀具盒内，避免刃口与其他硬物磕碰造成损伤，安装前需清理刀杆定位面的切屑、油污，保证定位精度。
