多联式矩形电连接器结构设计方案

　　本次呈现的多联矩形电连接器结构，是面向工业测控、仪器仪表内部信号互联场景开发的连接组件，在各类传感信号采集回路、测试设备内部板卡互联场景中，这类多联排布的连接器能够在有限安装空间内完成多路信号的稳定对接，避免单路连接器零散排布带来的布线混乱、安装效率低下问题。从实际使用场景来看，这类连接器常被布置在仪器仪表的壳体内部、测试机柜的信号转接板上，负责将前端传感单元采集的微弱电信号稳定传输至后端处理模块，部分同结构产品也会用于工业设备的外置信号接口，实现设备与外部测试线缆的快速插拔对接。

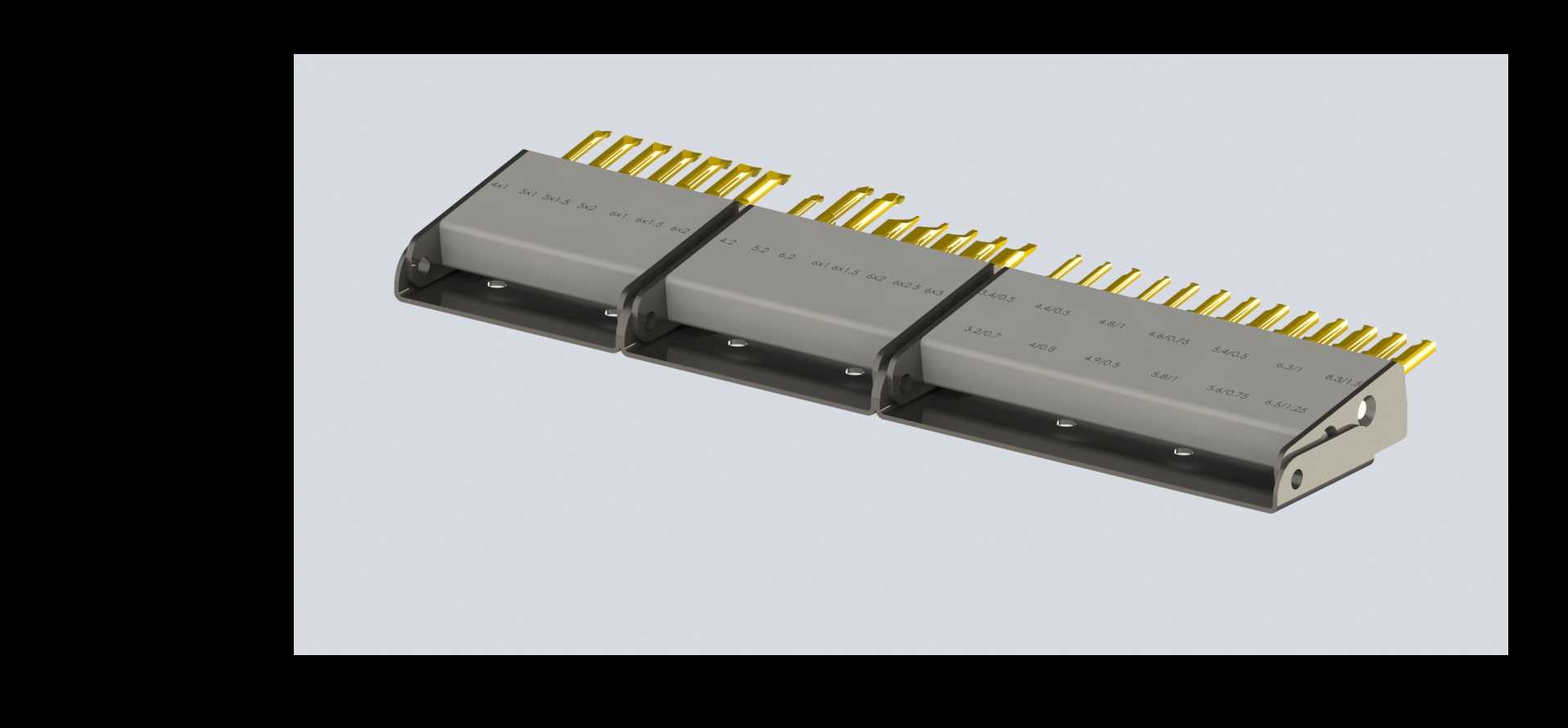

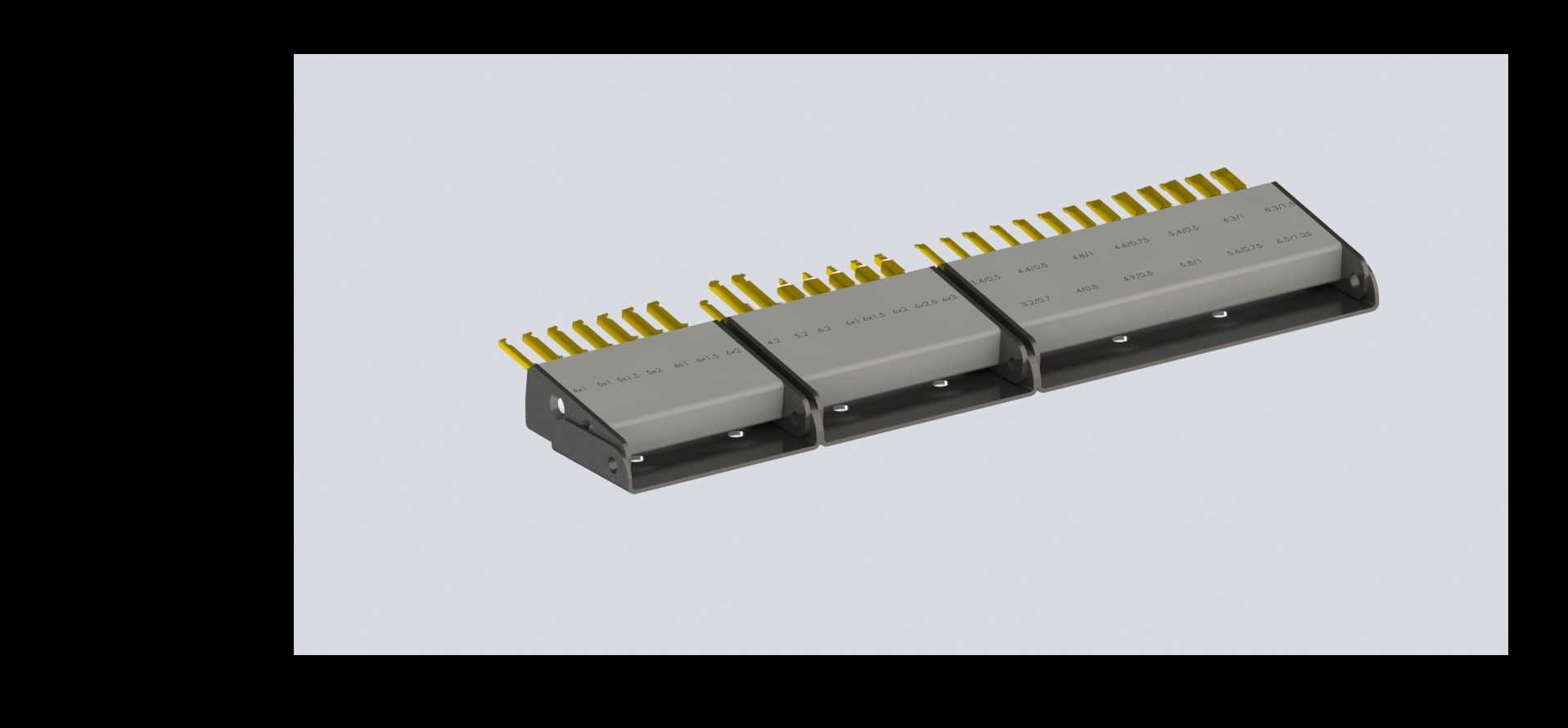

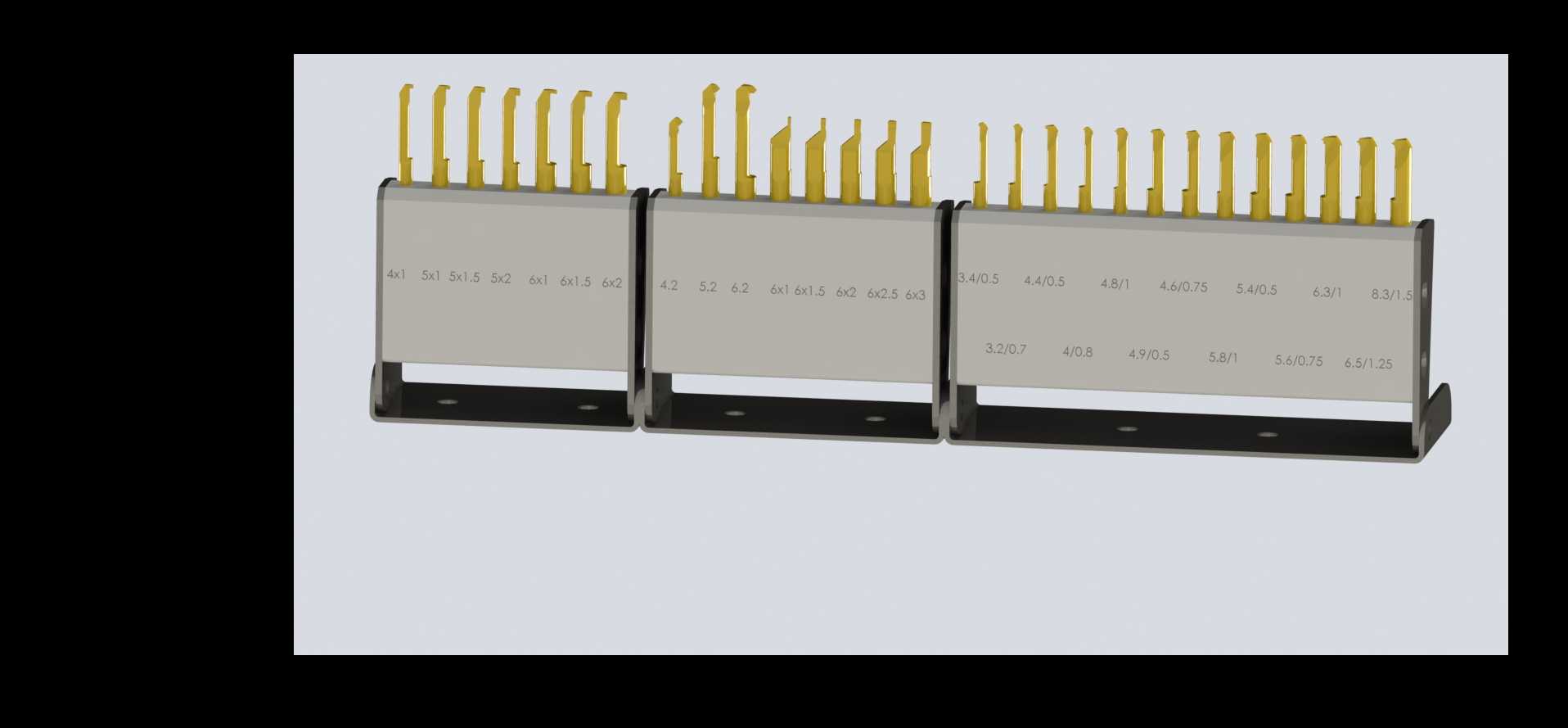

　　从功能特性上看，该组件采用三个独立连接器单元并排拼接的结构形式，每个单元自带独立的金属安装基座，基座上预留的沉头安装孔可直接通过螺丝将单个单元固定在安装面板上，多单元拼接后整体形成统一的连接端面，既可以根据实际通道需求灵活增减拼接单元数量，也能在单个单元出现接触故障时单独更换，无需整体报废整个连接组件，大幅降低现场维护的成本与停机时间。接触端采用镀金弯式插针结构，插针排布采用等间距矩阵排列，每排插针的伸出长度保持一致，插拔过程中各插针受力均匀，镀金层能够有效降低接触电阻，同时抵御工业环境中潮湿、盐雾带来的接触件氧化问题，保证长期使用下的信号传输稳定性，弯式结构的插针能够在连接器对接后直接将走线方向转向90度，适配设备内部平行于安装板的布线走向，减少垂直方向的空间占用，避免线缆过度弯折带来的线芯损伤。

　　设计过程中，首先对连接器的安装边界做了明确约束：三个单元拼接后的整体宽度控制在常规仪器面板的预留安装尺寸范围内，单个连接器单元的壳体采用耐高温绝缘工程塑料注塑成型，壳体表面模压的标识区可标注针脚定义、型号参数，方便现场接线时的核对操作；金属基座采用冷轧钢板冲压成型后做镀锌钝化处理，既保证安装结构的结构强度，避免多次插拔后基座变形导致的对接错位，也能通过金属基座实现与设备壳体的接地连接，屏蔽外部电磁干扰对内部传输信号的影响，这一点对于传输毫伏级传感信号的回路来说尤为重要，能够有效降低工业现场变频器、动力线缆带来的电磁干扰，避免信号失真。

　　在对接导向结构设计上，连接器两端设置了金属导向卡扣，公母头对接时卡扣首先进入导向槽，引导插针与插孔精准对中，避免插针在盲插过程中出现歪针、折针问题，卡扣自带的锁止结构在对接到位后会发出清晰的卡合声响，提示操作人员对接到位，同时在设备运行过程中防止振动导致的连接器松脱。插针与绝缘壳体的配合采用过盈压装工艺，插针根部设置防退滚花结构，压入壳体后能够承受规定的插拔力而不出现退针问题，每个插针的焊接端预留足够的焊杯长度，方便操作人员进行导线焊接，焊杯内壁做镀锡处理，提升焊接可靠性，避免虚焊导致的信号中断。

　　从安装适配性来看，该连接器的安装孔位间距兼容行业通用的矩形连接器安装尺寸，可直接替换同规格的传统单排连接器，无需对原有设备的安装面板做二次加工；拼接结构的连接缝隙控制在0.1mm以内，既保证单元拼接后的整体平整度，也预留了足够的热胀冷缩余量，避免高低温环境下不同材料膨胀系数差异导致的壳体变形。绝缘壳体的爬电距离与电气间隙满足低压信号回路的安全要求，相邻插针之间的绝缘电阻能够达到常规工业应用的绝缘标准，避免相邻通道之间出现信号串扰问题。

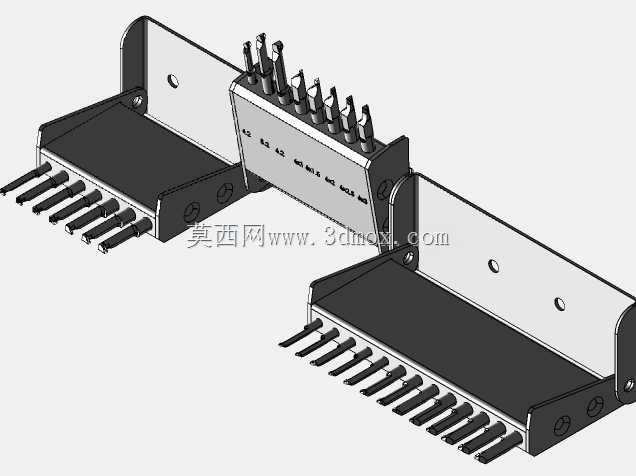

　　在实际选型应用中，这类多联连接器可根据传输信号的类型调整插针的粗细与数量，对于大电流供电回路可更换为大直径插针，对于高频信号回路可更换为带同轴屏蔽结构的接触件，模块化的拼接结构让整个连接器的适配场景更加灵活，无需重新开模制作整体壳体，仅通过更换不同功能的接触单元即可满足不同的使用需求。三维建模过程中对所有配合尺寸做了公差约束，插针的伸出长度公差、安装孔的位置度公差、对接端面的平面度公差都按照实际加工精度做了设定，模型可直接用于结构干涉检查、安装模拟，也可导出为工程图用于生产加工的尺寸参考。
