双排多工位铣刀刀架结构三维设计

　　在数控加工车间的日常生产组织中，刀具的规整存储与快速调取是影响换刀效率、降低非切削时长的关键环节，这款双排排布的铣刀承载结构，正是针对批量铣刀集中管理需求开发的工装类部件。从实际应用场景来看，这类结构常安装在加工中心刀具库旁的工位侧架、刀具准备间的存储台面上，也可集成在自动换刀机械手的待取刀位，适配立铣刀、键槽铣刀、成型铣刀等多类带标准圆柱柄的铣削刀具存储，避免刀具散放导致的刃口磕碰、刀柄沾染切屑切削液等问题，同时能帮助操作工快速识别刀具规格，减少找刀、核对刀具的辅助时间。

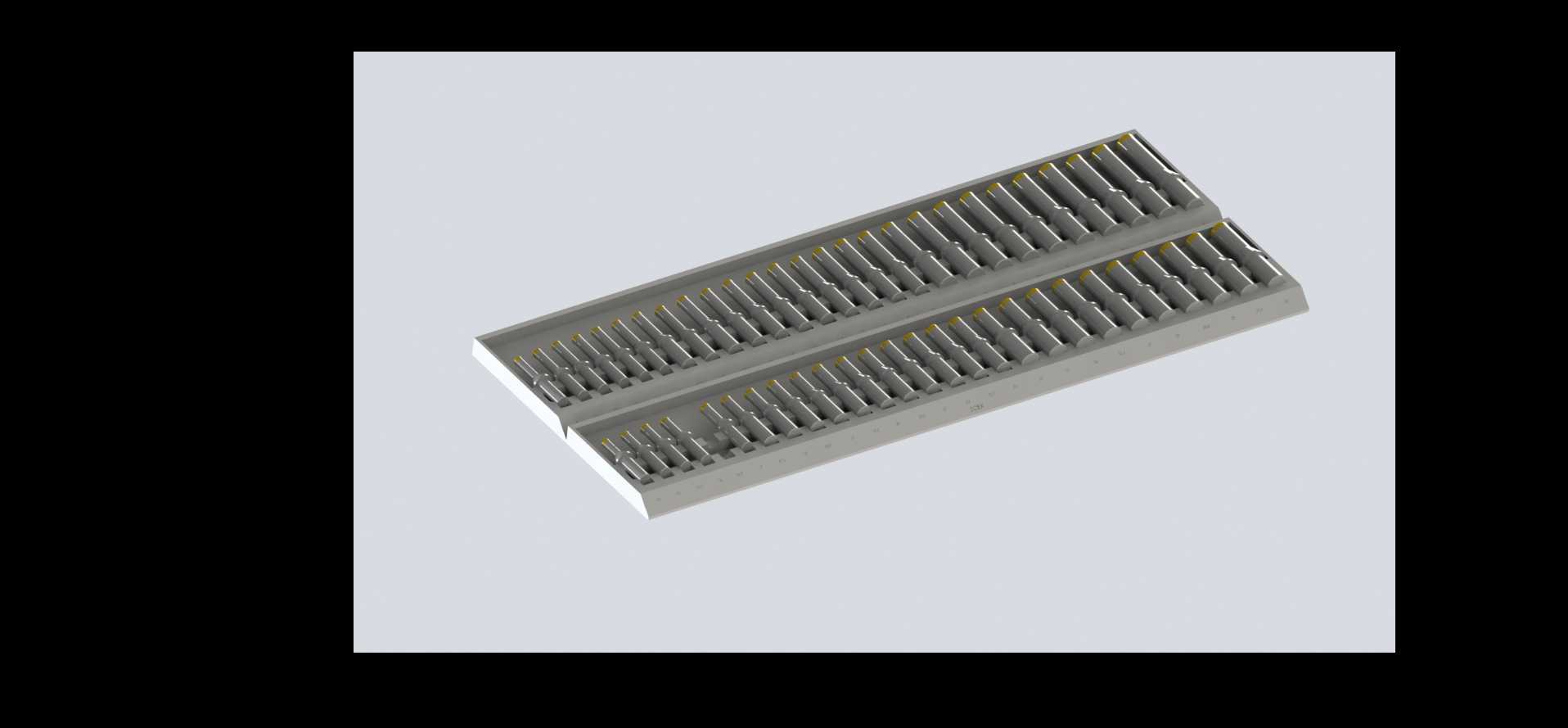

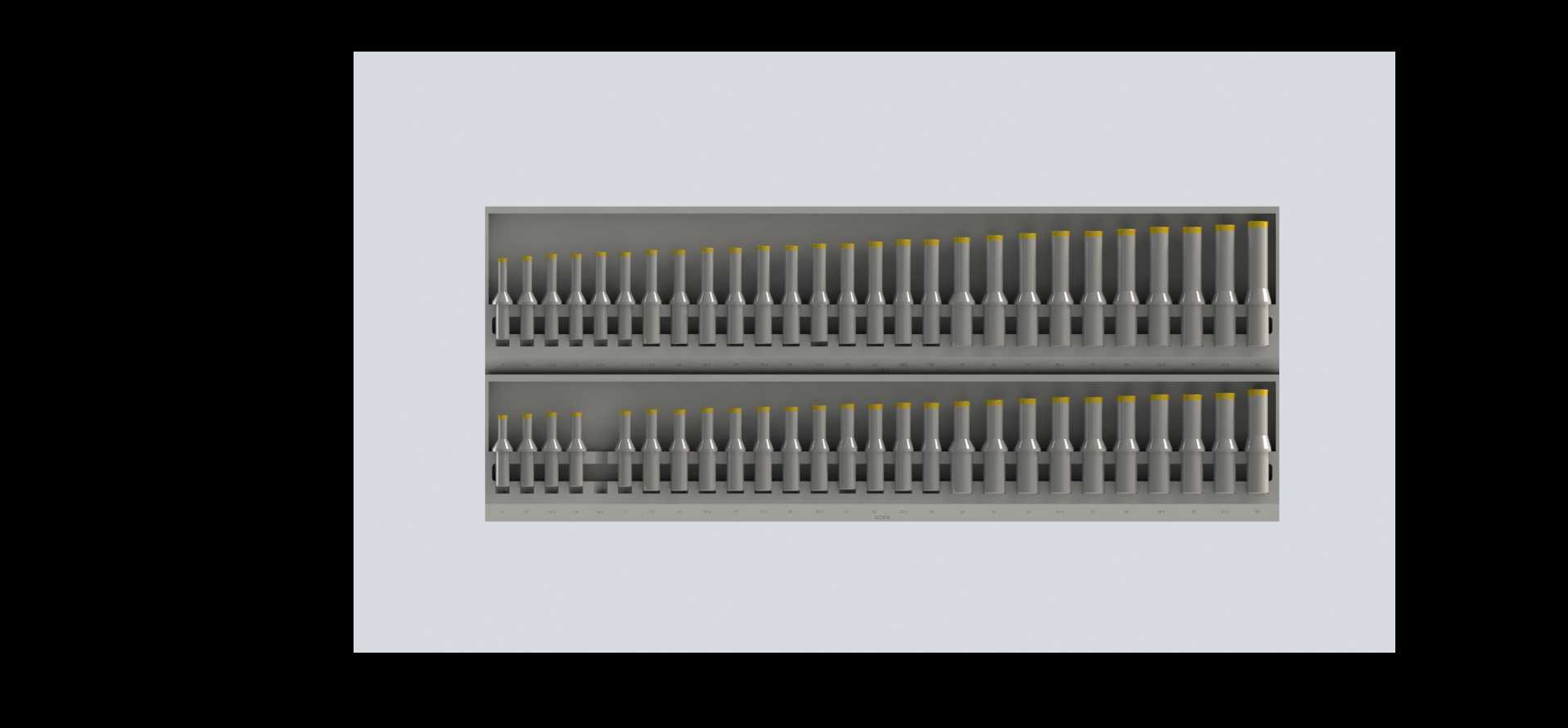

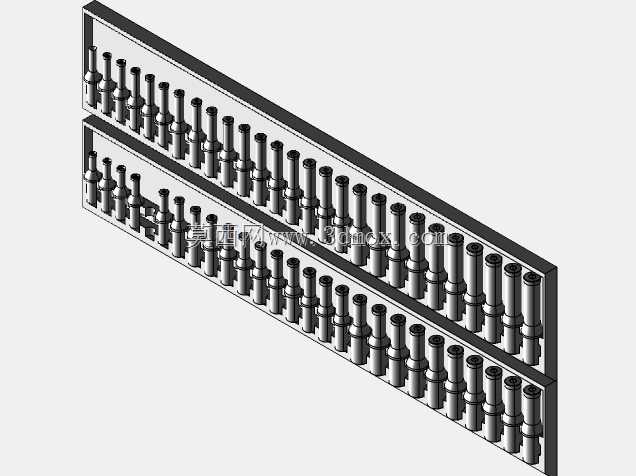

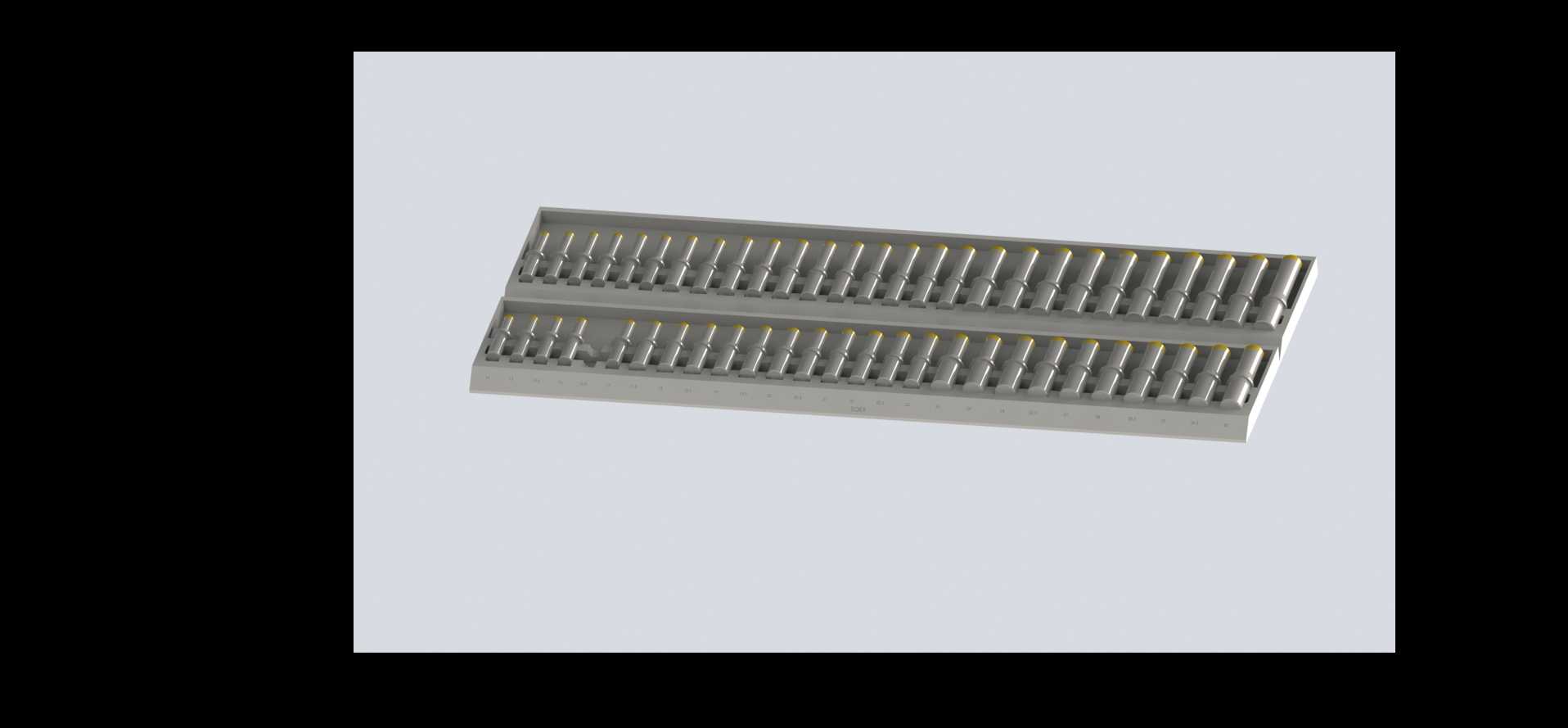

　　从功能特性上看，该结构采用上下双排平行排布的刀位设计，每排设置等间距的刀柄定位槽，单排可容纳二十余支标准铣刀，整体刀位密度较高，在有限的安装空间内实现了更大的刀具存储容量。每个刀位都做了贴合刀柄外径的圆弧限位设计，刀柄放入后不会出现横向滑移、倾倒的情况，相邻刀位的间距经过反复校核，既保证取放刀具时手指有足够操作空间，不会碰到相邻刀具的刃口，也尽可能压缩了整体结构的宽度尺寸，避免占用过多工位面积。刀架的底座部分做了加厚处理，整体重心靠下，即使满载刀具放置在水平台面上，也不会出现侧翻、歪斜的情况，若需要固定安装在台架上，底座预留的沉头安装孔可直接通过内六角螺栓完成固定，安装后整体刚性充足，取放刀具时不会出现明显晃动。

　　设计过程中，首先围绕铣刀的通用尺寸边界做了适配规划，针对常用的直柄铣刀刀柄直径范围，确定每个定位槽的圆弧半径公差，保证不同直径公差的标准刀柄都能顺利放入，同时不会出现间隙过大导致的刀具歪斜。刀架的主体结构采用一体化折弯加焊接的工艺思路建模，上下两层刀位板与两侧的支撑板、底部的安装底座之间，通过焊接筋位提升连接强度，避免长期使用后刀位板出现变形下垂，影响刀具放置的垂直度。刀位槽的边缘做了小倒角处理，一方面去除加工毛刺避免划伤操作工手部，另一方面也能引导刀柄顺利滑入定位槽，即使快速放刀也不会出现卡滞。

　　从安装边界尺寸来看，该刀架整体长度适配常规工位的台面安装需求，宽度控制在单排刀具悬伸长度的1.2倍以内，高度则根据上下排刀具的取放操作高度差设定，保证下层刀具取放时不会被上层刀位板干涉，上层刀具取放时手臂无需过度抬高，符合人工操作的人机工程学要求。在实际机加工生产场景中，这类刀架还可根据车间的刀具管理需求，在每个刀位旁预留标识牌安装位，方便标注对应刀具的规格、刃磨次数、适用加工材料等信息，进一步提升刀具管理的规范化程度。不同于封闭式的刀具存储柜，这种开放式的双排刀架结构，刀具可视性好，操作工站在工位旁就能直接看到所有存放的铣刀，调取效率更高，同时结构本身没有复杂的传动、开合部件，后期维护成本极低，只需要定期清理刀位槽内积存的切屑、切削液残留即可长期使用。建模过程中对所有钣金折弯的圆角、焊接让位的缺口都做了细节还原，每个刀位的位置度公差在模型中做了明确的基准标注，可直接导出工程图用于生产加工，也可导入车间的工装布局仿真软件中，模拟工位上的刀架摆放位置、人员取刀的操作路径，提前优化工位布局，减少操作过程中的动作浪费。
