多规格铣刀收纳定位座结构设计

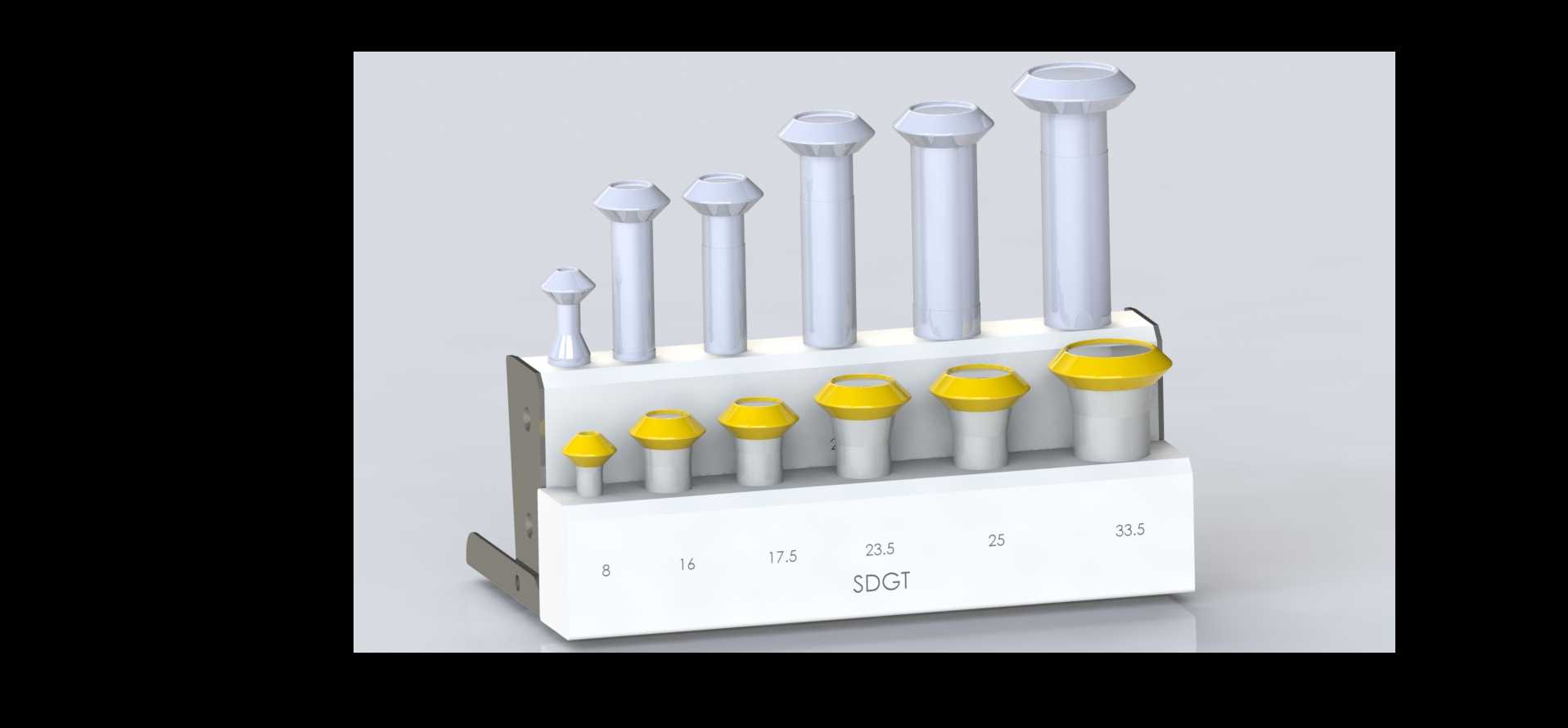

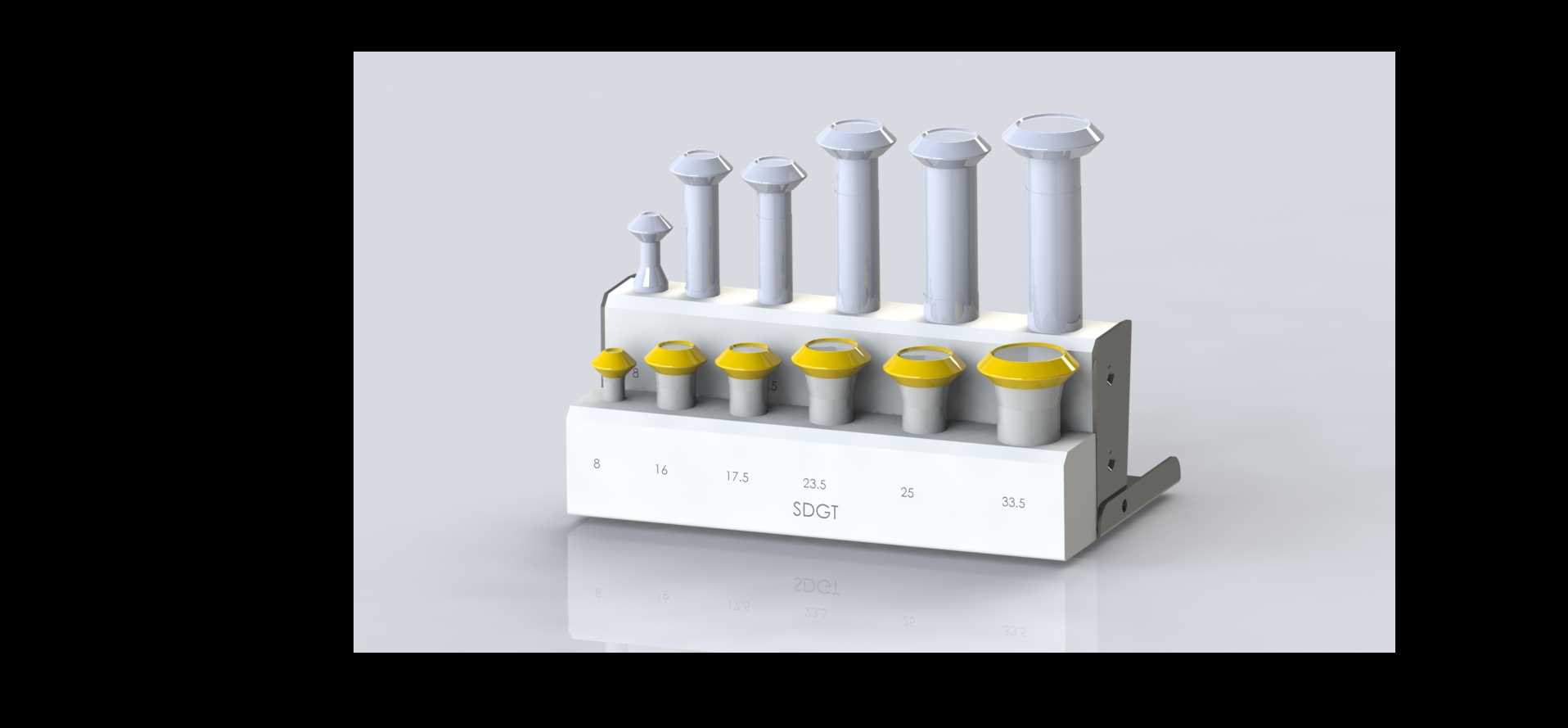

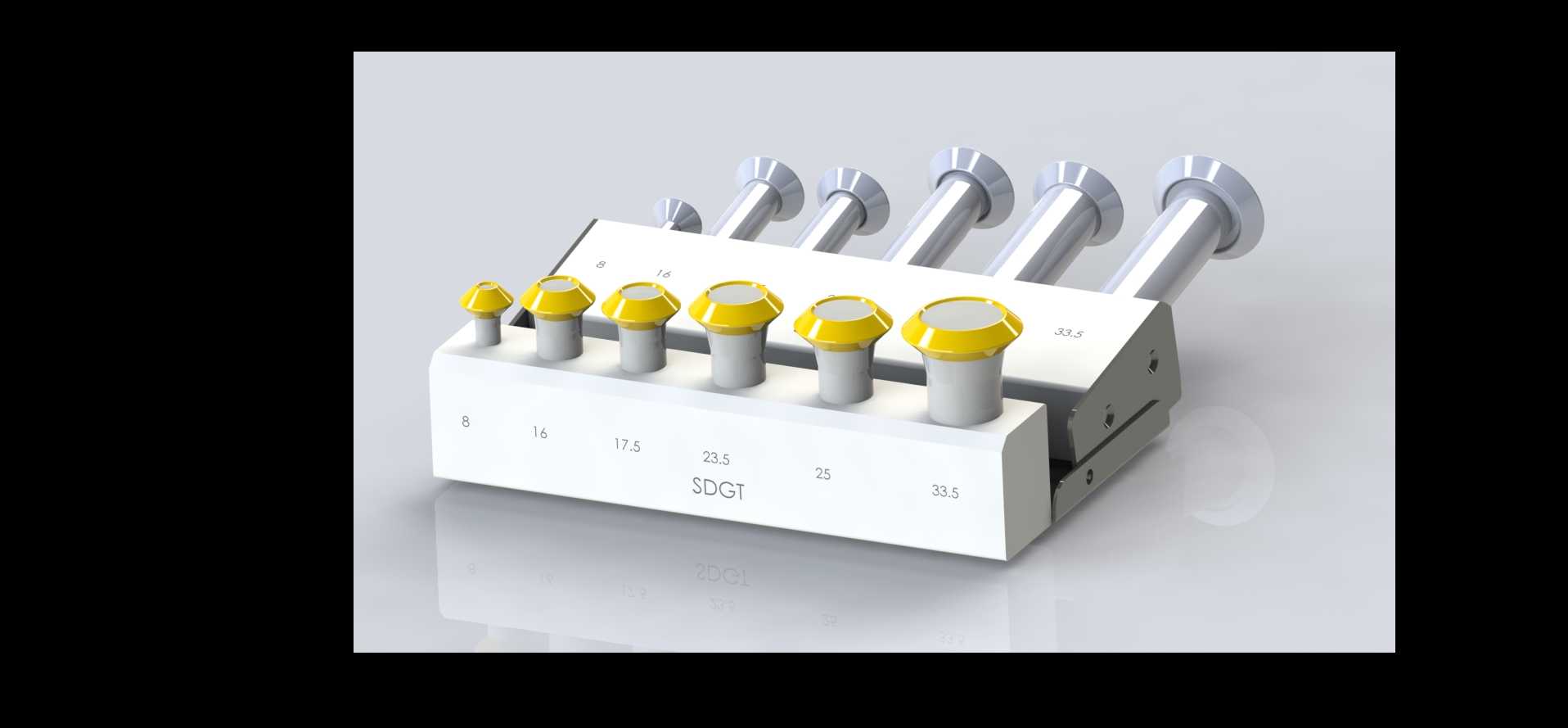

　　这套结构针对机加工车间铣刀日常存取、定置管理的实际痛点设计，日常加工场景里，不同刃径、不同长度的铣刀如果随意堆放在工具柜抽屉里，很容易出现刃口磕碰、规格混放、取用找刀耗时久的问题，尤其是精加工用的整体硬质合金铣刀，刃口一旦磕碰就会直接影响加工面粗糙度，甚至导致整支刀具报废，带来不必要的耗材损耗。设计时首先考虑的是不同规格铣刀的适配性，座体上的定位孔按照常用铣刀的柄径梯度做了差异化排布，前排孔位适配小直径短刃铣刀，后排孔位适配大直径长刃铣刀，每一个孔位旁都预留了规格标识的刻印平面，可直接标注对应孔位的铣刀刃径参数，作业人员取用时不需要反复核对刀具柄部的激光标，扫一眼座体标识就能快速拿到对应规格的刀具，大幅减少换刀找刀的辅助时间。

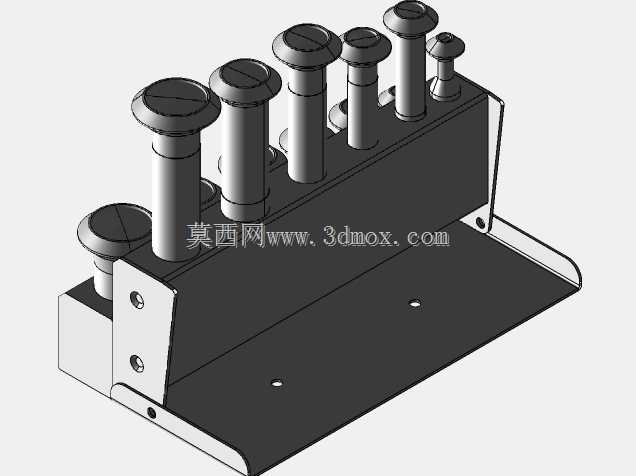

　　从结构细节来看，定位孔的深度做了针对性设计，小直径铣刀的插入深度控制在柄长的三分之一，既保证插放后不会倾倒，又能让刀具的刃部完全露出，避免插放过深导致刃口和孔底发生磕碰；大直径长刃铣刀的孔位深度适当加深，因为这类刀具自重更大，更深的配合深度能保证插放后的稳定性，即便作业人员取放相邻刀具时不小心碰到，也不会出现刀具倾倒掉落的情况。座体的整体外形采用阶梯式排布，前排座体高度低于后排，这样的设计一方面能让所有插放的铣刀都处于可视范围内，不会出现后排刀具被前排遮挡的问题，另一方面阶梯结构也提升了座体本身的放置稳定性，底部做了平整的贴合面，不需要额外固定就能平稳放置在机床操作旁的工具台、刀具架上，不会因为日常取放的作用力出现滑移。材质选择上，

　　座体主体采用硬质阳极氧化铝合金材质，相比普通塑料材质，铝合金的硬度更高，长期插拔刀具也不会出现孔位磨损变大的问题，同时硬质阳极氧化的表面硬度高，不会被刀具柄部的毛刺刮花，日常清理也很方便，沾到的切削液、切屑只需要用压缩空气吹净或者用棉布擦拭即可，不会出现锈蚀问题。定位孔的内壁做了微小的倒角处理，刀具插入时不会因为孔口的锐边刮伤刀具柄部的涂层，也能引导刀具顺畅插入孔位，不需要刻意对准就能完成插放，适配作业人员快速换刀时的操作习惯。在安装边界上，整套座体的占地面积控制在常规工具台的可用范围内，宽度适配标准刀具架的层板间距，不需要对现有工具存放区域做额外改造就能直接投入使用，座体的边角都做了R角钝化处理，避免作业人员取放刀具时被锐边划伤，

　　符合车间作业的安全规范。实际使用场景中，这套定位座可以放置在加工中心的操作侧台面上，作业人员完成一道工序换刀时，换下的铣刀可以直接插回对应孔位，不需要再拿着刀具走到远处的工具柜存放，减少了手持锋利刀具走动的安全隐患，同时定置存放的方式也能让车间的刀具管理更规范，盘点刀具库存时可以直接对照孔位快速核对数量，不需要翻找抽屉里混放的刀具，大幅提升刀具管理的效率。针对不同加工场景的需求，座体上的孔位排布可以根据车间常用的铣刀规格做调整，比如以精加工小刀具为主的场景，可以增加前排小孔位的数量，以粗加工大刀具为主的场景，可以适当加大后排大孔位的占比，整体结构的模块化设计也支持后续拓展，可根据使用需求拼接多组座体，满足更多规格刀具的存放需求。
