多规格铣刀收纳放置座结构设计

　　在数控加工车间的日常作业场景里，刀具的规整存放直接影响换刀效率与刀具使用寿命，这款多规格铣刀放置座正是针对机加工工位的刀具管理需求设计的实用工装。从实际使用场景来看，这类刀座通常布置在加工中心操作侧的工位台面上，或是刀具预调台旁，用来临时存放当前批次加工常用的不同直径铣刀，避免刀具随意堆放导致刃口磕碰、刀柄沾染切屑切削液，同时能让操作工快速识别取用对应规格的刀具，减少找刀的无效工时。

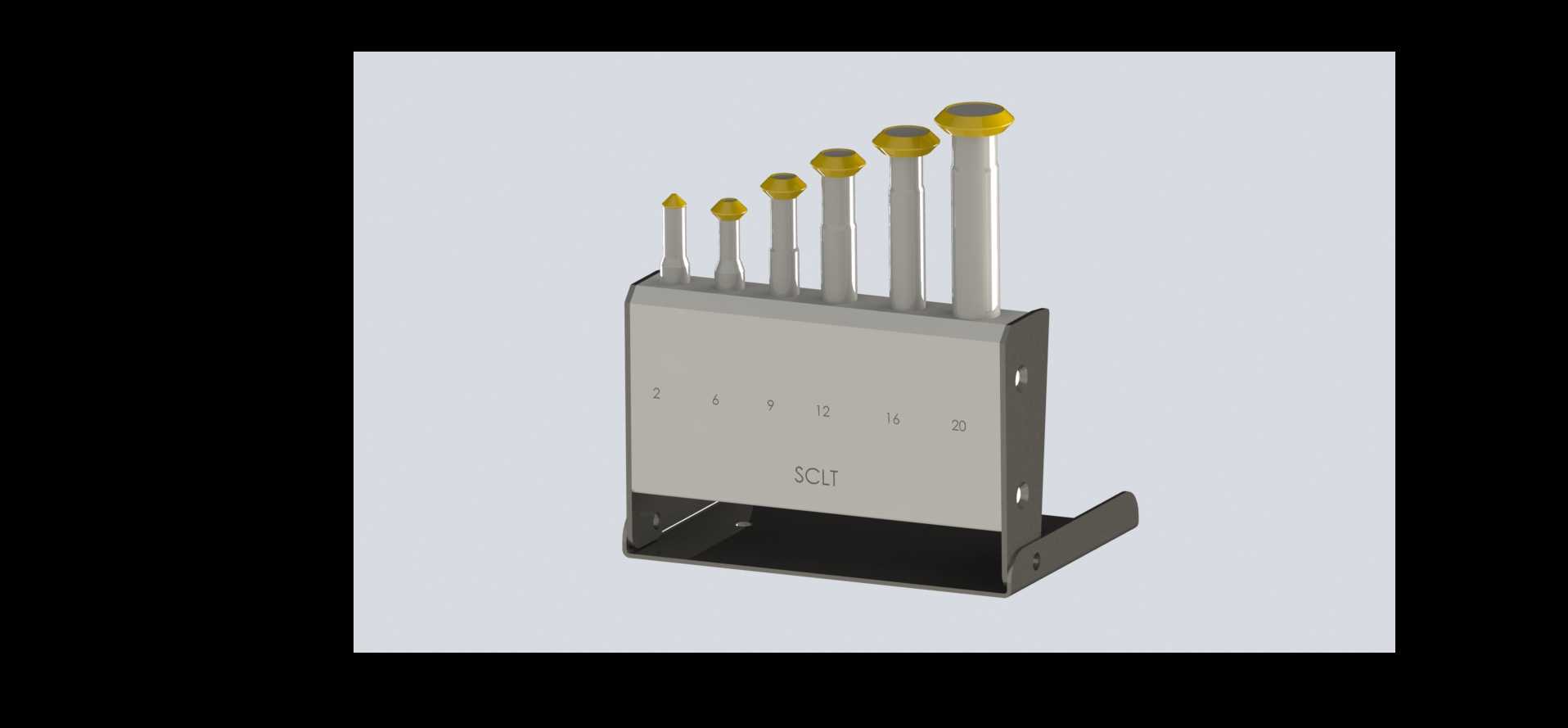

　　设计之初首先考虑的是不同规格铣刀的兼容存放需求，座体上开设的五个不同直径的插装孔，对应加工场景里常用的φ6到φ20区间的直柄铣刀，每个孔位的内径与对应刀柄直径做小间隙配合，间隙控制在0.2mm以内，既保证刀具插取顺畅，又能避免刀具插放后出现歪斜倾倒的情况。孔位顶端设置的黄色限位挡圈，采用耐磨的聚氨酯材质，一方面可以在刀具插入时起到缓冲作用，避免硬质刀柄与金属座体直接碰撞磕伤刀柄基准面，另一方面醒目的黄色标识能让操作工快速定位孔位，在频繁换刀的作业节奏里降低插错孔位的概率。

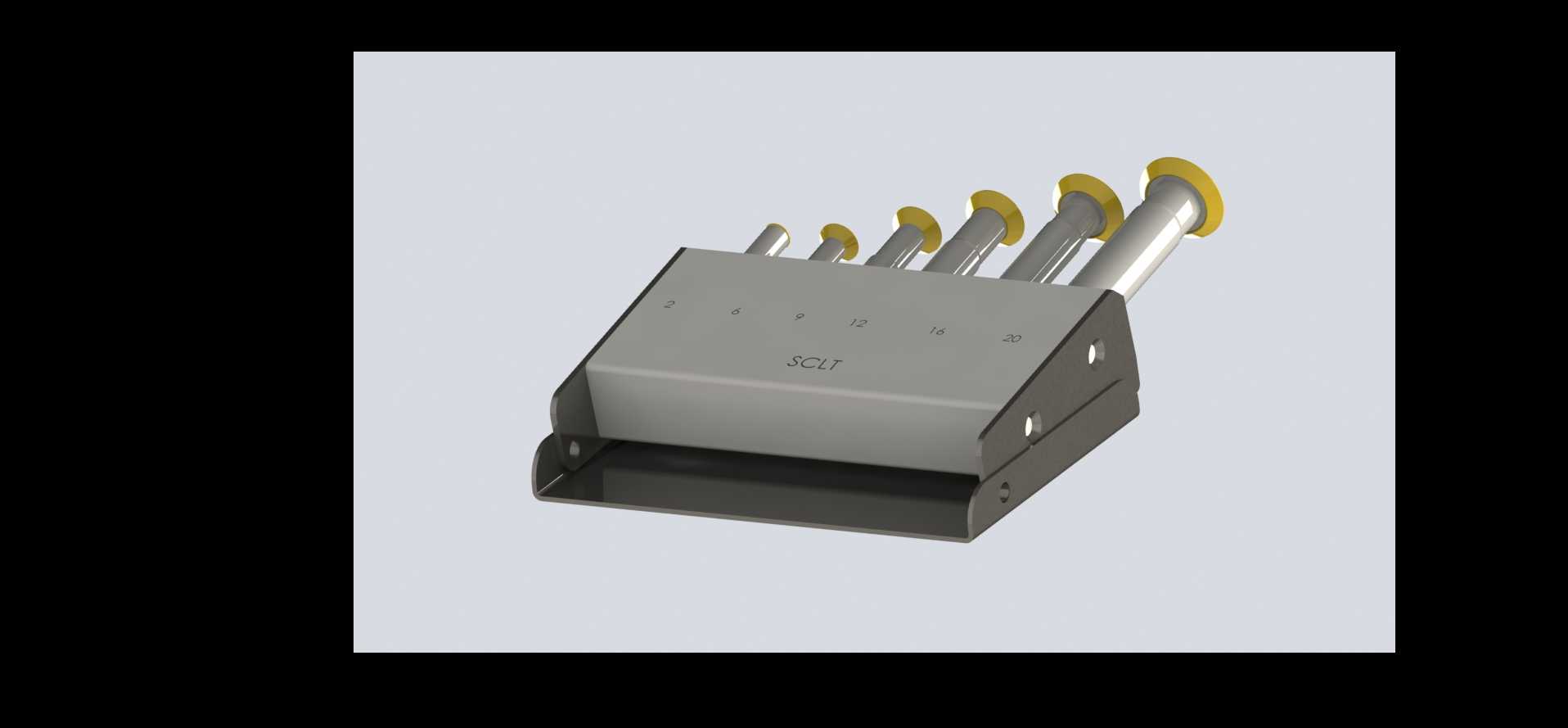

　　座体整体采用倾斜式布局，插装孔的轴线与水平面呈75度夹角，这个角度是经过实际工位操作验证的：操作工站在工位旁取放刀具时，手部自然抬起的角度刚好与孔位轴线对齐，不需要刻意调整手腕角度就能完成插取动作，长时间作业也能减少手腕的疲劳感。座体的底座部分做了加宽处理，底部预留了两个沉头安装孔，可以通过M6的内六角螺丝将整个刀座固定在工位台面上，即使在快速抽插刀具的过程中，座体也不会出现移位或者侧翻的情况；如果是需要在不同工位间流转使用的场景，也可以不安装固定螺丝，依靠底座自身的重量保证放置稳定性，底座下表面可以粘贴防滑橡胶垫，进一步提升放置时的防滑性能。

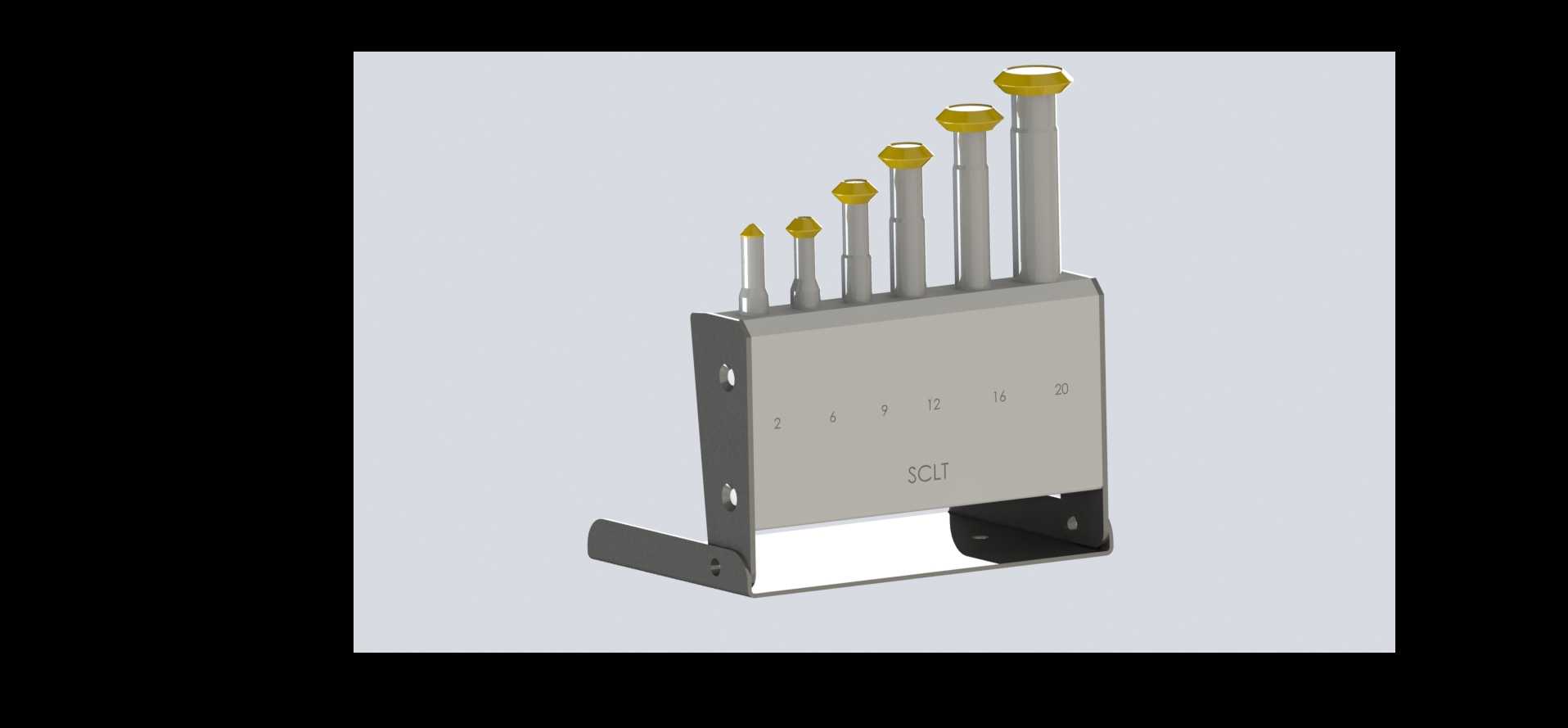

　　从结构细节来看，座体的主体采用6061铝合金一体铣削成型，表面做硬质阳极氧化处理，硬度达到HV400以上，能够抵抗日常使用中切削液的腐蚀以及轻微的磕碰划伤，长期使用也不会出现表面锈蚀掉漆的问题。座体正面刻印的规格标识，对应每个孔位适配的铣刀直径，刻印深度0.2mm，填充白色油漆，即使表面沾染切削液和切屑，擦拭后依然能清晰辨识规格，不会因为长期摩擦出现标识模糊的情况。座体后侧的挡板高度比最高的插装刀具低10mm，既可以对插放的刀具起到后侧限位作用，避免刀具向后滑落，又不会遮挡刀具的刃口部分，方便操作工直观检查刀具刃口的磨损情况。

　　在安装边界上，这款刀座的整体外形尺寸控制在长180mm、宽120mm、高150mm的范围内，占用的工位台面空间很小，不会和台面上的对刀仪、扳手、量具等其他工位器具产生空间干涉。座体的底部边缘做了R3的圆角处理，避免锋利的直角边划伤操作工的手部，所有孔位的入口处都做了1mm的倒角引导，刀具插入时即使有微小的位置偏差，也能顺着倒角顺利滑入孔位，不需要刻意对准孔位中心，提升了盲操作时的插装成功率。

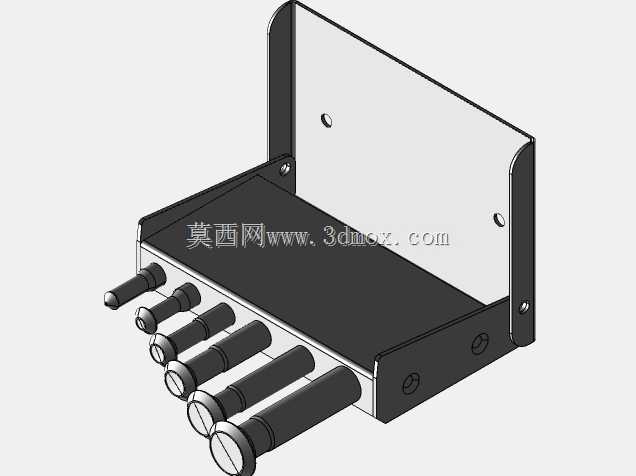

　　实际使用过程中，这类刀座除了存放铣刀之外，也可以适配同直径范围的直柄钻头、铰刀等其他切削刀具，通用性较强。座体的分体式结构设计让上部的刀孔块和下部的底座可以拆分，当需要适配其他规格的刀具时，只需要更换上部对应孔径的刀孔块即可，不需要整体更换整个刀座，降低了工位器具的改造成本。刀座表面没有多余的凸起结构，日常清理时只需要用压缩空气吹扫就能将缝隙里的切屑吹除，沾染的切削液用抹布就能轻松擦拭干净，维护起来十分便捷。
