多规格T形槽加工用成套槽钻工装

　　这套T形槽钻工装主要面向金属切削加工场景，适配铣床、钻床等常规机加工设备的T形槽加工工序，在机床附件安装槽加工、工装夹具定位槽加工、设备基座T形槽修配等场景中都有广泛应用。日常生产中，设备安装面的T形槽加工往往需要匹配不同螺栓规格，单支刀具反复更换不仅效率低下，也容易因换刀产生对刀误差，这套成套槽钻将常用规格的T形槽钻整合在同一收纳安装座上，能有效减少换刀辅助时间，提升批量加工的一致性。从功能设计来看，整套工装包含多支不同切削直径的T形槽钻，覆盖常规M6到M16规格T形螺栓对应的槽型加工需求，每支刀具的切削刃都针对T形槽的成型特点做了角度优化，侧刃负责槽宽成型，端刃负责槽底平面加工，一次走刀即可完成T形槽的成型切削，

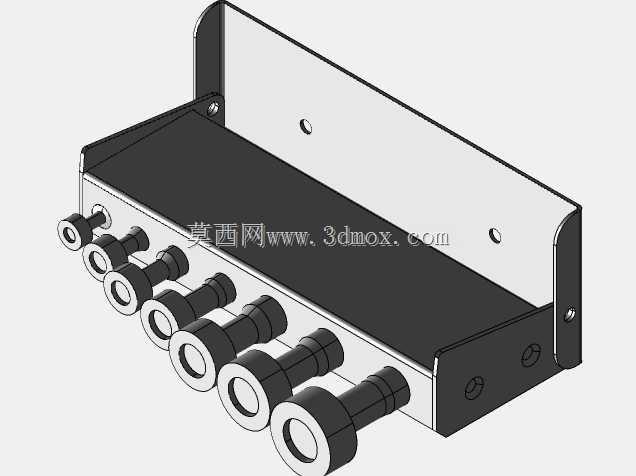

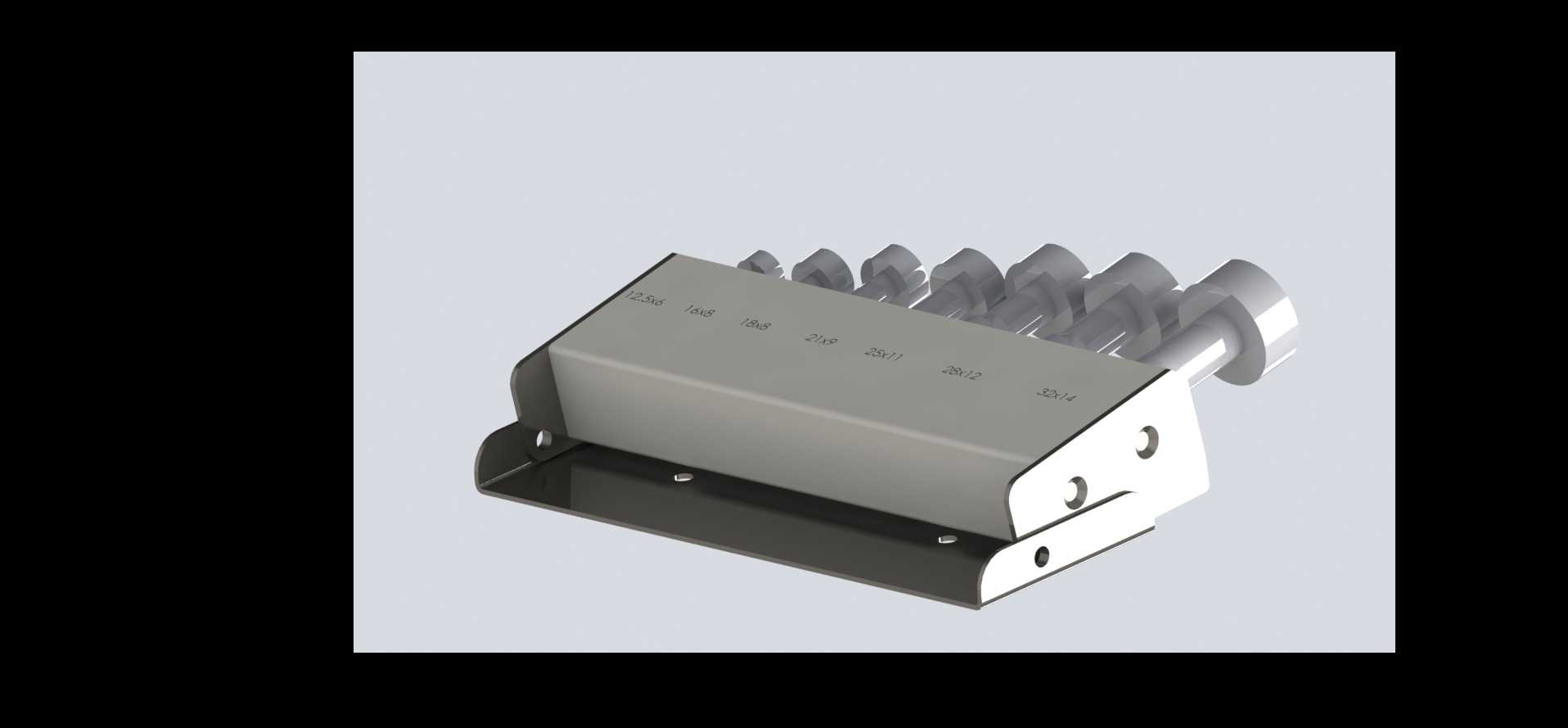

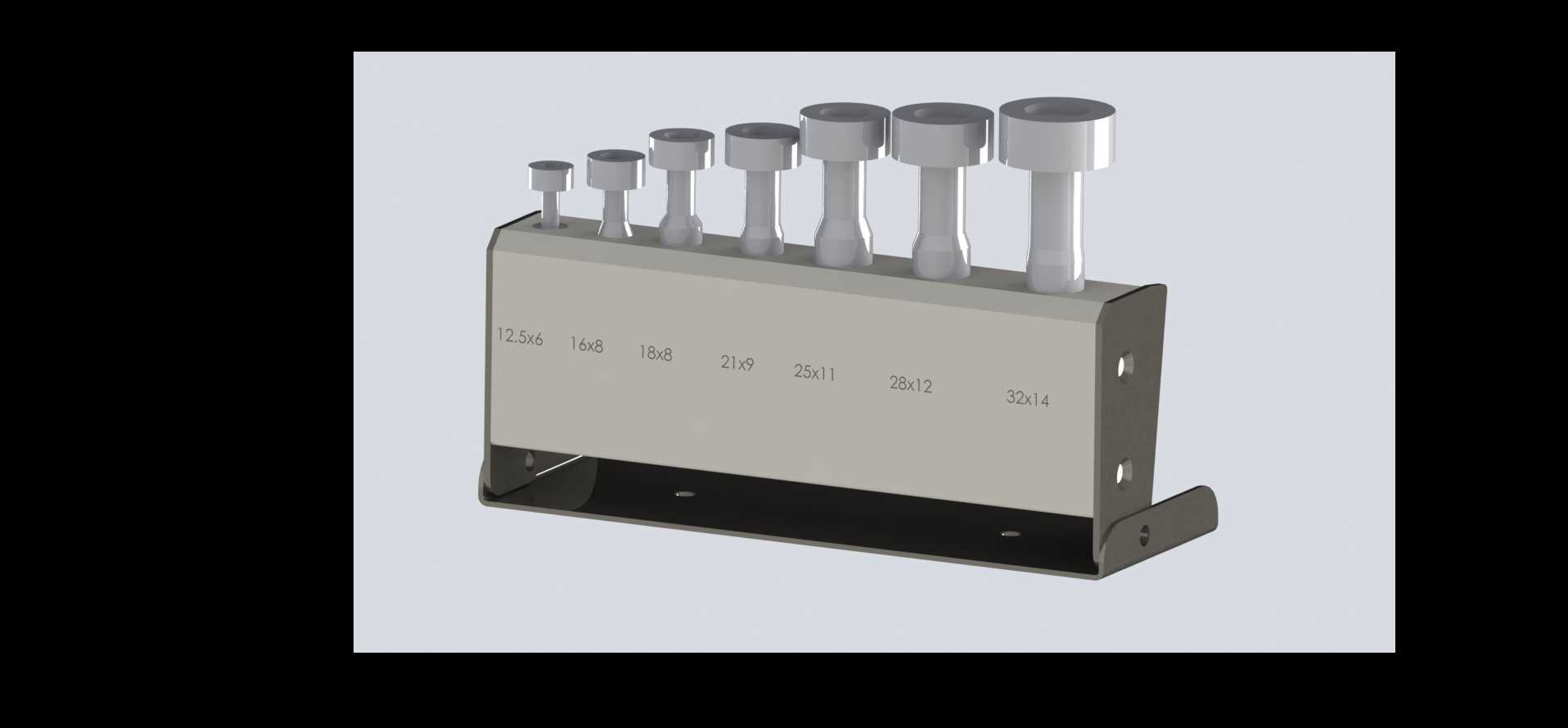

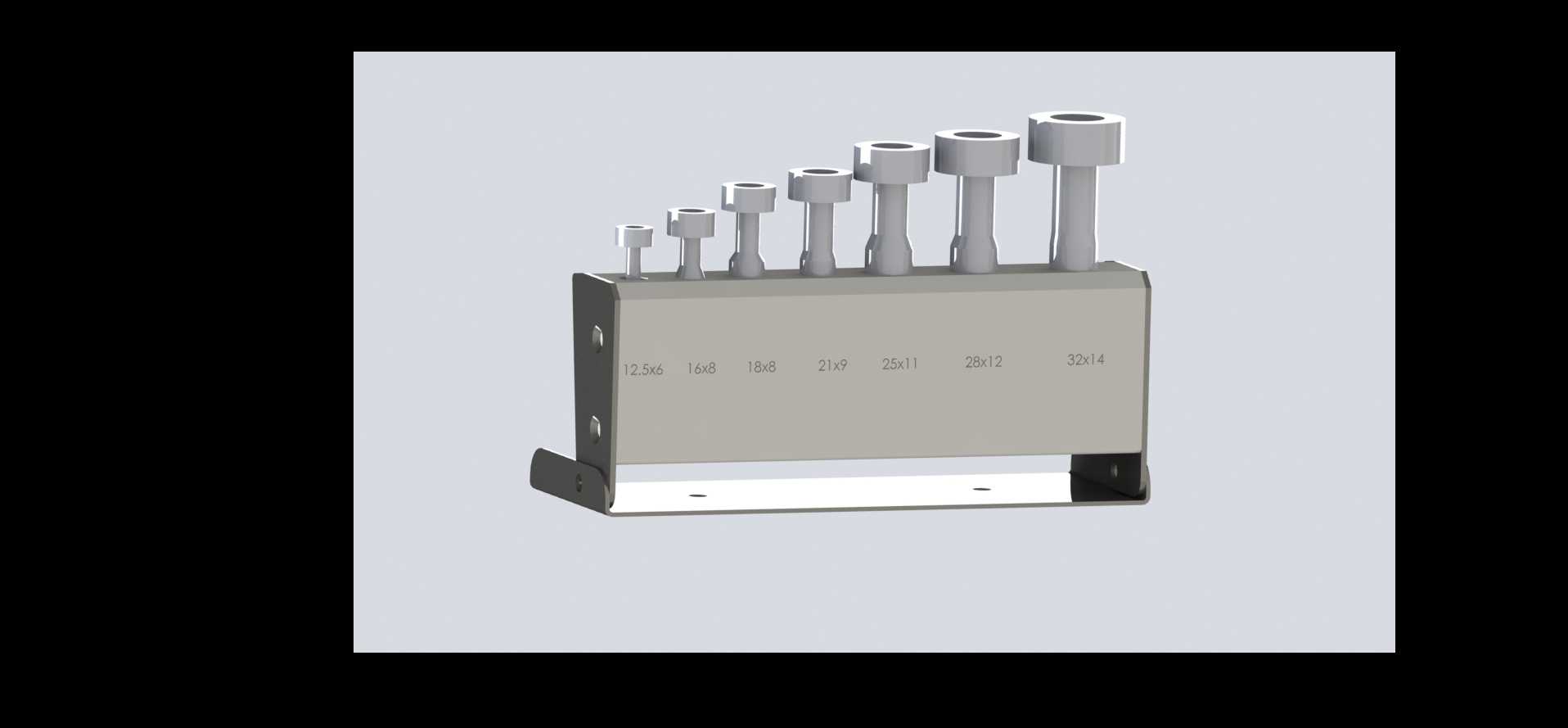

　　避免多次走刀产生的接刀痕。收纳底座采用倾斜式排布设计，刀具按直径从小到大依次排列，操作人员取放时可以快速识别对应规格，底座底部的安装支架做了直角定位设计，可以直接固定在机床工作台的侧边或者工具架上，不会占用工作台的有效加工区域。设计过程中重点考虑了车间实际使用的便利性，刀具与底座的配合采用磁吸加卡槽的双重固定方式，设备运行产生的振动不会导致刀具从底座脱落，同时取放时不需要额外解锁动作，单手即可完成取刀和放回操作。底座的侧面设置了两个定位销孔，安装时可以通过销钉快速定位在工作台侧面的预装孔位上，不需要反复调整安装位置，安装后底座的上沿与工作台面保持15度左右的倾角，操作人员站在常规操作位置就能清晰看到每支刀具的规格标识，

　　标识采用激光蚀刻在刀体的圆柱段，不会因切削液冲刷、日常磨损导致标识模糊。从安装边界来看，整套工装收拢后的整体外形尺寸控制在长180mm、宽60mm、高70mm范围内，安装时仅需要在工作台侧边预留200mm*80mm的安装平面即可，不会和工作台面上的平口钳、分度头等常规夹具产生运动干涉。刀具本身的夹持柄采用标准直柄设计，适配绝大多数钻夹头、铣夹头的夹持范围，不需要额外配置转换套。刀体的切削部分做了避空设计，加工深槽时刀柄不会和已加工的槽壁产生摩擦，能有效降低切削阻力，减少加工过程中的振刀现象。实际使用中，这套工装尤其适合多品种小批量的加工场景，不同规格的T形槽加工不需要反复在工具柜中翻找对应刀具，所有常用规格都在操作手可及的范围内，

　　能大幅降低辅助工时。底座的底部设置了排屑缺口，加工过程中溅入底座的切屑和切削液可以顺着缺口自动排出，不会在底座内堆积导致刀具卡滞，日常清理只需要用压缩空气从侧面吹扫即可，不需要拆解底座。刀具的排布间距经过优化，取放其中一支刀具时不会触碰相邻的刀具刃口，避免取放过程中造成刃口磕碰，也能减少操作人员被刃口划伤的风险。针对T形槽加工容易出现的排屑不畅问题，每支刀具的切削刃都设计了断屑槽，加工钢件时切屑会形成短卷状顺利从槽内排出，不会因切屑堵塞导致槽壁拉伤。刀体采用整体硬质合金材质的切削部分焊接在合金钢柄部的结构，兼顾了切削刃的耐磨性和柄部的抗扭强度，常规切削参数下的使用寿命比普通高速钢T形槽钻提升三倍以上。整套工装的结构没有多余的复杂零件，所有连接部位都采用标准紧固件，后期如果某一支刀具出现磨损，可以单独更换对应规格的刀具，不需要更换整个底座，能有效降低长期使用的耗材成本。在工装夹具制造车间，这类成套T形槽钻工装通常布置在每台铣床、钻床的操作侧，作为工位标配工具使用，相比零散存放的刀具，能减少刀具丢失、错拿的概率，也便于班组做工具盘点管理。安装支架的折边做了圆角处理，安装和移动过程中不会划伤操作人员的手部，支架表面做了发黑处理，具备基础的防锈能力，适合车间多切削液、多油污的使用环境。
