多规格定位槽钻组配套收纳基座结构

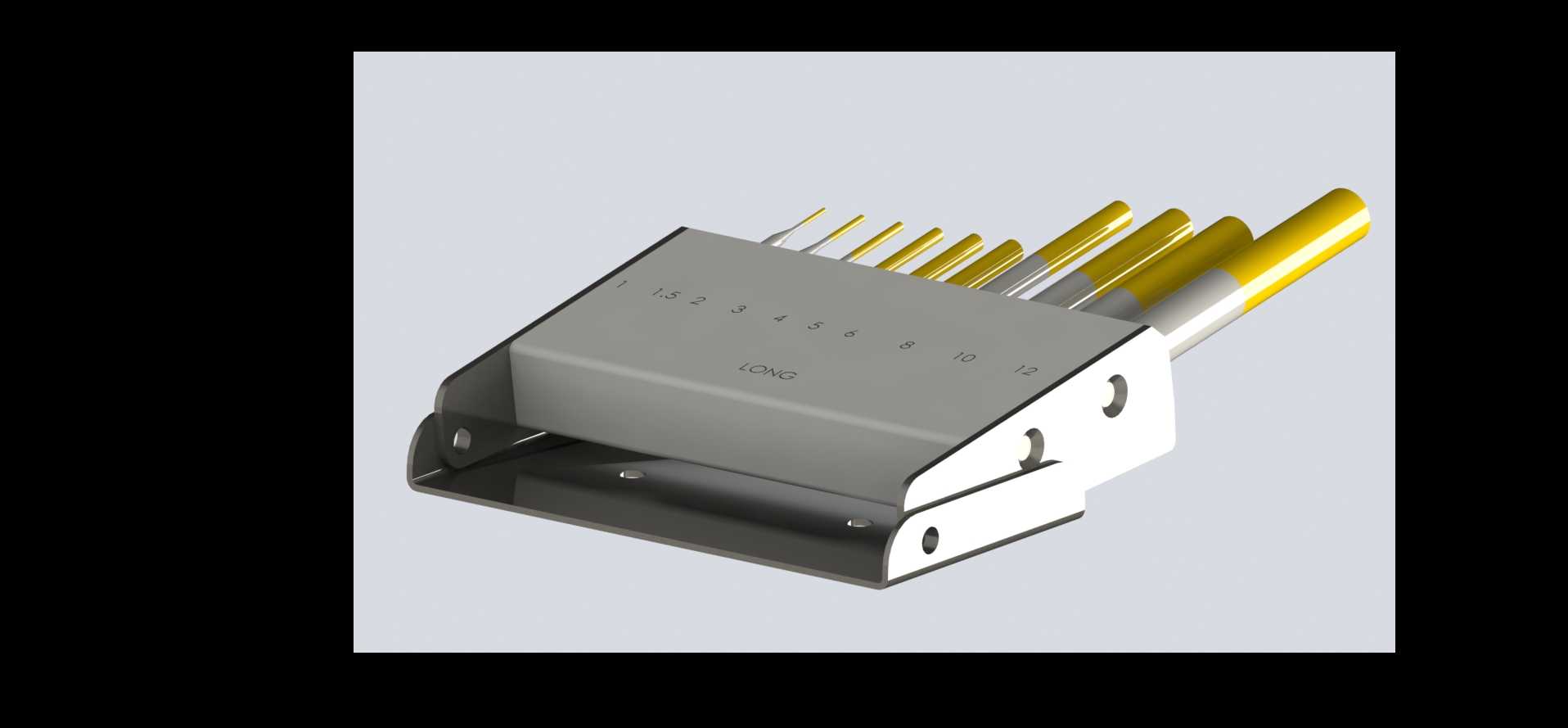

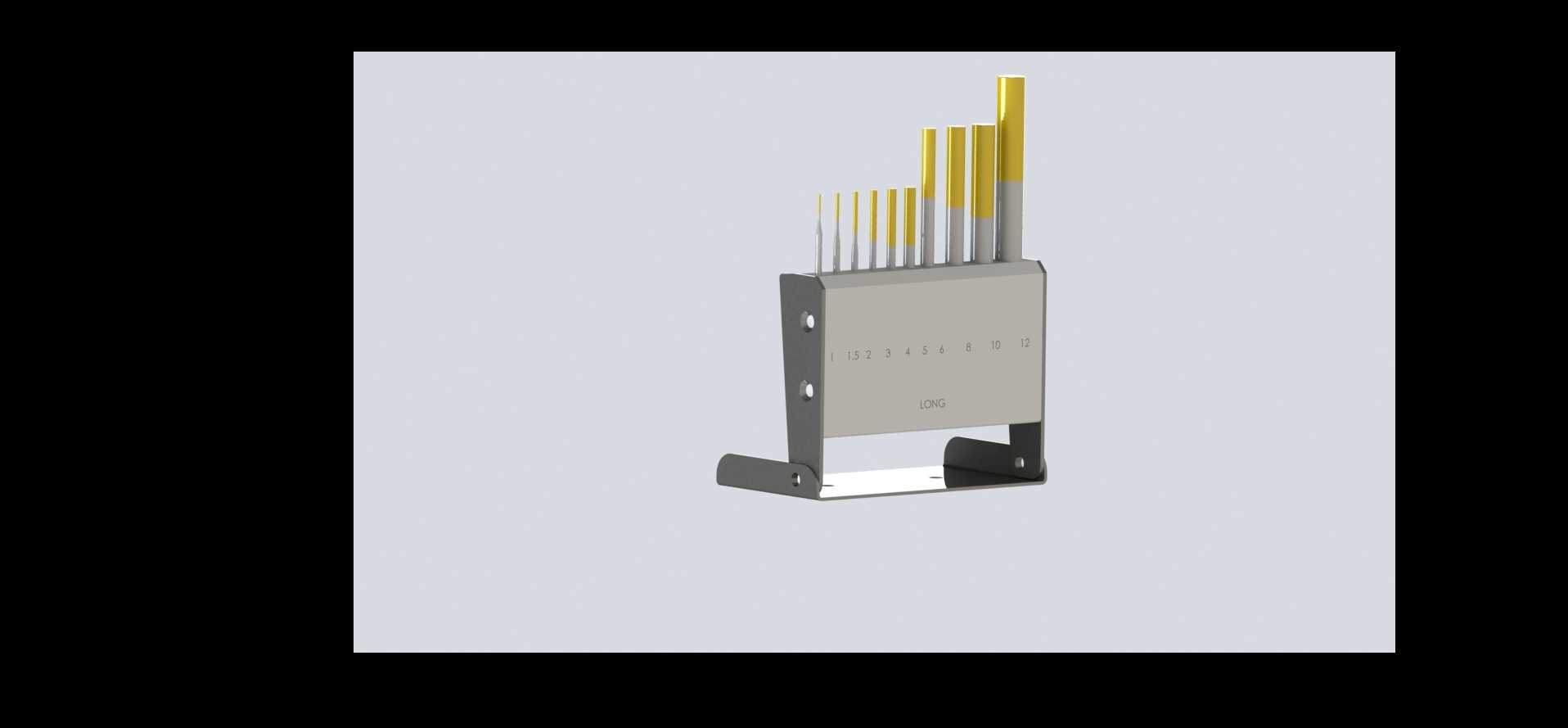

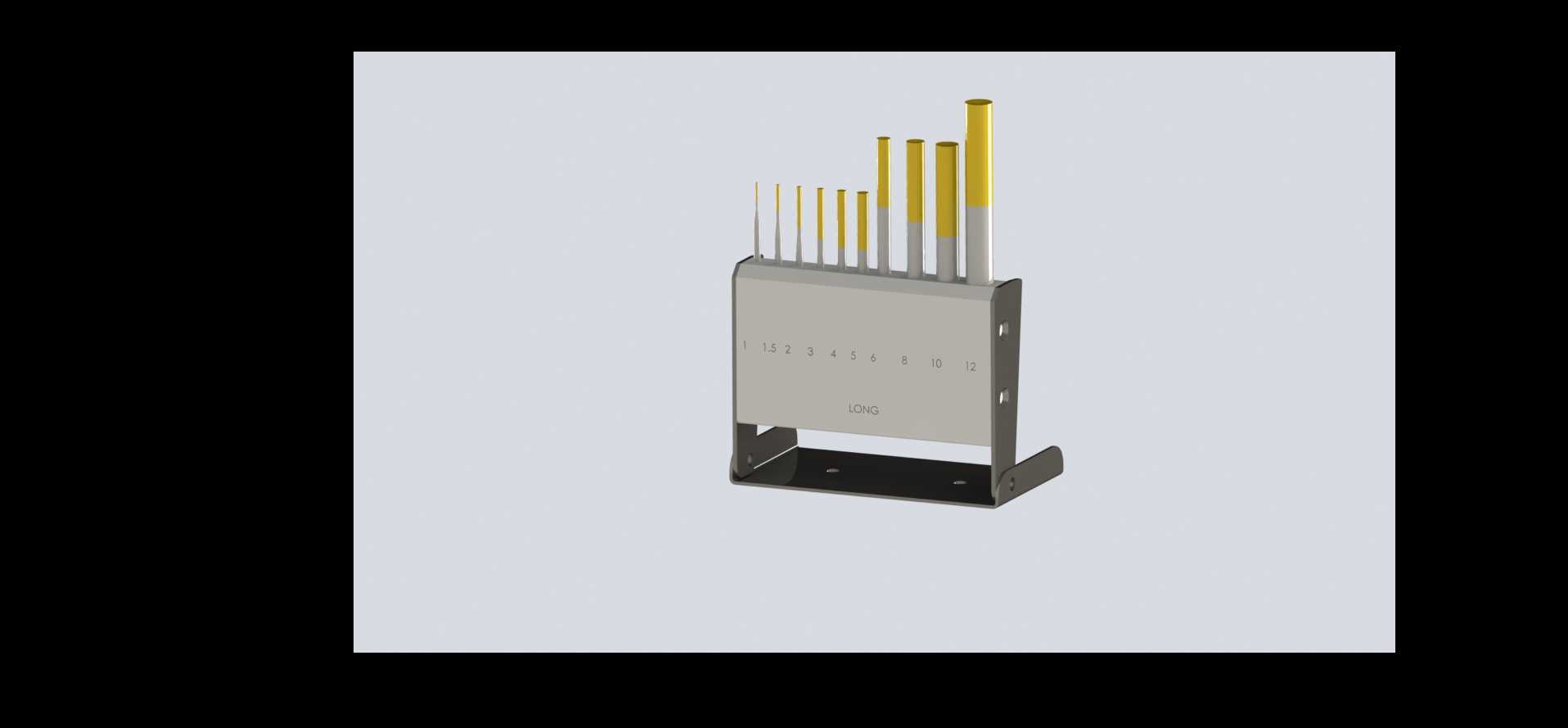

　　在精密机械加工的孔加工工序里，定位槽钻的有序收纳与快速取用一直是现场工位管理容易忽略的细节，这套带收纳基座的定位槽钻组，正是针对小批量多规格孔位加工场景设计的工位级刀具配套结构。日常做钣金件定位槽加工、小型结构件预制孔扩槽、电子连接器壳体的针脚避让槽加工时，不同直径的槽钻如果散放在工具盒里，不仅找刀耗费时间，钻尖的硬质合金部分也容易和其他刀具磕碰产生崩缺，直接影响槽位加工的轮廓精度，这套结构的基座刚好解决了这个问题。基座主体采用倾斜式排布设计，每一个钻位的孔径和对应规格的槽钻柄部做间隙配合，插入后钻身不会晃动，倾斜角度设置为15度，操作人员站在工位旁伸手就能拿到对应规格的刀具，不用低头翻找，拿取时手指捏住钻柄的滚花位置就能直接抽出，

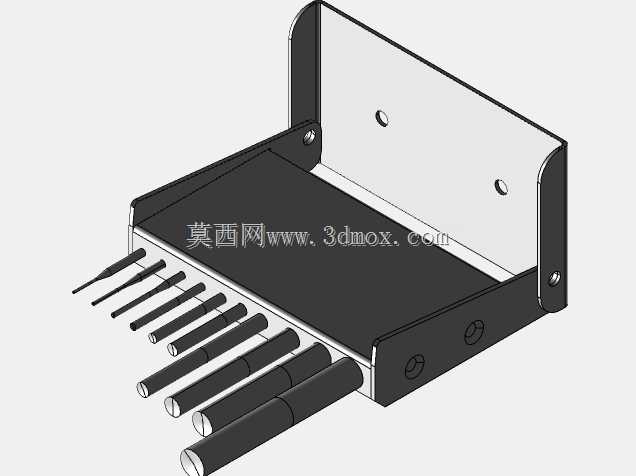

　　不会碰到前端的切削刃。从结构设计上看，基座分为上下两层承托结构，下层是钣金折弯成型的安装底座，预留了两个沉头安装孔，可以直接固定在工位的木质工作台或者铝型材工作台上，安装孔的中心距按照常规工位工具区的预留尺寸设计，不需要额外打孔适配；上层是硬质工程塑料材质的刀座本体，每个插孔的深度刚好覆盖槽钻的柄部全长，不会因为插放过深导致刀具卡住拔不出来，也不会因为插放过浅导致刀具倾倒。刀座表面蚀刻的数字编号和每一支槽钻的直径规格一一对应，用完的刀具插回对应编号的位置，能快速清点刀具数量，避免小直径的槽钻丢失在工位的切屑堆里。这套槽钻组覆盖了从0.5mm到3mm的常用槽加工直径，每支刀具的切削部分都做了定心导向段设计，加工时不需要提前打中心孔，

　　直接对准预制孔位就能下刀，加工出的槽位同轴度能控制在0.02mm以内，适合做通讯连接器插针槽、小型传感器壳体定位槽、精密五金件的限位槽加工。基座的侧面做了圆弧过渡的加强筋结构，即使受到工位上的意外碰撞，也不会出现刀座开裂的问题，底座的折弯边和刀座本体之间用两颗内六角螺丝连接，后期如果刀座的插孔出现磨损，可以单独更换上层的塑料刀座，不需要整体替换整个基座，降低了工位耗材的更换成本。在实际使用场景里，做线束端子的定位槽加工时，更换不同规格的槽钻只需要2到3秒，比从多层工具盒里翻找刀具节省了至少80%的换刀辅助时间，而且每支刀具独立存放，切削刃不会互相磕碰，刀具的使用寿命能延长30%左右。刀座的安装边界尺寸控制在长120mm、宽60mm、

　　高45mm，不会占用太多工位的操作空间，即使是狭小的台式钻床工作台面，也能放在主轴旁的顺手位置，不会和加工夹具、工件定位块产生位置干涉。每支槽钻的柄部都做了防滑滚花，手上沾有少量切削液的时候也能稳稳捏住刀具，不会出现打滑脱手的情况，刀具插入刀座后，前端的切削部分完全露在刀座外部，能直观看到每支刀具的切削刃磨损情况，方便及时更换磨钝的刀具，避免用磨损的刀具加工导致槽位出现毛刺、尺寸超差的问题。在做小型自动化设备的定位销槽加工时，这套钻组配合快换钻夹头使用，能快速完成不同宽度槽位的加工，不需要反复调整刀具的伸出长度，因为每支刀具插入刀座的深度一致，拿出来装夹时只要把柄部插到夹头的定位台阶处，伸出长度就是统一的，省去了每次对刀的步骤。基座底部还贴有防滑橡胶垫，如果不想用螺丝固定，直接放在工作台面上也不会因为拿取刀具时的力道产生滑动，适合需要经常调整工位布局的柔性加工生产线使用。
