多规格集成式定位槽钻孔工装

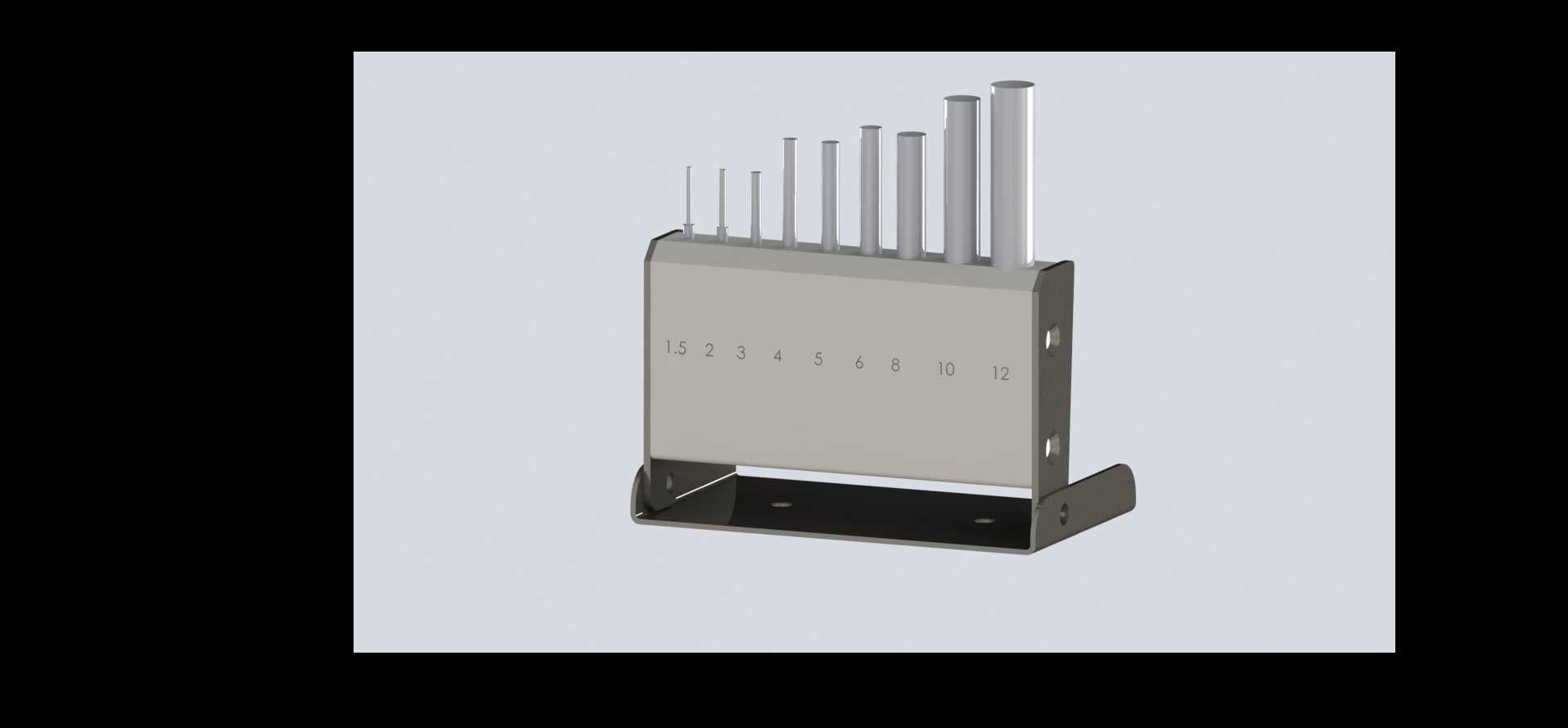

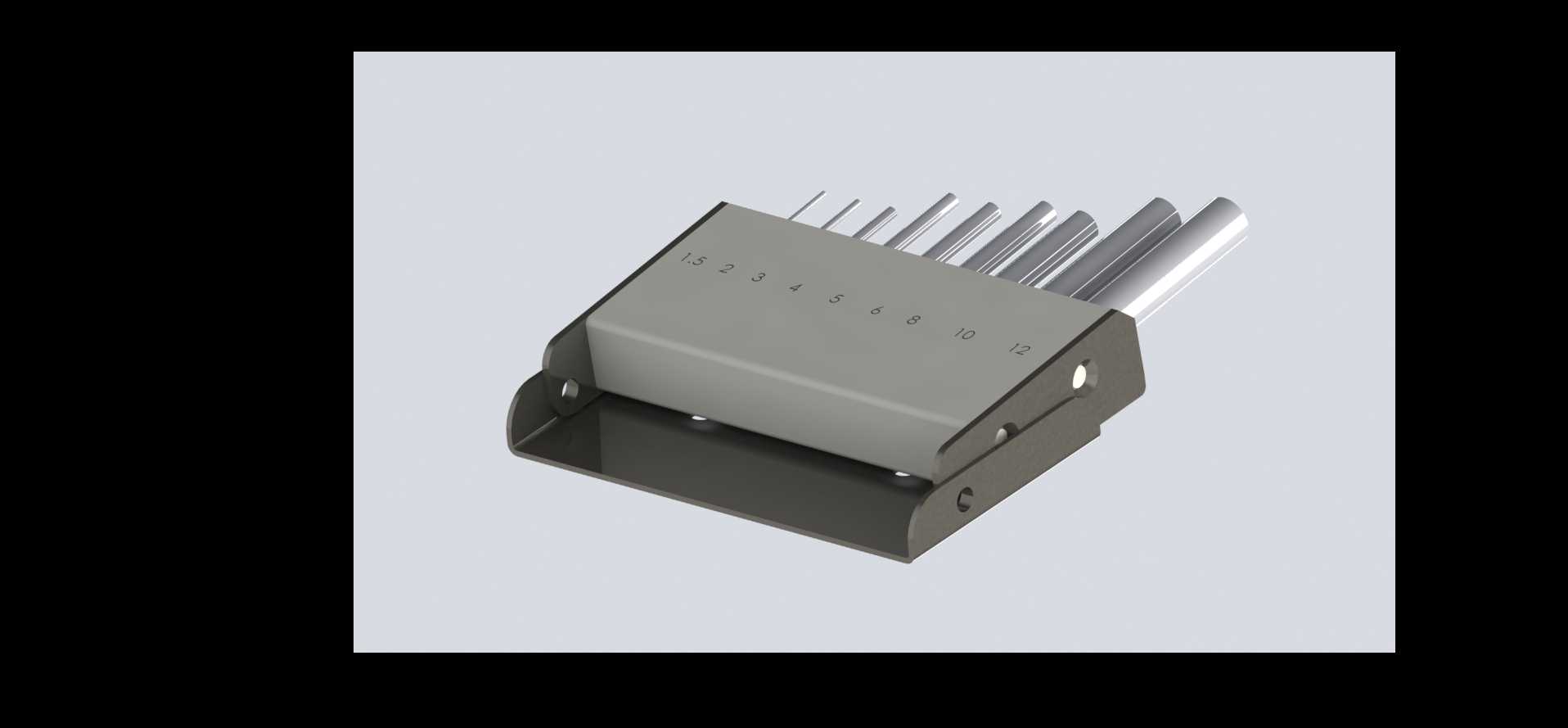

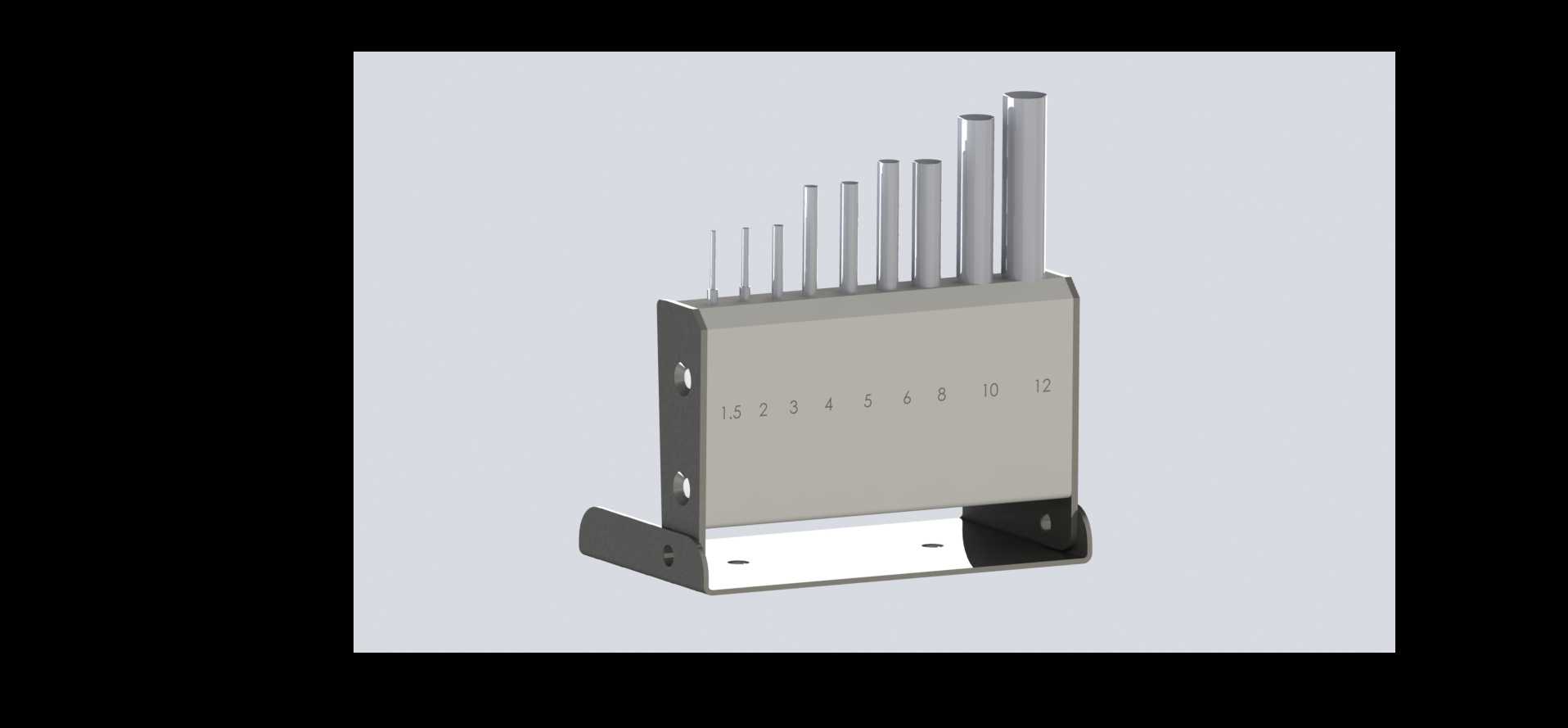

　　在精密机械加工的小尺寸孔位加工场景里，尤其是薄板类、小型结构件上需要加工不同直径的定位槽孔时，常规的单钻头钻床需要频繁更换钻头、反复校准定位基准，不仅加工效率低，多次装夹带来的定位误差也很难满足批量零件的孔位一致性要求，这款集成式定位槽钻具就是针对这类加工痛点设计的专用工装。从实际使用场景来看，这类钻具常被用在仪器仪表小零件加工、电子结构件精密钻孔、小型五金件批量槽孔加工的工位上，不需要复杂的数控编程，普通钻床操作工经过简单培训就能上手使用，能大幅降低小直径多规格孔加工的操作门槛。这款钻具的核心设计思路是把多根不同直径的标准钻杆集成在同一个安装基座上，钻杆按照直径从小到大依次排布，基座表面刻印了对应钻杆的直径标识，

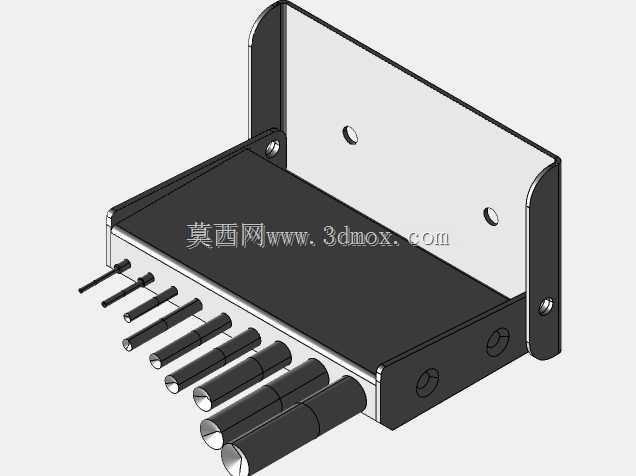

　　操作工不需要反复核对钻头规格，直接根据加工需求选用对应位置的钻杆即可，能有效减少换刀、核对规格的辅助时间。基座下方设计了L型的定位安装支架，支架上预留了两个固定安装孔，可以直接通过螺栓把整个钻具固定在钻床工作台或者专用工装台面上，安装时只需要校准一次基准面，后续更换不同钻杆加工时不需要重新校准整体位置，能有效保证不同直径孔位的同轴度基准统一。从结构细节来看，钻杆与基座的配合采用了精密滑配结构，每根钻杆都可以独立沿轴向进给，加工时只需要把待加工工件靠紧支架的定位基准面，选定对应规格的钻杆，向下施压就能完成钻孔作业，钻杆的进给行程做了限位设计，能避免钻杆过度进给导致的工件击穿或者钻头崩损问题。基座的外形做了倒角处理，没有尖锐的棱角，

　　操作工在更换工件、调整位置时不容易被划伤，整体结构没有复杂的传动部件，日常维护只需要定期给钻杆配合面加注少量润滑油即可，不需要复杂的拆解保养。在安装边界上，这款钻具的整体占用空间很小，基座主体的长度适配常规小型钻床的工作台安装尺寸，不需要对现有钻床做任何改造就能直接加装使用，对于小批量多规格的孔加工场景，不需要采购多台不同规格的钻床，只需要配备这一套集成钻具就能覆盖1mm到12mm直径范围内的常见定位槽孔加工需求。从加工精度保障的角度来看，每根钻杆的安装孔都做了同轴度校准，钻杆伸出后与基座定位面的垂直度控制在0.02mm以内，加工出来的孔位垂直度偏差远小于普通手持钻孔或者频繁换刀加工的偏差，能满足仪器仪表类零件对孔位精度的较高要求。

　　另外，这种集成式结构也减少了零散钻头的存放管理成本，不同规格的钻杆都固定在基座上，不会出现零散钻头丢失、规格混杂的问题，对于车间工装管理来说也更加便捷。在实际加工测试中，针对厚度2mm以内的铝板、薄钢板、塑料板材等常见工件材料，使用这款钻具加工不同直径的定位孔，单孔加工时间比常规换刀钻孔缩短60%以上，孔位的位置偏差能控制在0.05mm以内，完全能满足一般精密零件的装配要求。钻具的支架部分采用了刚性较好的钢材制作，长期使用不会出现基准面变形的问题，钻杆采用标准高速钢材质，磨损后可以单独更换对应规格的钻杆，不需要整体报废整个工装，能有效降低长期使用的成本。设计时还考虑了排屑问题，钻杆的进给通道预留了足够的排屑空间，钻孔产生的切屑不会卡在基座内部，加工完成后只需要简单清理工作台面即可，不会因为切屑堆积影响钻杆的正常进给。
