工业定位球训练工装结构设计

　　在精密装配、工业机器人示教校准、视觉定位系统调试的现场作业环节，这类定位训练工装是一线操作与调试人员开展实操训练的核心载体，很多刚接触精密定位作业的技工、刚完成机器人离线编程的调试工程师，都需要借助这类工装完成定位操作的肌肉记忆训练，以及视觉系统、定位执行机构的精度校准作业。不同于生产线上直接参与工件装夹的定位工装，这款定位训练装置的核心作用是模拟工业现场多规格定位销、定位球的对位配合场景，让操作人员在非生产时段反复练习对位操作的力度控制、角度调整，避免直接在量产工位操作时出现定位件磕碰、工件定位面刮伤的问题，同时也可用于视觉定位系统的靶标校准，验证不同光照、不同对位角度下视觉系统的识别精度是否满足工艺要求。从结构设计逻辑来看，

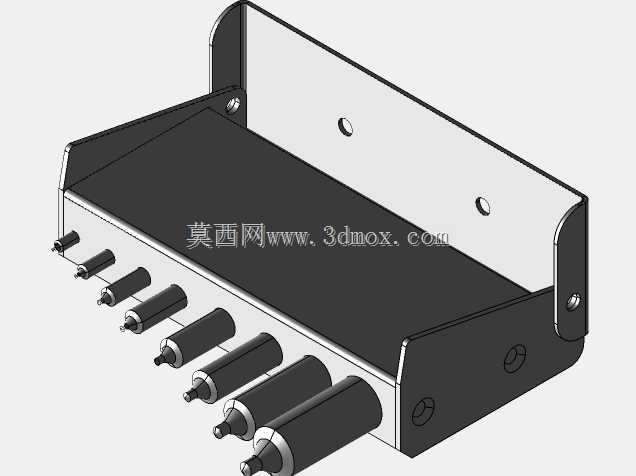

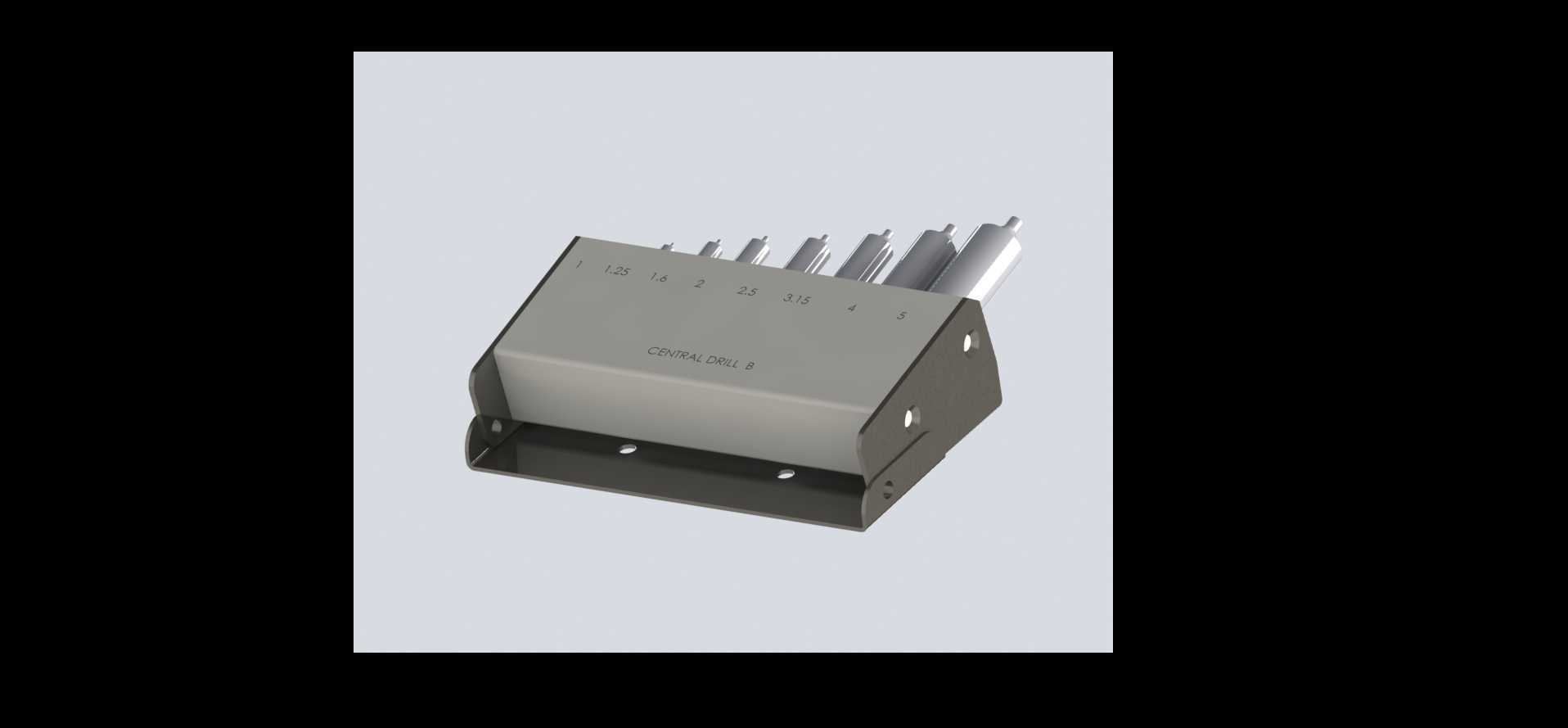

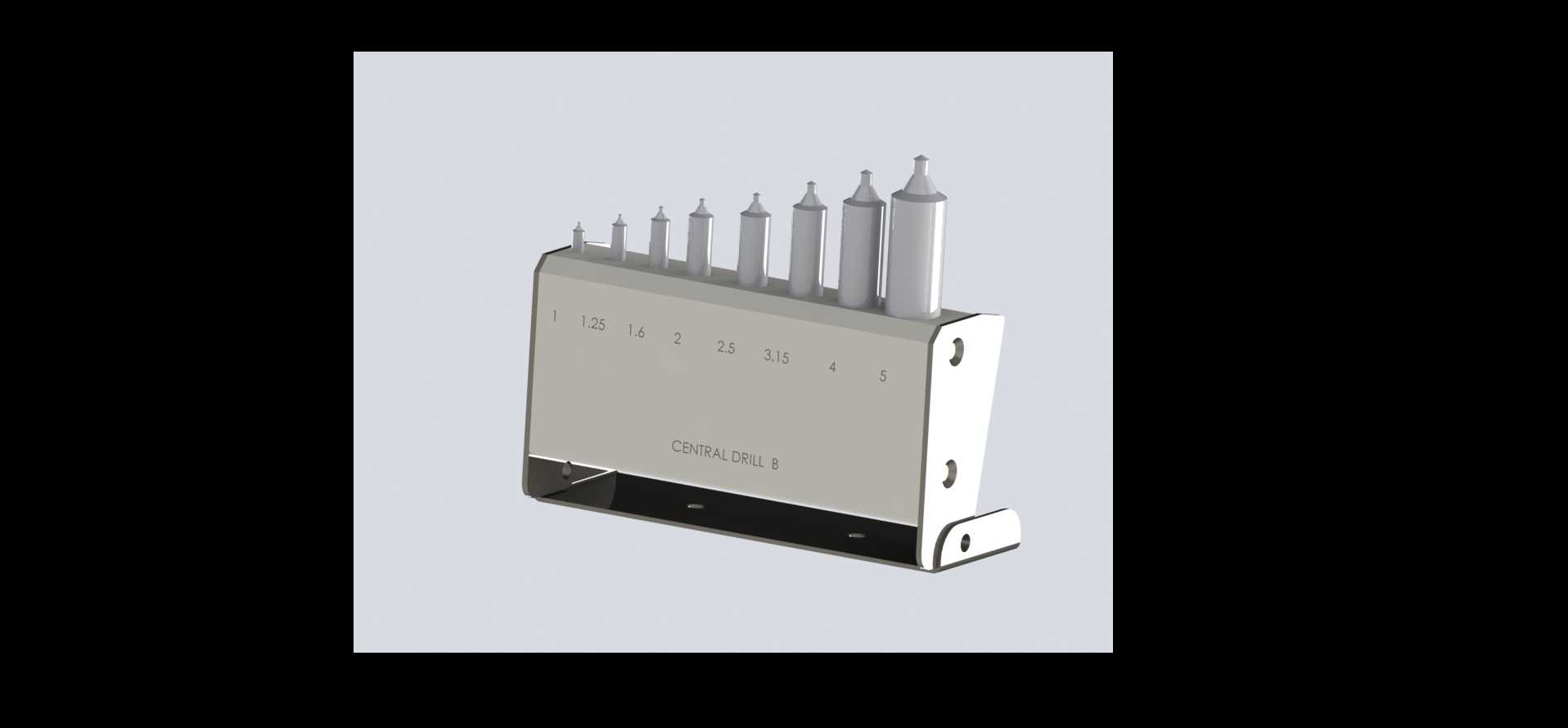

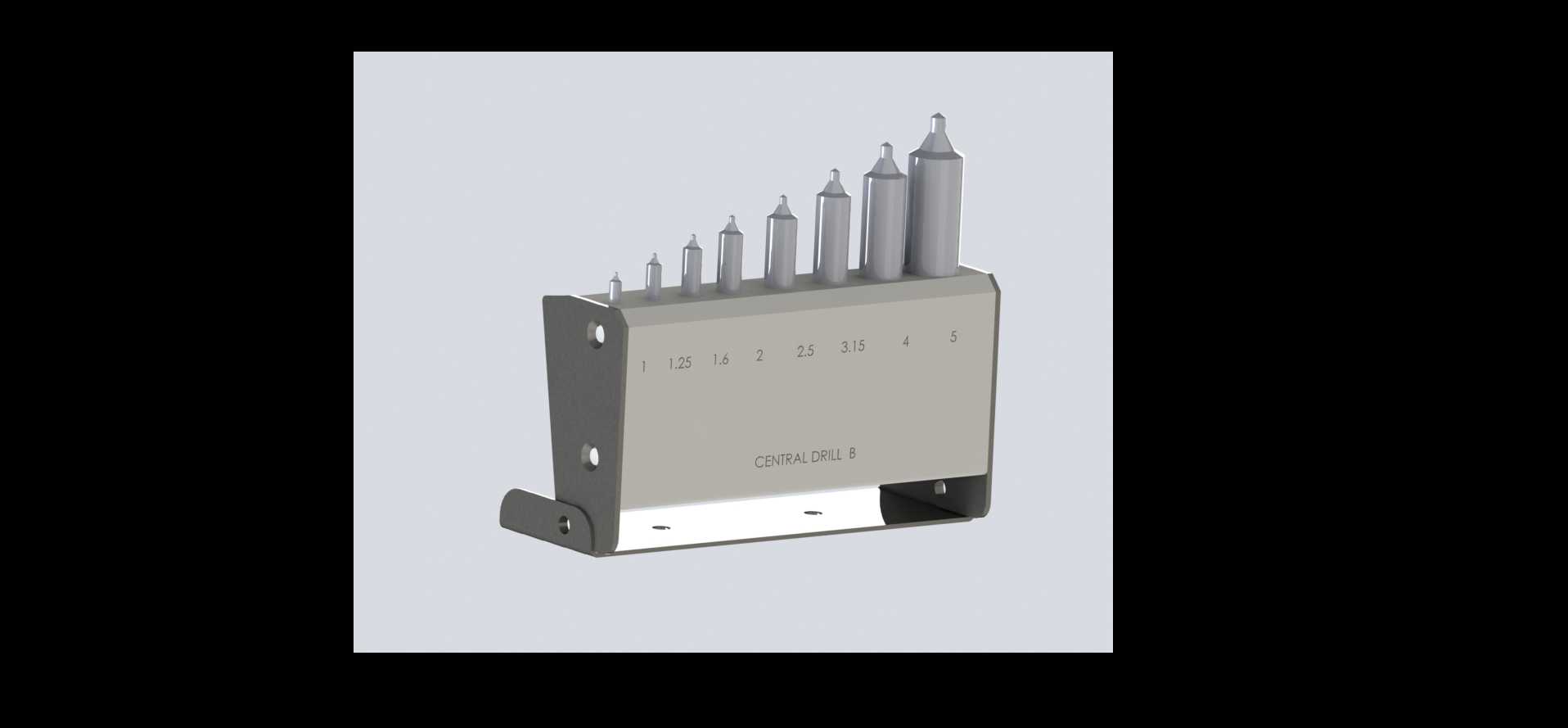

　　这款工装采用了分体式的基座与定位件收纳结构，底部的L型安装支架预留了两个沉头安装孔，可直接固定在训练工作台的T型槽或者台面上，安装时需保证支架的基准面与工作台面的平行度控制在0.02mm以内，避免基准偏差影响训练过程中的精度判断。主体的盒式结构侧面开有不同直径的定位孔位，对应不同规格的定位训练销与定位球组件，孔位的排布按照从大到小、从易到难的顺序设置，训练时可按照孔位顺序逐步提升操作难度，盒体内部做了镂空减重设计，同时预留了定位件的收纳腔，训练结束后可将所有定位插销、定位球组件收纳进腔体内，避免小零件丢失。外露的定位插销采用了阶梯轴结构，插入端的直径与对应孔位采用H7/g6的间隙配合，既保证插拔过程顺畅无卡滞，

　　又能控制配合间隙在合理范围内，模拟真实生产场景下定位销与工件定位孔的配合精度，插销的握持端做了滚花处理，增加手指与插销之间的摩擦力，方便操作人员精细调整插销的插入角度。在实际应用场景中，这类工装除了用于人工定位操作训练，还可搭配六轴工业机器人开展抓取定位训练，将工装固定在机器人工作站的工作台面上，让机器人末端的夹爪抓取定位销完成不同孔位的插拔作业，以此调试机器人的运动路径、重复定位精度，验证夹爪的夹持力参数是否合理，避免在实际生产中出现夹持力过大损伤工件、或者夹持力过小导致定位件脱落的问题。设计过程中针对安装边界做了明确的尺寸约束，整个工装的主体长度控制在180mm以内，宽度控制在80mm以内，高度不超过100mm，

　　不会占用过多的工作台操作空间，底部安装孔的孔距设置为120mm，适配大多数标准训练工作台的安装孔位，不需要额外加工过渡连接板即可完成固定。工装的所有外露棱边都做了C1的倒角处理，避免训练过程中锋利的棱边划伤操作人员，盒体表面做了喷砂氧化处理，提升表面耐磨性能，长期反复插拔定位件也不会出现表面涂层脱落、孔位边缘起毛刺的问题。孔位的加工精度控制在IT7级，每个孔位的轴线与安装基准面的垂直度公差不超过0.01mm，保证每次插拔训练的精度基准一致，不会因为孔位本身的加工误差导致训练效果打折扣。不同于常规的生产用工装，这款训练工装在设计时特意增加了难度梯度设置，除了常规的垂直孔位，还在侧面设置了两个倾斜角度的孔位，模拟生产现场非垂直方向的定位场景，让训练内容更贴近真实的作业工况，操作人员完成所有孔位的插拔训练并达到精度要求后，再进入实际生产工位操作时，就能快速适应不同角度、不同规格的定位作业要求，大幅降低初期操作的废品率。在结构细节上，盒体与底部安装支架采用了两颗内六角螺钉连接，后期如果需要更换不同孔位排布的训练盒体，只需要松开螺钉即可快速替换，不需要重新调整安装基准，提升了工装的复用性，定位插销的尾部做了不同颜色的标识环，不同直径的插销对应不同的颜色，训练时可以快速识别对应规格，减少拿错零件的时间损耗。
