机加工用阶梯式钻头收纳定位座结构

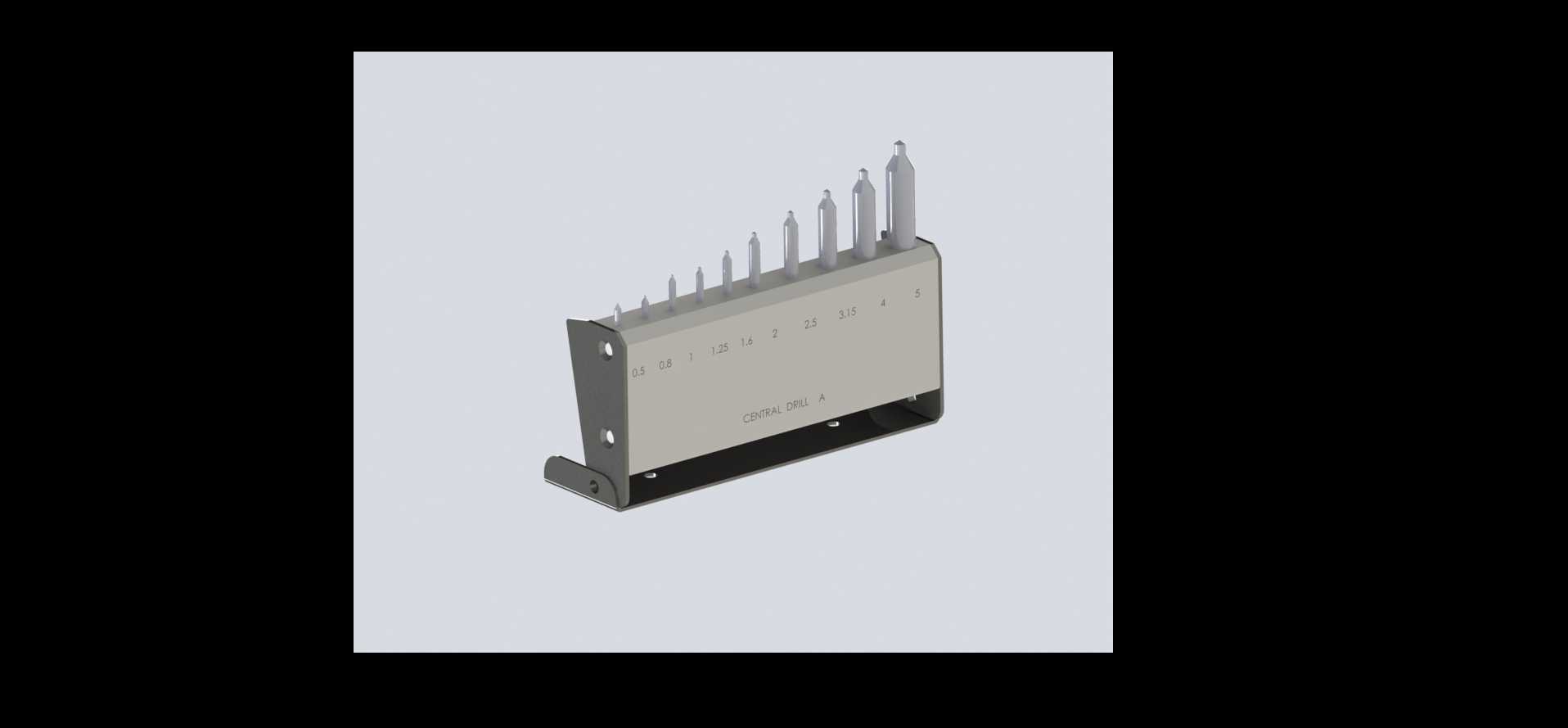

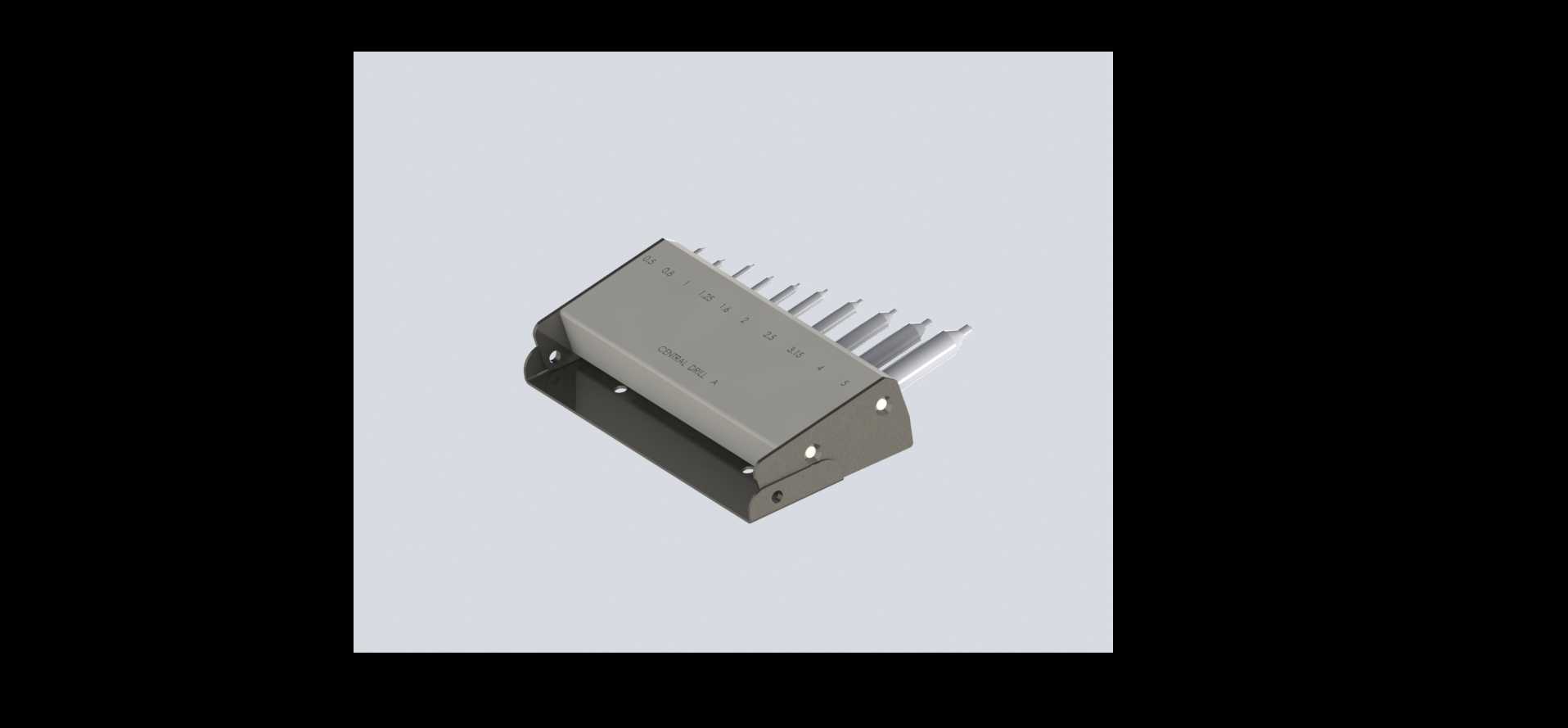

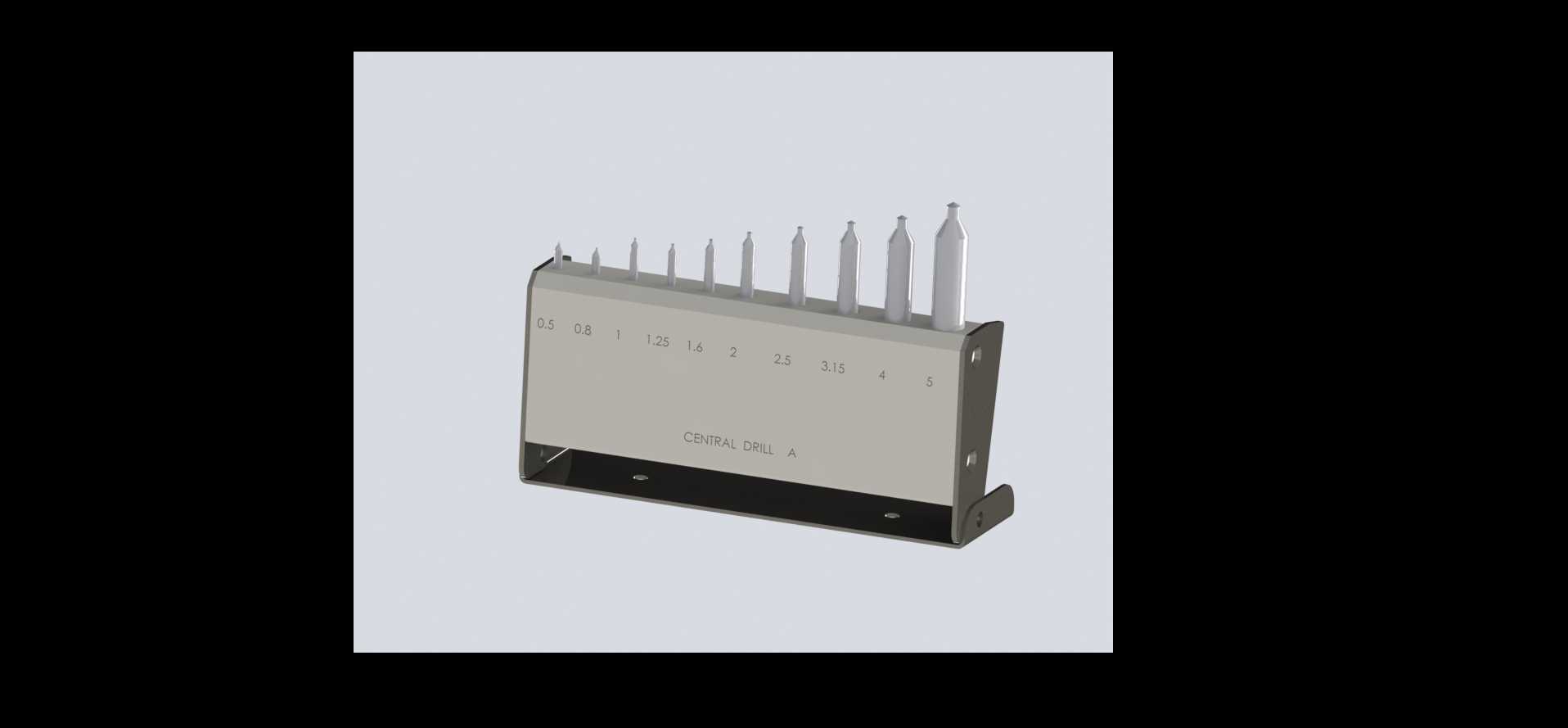

　　在常规机加工车间的钻削工位、钳工装配工位以及精密检测工位旁，这类阶梯排布的钻头定位收纳结构是出镜率极高的工位辅具，很多一线操机人员习惯把常用的不同直径直柄钻头按加工顺序插放在这类座体上，不用反复开合刀具柜翻找，能大幅减少换刀间隙的无效耗时。从结构设计逻辑来看，座体采用L型折弯支撑结构，底部带两个沉头安装孔，既可以通过螺栓固定在工作台侧边的型材槽上，也能直接平放在工位台的防滑垫上使用，安装边界没有过多限制，不需要额外定制连接支架，适配绝大多数常规机加工工位的台面布局。座体的插装孔位采用从左到右直径递增的阶梯式排布，每个孔位旁蚀刻有对应的直径标识，操作人员取放钻头时不需要反复核对刃径，伸手就能拿到对应规格的刀具，

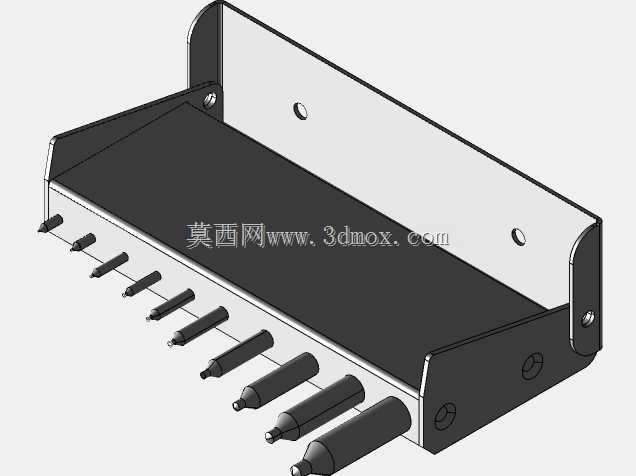

　　这种排布逻辑完全贴合钻削加工时从中心孔到扩孔再到最终铰孔的加工顺序，能有效避免拿错刀具导致的工件报废问题。插装孔的深度经过专门设计，既不会因为孔太浅导致钻头倾斜歪倒，磕碰硬质合金刃口，也不会因为孔太深导致钻头柄部卡滞在孔内，取放时需要额外用力拔出，孔内壁做了轻微的倒角处理，插放钻头时能自动导正，不会刮花钻头的直柄表面，影响后续装夹时的同轴度。座体的竖直支撑板和水平底座之间采用折弯一体成型结构，没有额外的焊接接缝，长期使用不会因为焊缝开裂导致座体倾斜，底座的折边做了15度的倾角处理，即使操作人员快速取放刀具时碰到座体边缘，也不会把整个座体带翻，稳定性比直角焊接的简易刀架好很多。从实际使用场景来看，这类定位座不仅能收纳直柄麻花钻，

　　也能插放同直径规格的中心钻、倒角钻、铰刀等直柄刀具，部分做精密装配的班组还会用它来插放定位销、冲子等小型工装，通用性很强。设计时没有多余的装饰结构，所有棱角都做了R0.5的倒钝处理，不会划伤操作人员的手部，座体表面采用哑光喷塑处理，不会反光晃眼，在车间强光照明环境下也能清晰看到孔位旁的直径标识。整体外形尺寸控制在长180mm、高120mm、宽60mm的范围内，不会占用过多的工作台操作空间，即使在狭小的台钻工作台面上也能顺利安装放置，底座的沉头孔采用腰型孔设计，安装时可以微调固定位置，不需要精准对齐安装孔位，现场安装的容错率很高。在日常维护方面，这种一体折弯的结构没有卫生死角，每天下班前用车间的压缩空气就能吹掉孔内积存的切屑和灰尘，

　　不需要拆开清理，长期使用也不会出现切屑卡滞在缝隙里难以清理的问题。对于需要频繁更换钻头的小批量加工场景，这种定位座能让操作人员对当前可用的刀具规格一目了然，不用反复核对刀具盒上的标识，能有效降低换刀时的出错概率，尤其是在加工多孔径分布的阀块、模具模板类零件时，把对应工序用到的所有钻头按加工顺序插放在座体上，整个加工流程的连贯性会提升很多，不用中途停下来翻找刀具打断加工节奏。
