多工位平行气动夹持执行机构结构

　　这套夹持执行机构，主要面向3C电子、小五金件的自动化上下料、多工位同步转运场景设计，常见于流水线分拣工位、注塑机取件工位、检测设备上下料端，可一次性完成4个同规格小型工件的同步夹取与释放，替代人工完成重复性取放动作，适配节拍在12-18次/分钟的自动化产线，相比单夹爪结构能大幅缩减单工位动作周期，减少机械手往复移动的空行程损耗。

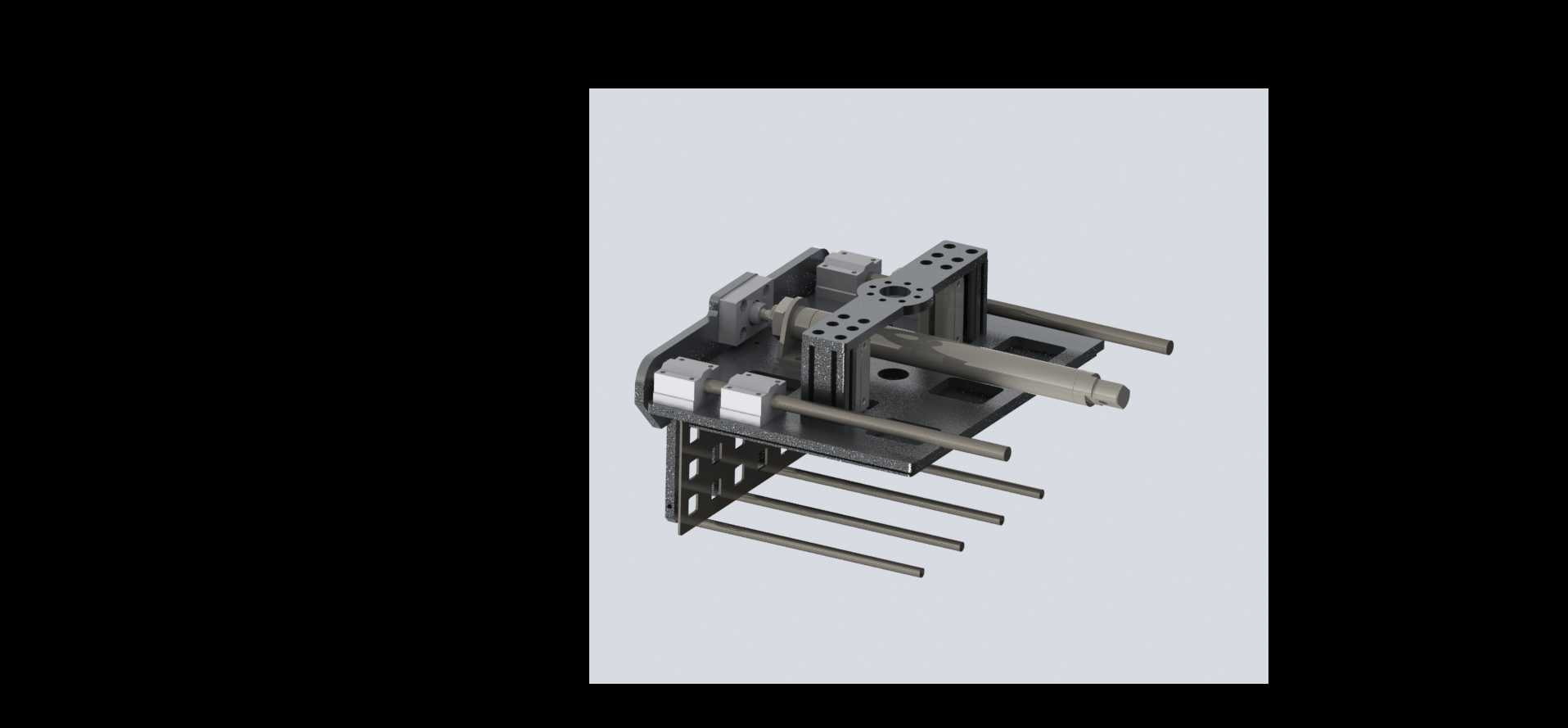

　　从功能特性来看，该机构采用双气缸平行驱动逻辑，两侧的紧凑型气动滑台作为动力源，驱动夹指安装板做同步对中运动，夹指安装板上预留了等间距的M3螺纹安装孔位，可根据工件外形更换定制夹指，适配厚度在2-15mm范围内的片状、轴类小型工件；夹指开合行程单侧为10mm，总开合量20mm，对中精度可控制在±0.05mm以内，能满足多数小型零件的取放定位要求。机构中部设置了带腰型孔的安装立板，可直接固定在机械手末端法兰或者流水线固定支架上，立板上的腰型孔预留了±8mm的位置调整余量，方便现场安装时微调夹持中心与工件中心的同轴度，避免夹偏导致的工件掉落或者表面夹伤。

　　设计过程中优先考虑了轻量化与刚性的平衡，整体承托框架采用6061铝合金铣削加工，表面做硬质阳极氧化处理，在保证整体结构刚性的前提下控制整体重量，整套机构不含夹指的自重约1.2kg，适配负载3kg及以上的水平多关节机械手或者直线模组安装使用，不会因为末端负载过大导致机械手过载报警。导向部分采用两根直径8mm的镀铬光轴作为直线导向载体，配合直线轴承做滑动支撑，相比单导向轴结构，双导向轴可完全抵消气缸动作时的偏转力矩，避免夹指运动过程中出现卡滞、偏磨的问题，长期运行的稳定性更好；导向轴两端采用卡簧固定在端板上，拆装维护时无需复杂工具即可完成导向组件的更换。

　　安装边界方面，整套机构闭合状态下的外形尺寸为长142mm、宽86mm、高78mm，张开状态下最大宽度为106mm，现场布局时需要预留至少120mm的宽度方向安全空间，避免夹爪张开时与周边工装、设备产生干涉；进气接口采用M5标准螺纹接口，适配外径4mm的气动气管，工作气压范围在0.4-0.6MPa，可根据工件材质调整供气压力，针对易刮花的塑料件可降低气压至0.4MPa，搭配软质夹指即可避免夹伤工件表面，针对金属小零件可提升气压至0.6MPa保证夹持力足够，单爪最大夹持力可达15N，可稳定夹持重量在1kg以内的工件。

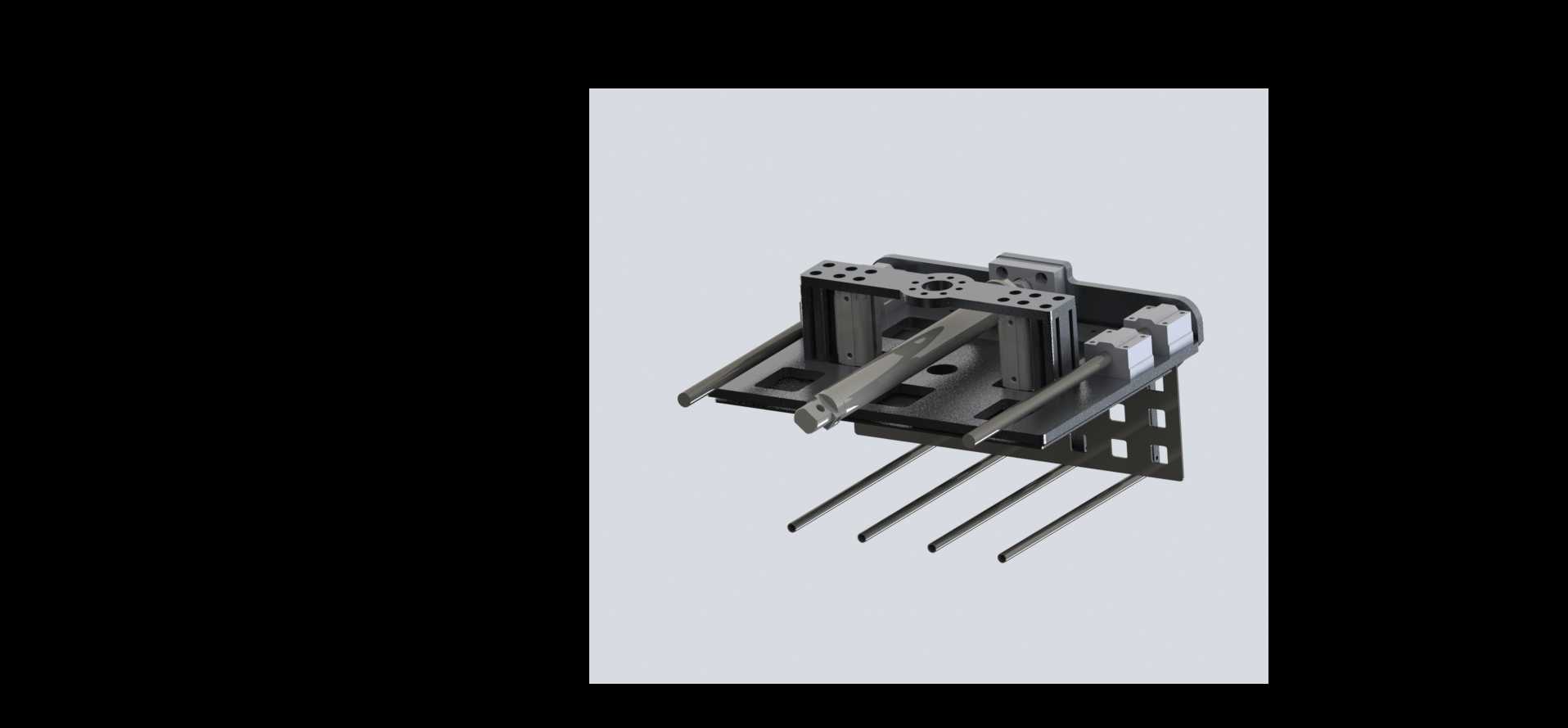

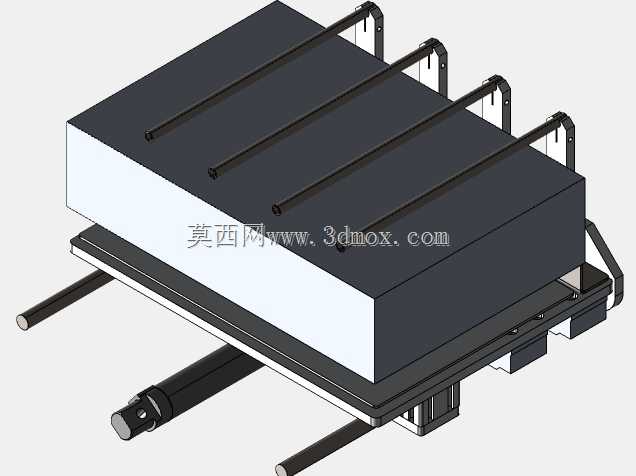

　　结构细节上，夹指安装板下方延伸出四根等间距的定位杆，在夹取带孔位的工件时，定位杆可先插入工件定位孔完成预定位，再通过夹指夹紧工件侧面，这种定位+夹紧的组合逻辑，能大幅提升取件的位置一致性，将工件放置到下一工位时的重复定位精度可控制在±0.1mm以内，满足后续装配、检测工序的定位要求。所有活动部件的缝隙处都预留了排屑空间，在加工车间有少量切削碎屑、粉尘的环境下运行时，碎屑不会卡在运动缝隙中导致机构卡滞，日常维护仅需定期在导向轴表面涂抹少量润滑脂即可，无其他复杂保养要求。

　　实际选型适配时，若用于洁净车间环境，可将标准气缸替换为无尘规格的低发尘气缸，适配洁净度Class1000以内的生产场景；若用于有切削液的机加工上下料场景，可在导向轴端增加防尘密封圈，避免切削液进入直线轴承内部导致锈蚀，延长机构使用寿命。该结构没有采用复杂的定制加工零件，九成以上的零部件都可采用标准气动件、标准五金件组装完成，加工成本仅为定制同行程多爪夹爪的三分之一，后期维护更换配件的采购周期短，适合中小规模自动化设备厂商快速集成使用，不需要投入额外的开模或者定制加工成本，组装完成后仅需调整气缸行程限位螺丝即可匹配对应工件的夹持开度，调试难度低，现场调试人员仅需具备基础的气动回路调试经验即可完成整套机构的安装与调试工作。
