可调角度焊接定位工装结构设计

　　在车间批量焊接作业场景里，这类可调角度的焊接定位构件，主要用来解决异形钣金组焊时的角度定位、装夹固定问题，避免人工扶持工件带来的焊道偏移、角度公差超差、焊接变形量过大等常见问题。日常作业中，工人经常会遇到带斜向连接面的钣金组件焊接需求，比如设备支架的斜撑连接、护板的角度拼接，单纯靠直角尺定位、人工扶持的话，不仅组对效率低，焊接过程中受热应力影响，工件很容易出现移位，最终成品的安装孔位错位、角度偏差往往会导致后续总装时无法适配，需要反复校形，耗费大量人工工时。

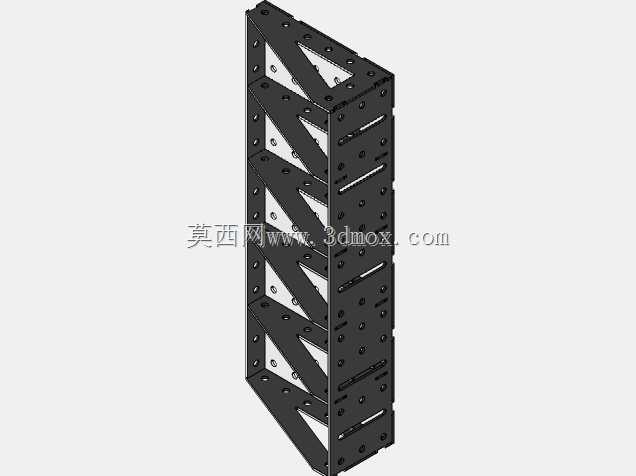

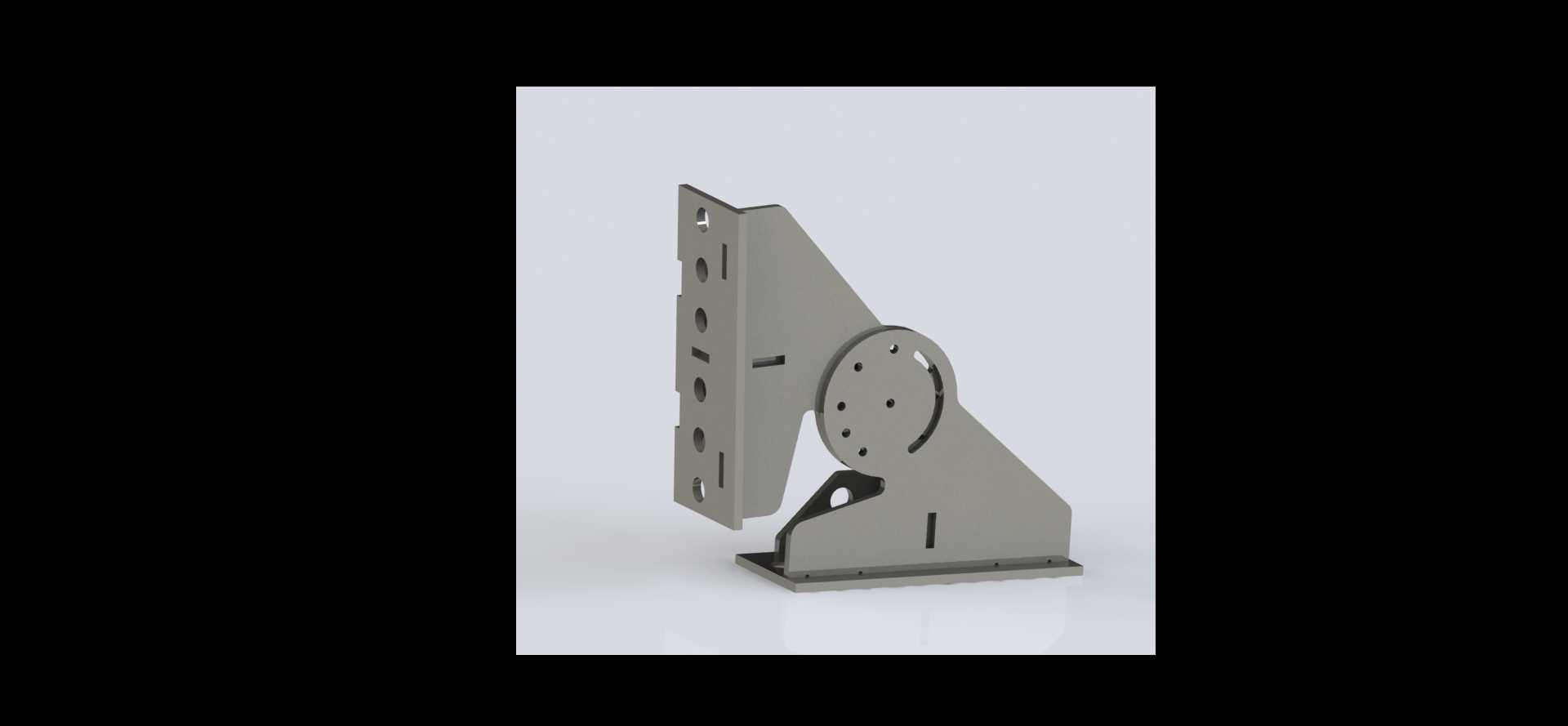

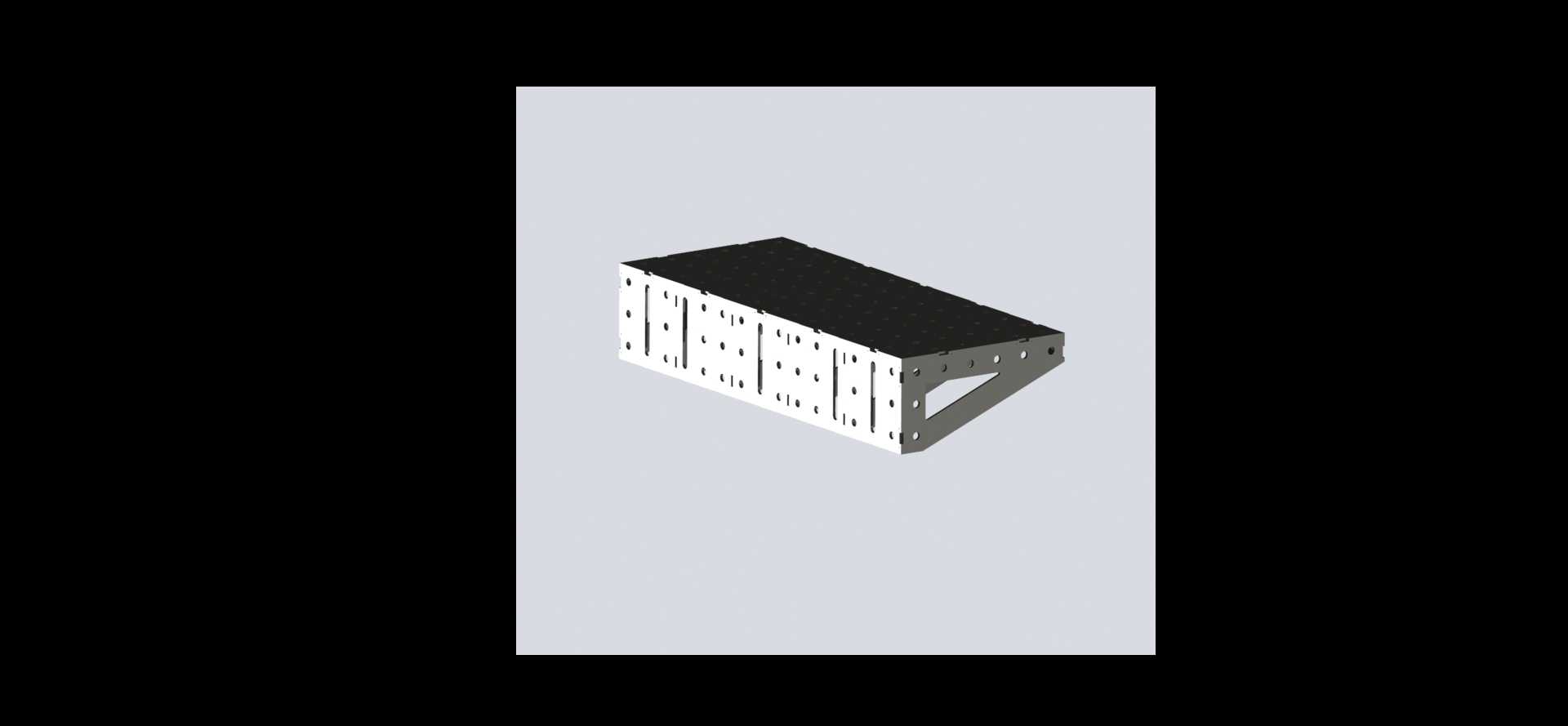

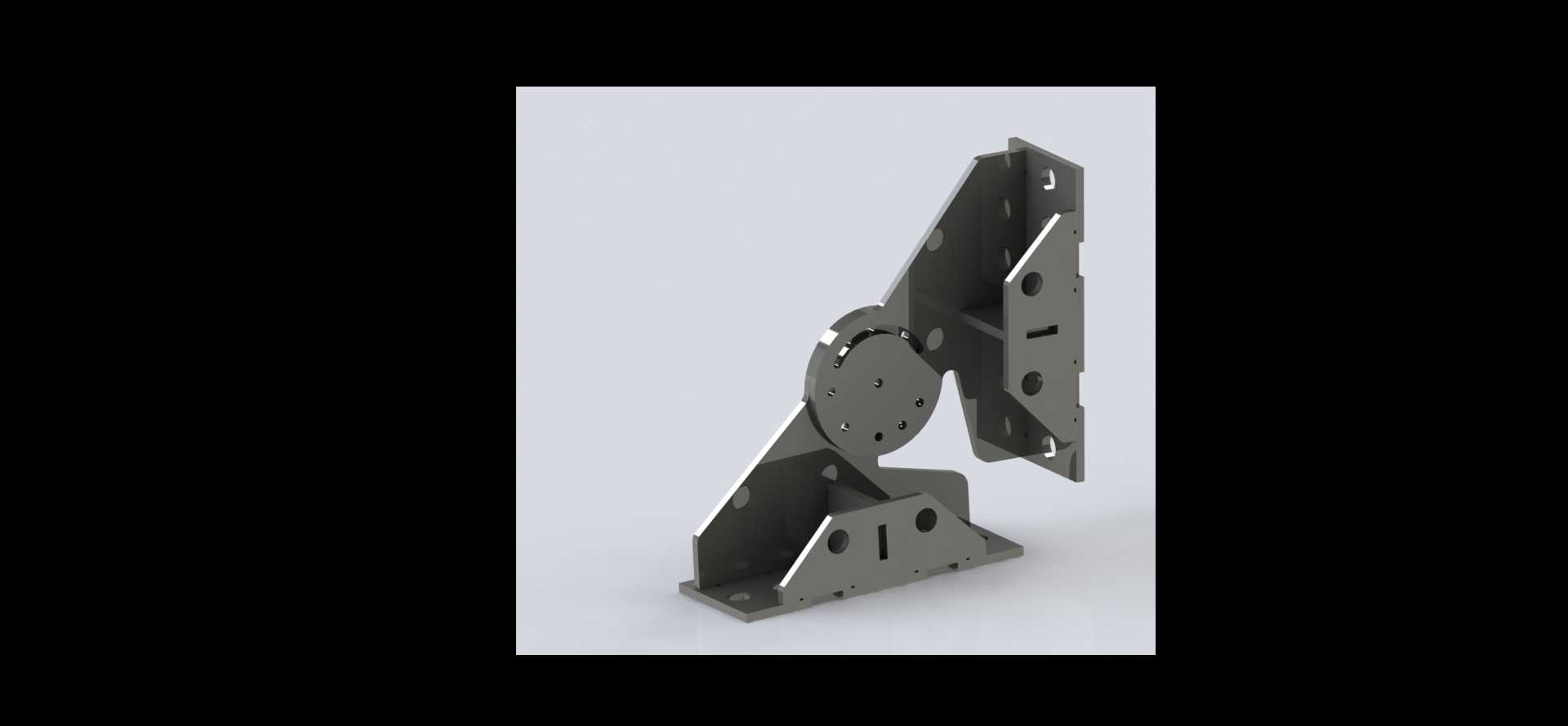

　　这套结构的设计思路，核心围绕“快速 快速定位+角度可调+装夹稳固”三个核心需求展开。底部采用带安装孔的平板基座，基座上预留的四个长圆形安装孔，可适配工作台T型槽的不同间距，安装时可通过T型螺栓快速固定在焊接工作台上，不需要额外打孔适配，基座的整体厚度经过核算，能够承受焊接过程中的锤击校正、工件压紧的作用力，不会出现基座变形翘曲的问题。中间的回转调节结构采用圆盘式铰接设计，圆盘上加工有均匀分布的定位销孔，可根据焊接需求在0到90度区间内调整立板的倾斜角度，调整到位后插入定位销即可锁死角度，避免焊接过程中受力移位，相比齿盘式调节结构，这种销孔定位的结构承载能力更强，不会出现受力滑齿的问题，更适合焊接作业的大载荷工况。

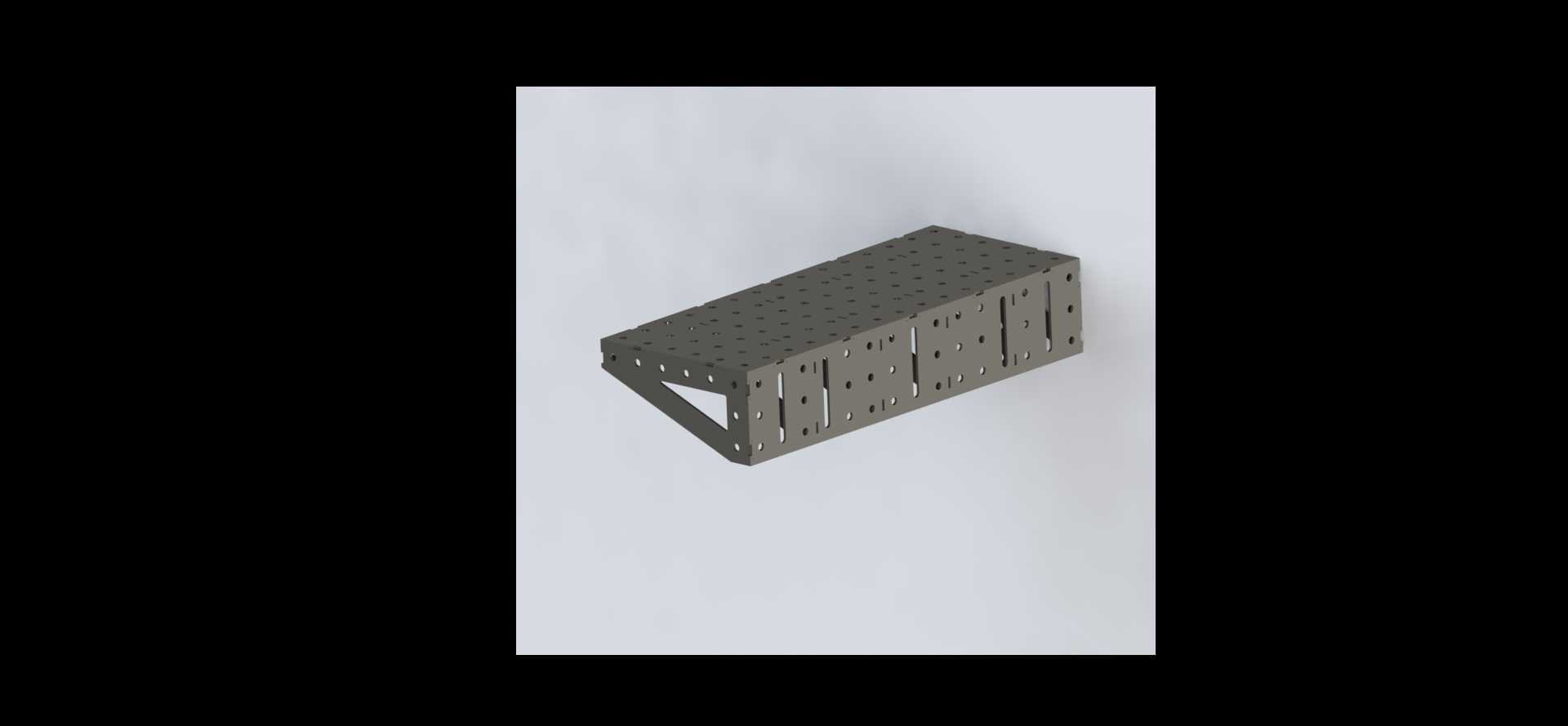

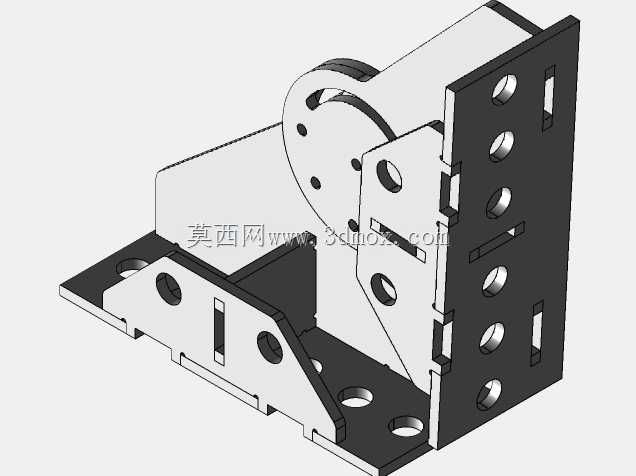

　　两侧的立板构件采用折弯钣金焊接成型，立板上加工有不同规格的长条孔与圆孔，一方面用来减轻整体结构的自重，方便工人根据工位需求挪动调整位置，另一方面长条孔可配合快速夹钳、压紧螺栓实现不同尺寸工件的装夹固定，不需要额外制作适配压块。立板与回转圆盘之间采用三角加强筋焊接连接，加强筋的位置避开了装夹操作的作业空间，不会对工件放置、焊枪走位造成干涉，同时能够提升立板的抗扭刚度，避免装夹大尺寸工件时立板出现侧弯变形。

　　从实际使用的边界尺寸来看，这套工装的整体高度控制在400mm以内，基座的长宽尺寸控制在300mm*200mm区间，不会占用过多的工作台面空间，同时能够适配最大边长350mm以内的钣金工件组焊作业。角度调节的刻度直接刻印在回转圆盘的端面上，工人调整角度时不需要额外使用角度尺测量，直接对齐刻度线即可完成角度预设，大幅缩短组对准备时间。立板上的安装孔位统一采用常用的夹具安装孔距，可直接适配市面上标准的快速夹钳、手动压紧器，不需要单独加工转接件，降低了工装的使用成本。

　　在焊接作业的实际应用中，这套结构除了用来完成斜向构件的组焊定位，还可以配合平台上的其他定位块，实现多构件的空间角度组焊，比如设备上的倾斜安装支架、带角度的连接板组件，都可以通过这套工装快速完成定位，焊接过程中工装本身的钢制构件能够承受焊接飞溅的灼烧，不会因为焊渣飞溅出现表面损坏，长期使用后如果出现定位面磨损，只需要更换立板上的可拆卸定位垫块即可，不需要整体报废工装，维护成本极低。

　　设计过程中特意将所有的棱边做了倒角处理，避免工人操作时被锋利的钣金割伤，铰接位置的销轴采用可拆卸设计，长期使用出现磨损间隙后，可快速更换销轴恢复定位精度，不需要对整个回转结构进行拆解维修。基座底部做了磨平处理，固定在工作台上时能够完全贴合台面，不会出现放置不稳、晃动的问题，保证焊接过程中的定位稳定性。相比固定式的焊接工装，这种可调角度的结构能够适配更多不同角度的焊接需求，减少车间内专用工装的存放数量，降低工装制作的成本投入，特别适合多品种小批量的机加工、钣金焊接车间使用。
