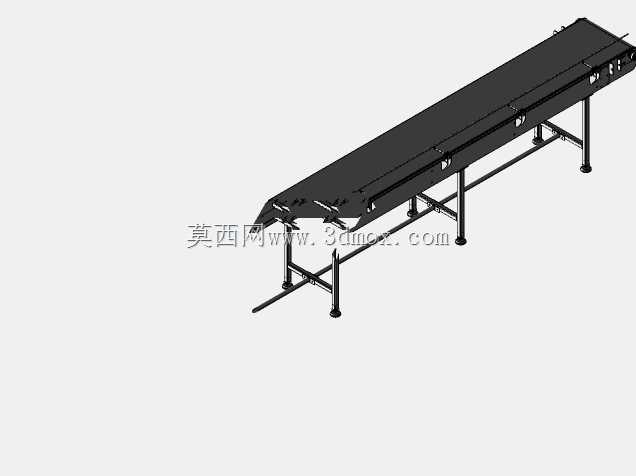

长距水平皮带输送设备三维结构设计

　　这款长距离水平皮带输送设备的三维结构，是针对车间内连续物料转运需求设计的通用型输送载体，在食品加工、电子组装、包装分拣、零部件加工等多个生产场景中都能适配，主要承担工序间的工件、成品、包装件的水平转运任务，替代人工重复搬运，降低生产流转中的人力损耗，同时保证物料输送节拍的稳定性，匹配前后端加工、检测、包装设备的运行节奏。

　　从结构设计逻辑来看，整体采用分段式机架拼接思路，主体支撑框架选用标准型钢焊接成型，支腿部分设计了可调节脚杯结构，能够适配车间地面存在的30mm以内的高度差，安装时无需额外做地面找平处理，降低现场施工难度。机架沿输送方向每隔1.2米设置一组横向支撑横梁，横梁上方安装皮带承托托板，托板采用低摩擦系数的高分子耐磨板材，减少皮带运行时的滑动阻力，同时避免皮带长期受物料重力下凹出现跑偏、磨损加剧的问题。

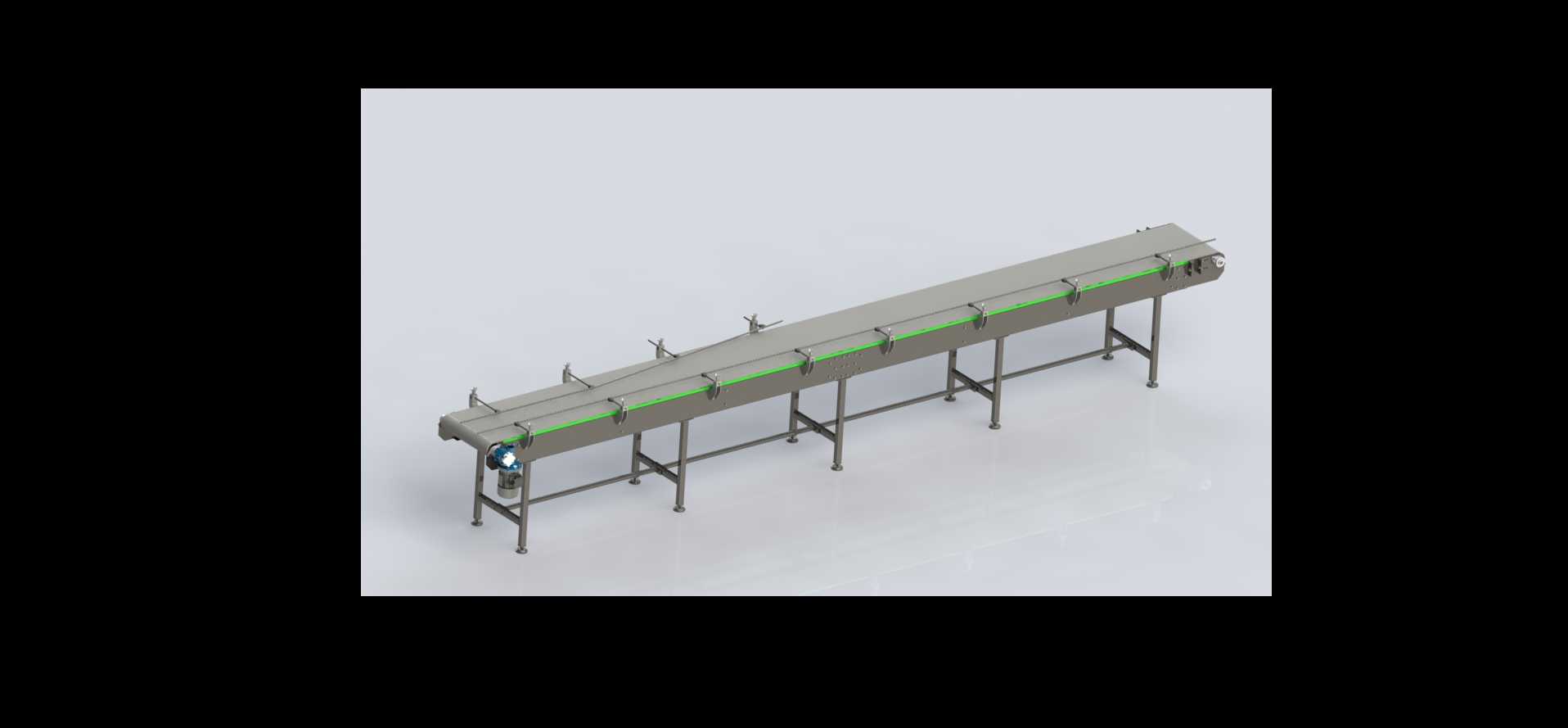

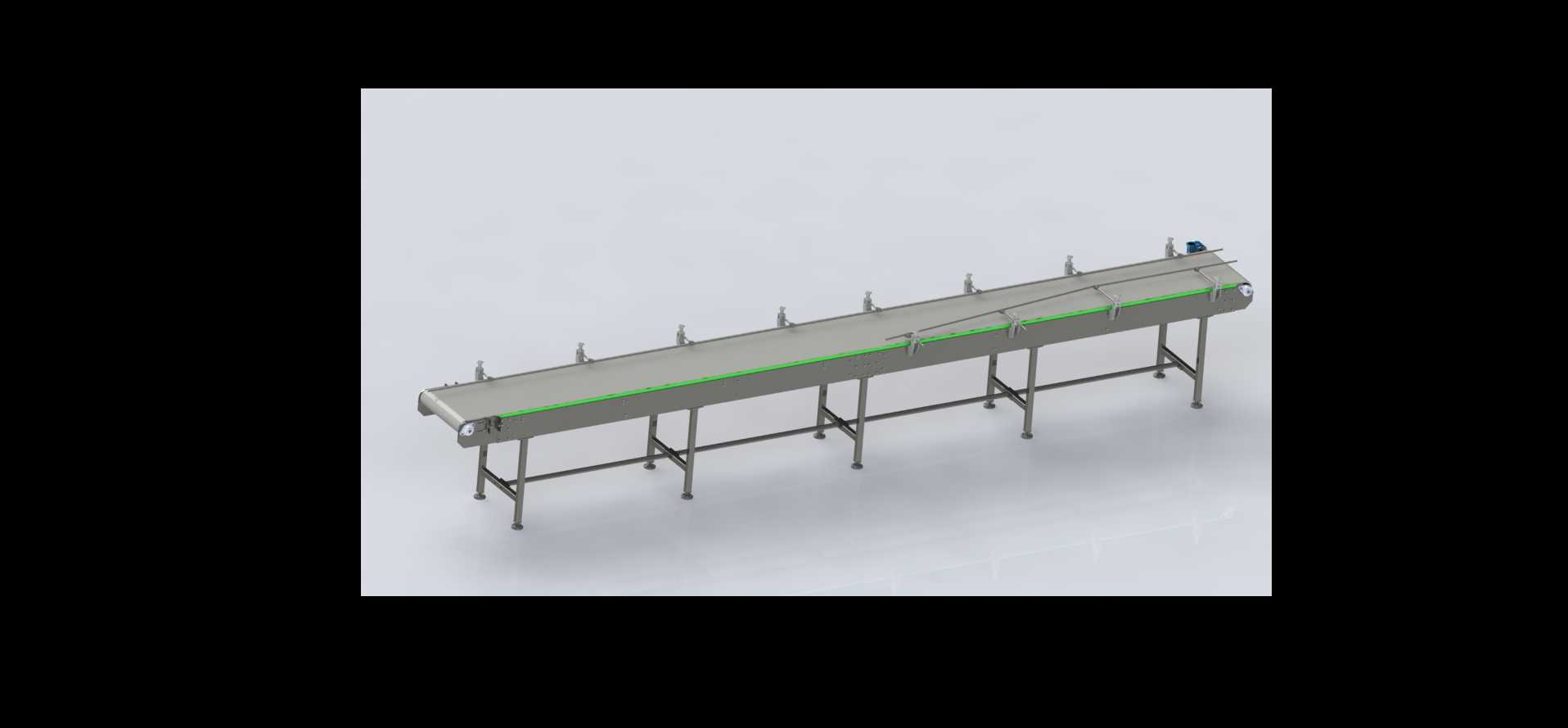

　　设备两端分别设置主动辊筒与从动辊筒，主动辊筒端连接驱动单元，从动辊筒端设计了张紧调节结构，通过两侧的调节螺栓可以调整辊筒的轴向平行度，同时张紧皮带，避免运行过程中皮带打滑、跑偏。皮带选用绿色PVC轻型输送带，表面平整摩擦力适中，既能够保证常规纸箱、塑料件、金属小件的输送摩擦力，不会出现物料与皮带相对滑动的情况，也便于日常清洁维护，适配多数普通生产车间的洁净度要求。沿皮带两侧的机架上，每隔固定间距设置了可调式挡边支架，挡边高度可以根据输送物料的外形尺寸灵活调整，防止物料在输送过程中从侧边掉落，部分挡边位置预留了传感器安装位，方便后续加装光电检测、计数、定位类元件，匹配自动化产线的信号采集需求。

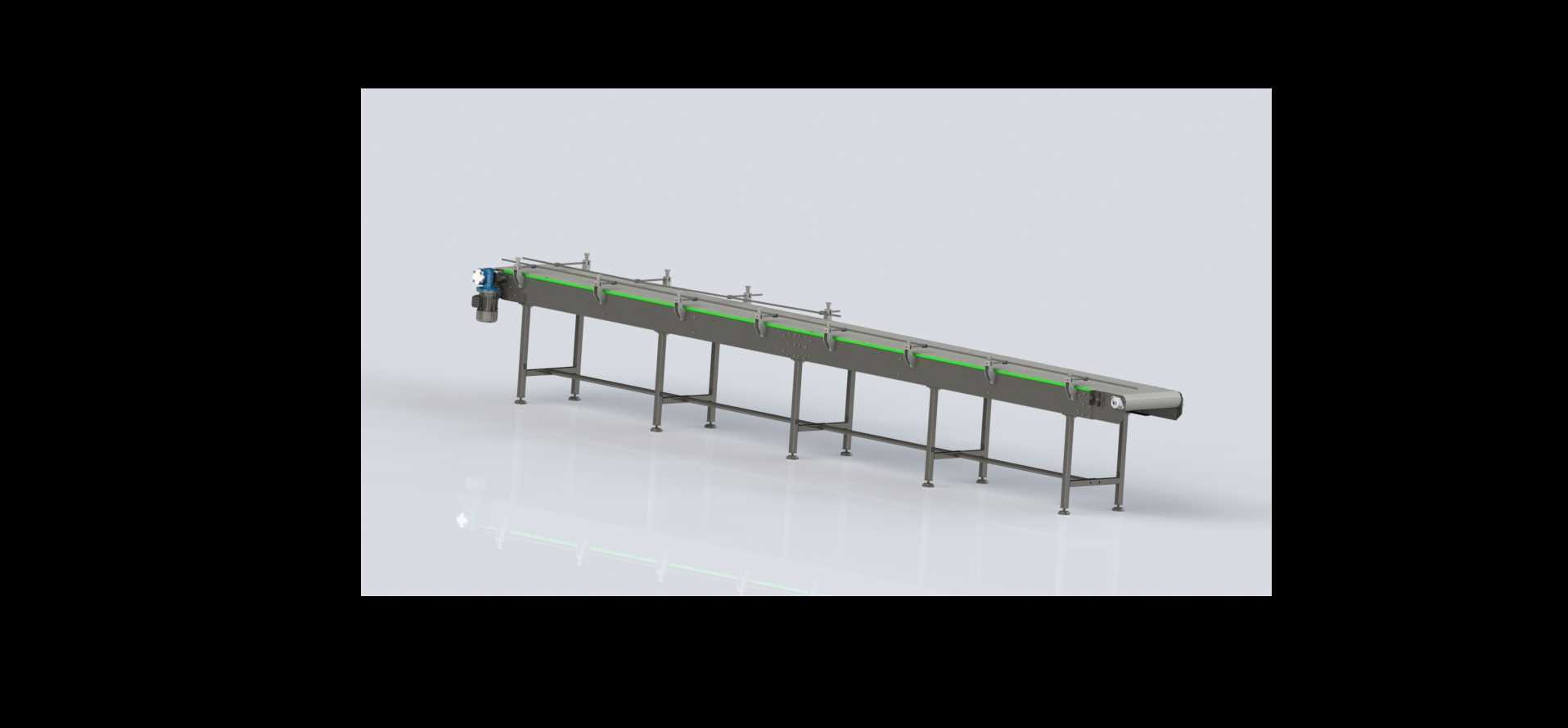

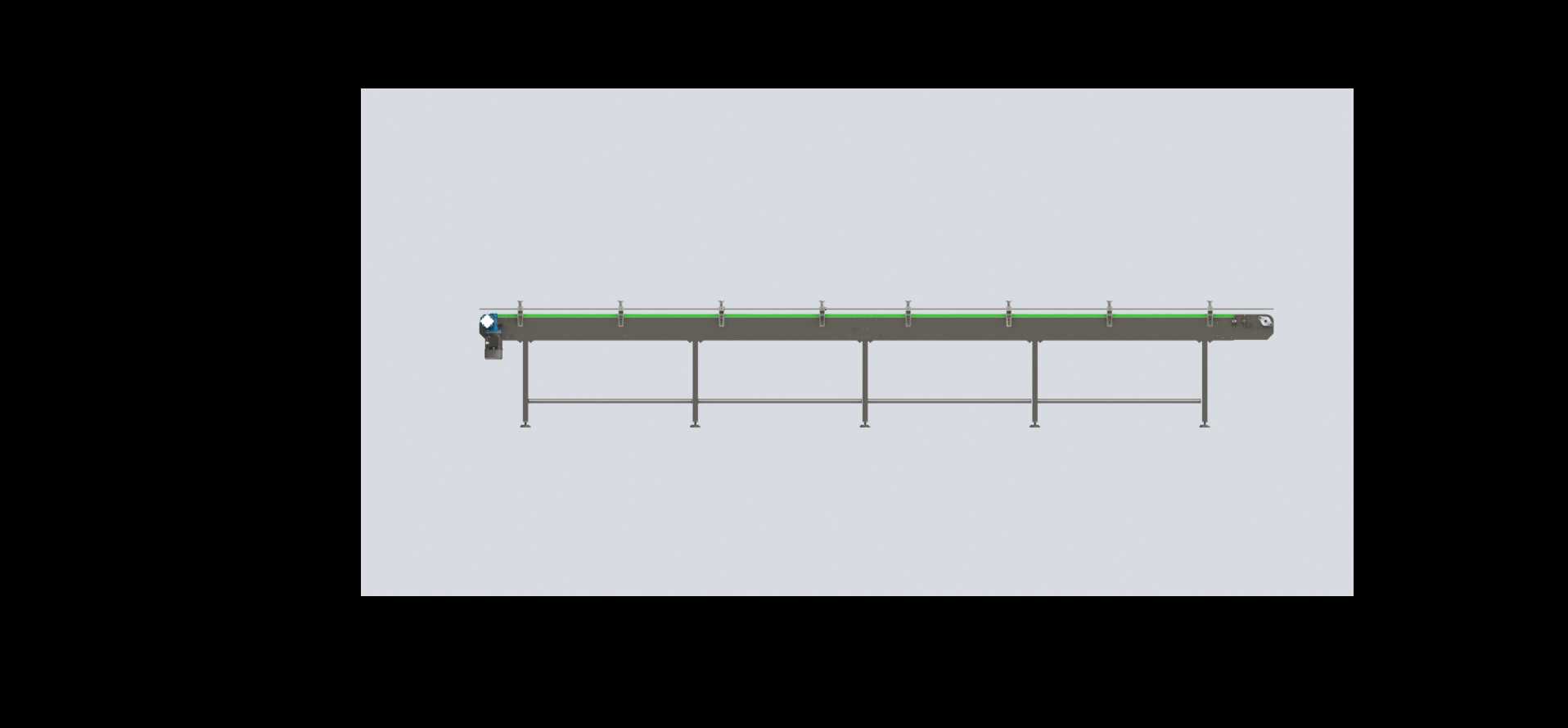

　　从安装边界尺寸来看，这款输送设备的有效输送宽度为400mm，整体长度可根据实际产线布局做模块化拼接，单段标准长度为6米，整体设备高度从地面到皮带工作面的距离可在700mm-900mm之间调节，能够适配多数工作台、加工设备的出料高度，无需额外做转接平台。设备整体宽度包含侧边支架在内为520mm，安装时两侧预留100mm的维护空间即可，不会占用过多车间通道面积。驱动单元采用侧装式布局，安装在主动辊筒端的机架侧面，不会额外增加设备的宽度方向尺寸，同时便于后期检修维护时拆卸更换驱动部件。

　　设计过程中重点考虑了设备的运行稳定性与维护便捷性，所有辊筒的安装座都采用可拆卸式螺栓连接，当辊筒出现磨损、轴承损坏时，无需拆解整个机架即可单独更换对应部件。皮带下方的承托托板也采用分段式螺栓固定，单块托板长度为1米，局部磨损后可单独更换，降低后期维护成本。支腿之间设置了横向斜撑结构，增强整体机架的刚性，避免设备满负载运行时出现机架晃动、共振的问题，保证输送过程的平稳性，即使输送重量在50kg/m以内的散件或整箱物料，也能保持稳定运行，不会出现皮带抖动、物料偏移的情况。

　　在实际产线适配中，这款输送设备既可以单独作为物料转运载体使用，也可以多段拼接组成长距离输送线，还可以与转弯输送机、提升机等设备组合，形成完整的车间物流输送系统。设备的驱动转速可根据生产节拍需求调整，常规运行速度在0-30m/min范围内可调，能够匹配不同生产节奏的产线需求，无论是慢节拍的手工装配线，还是快节拍的自动化包装线，都能通过调整驱动参数适配对应的输送速度。
