立式支架式旋风分离除尘装置结构

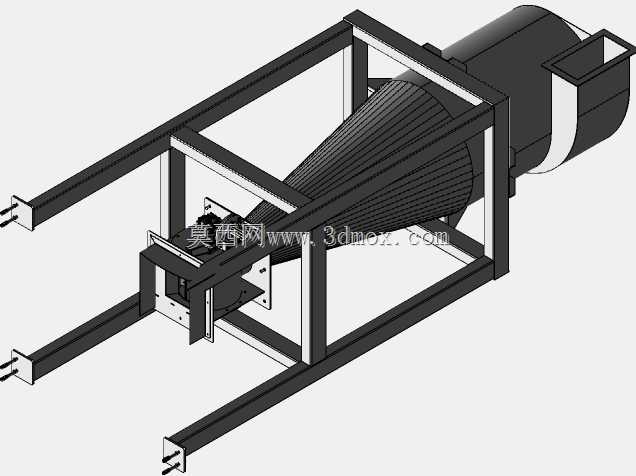

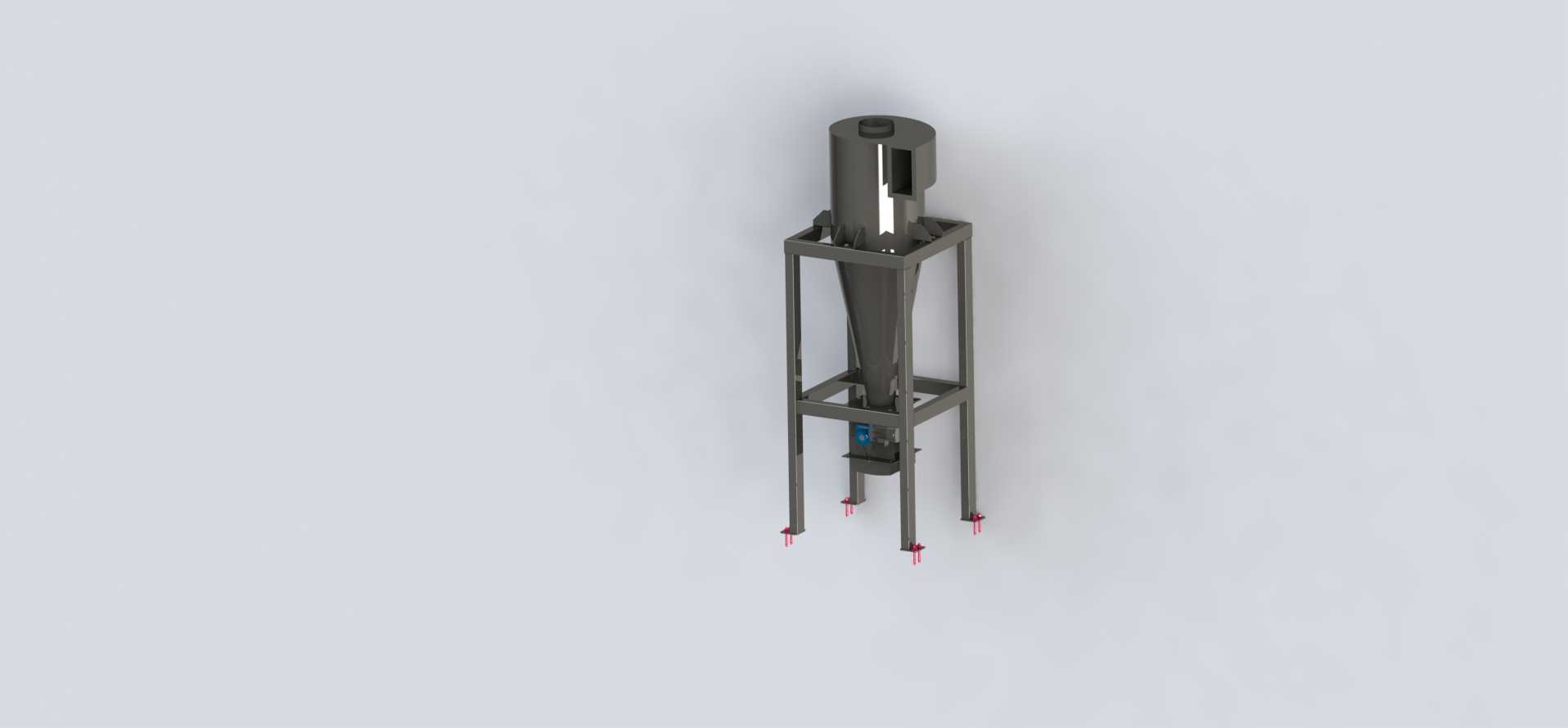

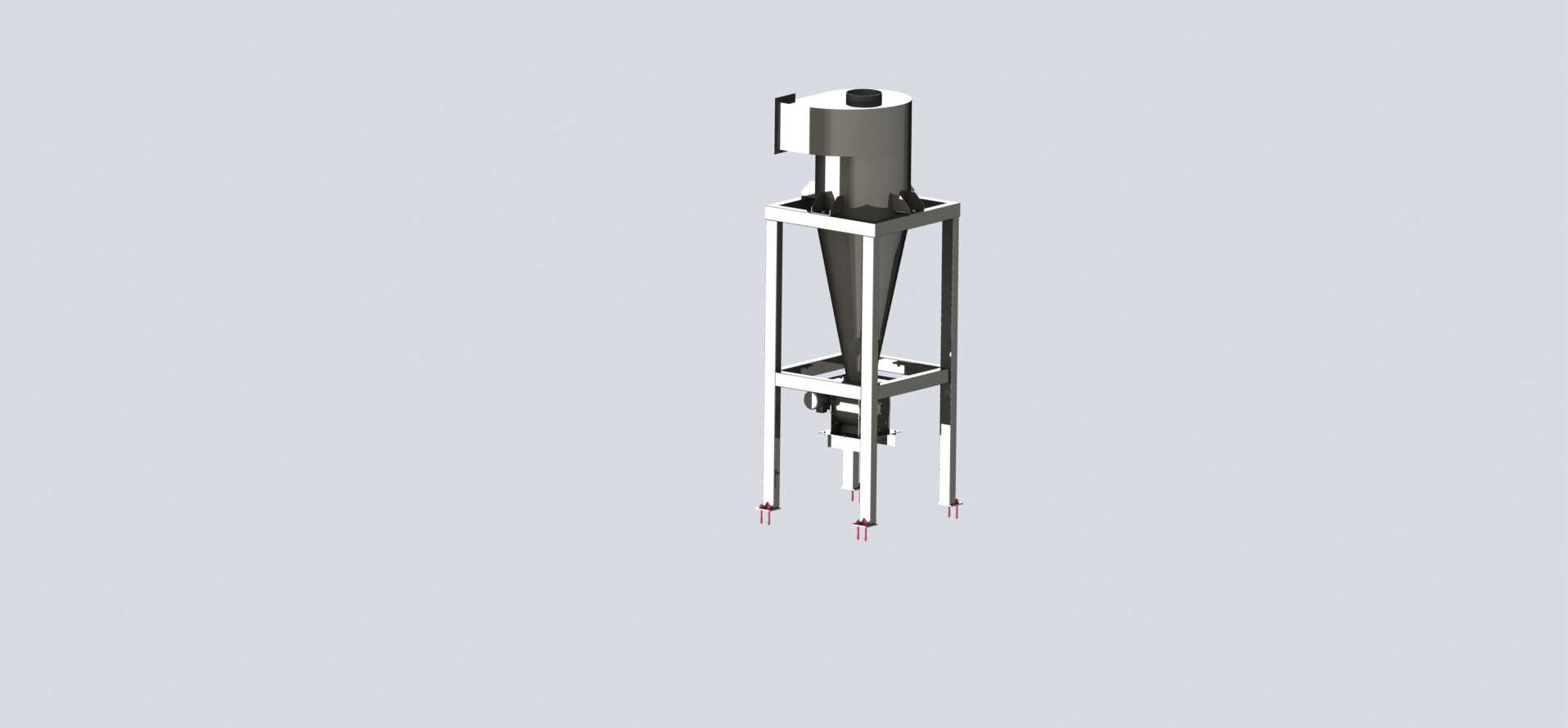

　　在粉体加工、建材生产、粮食筛分、金属切削打磨这类会持续产生含尘废气的生产场景里，旋风分离类设备始终是前置预处理环节的核心选型，不需要更换滤材、运行阻力稳定、可连续处理高浓度含尘气流的特性，让它在各类除尘系统的第一级承担大颗粒粉尘预分离的职责，能有效降低后端布袋除尘、滤筒除尘的过滤负荷，延长过滤元件的更换周期。这套立式带支架的旋风分离结构，整体采用上圆柱下圆锥的经典旋风流道构型，顶部设置切向进风口与中心排气筒，含尘气流从切向入口进入筒体后，会沿筒壁形成稳定的向下旋转外涡旋，气流中的固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部锥段，最终从锥底的排料口排出，经过分离净化后的气流则在锥段底部折返，形成向上的内涡旋，

　　从顶部中心的排气筒引出，进入后续的精处理环节。设计过程中首先要匹配处理风量确定筒体直径，筒体直径直接决定了设备的处理能力与分离效率上限，直径越小离心力越强，对细颗粒的捕集效果越好，但过小的直径会带来阻力过高、易被大颗粒杂物堵塞的问题，因此针对常规工业车间的预除尘需求，筒体直径通常控制在300-1200mm区间，对应单台处理风量覆盖1000-15000m³/h，可根据实际工况多台并联组合使用。锥段的锥角设计是影响排料顺畅度的关键，锥角过大会导致锥壁处的颗粒滑落速度变慢，容易在锥段积料搭桥，常规工况下锥角取15-20度即可保证颗粒顺畅下滑，针对磨琢性较强的粉尘，还可在锥段内壁增加耐磨衬层，减少高速颗粒对壁面的冲刷磨损。

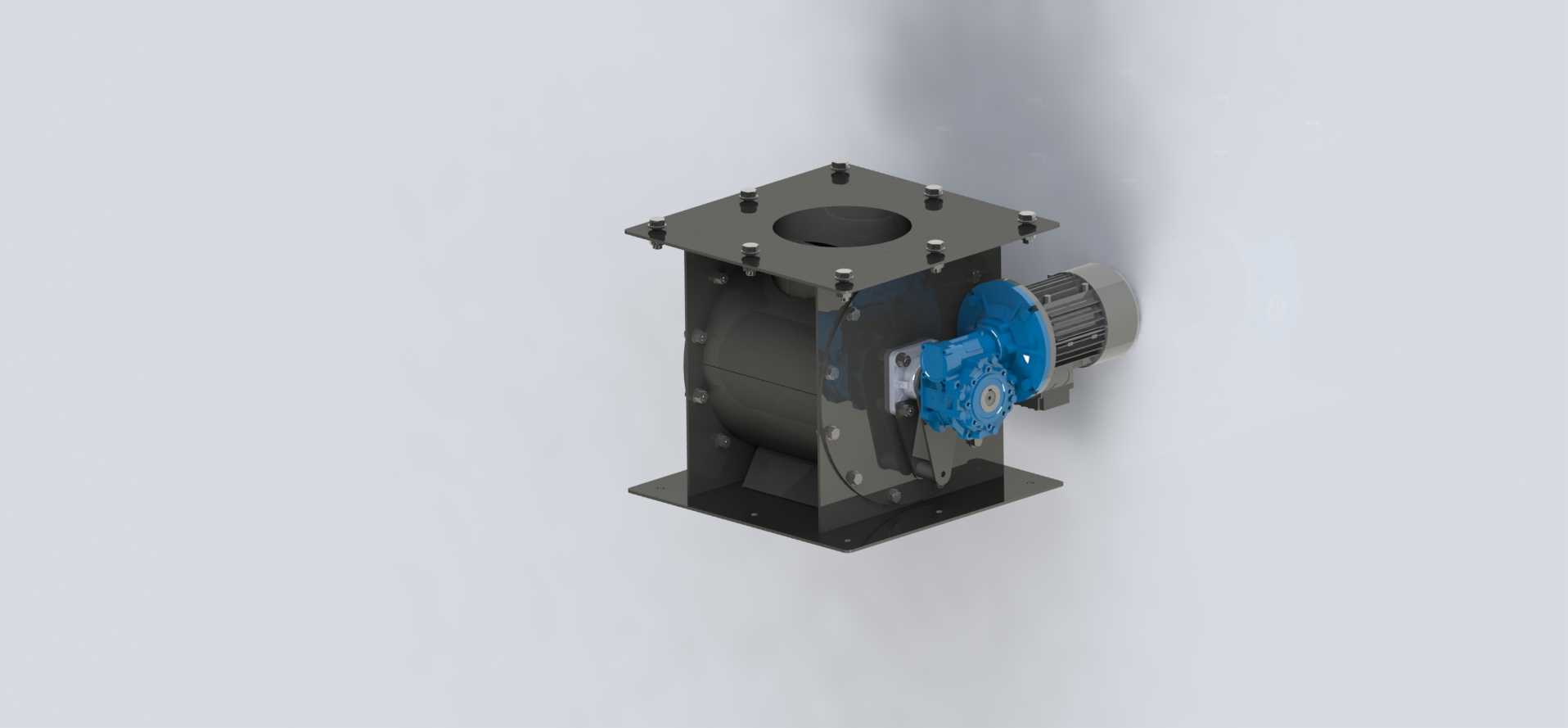

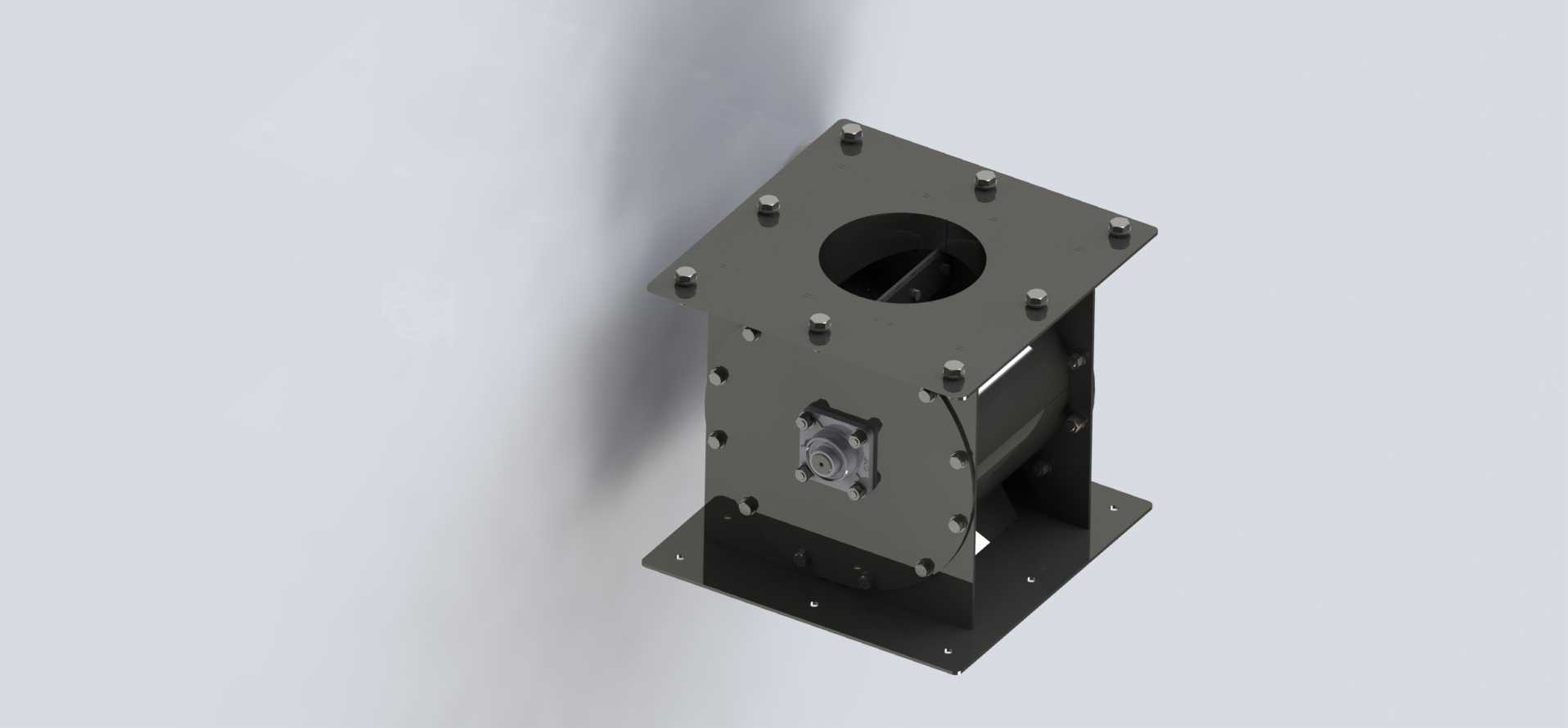

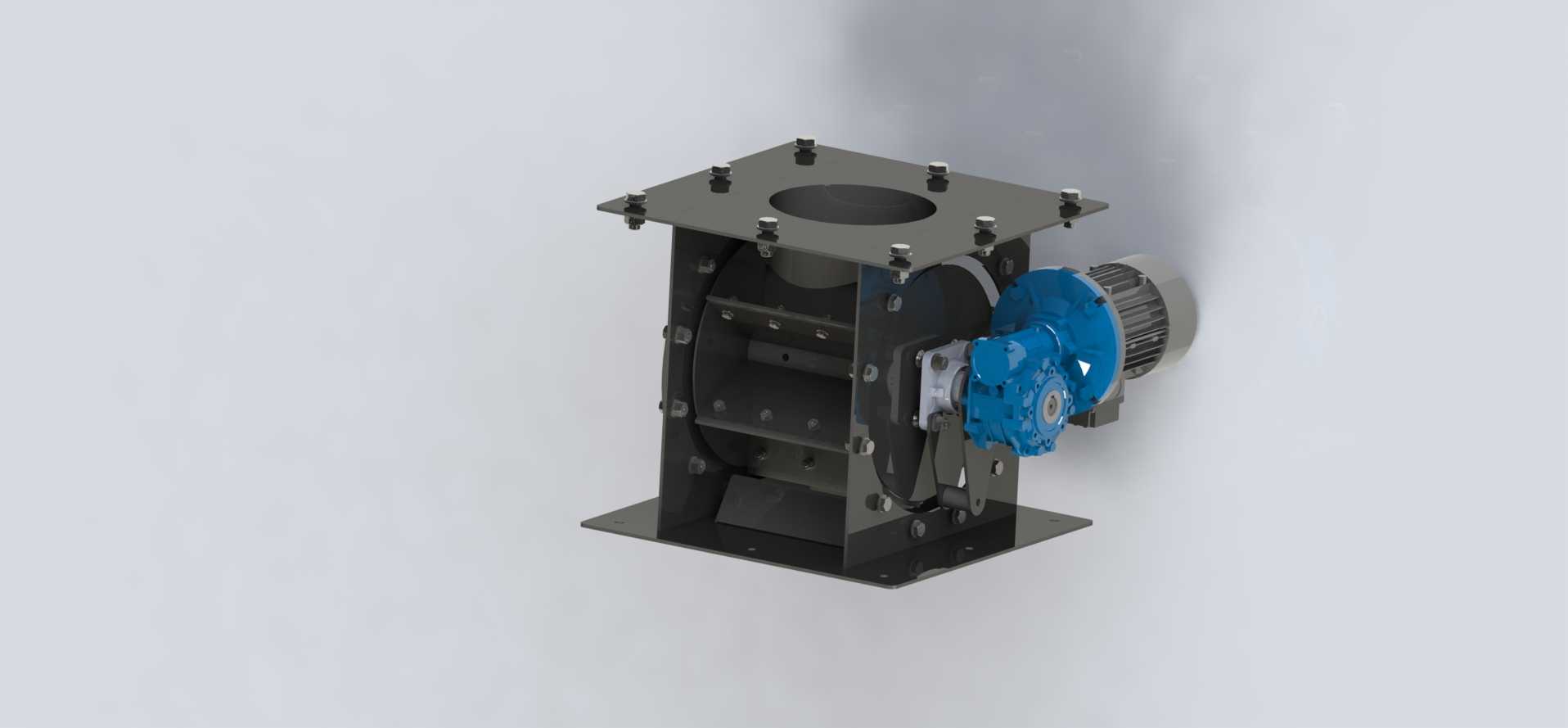

　　顶部的中心排气筒插入深度需要经过流场校核，插入过浅会导致部分未完成分离的气流直接短路排出，降低分离效率，插入过深则会将已经沉降到锥段的颗粒重新卷起，造成二次扬尘，常规设计中排气筒插入深度略低于进风口下沿即可，同时排气筒直径取筒体直径的0.5-0.6倍，保证内涡旋的流场稳定。外部的方管焊接支架采用四根立柱搭配多层横撑的结构，立柱底部设置可调脚杯，可在安装时调整设备的整体水平度，避免设备倾斜导致内部流场偏移，影响分离效果，支架的高度设计需要预留锥底排料装置的安装空间，通常锥底距离地面的高度要满足接料桶、关风器或者输灰设备的安装尺寸要求，常规预留高度在500-1200mm之间，可根据现场排料方式调整。进风口采用矩形切向结构，

　　进风口的宽高比通常取1:2到1:4，保证进入筒体的气流可以形成稳定的贴壁旋转流，避免进风直冲对面筒壁造成流场紊乱。设备整体的安装边界需要考虑检修空间，筒体侧面距离墙面或者其他设备的距离至少要留出600mm的检修通道，顶部排气筒位置要预留风管连接的操作空间，支架的脚杯需要固定在承重满足要求的混凝土地面上，避免设备运行时因气流脉动产生振动移位。实际应用中，这类旋风分离装置可单独用于收集粒径大于10μm的粗颗粒粉尘，也可作为多级除尘系统的第一级，先分离80%以上的大颗粒粉尘，降低后端精除尘设备的负荷，在木工车间、粮食加工车间、矿山破碎生产线、焊接烟尘集中处理系统中都有广泛应用，结构简单无运动部件的特点也让它的日常维护成本极低，只需要定期检查锥段排料口是否堵塞、壁面磨损情况即可长期稳定运行。建模过程中需要重点保证筒体与锥段的同轴度，切向进风口与筒体的相贯线要平滑过渡，避免出现凸起或者凹陷干扰内部流场，支架的焊接节点要做加强处理，保证整体结构的刚性，避免设备运行时产生共振。
