工业散料储料分料给料装置结构设计

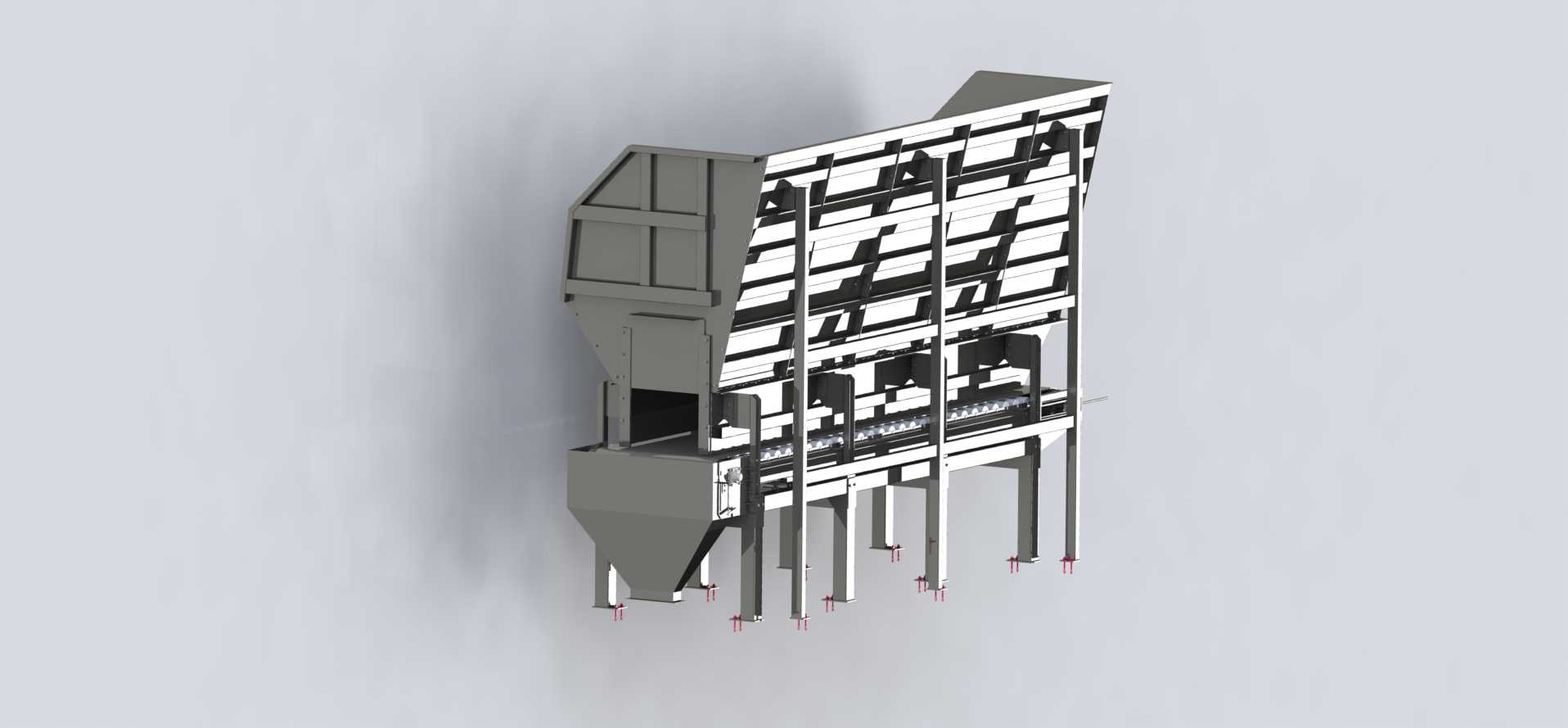

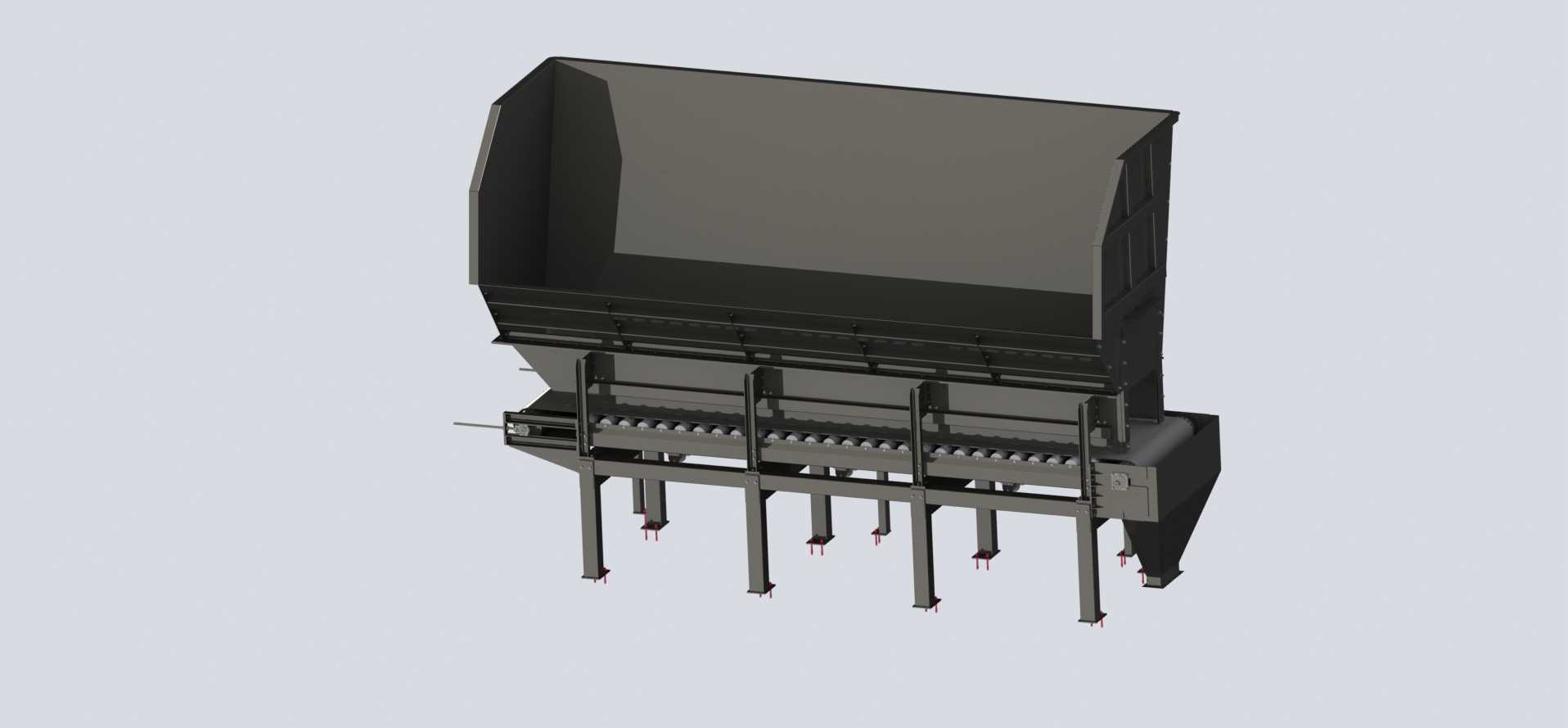

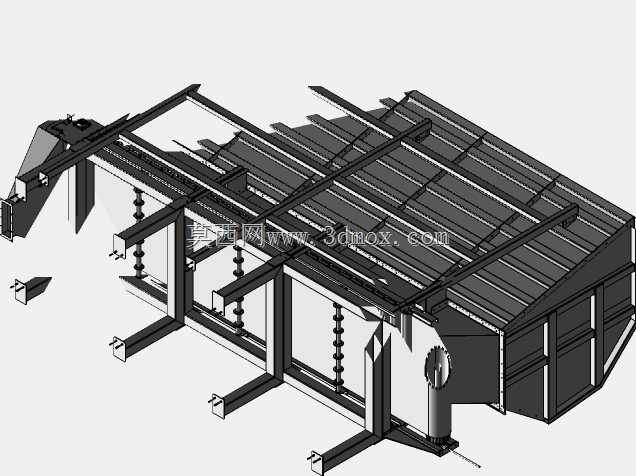

　　这套三维结构针对散状物料处理工段的中转衔接需求设计，主要应用在矿山、建材、粮食加工、冶金等行业的物料输送流程中，承担上游来料暂存、均匀分料、定量给料的核心作用，衔接破碎、筛分、配料、包装等前后工序，避免上游来料不均导致的下游设备堵料、空载、负荷波动问题。从结构布局来看，上部采用大敞口渐扩式受料斗设计，进料端宽度匹配上游皮带输送机的卸料轨迹，斗体侧壁倾斜角度经过散料安息角校核，针对含水率8%-15%的常见散料，侧壁倾角设置为58度，避免物料粘附架桥，斗体内部设置两道竖向导流筋板，分散来料对斗壁的直接冲击，同时引导物料向下方分料槽均匀分布，避免单侧积料导致的设备偏载。下部支撑结构采用六组等距分布的型钢支腿，

　　支腿底部设置带地脚螺栓孔的安装底板，安装时需保证支腿上平面的平面度公差不大于2mm/m，整体设备的安装高度可根据下游接料设备的进料口标高调整支腿长度，常规配置下设备总高度为4.2米，上部料斗横向宽度3.6米，纵向深度2.8米，下部给料段的出料口宽度匹配下游皮带机的带宽，预留150mm的导料槽安装余量。给料核心段采用多槽并列式结构，共设置12个独立的分料出料槽，每个出料槽上方配置独立的调节闸板，可根据下游工序的物料需求单独调整每个槽口的出料开度，实现单路或多路的定量给料，闸板采用插板式结构，配合侧边的耐磨衬板，长期受物料冲刷的部位衬板厚度为12mm，采用耐磨锰钢材质，磨损后可单独拆卸更换，无需整体更换槽体，降低后期维护成本。

　　给料驱动端设置在设备侧部，采用偏心连杆机构带动给料槽做往复直线运动，运动行程设置为30mm，往复频次根据物料特性可在200-400次/分钟区间调整，针对流动性较好的颗粒物料采用低频次大行程配置，针对粉状易扬尘物料采用高频次小行程配置，减少给料过程中的扬尘外溢。设备整体的受力框架采用型钢焊接结构，主框架选用H型钢作为承重梁，焊接后整体做去应力退火处理，避免长期受交变载荷出现焊缝开裂、结构变形问题，料斗内壁与物料接触的所有面均铺设可更换的耐磨衬板，衬板通过沉头螺栓固定在斗壁上，螺栓头低于衬板表面2mm，避免物料冲刷螺栓头导致的松动脱落。设计过程中重点校核了支腿的压杆稳定性，在满料工况下，料斗内物料总重约28吨，加上设备自重11吨，

　　总载荷39吨均匀分布在六组支腿上，单支腿承受载荷约6.5吨，通过压杆稳定计算，选用16号槽钢作为支腿主材时，稳定安全系数达到3.2，满足重载工况下的长期使用要求。同时考虑设备检修需求，在料斗侧部设置了1.2米宽的检修平台，平台周边设置1.1米高的防护栏杆，检修人员可通过侧面的直梯到达平台，对闸板、衬板、驱动机构进行日常维护，料斗上部设置网格状防护格栅，格栅间隙不大于150mm，防止大块物料或者检修杂物落入料槽卡滞给料机构。在安装边界方面，设备进料端上方需要预留至少0.8米的安装检修空间，方便吊装更换衬板，侧部驱动端需要预留1.5米的操作空间，用于驱动机构的拆装维护，设备基础需要做200mm厚的混凝土承台，承台水平度公差不大于3mm，地脚螺栓采用M24的膨胀螺栓或者预埋螺栓，埋深不小于300mm，保证设备运行过程中无明显晃动。针对不同物料的特性，该结构可做适应性调整，比如处理高温物料时，料斗衬板更换为耐热钢材质，处理强磨蚀性物料时，衬板厚度增加至20mm，处理易结拱的粉状物料时，可在料斗侧壁加装振动器，通过低频振动破坏物料的架桥结构，保证下料顺畅。整个结构的模块化设计程度较高，上部料斗、中部支撑框架、下部给料机构均可拆分运输，现场通过螺栓拼接组装，无需大型焊接设备，降低现场安装的难度与成本，各模块的连接面均设置定位销，保证组装后的形位公差符合设计要求，避免因组装偏差导致给料机构卡滞、漏料等问题。
