散料输送筛分一体化工业设备结构

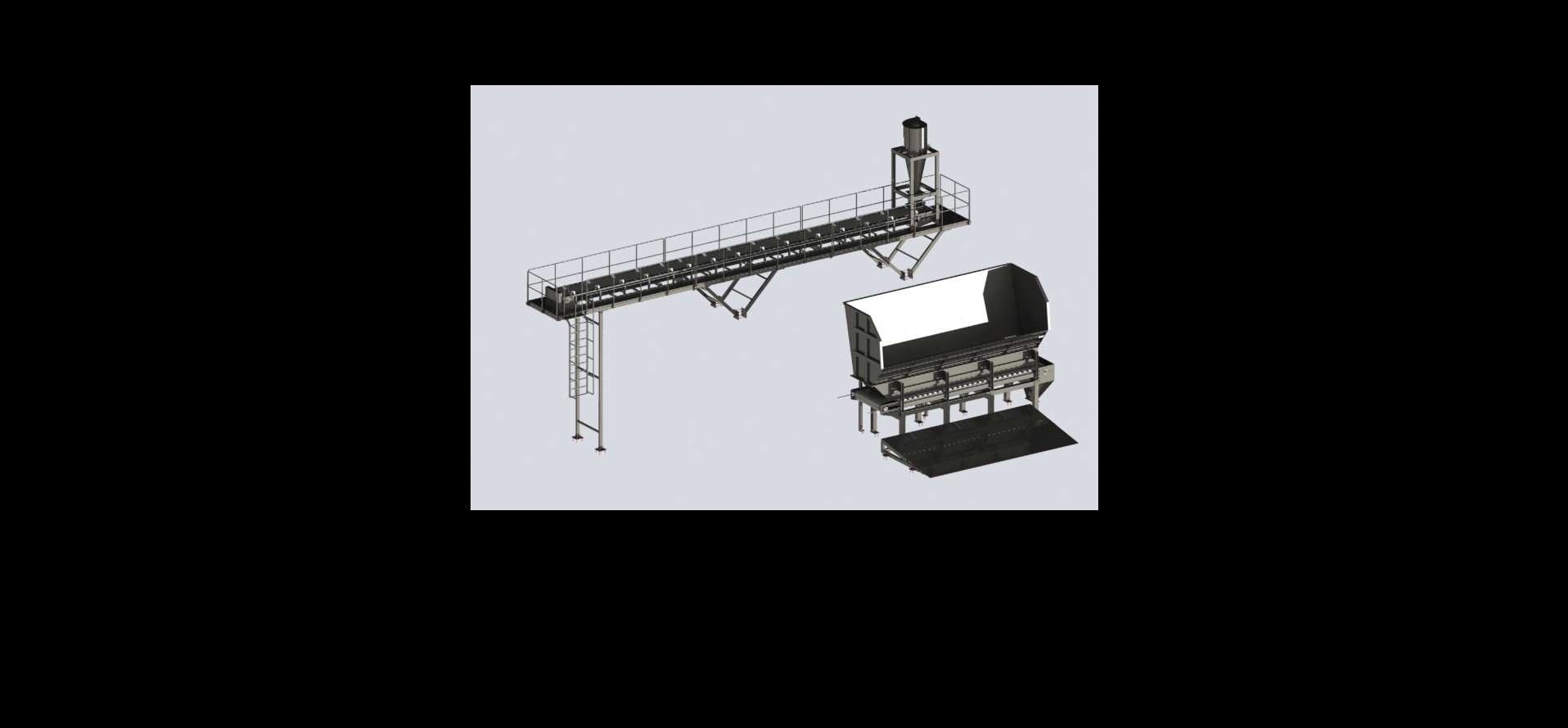

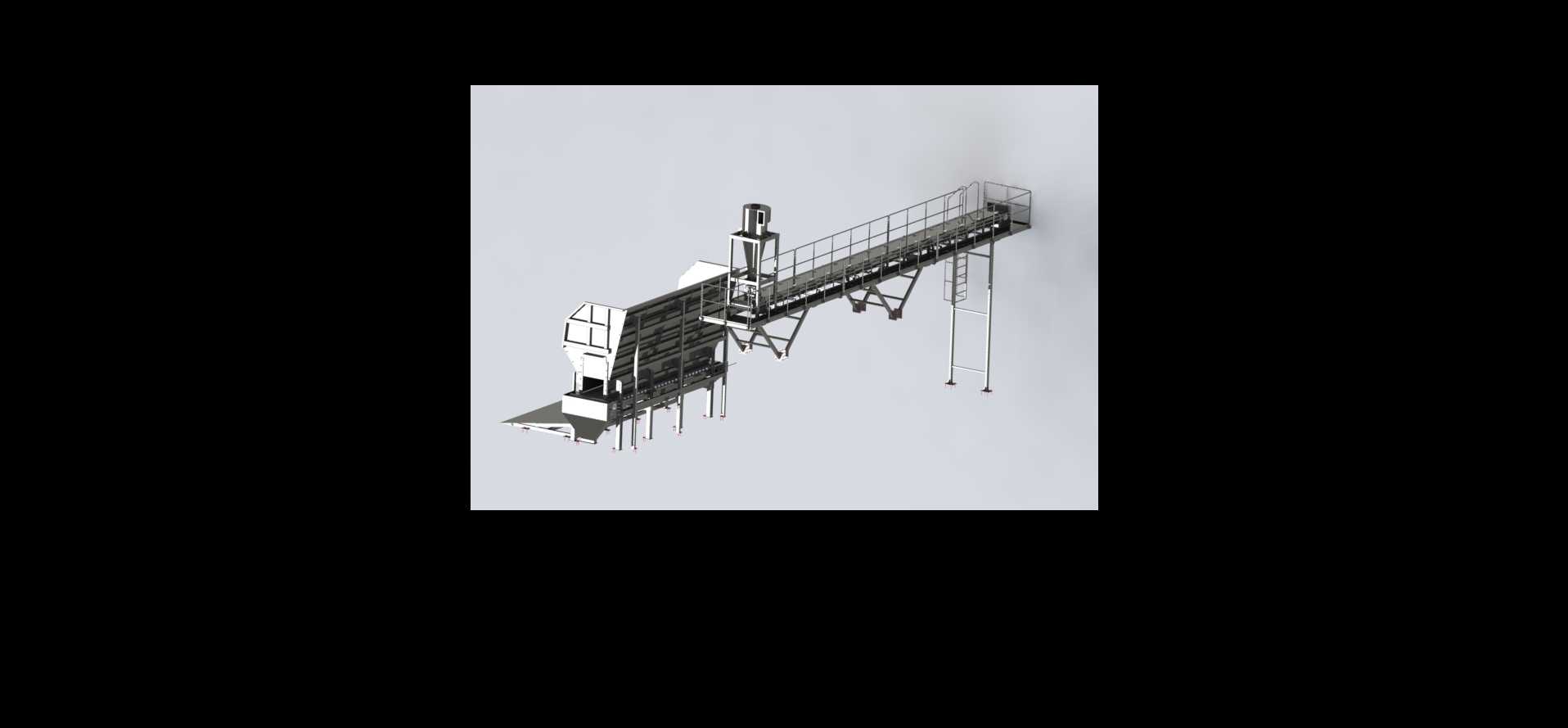

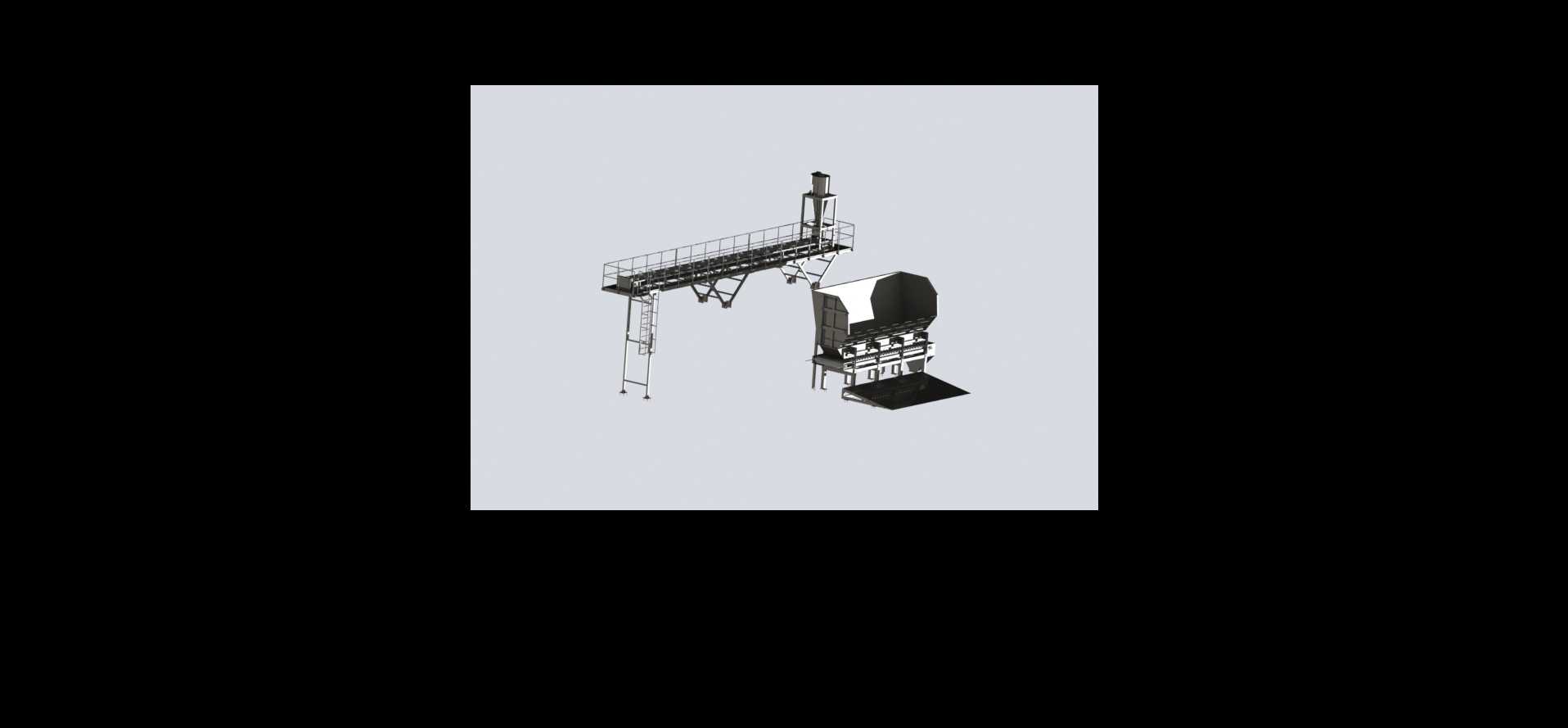

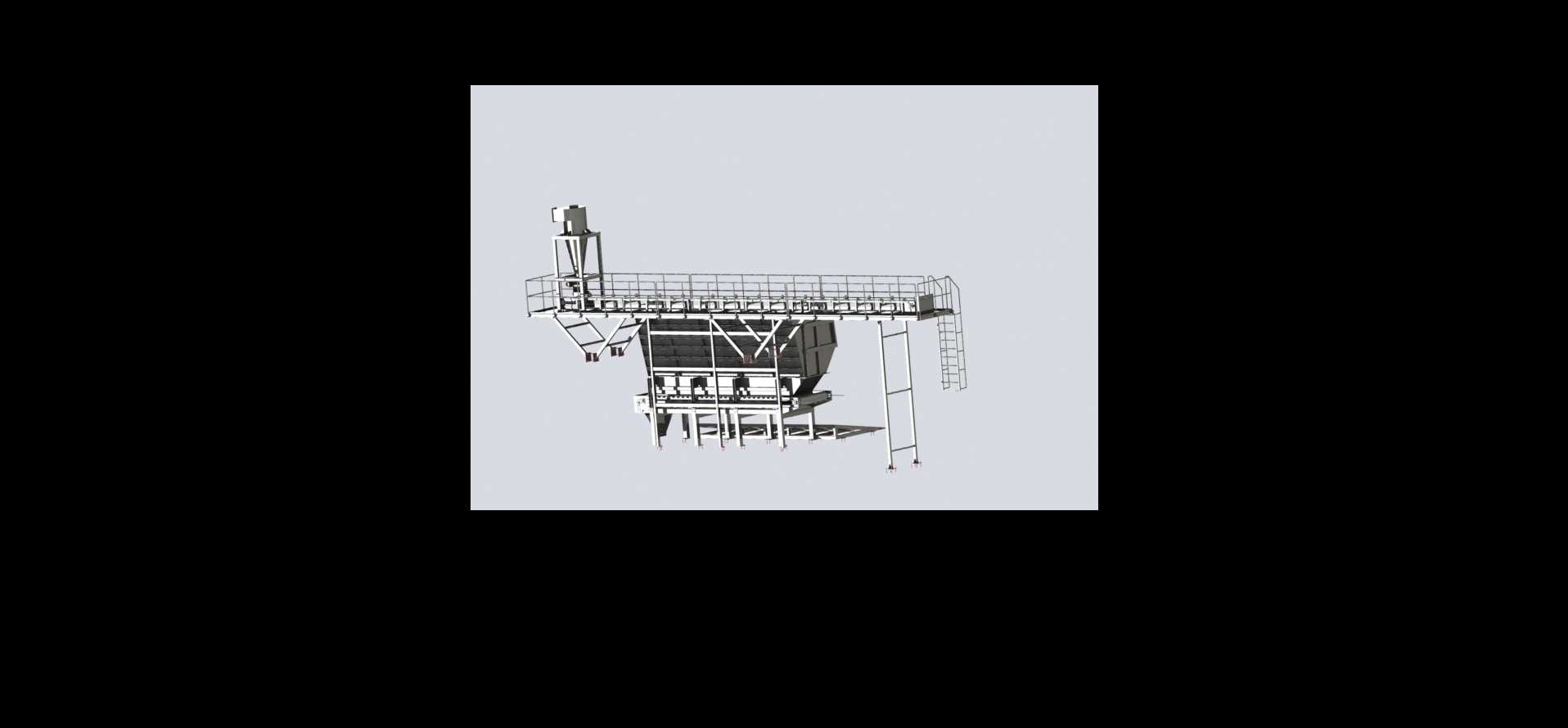

　　这套三维结构对应的设备，主要面向矿山、建材、粮食加工等散状物料处理场景，承担长距离物料转运与初步筛分分级的核心功能，是散料处理生产线中衔接上游出料与下游加工环节的关键配套单元。从结构组成来看，整套设备分为高架输送栈桥与落地筛分接料两个独立但功能联动的模块，两个模块的安装定位需要匹配现场物料流转的高差要求，避免物料下落过程中出现过度扬尘或者卡堵问题。高架栈桥部分采用型钢焊接桁架结构，走台面铺设防滑格栅板，两侧设置符合安全规范的防护栏杆，配套直爬梯连通地面与栈桥操作面，爬梯踏步做防滑处理，顶部设置护笼结构满足高空作业安全要求；栈桥的支撑腿采用可调式地脚结构，可根据现场地面平整度调整安装高度，支撑腿与主桁架之间设置斜向加强筋，

　　抵消满负荷运行时的横向晃动量，栈桥端部设置的受料斗配套导流挡板，可减少物料下落对输送带的直接冲击，延长输送带的使用寿命。落地的筛分接料单元采用框架式方管焊接结构，上部设置倾斜式导料槽，承接栈桥输送过来的物料，导料槽的倾斜角度根据散料的安息角设计，确保物料可以依靠自重顺畅滑入筛分腔，不会出现积料堵料的问题；筛分腔下部设置多层筛网安装位，可根据物料分级需求更换不同孔径的筛网，设备底部设置倾斜式出料导板，不同粒径的物料可通过各自的出料口分流到下游的输送或者存储设备中，设备侧面设置可开启的检修门，方便日常更换筛网、清理卡滞物料，设备底部同样设置可调地脚，可调整整机水平度，避免运行过程中因基础不平产生异常振动。设计过程中，

　　首先需要核算整套设备的物料处理通量，根据每小时的物料通过量确定栈桥的宽度、输送带的运行速度，以及筛分单元的筛面面积，避免出现通量不足导致的物料溢出问题；其次要考虑不同物料的磨损特性，对于矿石等磨琢性强的物料，所有与物料接触的板面都需要做耐磨处理，比如加装耐磨衬板、做表面堆焊处理，延长易损件的更换周期；还要考虑现场安装的运输边界，整套结构拆分后的单个部件尺寸需要满足公路运输的限高限宽要求，连接位置采用螺栓连接而非满焊结构，方便现场快速组装，减少现场焊接的工作量。安装边界方面，高架栈桥的安装高度需要根据下游筛分设备的进料口高度确定，栈桥与筛分设备之间预留足够的落料高差，同时要保证栈桥支撑腿的安装位置避开现场的其他管线、设备基础，

　　两个模块之间的水平距离要匹配落料轨迹，避免物料落到筛分设备外部；设备周边需要预留足够的检修空间，栈桥爬梯侧预留不小于一米的通行空间，筛分设备的检修门侧预留不小于一点五米的操作空间，方便人员开展日常维护作业。结构受力核算时，需要考虑满负荷运行时的动载荷，包括物料重量、设备自重、运行振动带来的附加载荷，所有钢结构的型材选型都要满足强度与刚度要求，避免运行过程中出现结构变形，影响设备正常运行；栈桥的护栏高度、踢脚板高度都要符合高空作业平台的安全规范，防止人员或者工具从高空坠落。
