因杰托拉自动化生产线设备结构设计

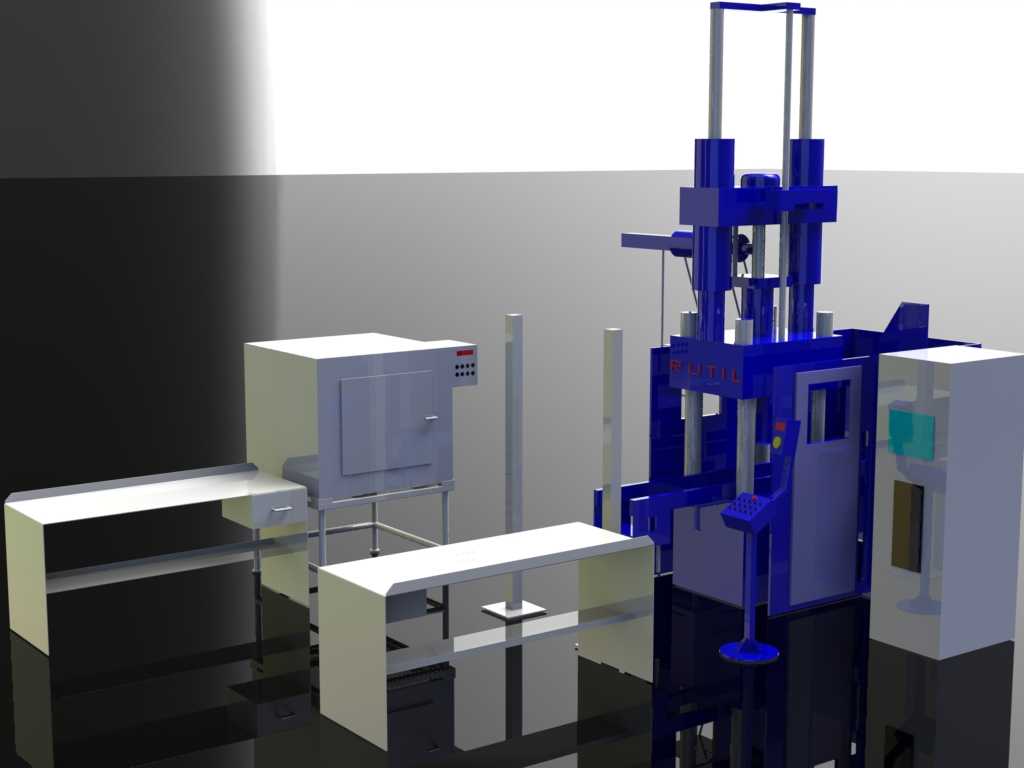

　　这套产线三维结构的设计，最初是围绕中小型精密零部件的整线加工流转需求展开的，在做结构排布的时候，首先要考虑的是车间现有场地的适配性，整体设备的占地边界控制在长12米、宽6米的矩形区域内，主操作面预留1.2米的人员通行与维护空间，设备后侧预留0.8米的管线布设通道，所有外接的气路、电路接口都统一布置在设备后侧的集成线槽内，避免现场布线时出现管线交叉干涉的问题。

　　产线核心的立式压装主机采用四柱式框架结构，这种结构的优势在于压装过程中受力均匀，不会因为偏载导致立柱磨损或者压装精度下降，主机的压装行程预留了300mm的调节余量，可以适配不同高度的工件压装需求，压头位置设计了快换接口，更换不同规格的压头只需要松开两个锁紧螺钉即可完成，不需要额外的工装调整，能大幅缩短换型的时间。主机旁侧设置的独立控制柜体，内部预留了PLC模块、伺服驱动器的安装空间，柜体的散热孔采用下进上出的风道设计，配合顶部的散热风扇，可以保证长时间运行时柜内温度不会超过元器件的耐受阈值，柜体的操作面板高度设置在1.4米，符合操作人员站立操作的人体工程学要求，不需要弯腰或者抬手就能完成所有参数调整与启停操作。

　　产线两侧的输送台采用铝型材框架搭建，台面高度统一设置在0.8米，和上下游工序的输送线高度保持一致，输送台的侧边设计了可调节的导向条，导向条的间距可以根据工件的宽度进行无级调整，适配不同尺寸的工件流转需求，输送台的下方预留了工件暂存的空间，可以放置待加工或者已加工的工件周转箱，不需要额外在产线旁设置暂存架，节省车间的占地空间。输送台和主机之间设置了工件定位工位，工件流转到该位置时会被挡停机构限位，同时定位销升起完成工件的精准定位，保证压装时的位置精度控制在0.02mm以内，避免出现压装偏斜导致的工件报废问题。

　　在做三维建模的时候，所有的运动部件都做了干涉检查，比如压头下行到最低位置时，和输送台台面、定位工装之间预留了5mm的安全间隙，不会出现运动碰撞的问题；设备的安全防护方面，主机的操作侧设置了安全光栅，当有人员肢体进入危险区域时，设备会立刻停止运行，避免安全事故的发生，所有的外露传动部件都设置了透明的亚克力防护盖板，既可以观察设备的运行状态，又能防止杂物卷入传动机构。

　　这套产线的结构设计没有采用复杂的特殊定制部件，80%以上的结构件都可以采用标准型材和标准件加工组装，大幅降低了设备的制造成本和后期的维护成本，易损件比如输送滚轮、导向条都采用标准件，损坏后可以直接采购替换，不需要单独定制加工。在布局上充分考虑了单人操作的可行性，操作人员只需要在产线的上料工位放置工件，后续的输送、定位、压装、下料都可以自动完成，一个操作人员可以同时照看2-3条同类型的产线，能有效降低生产环节的人力成本。

　　另外在设计的时候也考虑了设备的搬迁与重组需求，整个产线分为主机单元、两个输送台单元、控制单元四个独立模块，每个模块的底部都设置了可调脚杯和脚轮，调整脚杯的高度就可以完成设备的水平校准，需要搬迁的时候只需要松开脚杯，就可以通过脚轮推移设备，不需要完全拆解后再运输，重组的时候只需要对接各个模块之间的电、气接口，重新校准定位精度即可投入使用，适配多品种小批量生产场景下的产线快速调整需求。
