带侧挡导向结构的辊筒输送设备

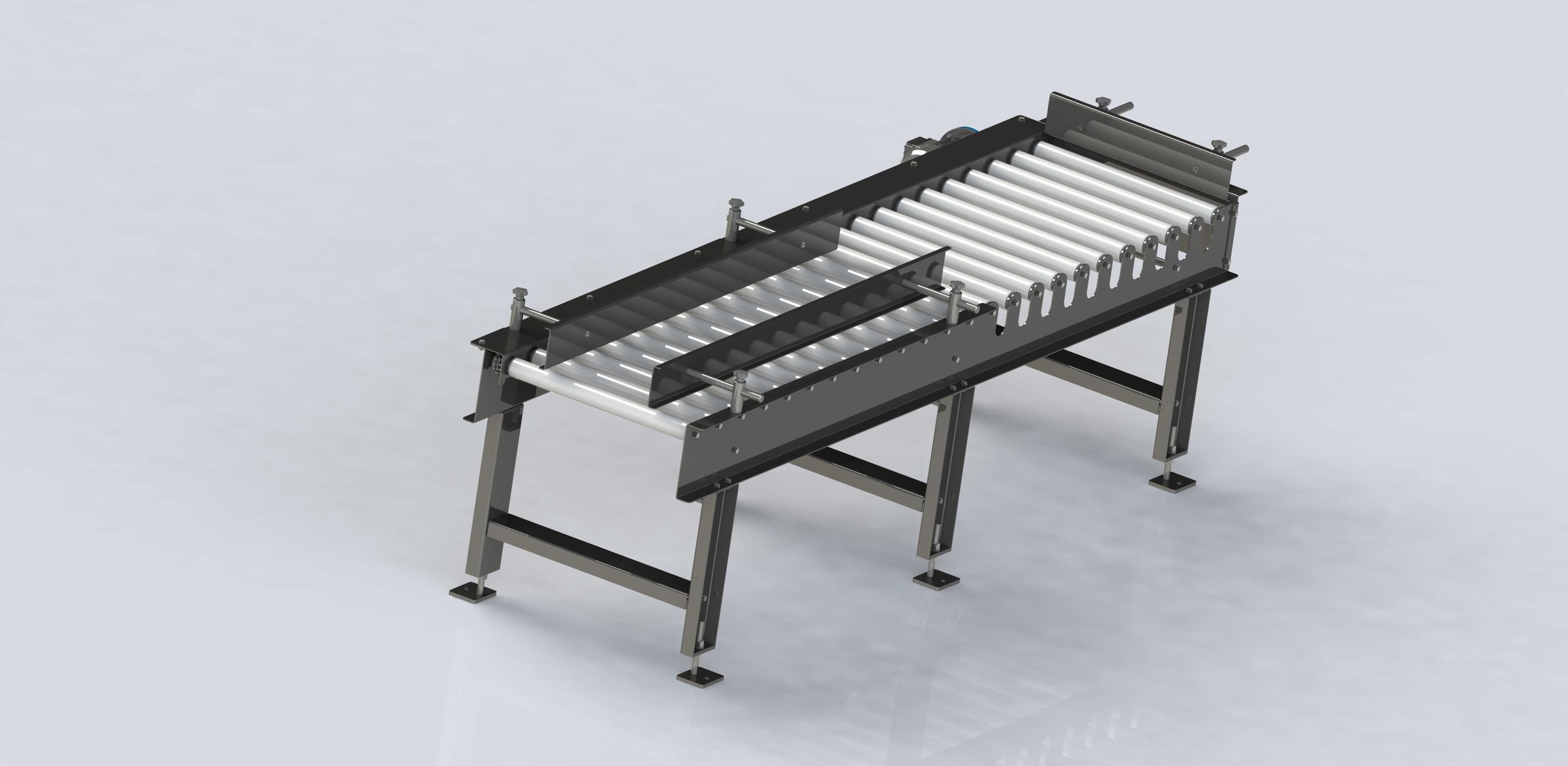

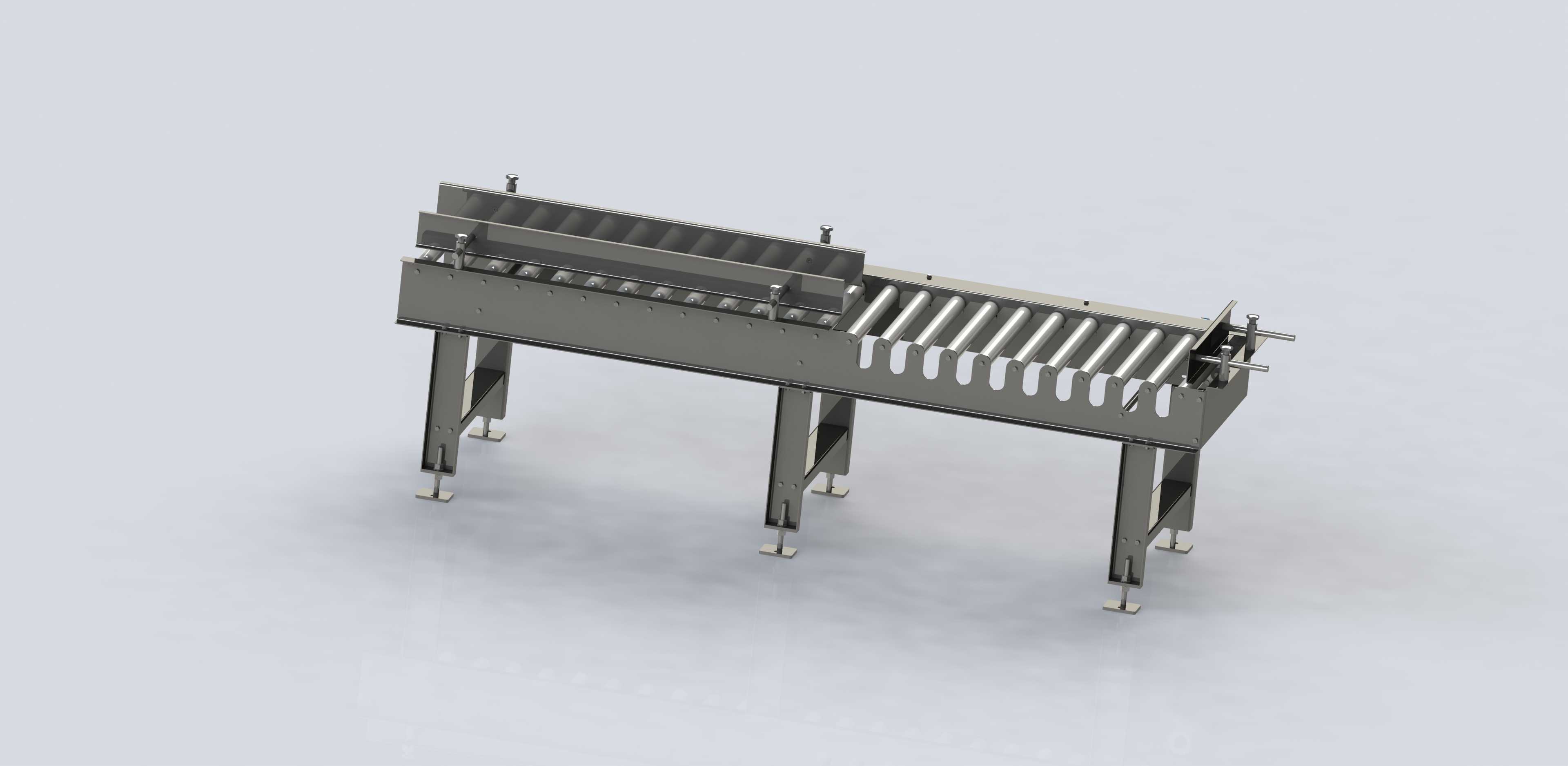

　　这款辊筒输送结构主要面向生产车间内的箱装、规则块状工件的短距离转运场景，常见于包装线末端、分拣工位衔接、加工工序间的物料传递环节，可独立作为输送单元使用，也可多段拼接组成长距离输送线，适配日化、食品包装、五金加工、电子组装等多个行业的平面物料输送需求。设备主体采用多根平行排布的无动力辊筒作为承载面，辊筒两端通过轴承座固定在两侧的侧梁上，辊筒间距根据常规输送工件的最小底面尺寸设计，避免小型工件卡滞在辊筒间隙中，同时保证输送过程中工件底面受力均匀，不会出现局部凹陷或卡停问题。两侧设置的可调式导向挡边是该结构的核心功能部件，挡边通过螺栓与侧梁上的长槽孔连接，可根据输送工件的实际宽度调整两侧挡边的间距，对输送过程中的工件起到导向纠偏作用，

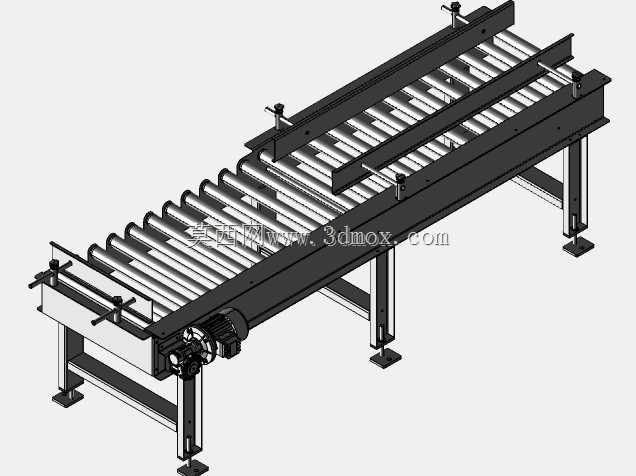

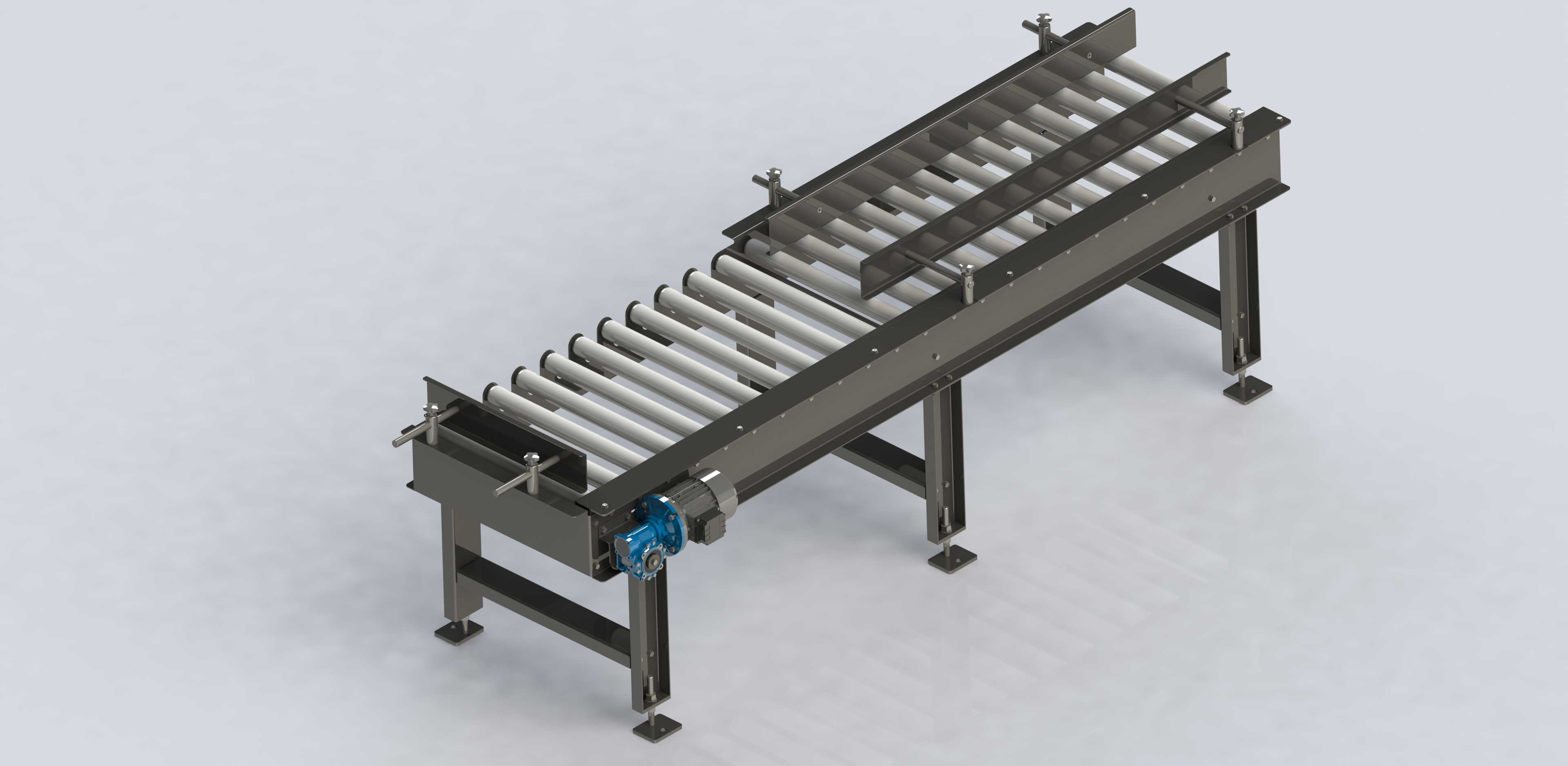

　　避免工件在输送过程中偏移掉落，尤其适配底面规整、需要沿固定路径输送的工件，无需额外加装导向机构即可保证输送路径的一致性。设备的支撑腿采用方管焊接结构，每条支腿底部配置可调脚杯，可根据现场地面的平整度调整支腿高度，调整范围覆盖常规车间地面的高度差需求，保证整个输送面处于水平状态，无动力状态下工件可依靠重力或人工推送实现平稳滑动，若配套驱动模组也可快速改装为动力辊筒线，支腿与侧梁之间通过螺栓连接，运输过程中可拆分收纳，现场组装无需复杂焊接作业，仅需常规扳手即可完成整体装配。侧梁上预留了多个传感器安装位，可配套光电传感器、计数传感器实现工件到位检测、计数功能，适配自动化生产线的信号交互需求，端部的挡板结构可防止工件从输送线末端滑落，

　　也可作为阻挡工位的安装基础，配套阻挡气缸即可实现工件的工位停留。设计过程中优先考虑了结构的通用性与模块化属性，所有辊筒采用统一规格，备件替换成本低，侧梁的长槽孔设计兼顾了挡边调整、附件安装的双重需求，无需在现场二次打孔即可完成多数功能附件的加装，整体框架采用型材与板材焊接结合的方式，在保证结构刚性的前提下控制整体重量，满载状态下框架形变量控制在允许范围内，不会出现辊筒卡滞、侧梁变形的问题。安装边界方面，设备整体宽度可通过挡边调整适配不同宽度的工件，支腿的横向跨距经过优化，既保证支撑稳定性，又不会占用过多车间通道空间，设备底部预留了足够的走线空间，若改装为动力输送，电机、线缆均可布置在支腿与侧梁围成的空间内，不会外露影响车间整洁，也避免线缆被工件剐蹭破损。
