倾斜式散料输送及配套除尘结构设计

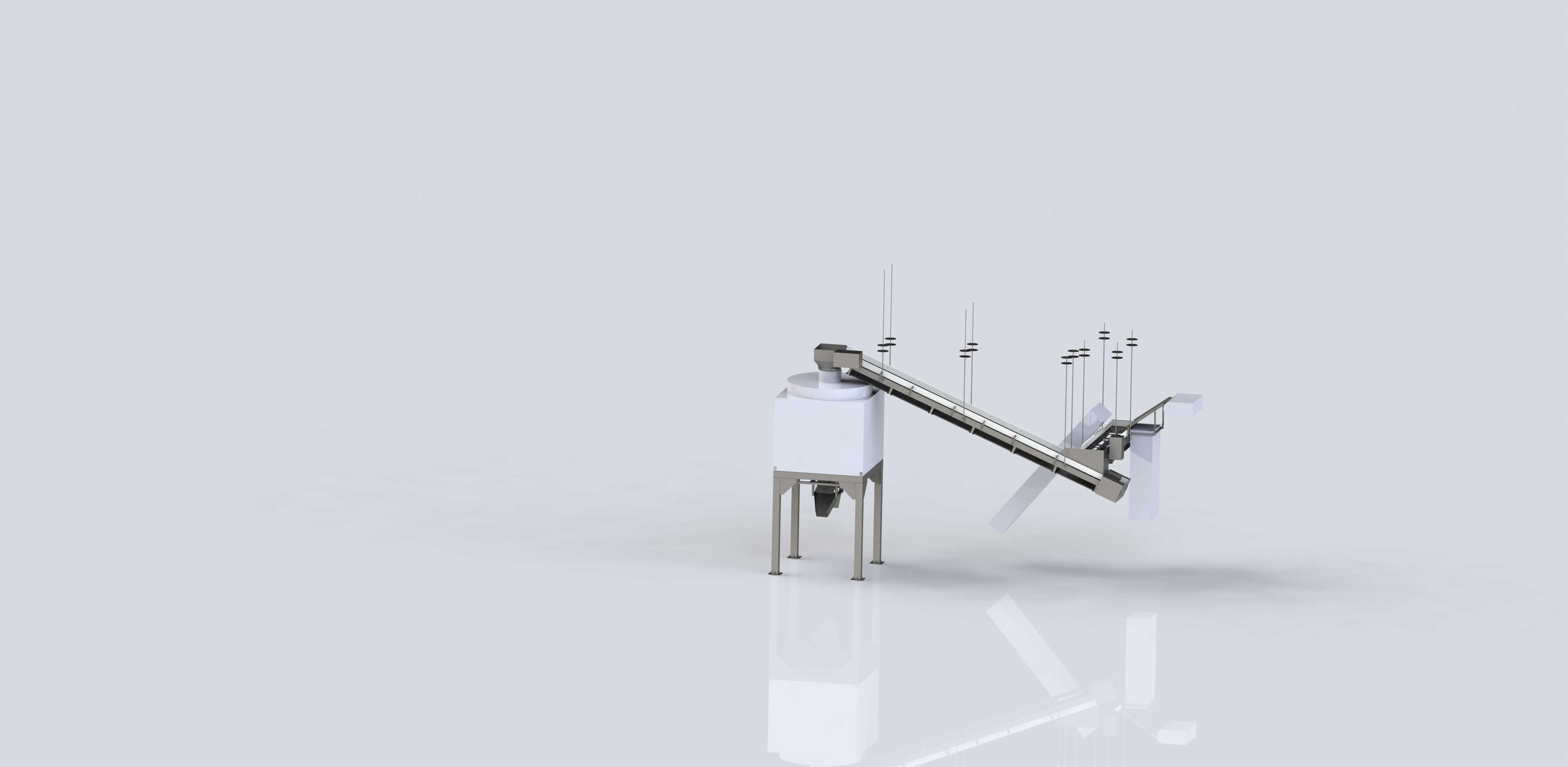

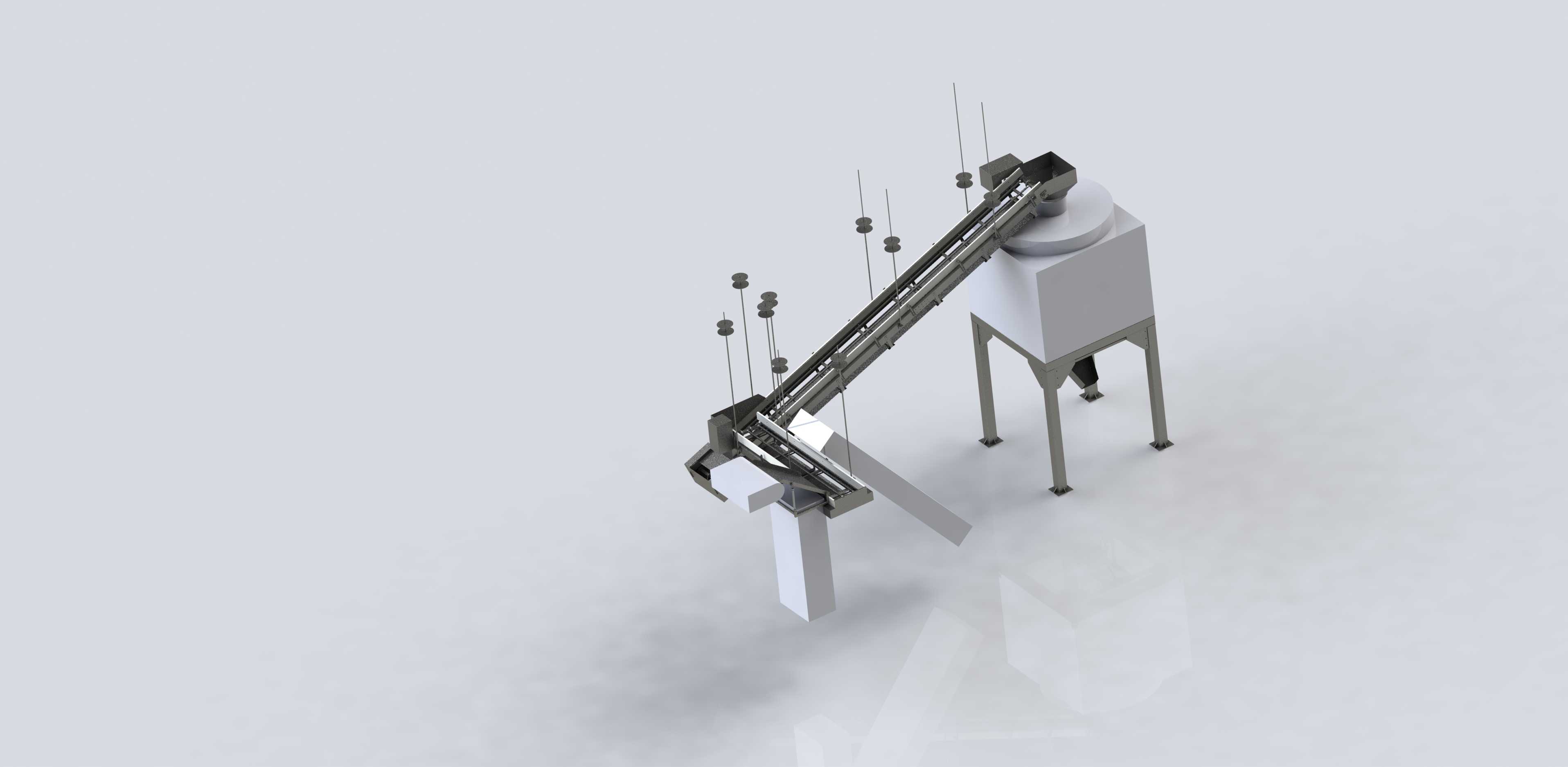

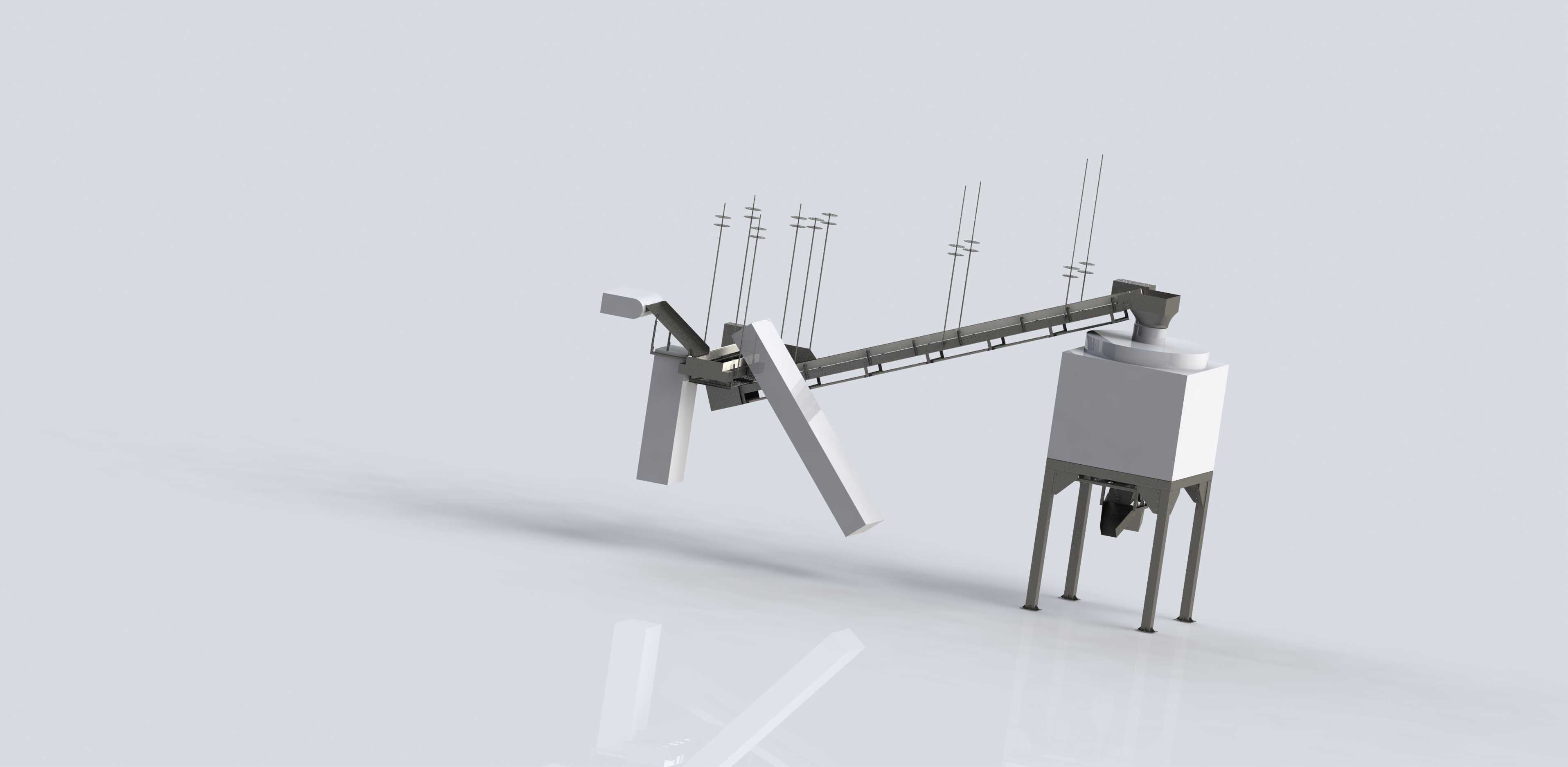

　　这套输送结构主要面向散状粉料、颗粒料的车间内转运场景，常见于粮食加工、建材粉体生产、饲料加工等需要完成不同高程物料传递的工位，可衔接上游出料设备与下游储料、加工单元，同时集成了末端除尘接口，适配有粉尘管控要求的生产环境。从结构布局来看，设备采用倾斜布置的输送桥架，桥架倾角根据常规散料的安息角做了适配，避免物料在输送过程中出现下滑、撒料的问题，桥架主体采用型钢焊接框架，兼顾结构刚性与自重控制，长距离输送段的中间位置设置了斜向支撑立柱，可抵消桥架满载时的下挠变形，支撑立柱的底部设计有安装底板，可通过膨胀螺栓与车间混凝土地面固定，安装时需要保证立柱的垂直度偏差控制在千分之二以内，避免桥架受力不均出现运行卡滞。

　　输送段的进料端设置了导料溜槽，溜槽的倾斜角度大于所输送物料的自然安息角，保证物料可以顺畅滑入输送载体上，不会在溜槽位置出现积料堵料的问题，溜槽侧面预留了与上游设备出料口对接的法兰接口，可根据不同上游设备的出料尺寸做适配调整。输送桥架的上方设置了多组线缆固定支架，用于敷设设备运行所需的动力线缆、信号线缆，支架采用悬臂式设计，避免线缆与输送运动部件产生干涉，同时方便后期线缆的检修更换。设备的出料端直接衔接下部的方形储料仓，储料仓采用锥斗式出料设计，锥斗角度同样适配散料的流动特性，保证仓内物料可以顺利从底部出料口排出，不会出现架桥、堵料的情况，储料仓的顶部设置了除尘接口，可外接车间除尘风网，在物料落料过程中及时抽走扬起的粉尘，避免粉尘外溢影响车间作业环境，储料仓的支腿采用四腿支撑结构，支腿底部同样设置安装底板，安装时需要保证储料仓的水平度，避免锥斗出料出现偏载。

　　从设计思路来看，这套结构没有采用复杂的特殊构件，全部采用常规型钢、板材焊接加工，降低了生产制造的成本，同时各个连接位置多采用螺栓连接，方便设备的运输与现场组装，不需要在现场做大量的焊接作业，缩短安装周期。在安装边界方面，设备整体沿输送方向的长度需要根据现场的高程差做适配，常规同类型结构的输送段宽度可根据输送产能要求调整，支腿的高度可根据现场上下游设备的接口高度做定制化调整，安装时需要预留出设备两侧不小于600mm的检修通道，方便后期对输送载体、传动部件做日常维护保养，储料仓位置需要预留出除尘管道的安装空间，避免与车间其他管线产生干涉。

　　在实际运行过程中，这套结构可稳定完成散料的高程提升转运，配套的除尘结构可有效控制落料点的粉尘扩散，满足车间职业健康管控的要求，结构整体的维护点较少，日常仅需要定期检查连接螺栓的紧固情况、输送载体的张紧度即可，不需要频繁做复杂的维护作业，适合连续化生产的车间使用。设计过程中针对散料输送常见的堵料、撒料、粉尘外溢问题都做了对应的结构优化，比如溜槽与锥斗的角度适配、桥架上方的挡边结构、顶部除尘接口的位置设置，都是基于实际生产场景中常见的故障点做的针对性设计，可有效降低设备运行过程中的故障概率，提升生产连续性。
