绳索液压驱动立式升降输送结构

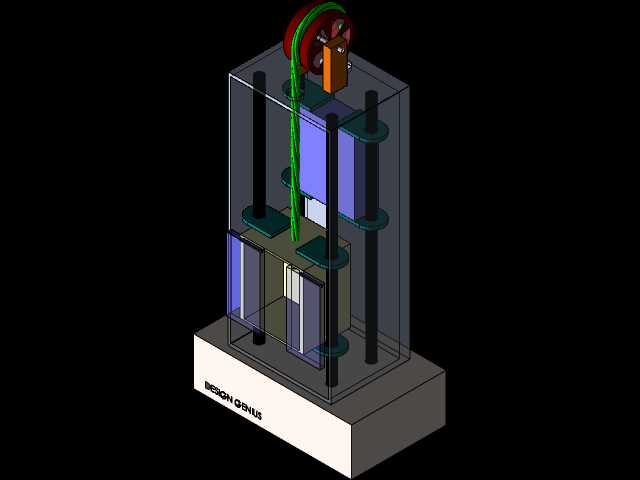

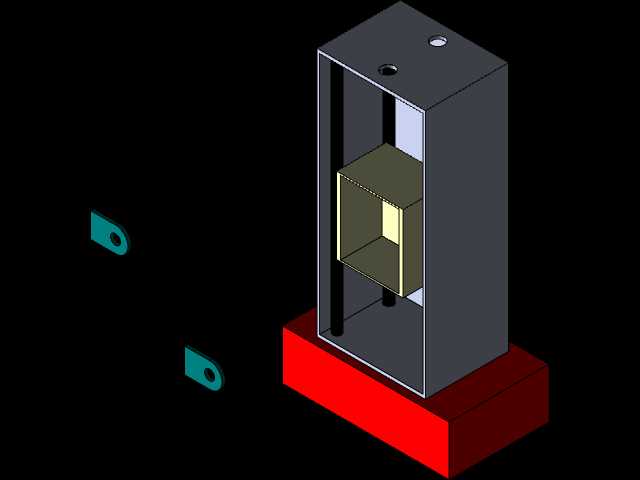

　　在工业厂房垂直物料转运、小型仓储楼层货梯、轻型设备检修举升场景中，这类集成绳索与液压驱动的立式升降结构，是兼顾承载稳定性与安装空间利用率的常用方案。不同于纯剪叉式升降设备对水平安装面的大尺寸要求，该结构采用立式框架布局，主体承载框架为矩形截面立式箱型结构，四根垂直布置的导向立柱沿框架四角安装，为升降轿厢提供全程径向约束，避免升降过程中出现偏载晃动，导向面预留的调整间隙可适配现场安装的基础平面度误差，降低土建施工的精度要求。

　　驱动端采用液压与绳索组合的传动形式，底部布置的液压驱动单元提供主要顶升动力，相比纯丝杠驱动，液压传动在同等输出力下结构更紧凑，低速运行无爬行抖动，适合承载1吨以内的轻型物料转运；绳索传动组作为辅助承载与同步机构，沿轿厢两侧对称布置，配合顶部的导向滑轮组，保证轿厢两侧升降位移完全同步，即使出现单侧偏载的工况，绳索的张紧力也能抵消偏载力矩，避免轿厢卡滞在导向立柱上。轿厢本身采用框型镂空结构，在保证结构刚度的前提下降低整体自重，减少驱动单元的负载冗余，轿厢底部设置的防滑承载面可适配标准周转箱、小型工装夹具的放置需求，轿厢与框架之间预留的安全间隙，可避免运行过程中衣物、零散工具卡入运动副。

　　从安装边界来看，该结构整体占地尺寸仅需1.2米×0.8米的水平安装空间，垂直方向可根据实际举升高度调整框架立柱的长度，常规3米举升高度的型号总高度不超过3.8米，适合在层高有限的多层厂房、老旧车间改造项目中部署，不需要对原有建筑结构做大规模拆改，底部的安装底座采用加厚钢板焊接结构，仅需通过膨胀螺栓固定在硬化混凝土地面上即可满足承载要求，不需要额外浇筑独立设备基础。

　　设计过程中需要重点考量几个核心细节：一是导向立柱的直线度公差，需要控制在每米长度0.5毫米以内，否则长行程运行时会出现卡滞阻力陡增的问题；二是绳索的张紧机构，需要在底部设置可调节的张紧螺栓，定期调整绳索张紧力，避免长期运行后绳索松弛导致的同步失效；三是液压管路的布置，全部沿框架立柱内侧的走线槽敷设，避免外露管路被物料剐蹭破损，同时在液压回路中设置液压锁，当出现管路失压故障时可瞬间锁止液压缸位置，防止轿厢下坠。

　　这类升降结构相比纯钢丝绳卷扬式升降机，运行平稳性更好，停位精度更高，可控制在±5毫米以内，适合需要精准对接楼层输送线的自动化产线场景；相比纯液压直顶式升降机，绳索的同步约束作用可以大幅降低液压缸的侧向受力，延长液压缸密封件的使用寿命，减少后期维护频次。日常维护仅需定期检查导向面润滑情况、绳索磨损量、液压油液位即可，维护点都布置在框架外侧的易操作位置，不需要拆解主体结构就能完成常规保养作业。在实际选型适配时，可根据现场的举升高度、额定承载需求调整框架型材规格、液压缸缸径与绳索直径，基础结构的模块化设计可以快速衍生出不同参数的变型产品，缩短非标设计的周期。
