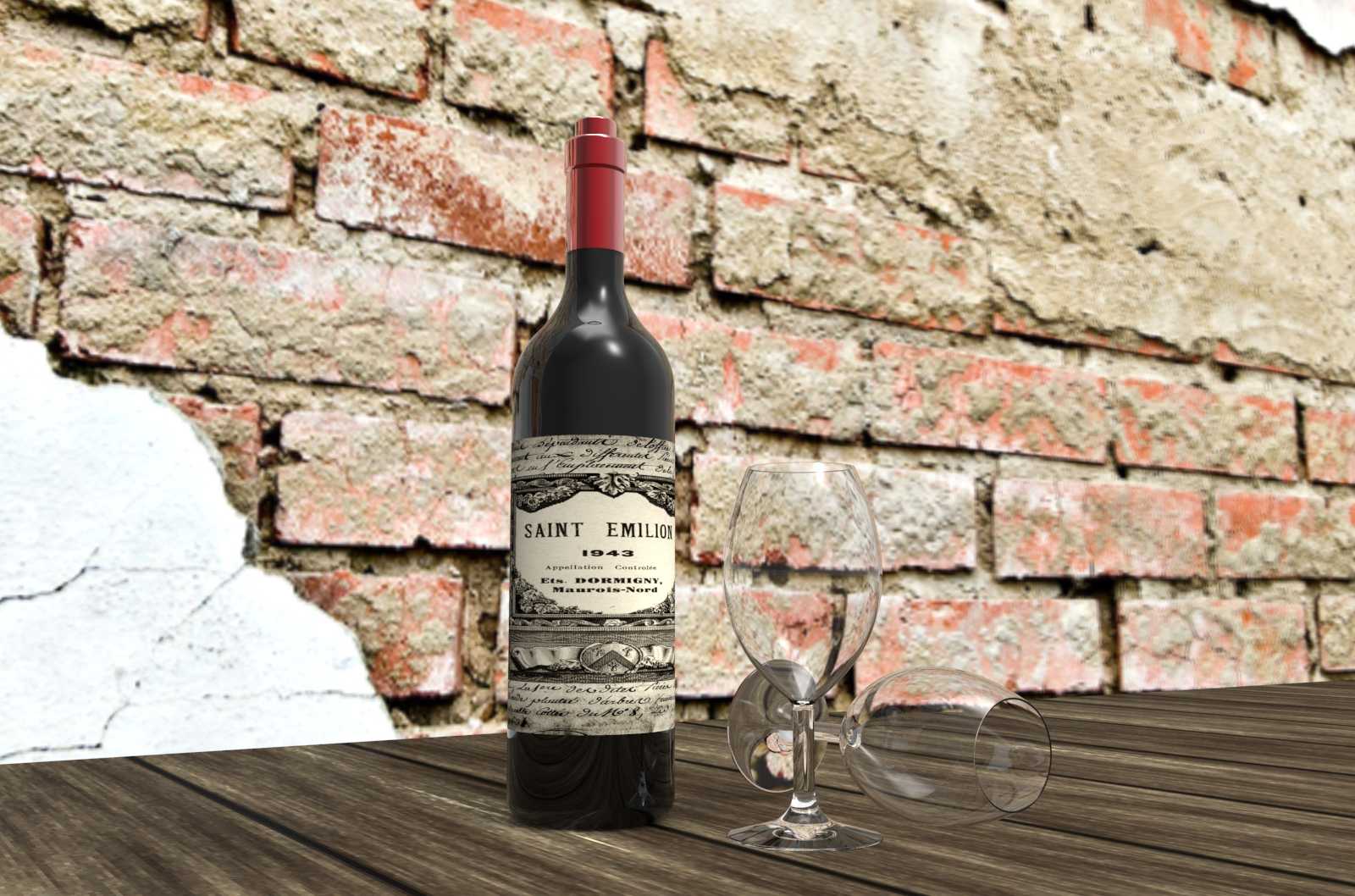

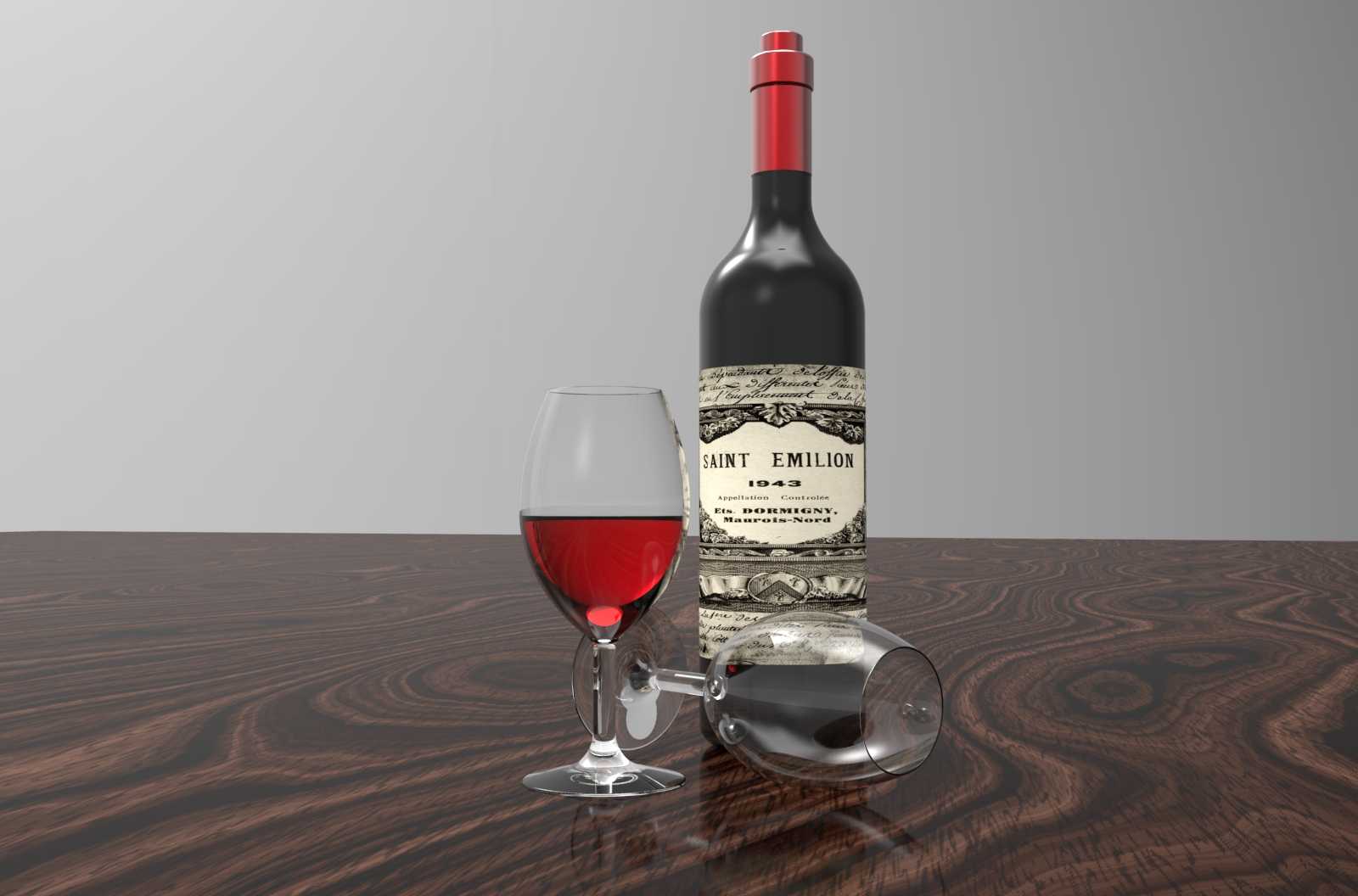

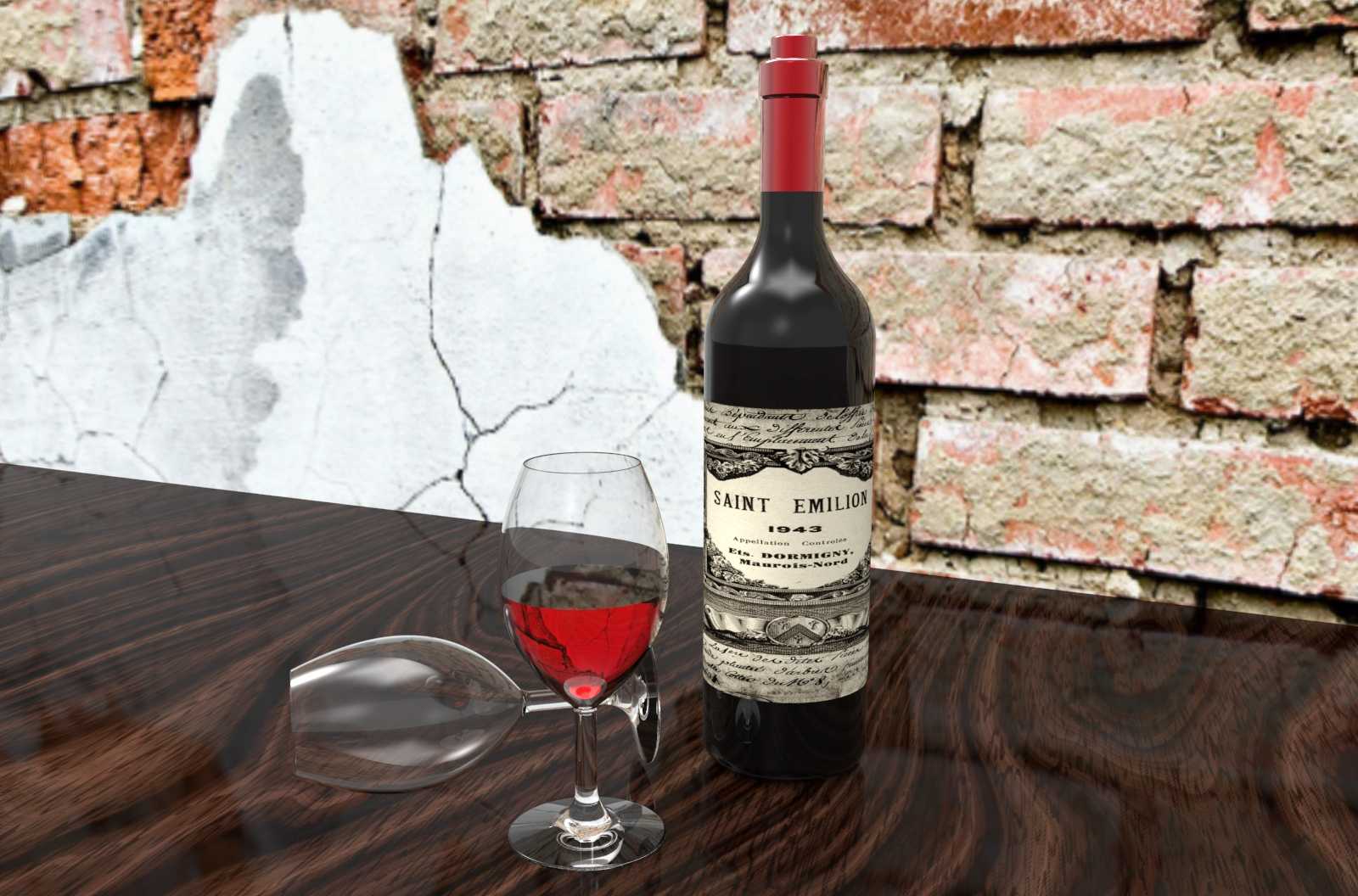

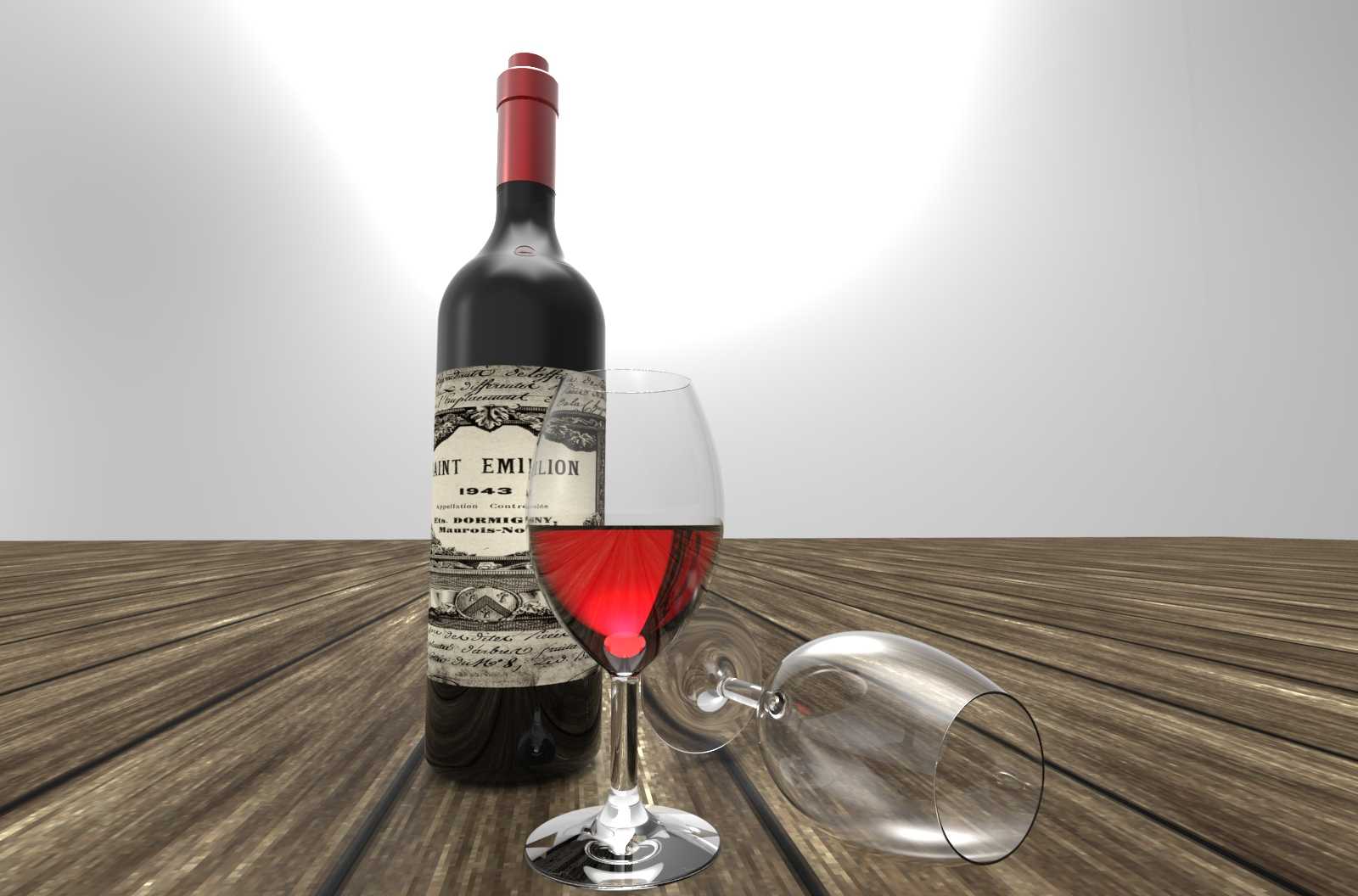

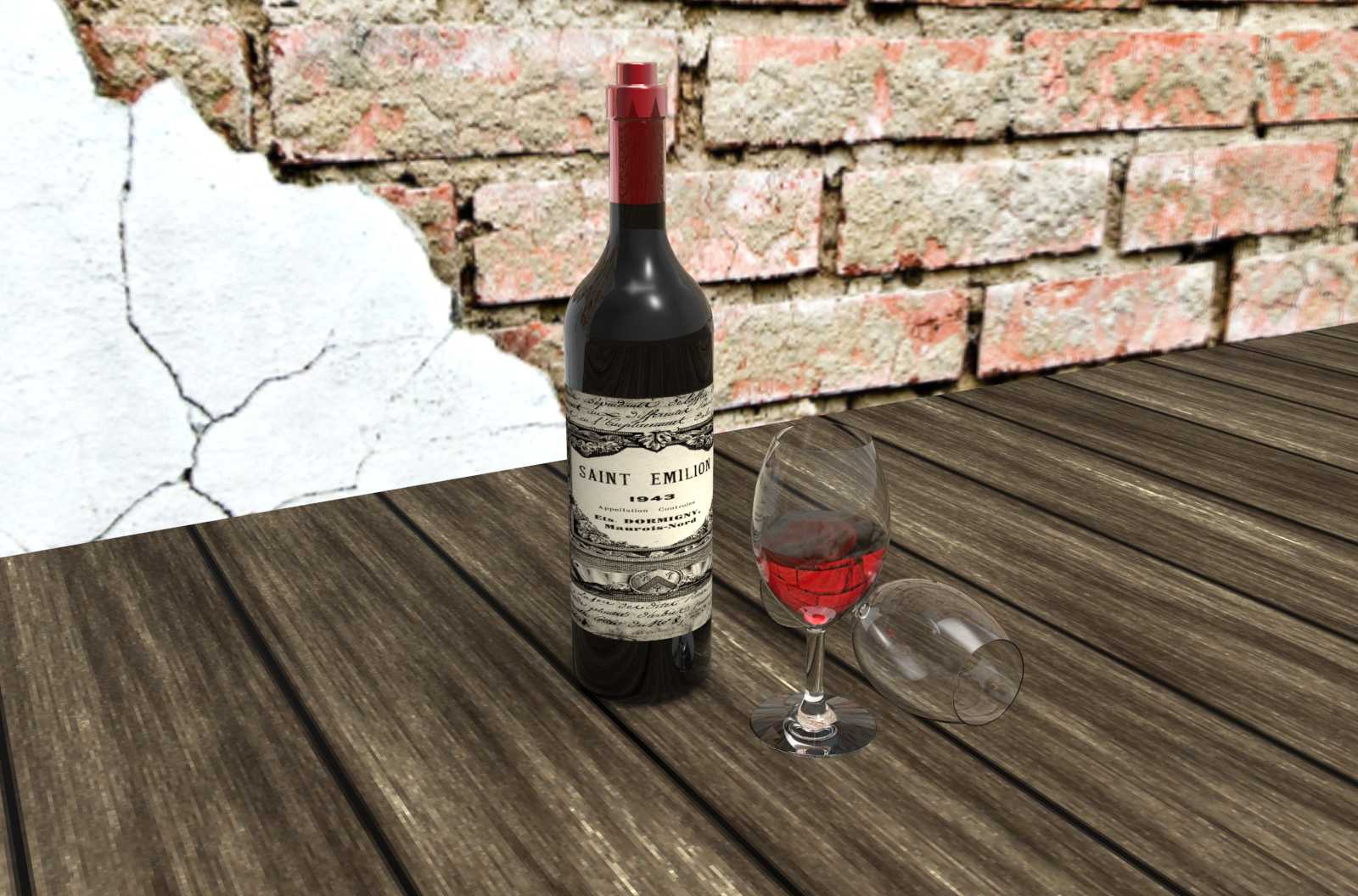

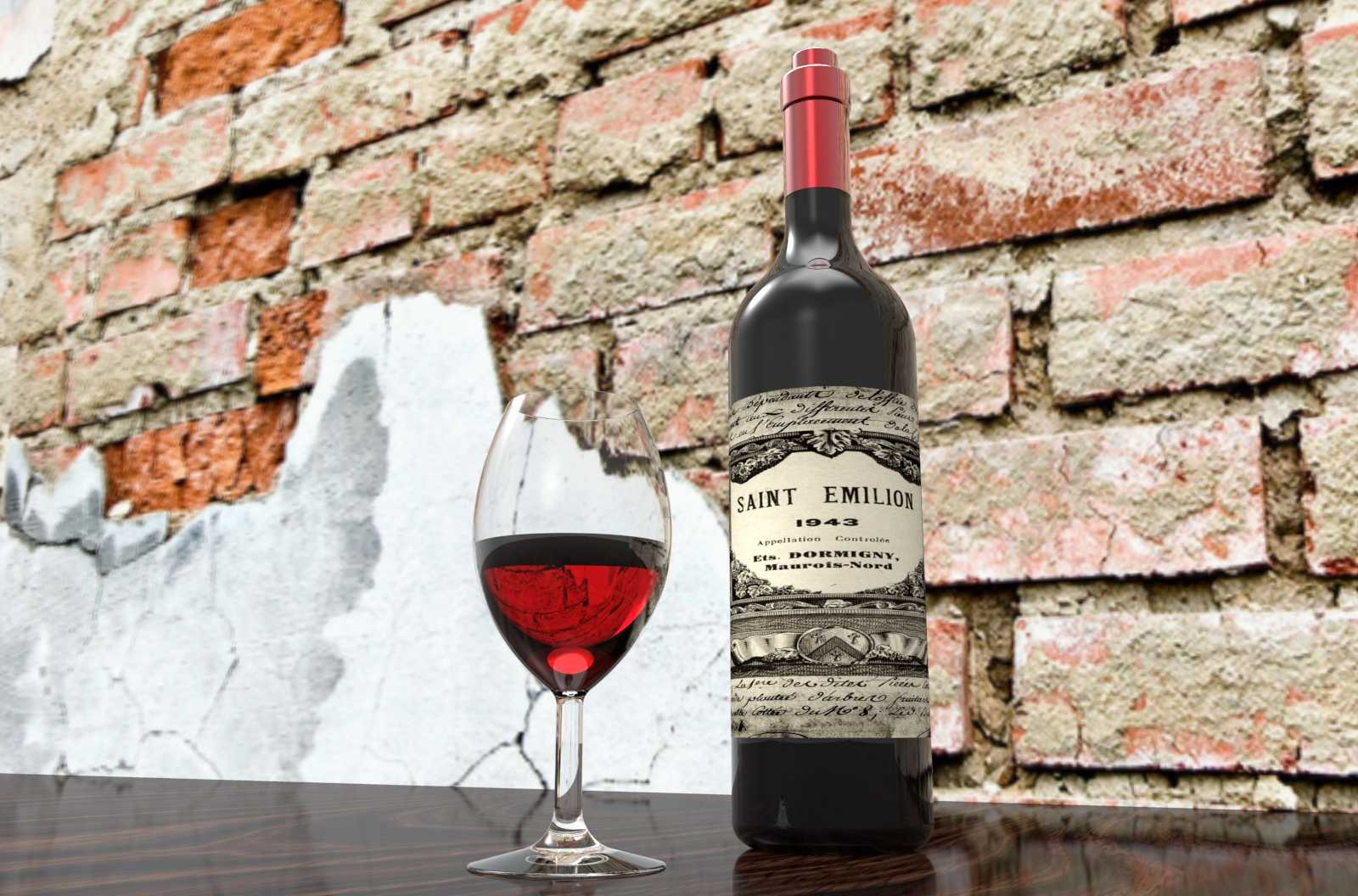

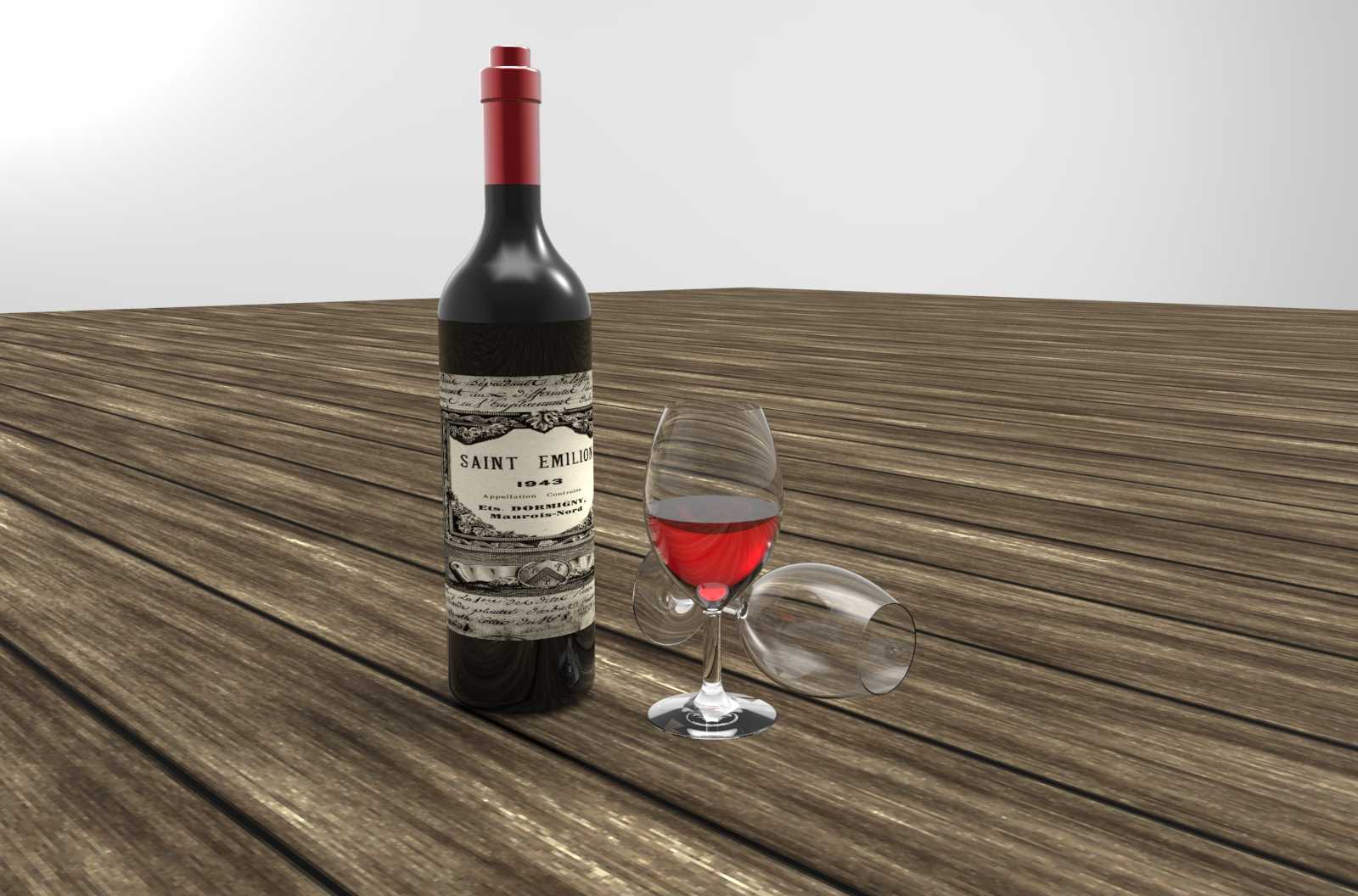

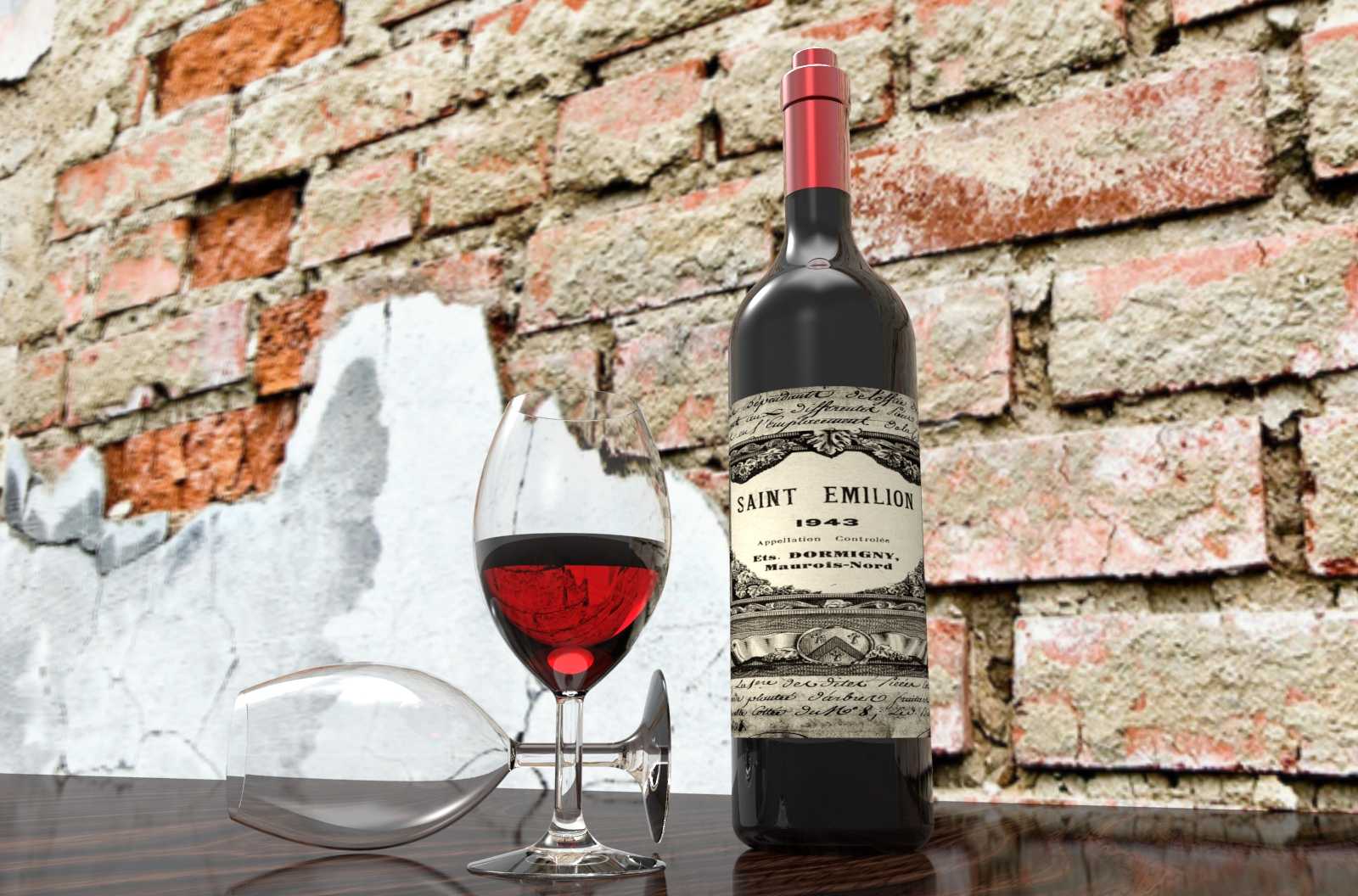

写实风格红酒瓶与高脚杯组合造型设计

　　在餐饮空间陈设设计、酒水品牌视觉展示、消费品渲染场景搭建的实际工作中，这类玻璃材质的盛具组合是出现频率极高的建模对象，很多刚接触曲面建模的工程师容易把这类产品做的过于“理想化”，忽略实际生产中的结构细节，最终输出的模型要么无法对接后续的渲染出图需求，要么和真实量产的器皿尺寸偏差过大，放到场景里出现比例失调的问题。先从酒瓶的结构设计逻辑说起，常规量产的干红葡萄酒瓶，整体采用回转体基础结构，瓶身主体是等直径的圆柱段，高度占整体瓶高的六成左右，这部分是贴标区域，建模时要保证圆柱面的圆度公差，避免贴标后出现标签褶皱的视觉问题；瓶肩部分采用平滑的圆弧过渡，过渡曲率要兼顾玻璃吹制工艺的脱模要求，曲率半径过小会导致吹制时玻璃料分布不均，出现局部壁厚过薄的问题；瓶颈部分直径收窄到瓶身的三分之一左右，长度适配常规的热缩胶帽封装尺寸，瓶口位置做了标准的皇冠盖/软木塞配合止口，止口的深度、直径公差完全适配通用的葡萄酒封装配件，不需要额外调整就能对接封装生产线的工位模型。瓶底部分做了内凹的 punt 结构，也就是行业内常说的瓶底凹坑，这个结构不是装饰设计，一方面是提升玻璃瓶的结构强度，让整瓶酒堆叠放置时能承受上层的重量，另一方面是沉淀葡萄酒陈年产生的酒渣，倒酒时避免酒渣随酒液流出，建模时这个凹坑的曲面要做连续的G2过渡，不能出现尖锐的折角，否则玻璃生产时会出现应力集中，容易碎裂。再看配套的高脚杯，整体分为杯肚、杯梗、杯座三个部分，杯肚采用大弧度的曲面设计，

　　容量适配常规150-200ml的单次侍酒量，杯壁的厚度从杯口到杯肚底部逐渐增加，杯口做了极薄的卷边处理，贴合真实品酒时的唇部接触触感；杯梗部分是细长的圆柱结构，长度设计要保证手持时不会让手的温度传递到杯肚的酒液里，避免影响红酒的适饮温度；杯座是扁平的圆盘结构，直径足够保证放置时的稳定性，边缘做了小圆角过渡，避免划伤桌面。建模过程中要特别注意玻璃材质的壁厚处理，酒瓶和酒杯都不是实心结构，整体壁厚保持在2-3mm的均匀区间，局部过渡位置的壁厚差不能超过0.5mm，否则后续做玻璃材质渲染时，光线折射的效果会和真实产品偏差很大，出现局部过亮或者发黑的问题。这类模型的实际应用场景很广，除了常规的酒水电商详情页渲染、餐厅软装场景搭建、

　　酒窖展示效果设计之外，还可以用于包装设计的工位模拟，比如测试酒瓶贴标机的标签贴合路径、胶帽热缩设备的适配尺寸，甚至可以用于红酒物流包装的缓冲结构设计，通过模型的外形尺寸边界，设计对应的泡沫内衬、纸箱卡位，保证运输过程中不会出现碰撞碎裂的问题。建模时的尺寸边界要严格遵循行业通用标准，常规750ml容量的红酒瓶整体高度在300-330mm之间，瓶身直径在70-80mm区间，配套的红酒杯整体高度在220-250mm之间，杯肚最大直径在60-70mm，把两个模型放到同一平面时，酒瓶高度要比酒杯高出80mm左右，符合日常桌面摆放的视觉比例，不会出现比例失调的问题。很多新手建模时容易忽略瓶身标签区域的平面度，把整个瓶身做成完全光滑的圆弧面，

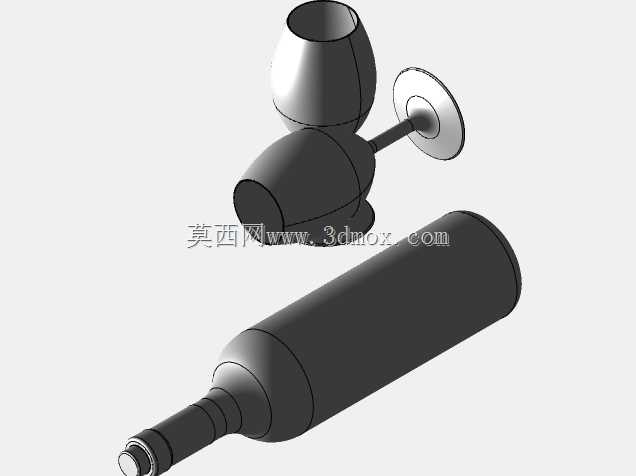

　　导致后续贴标签时标签出现拉伸变形，实际上量产酒瓶的贴标区域会做微小的平面处理，保证标签粘贴后平整无褶皱，这个细节虽然肉眼很难直接察觉，但放到高精度渲染场景里，会直接影响最终出图的真实感。另外玻璃器皿的边缘处理也很关键，所有外露的边缘都不能有直角锐边，全部做R0.5-R1mm的圆角处理，既符合玻璃产品的生产工艺要求，也能避免光线追踪渲染时出现不合理的高光噪点。在曲面建模的流程上，优先绘制半剖面的轮廓线，通过回转命令生成基础实体，再对瓶肩、瓶底凹坑、杯肚过渡位置做曲面微调，保证所有曲面的曲率连续，最后抽壳生成均匀壁厚的结构，再添加瓶口的止口、杯口的卷边等细节特征，整个建模过程不需要复杂的放样或者扫掠命令，重点是对轮廓线曲率的把控，每一段圆弧的半径、过渡位置的相切约束都要贴合真实产品的比例，不能仅凭视觉感受随意调整尺寸。
