汽车轮毂带轮胎组合结构三维设计

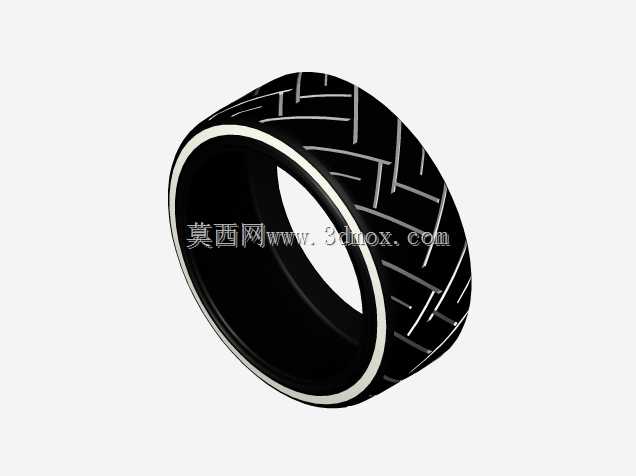

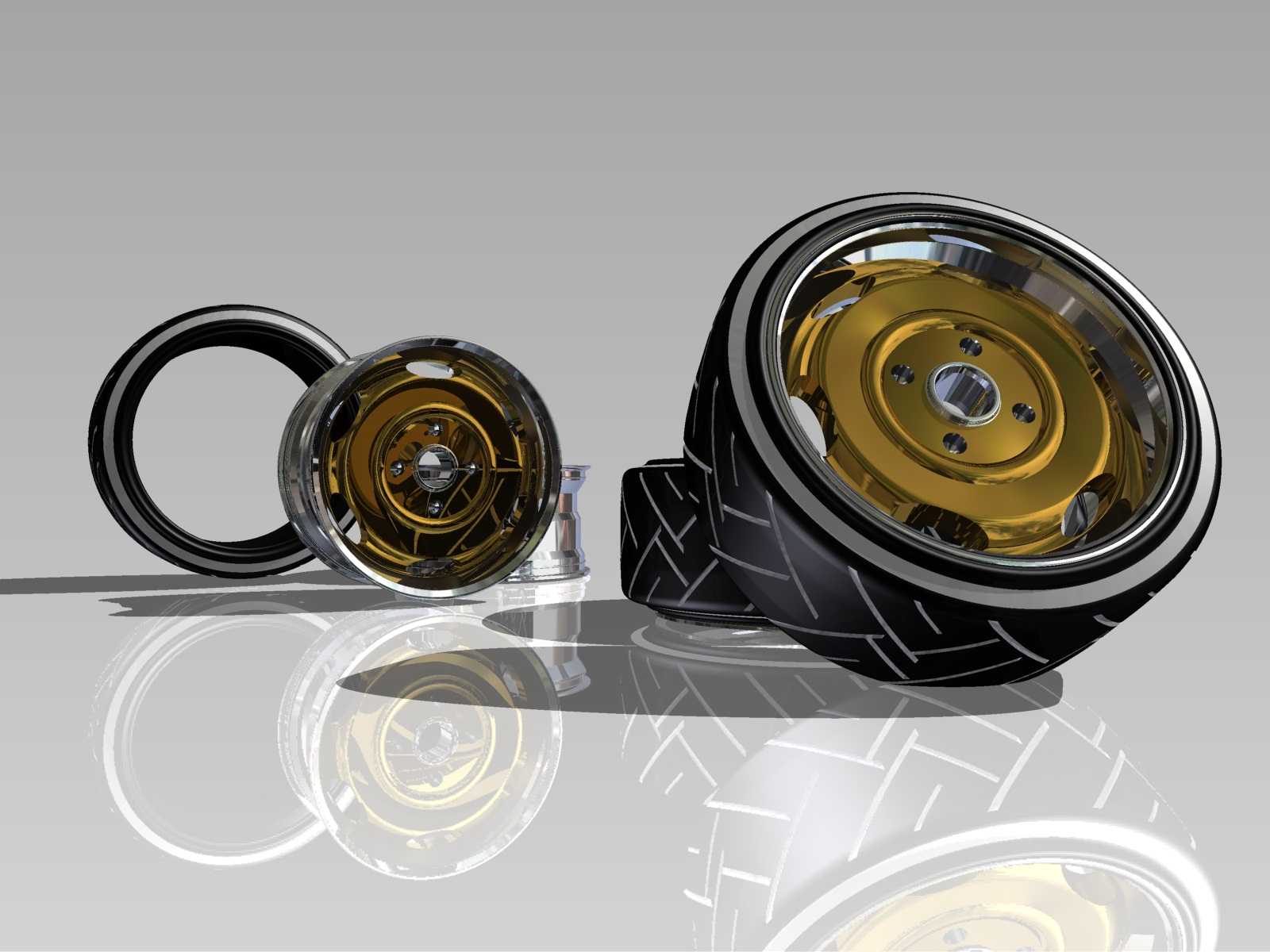

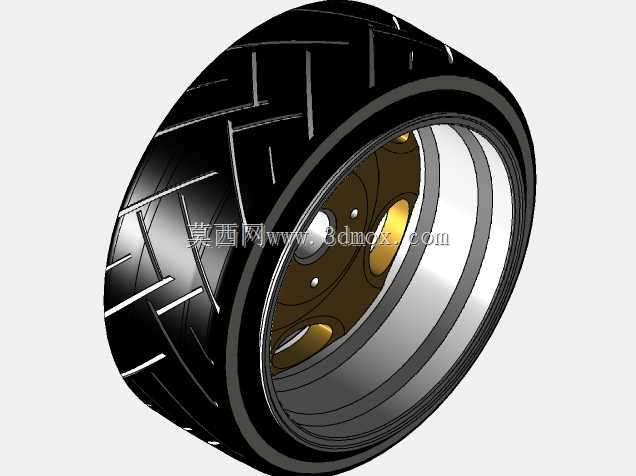

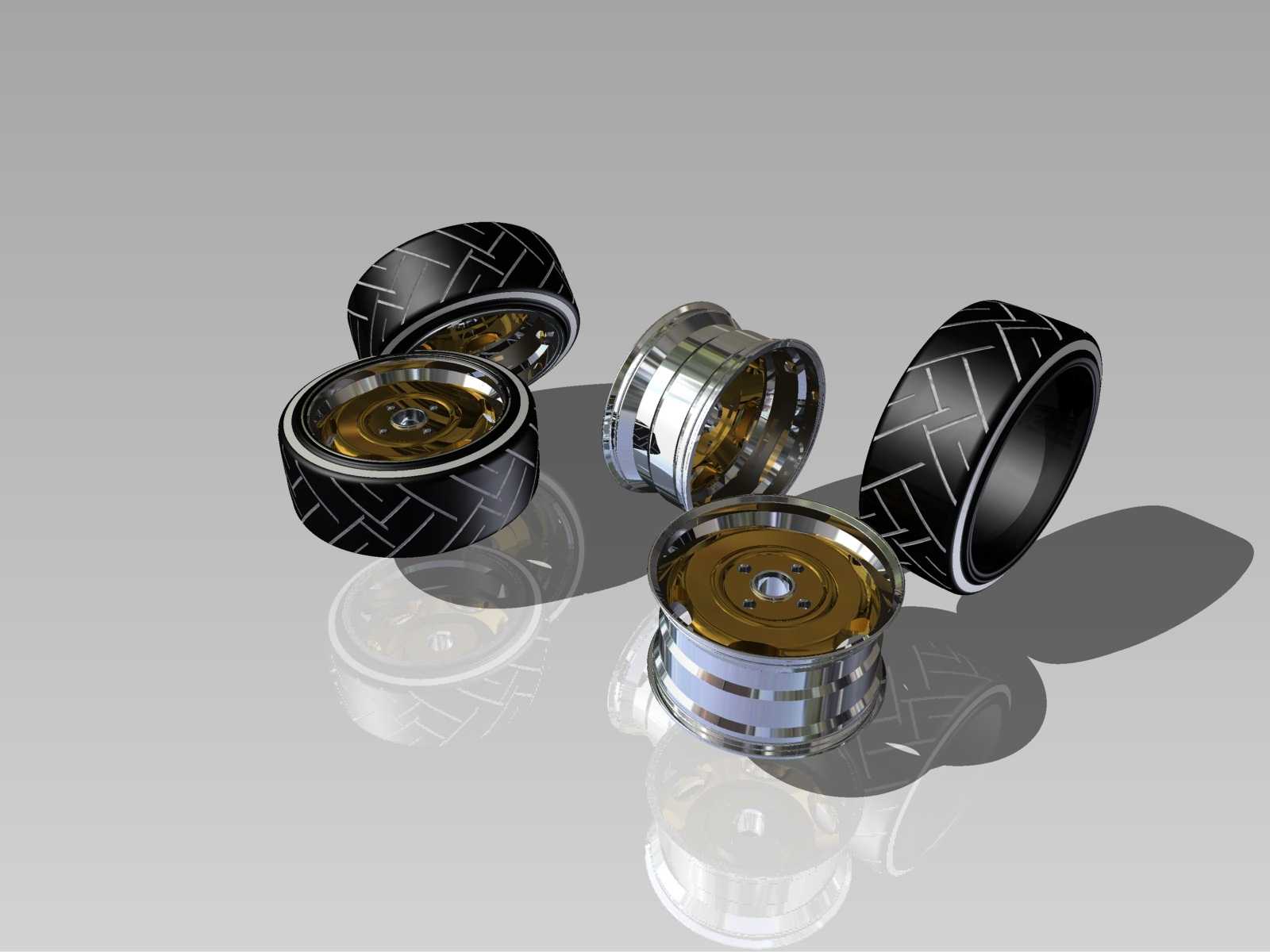

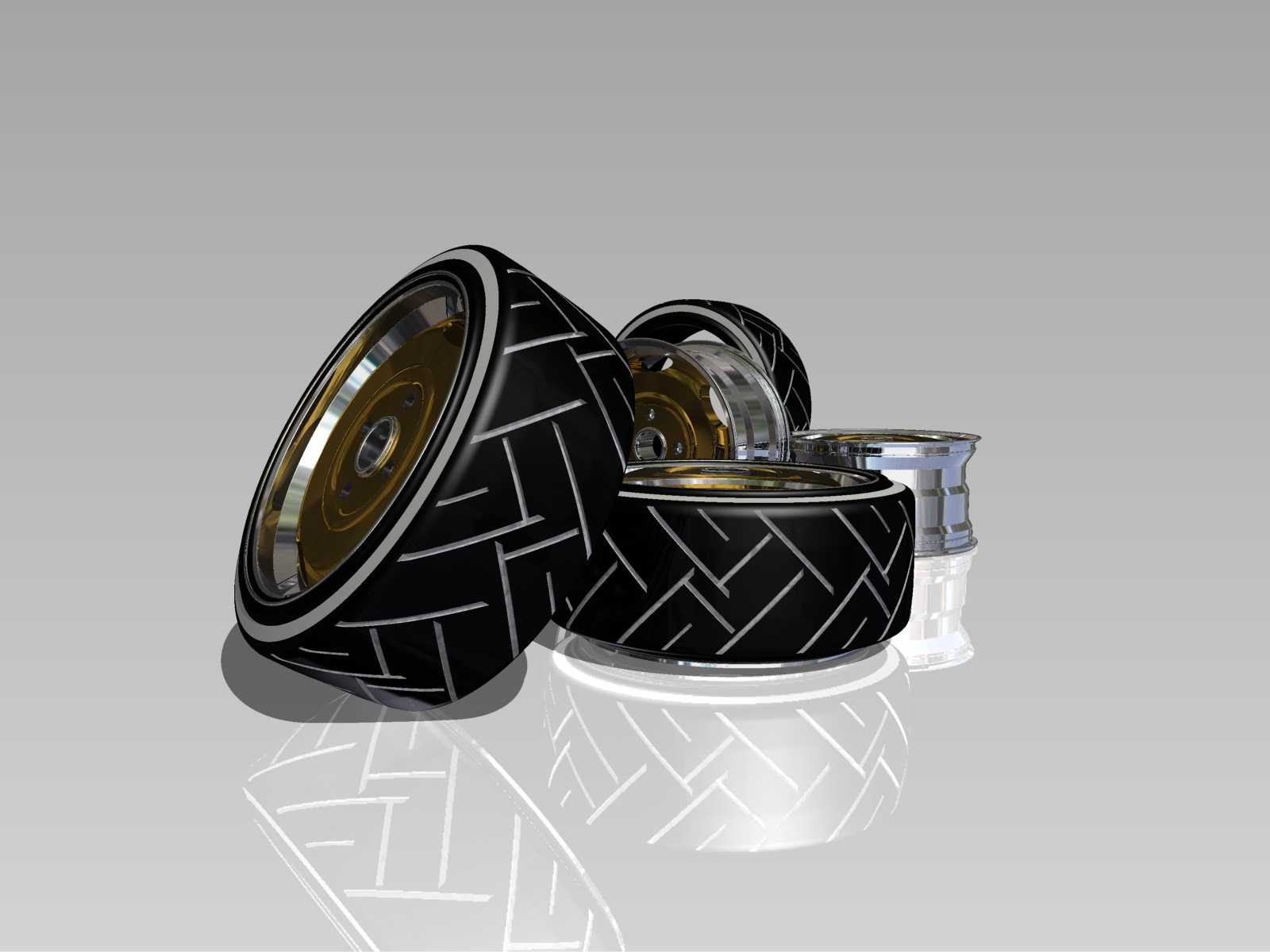

　　这套轮组结构的设计，首先要兼顾乘用车行走系统的实际承载需求与外观装饰属性，在日常的整车装配场景中，轮组作为连接悬架与地面的核心部件，需要同时传递驱动力、制动力以及转向时的横向载荷，设计过程中首先要明确安装边界：轮辐中心的定位孔需要与车桥轴头精准配合，周围的螺栓孔分布圆直径要匹配对应车型的轮毂轴承座安装尺寸，避免出现装配干涉，轮辋的直径、宽度以及偏距参数，需要严格对应轮胎的适配规格，同时要预留出制动卡钳的运动空间，防止转向或者颠簸工况下轮辋内壁与卡钳发生剐蹭。从结构拆分来看，外层的橡胶轮胎采用了常规的子午线轮胎轮廓设计，胎面的花纹沟槽做了等比例还原，能够直观展示轮胎与轮辋的配合过盈量，

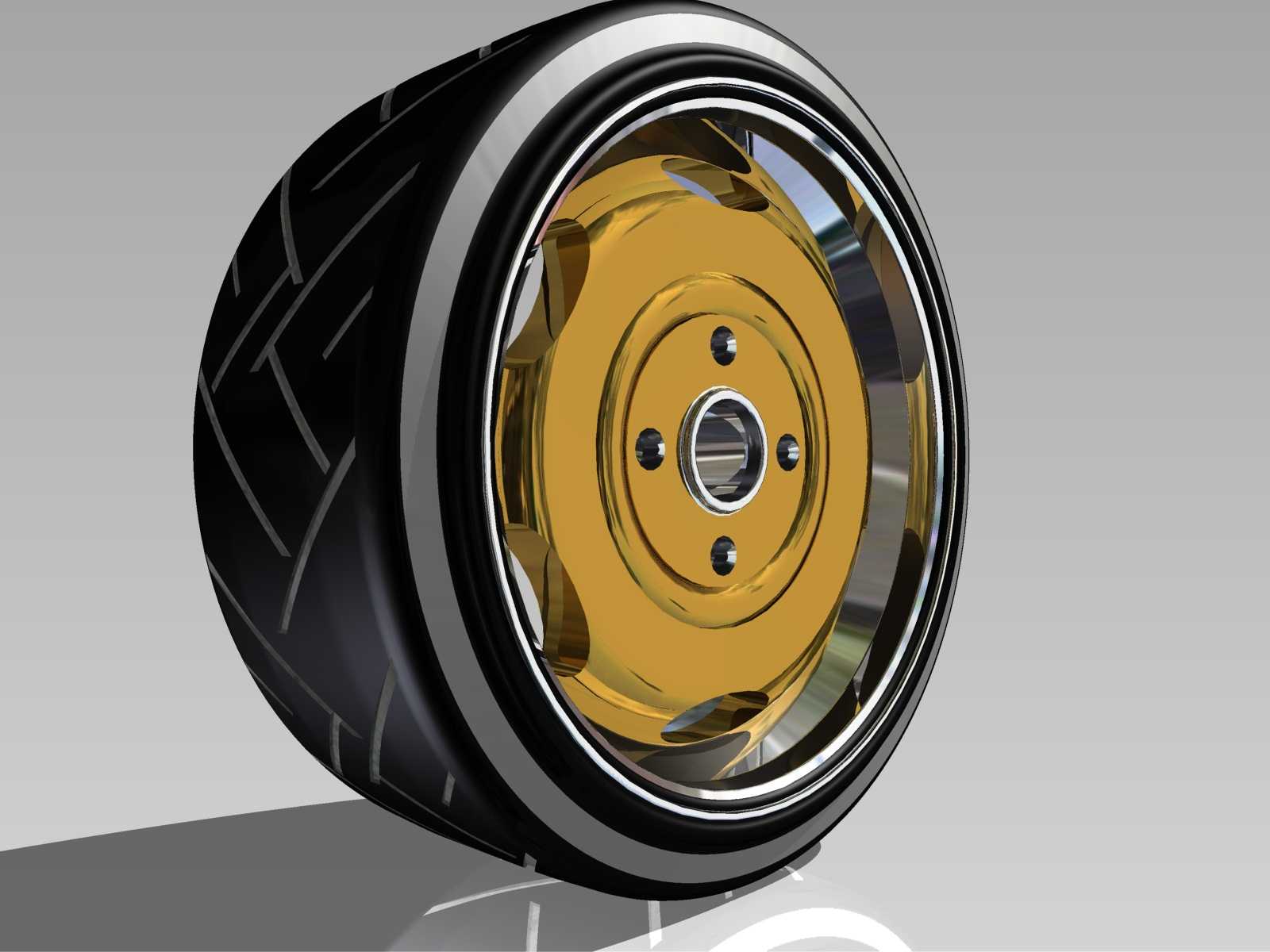

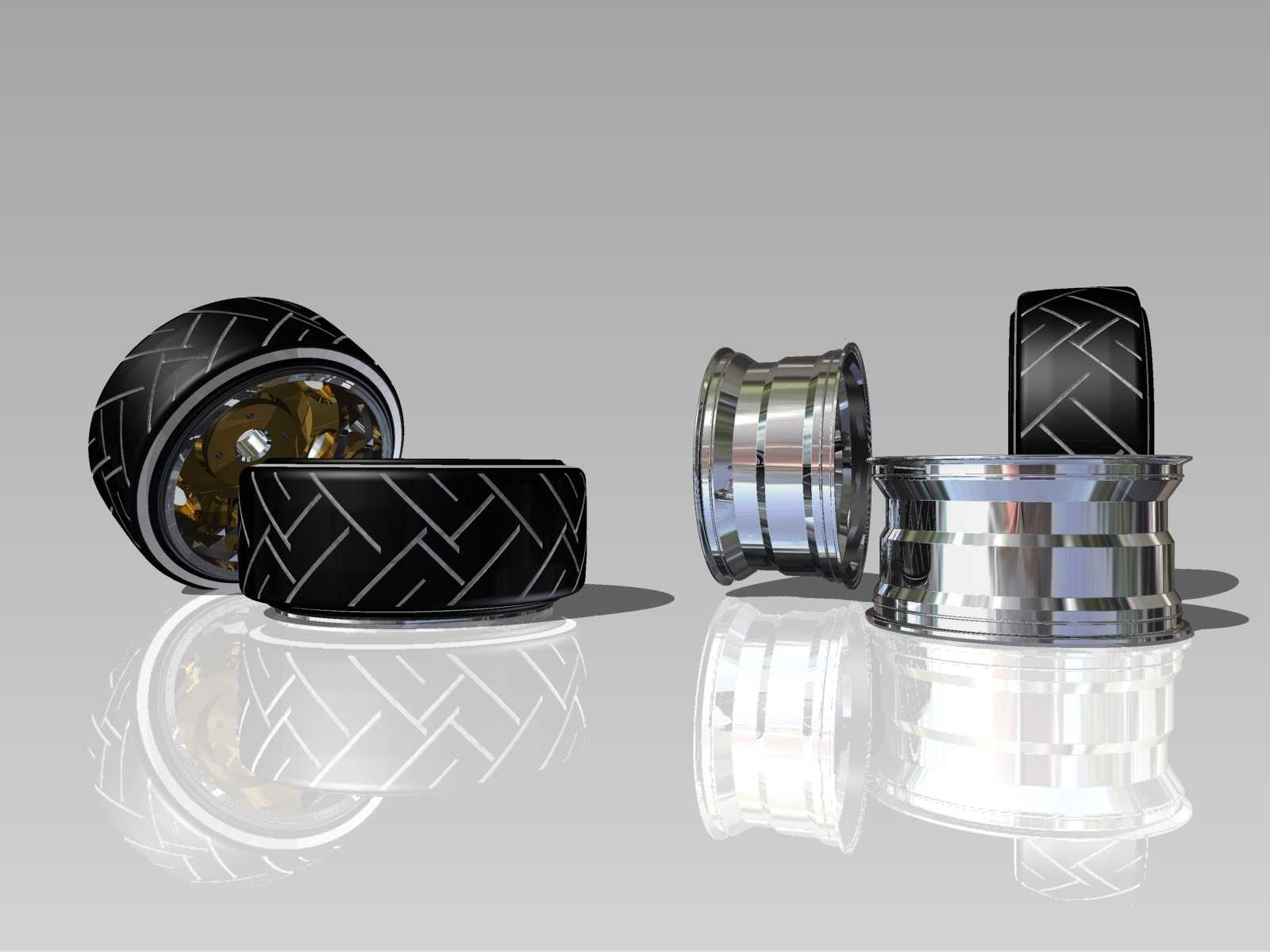

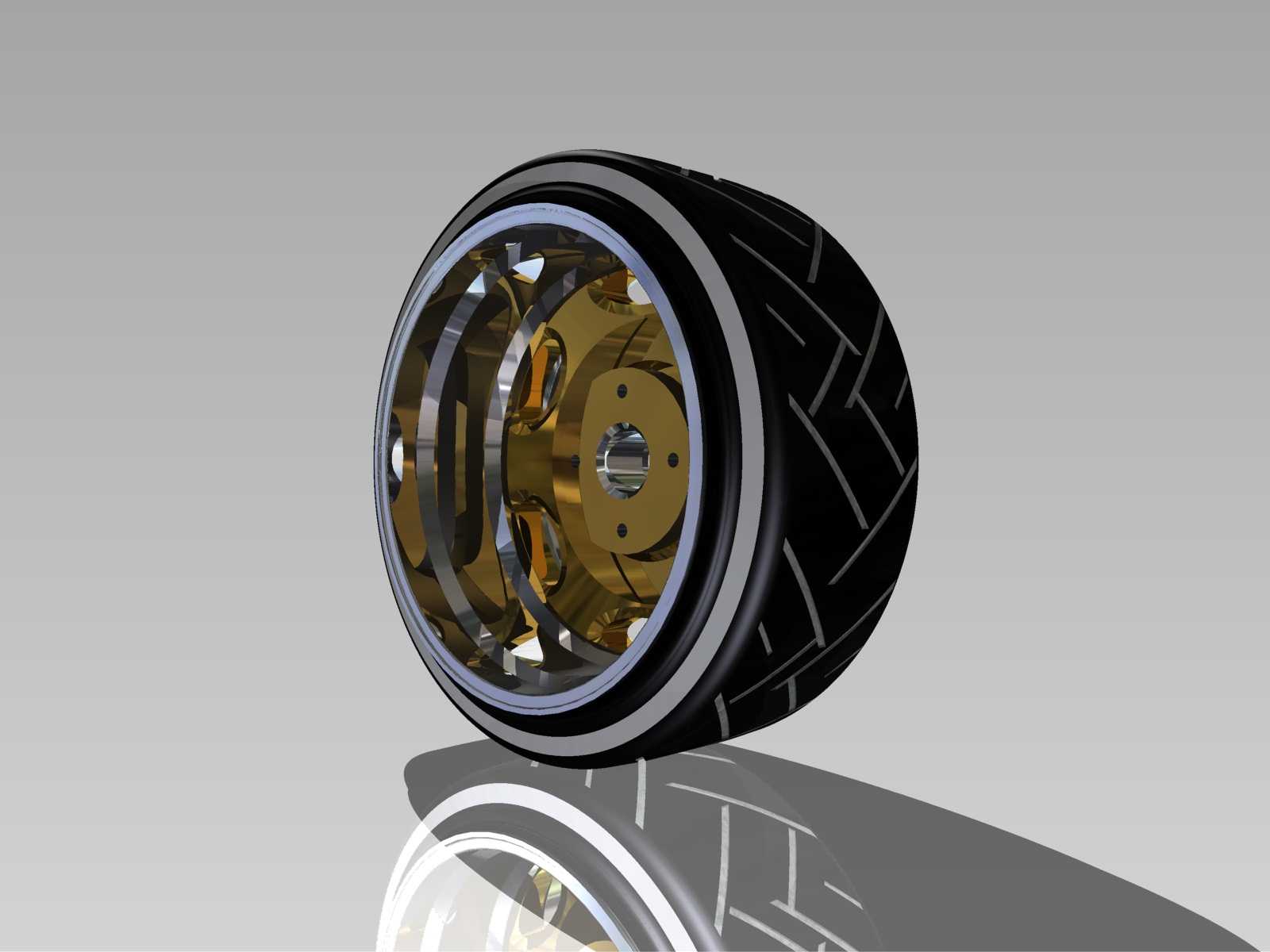

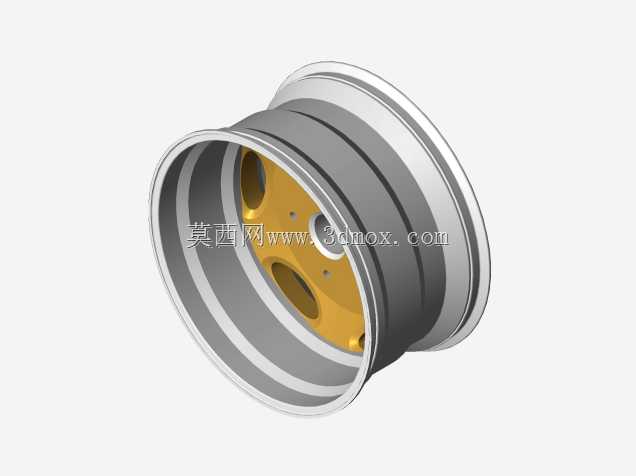

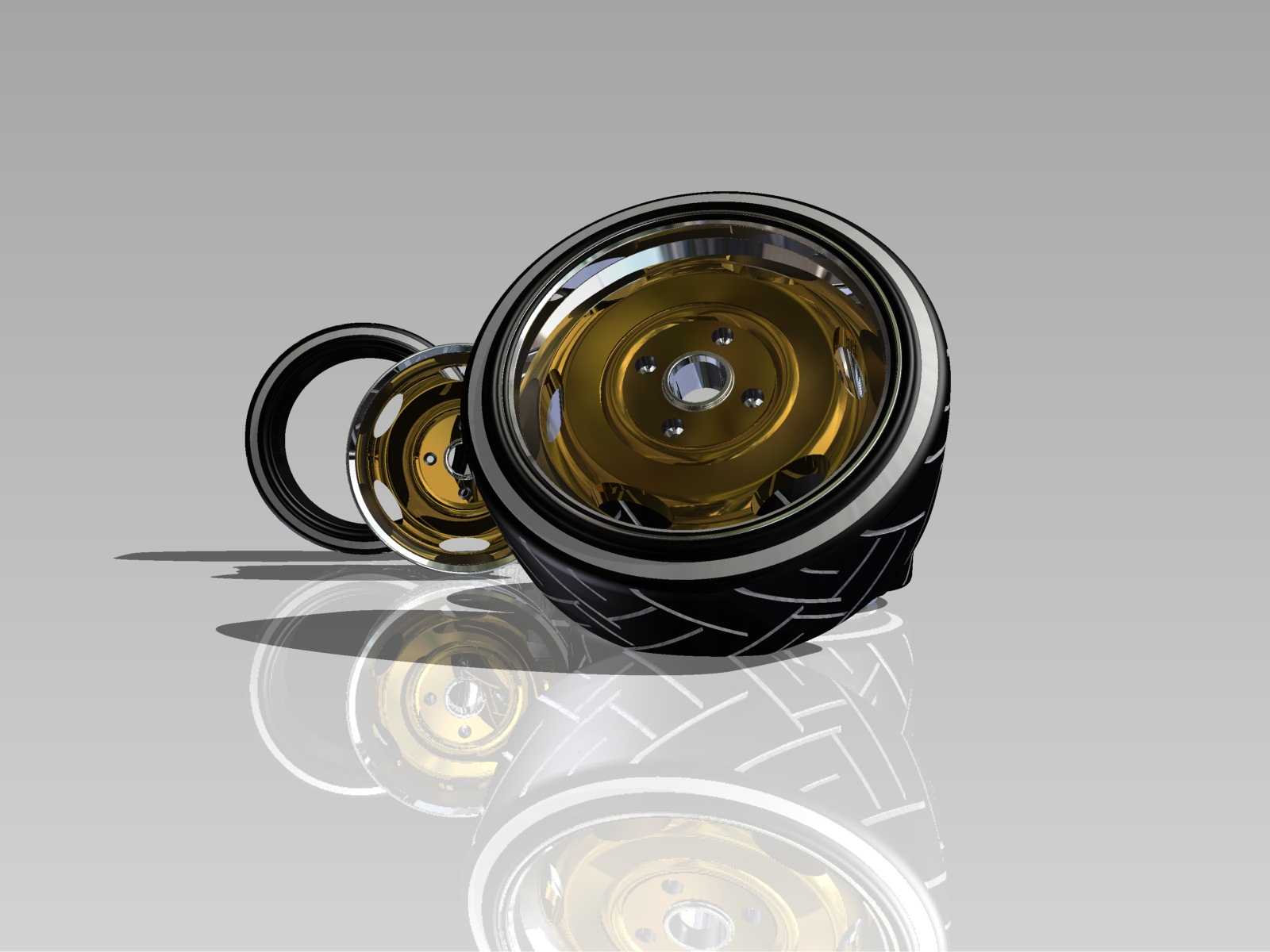

　　实际装配中轮胎胎圈与轮辋的密封面需要保证足够的平面度，才能满足充气后的密封要求，避免出现慢漏气的问题。中间的金属轮辋部分采用了多段式结构展示，能够清晰看到轮辋的槽底结构，这个结构是轮胎拆装时的必要让位空间，设计时槽底的深度需要结合轮胎胎圈的硬度来确定，深度过大会导致轮辋整体刚度不足，深度过小则会提升轮胎拆装的难度，甚至会在拆装过程中损伤胎圈。轮辐部分采用了亮面金属质感的造型设计，辐条的分布采用了对称式布局，这种布局一方面能够保证轮组转动时的动平衡性能，减少高速行驶时的方向盘抖动问题，另一方面均匀分布的辐条能够将轴头传递的载荷均匀分散到整个轮辋上，避免局部应力集中导致的轮辐开裂问题。在实际的整车开发流程中，

　　这类轮组模型通常会被用于总布置阶段的间隙校核，工程师会将轮组模型导入整车装配环境中，验证车轮在最大转向角、最大跳动行程下与翼子板、悬架摆臂、减震器等周边部件的安全间隙，同时也会用于渲染阶段的整车外观效果展示，验证不同轮辐造型与整车风格的匹配度。设计过程中还需要考虑轮组的重量平衡，金属轮辐的壁厚要经过反复校核，在满足强度要求的前提下尽可能降低簧下质量，因为簧下质量的降低能够直接提升车辆的操控响应性与行驶平顺性，轮辋的边缘做了加厚处理，这个位置是日常行驶中最容易受到路肩剐蹭的部位，加厚设计能够提升轮辋的抗冲击能力，避免轻微剐蹭就导致轮辋变形失圆。另外，模型中还原的轮胎与轮辋的配合面，还能够用于模拟轮胎充气后的应力分布，

　　帮助工程师验证轮辋密封槽的结构设计是否合理，在不同胎压工况下，胎圈对密封槽的压力是否能够满足密封要求，同时也能校核轮辋在承受额定载荷时的变形量，确保变形量在允许范围内，不会导致轮胎脱圈或者密封失效。在改装车的应用场景中，这类等比例的轮组模型还能够帮助改装厂商提前验证不同规格轮组的适配性，不需要实际拆装轮胎就能确认偏距、孔位是否匹配目标车型，避免采购的轮组出现蹭卡钳、蹭翼子板的问题，大幅提升改装方案的验证效率。
