客车车身骨架焊接总线结构设计

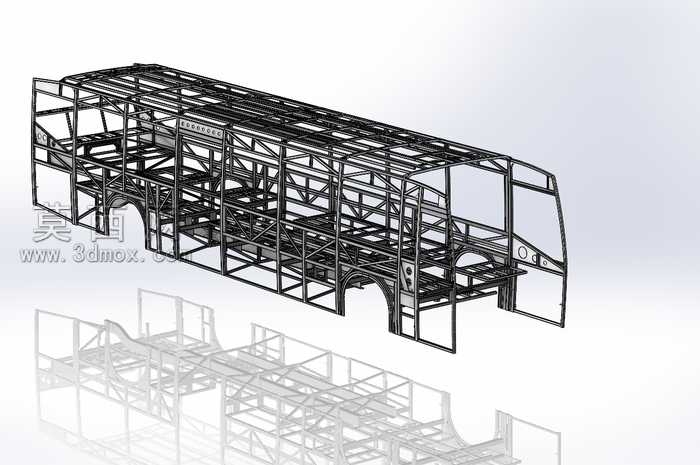

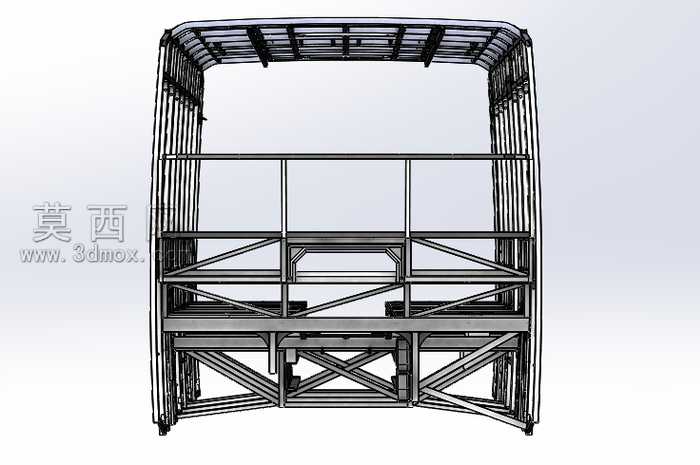

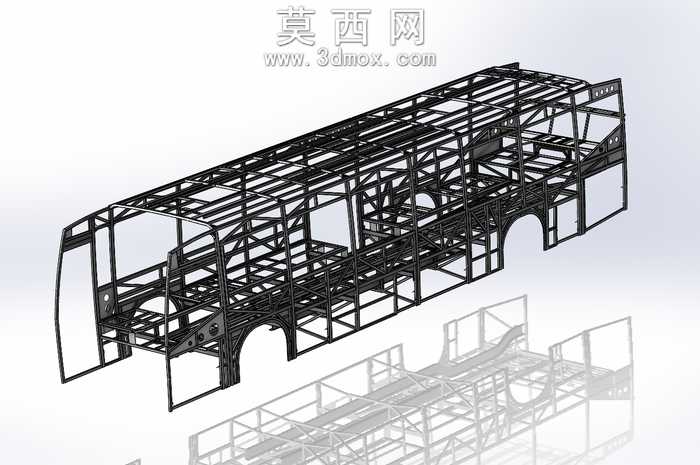

本作品为客车车身承载骨架的焊接结构三维建模成果，建模过程严格遵循客车车身设计的力学承载逻辑与生产制造工艺要求，依托三维参数化建模能力完成整体框架的搭建。建模阶段首先梳理客车车身的整体尺寸边界，按照前后围、左右侧围、顶盖、底架的分区逻辑拆分建模模块，每个分区的杆件均按照实际生产中的型材规格设定截面参数，保证模型尺寸与真实生产用料完全匹配。整体结构采用桁架式焊接布局，所有杆件的连接节点均按照焊接工艺要求做了贴合处理，预留出实际焊接作业的焊道间隙，同时对关键承载位置的杆件做了加厚与斜撑补强设计，比如车门开口处、悬架安装位、前后防撞区域都增加了交叉支撑结构，避免应力集中带来的结构强度不足问题。建模过程中对每一根杆件的空间位置做了精准约束，既保证整体框架的形位公差符合客车装配要求，也为后续的有限元受力分析预留了数据接口。材质设定上按照车身常用的低碳钢型材参数配置，还原了金属材质的基础质感，渲染阶段采用等轴测视角展示整体结构，搭配半透明投影效果清晰呈现底层底架与上层框架的对应位置关系，能够直观展现整个车身骨架的空间布局与杆件连接逻辑。设计过程中充分考虑了焊接装配的工艺性，所有杆件的排布避开了后续内饰安装、管线布设的预留空间，在保证整体结构强度满足客车承载要求的前提下，尽可能优化杆件排布减少冗余用料，兼顾结构可靠性与轻量化设计需求。整个模型完整还原了客车车身焊接骨架的全结构细节，可用于车身结构教学、焊接工艺演示、整车布局验证等多个场景。
