日内瓦间歇传动机构三维结构设计

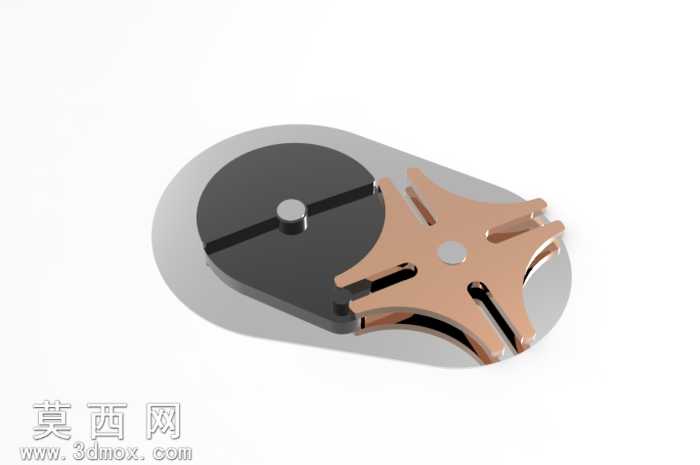

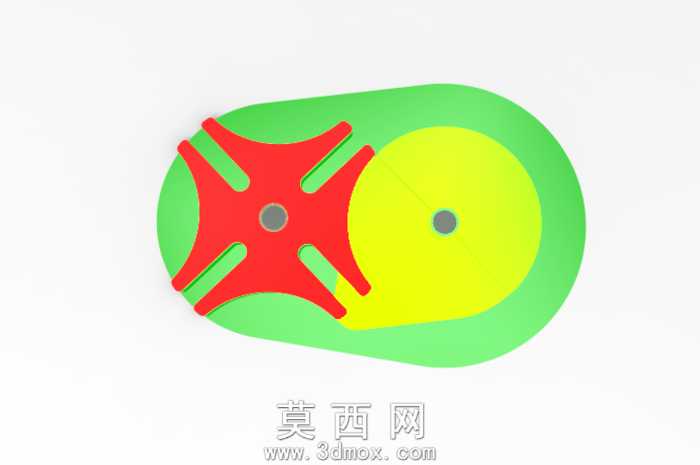

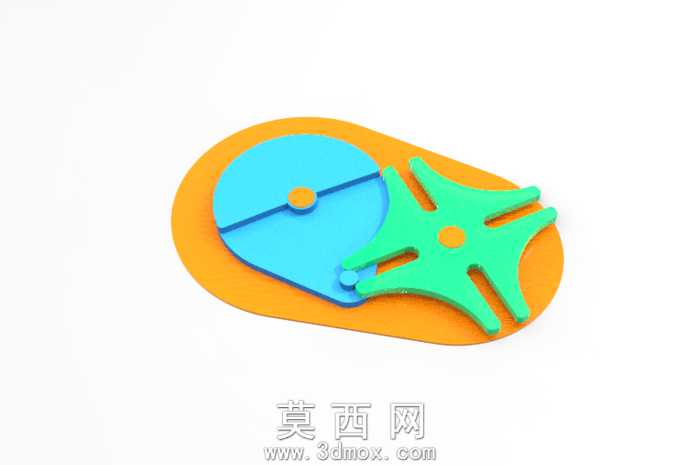

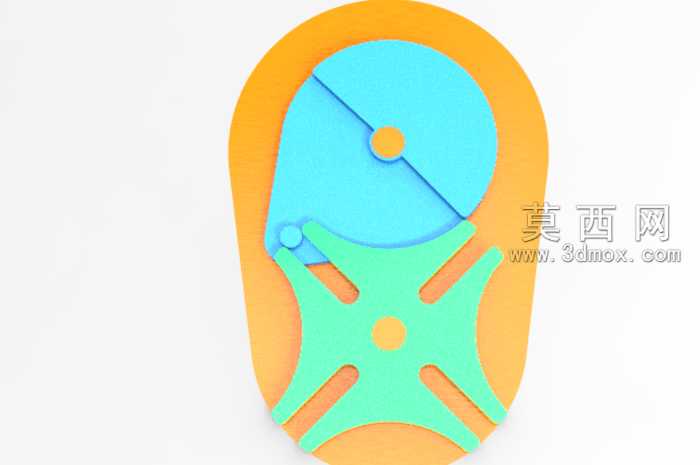

本作品为日内瓦间歇传动机构的三维设计成果，整体采用经典槽轮传动结构布局，通过三维建模软件完成全参数化的零件建模与整机装配。建模过程中首先对主动拨盘与从动槽轮的核心配合尺寸进行参数化定义，严格按照间歇传动的运动学要求设定拨销直径、槽轮槽数、中心距等关键参数，确保拨盘连续回转时能够精准带动槽轮完成预设角度的间歇转位，避免运动过程中出现卡滞、冲击过大的问题。材质渲染方面，主动拨盘采用哑光黑色金属材质，模拟经过发黑处理的钢制零件质感，表面添加细微的磨砂纹理提升真实感；从动槽轮采用玫瑰金色金属材质，模拟铜合金或表面镀覆处理的零件效果，边缘做轻微倒角处理避免锐边生硬感；底部安装基板采用浅灰色哑光金属材质，还原设备安装基座的视觉效果，不同零件的材质区分清晰，能够直观展现各部件的装配层级与功能划分。结构设计上，主动拨盘设置有圆柱形拨销与锁止弧面，拨销用于嵌入槽轮的径向槽带动槽轮转位，锁止弧面则在槽轮停歇阶段与槽轮的凹弧面配合，实现槽轮的位置锁止，避免停歇期间槽轮出现自由转动；从动槽轮均匀分布四个径向开口槽，槽边做圆角过渡处理，降低拨销进入和退出槽口时的刚性冲击，中心位置设置定位轴孔用于安装输出转轴，整体结构紧凑，传动平稳，能够实现将连续回转运动转换为单向间歇回转运动的功能。设计过程中重点验证了机构的运动干涉情况，通过装配体的运动仿真模拟拨盘整周回转过程，确认拨销在进入槽口、带动转位、退出槽口的全行程中无零件碰撞，锁止弧面的配合间隙控制在合理范围内，既保证锁止可靠又不会出现摩擦卡滞，同时对各零件的壁厚、轴径等结构尺寸进行了优化，在保证结构强度的前提下尽可能缩小机构整体体积，适配小型自动化设备的间歇送料、转位等应用场景需求。
