可倾翻式机架支撑工作台结构设计

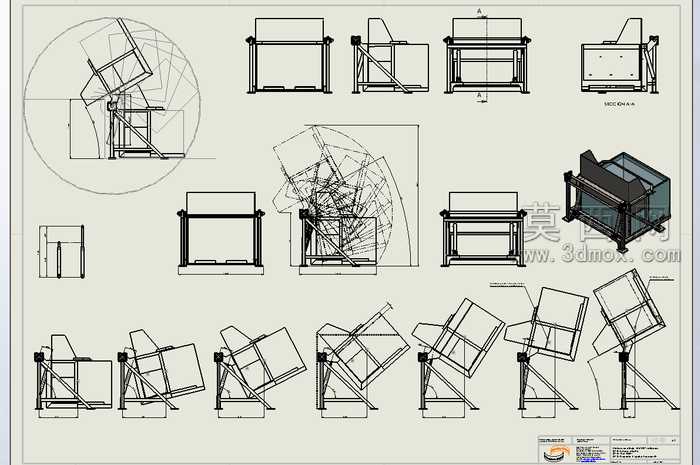

本作品采用三维参数化建模方式完成整套可倾翻式支撑工作台的全结构设计，建模过程中严格遵循机械设计的公差配合规范，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件装配无干涉、运动逻辑通顺。从结构设计来看，该工作台以方管焊接成型的框架作为主体承载基座，基座底部设置了对称分布的落地支撑脚，保证设备静置状态下的稳定性，基座两侧搭载了带铰接转轴的翻转支撑臂，用于承载上部的工作台面，铰接转轴处做了加强筋补强设计，避免翻转承重过程中出现结构形变。上部工作台面采用框架式围边结构，台面背部设置了多道横向与纵向的加强梁，分散台面承载的重物压力，避免台面受载后出现下凹变形。翻转机构的设计是本作品的核心，建模过程中对翻转的全行程做了运动仿真验证，从图纸中可以看到，设计人员绘制了完整的翻转角度轨迹图，覆盖了从水平静置状态到最大倾翻角度的全部姿态，每一个角度下的支撑臂、台面、基座的相对位置都做了校核，确保翻转过程中不会出现部件碰撞，同时在基座后侧设置了可调节的斜向支撑结构，当台面翻转到指定工作角度后，斜向支撑可以与台面背部的定位结构配合锁止，保证倾斜工作状态下的结构刚性，避免作业过程中台面出现晃动或下坠。材质设定上，主体承载框架采用结构钢材质，渲染时赋予了哑光黑的金属喷漆质感，铰接转轴部位做了调质钢的材质区分，表面呈现金属切削后的亮面质感，工作台面根据使用场景赋予了耐磨防滑的复合板材材质，整体渲染效果还原了工业设备的真实质感。设计思路围绕多工况作业需求展开，该工作台既可以在水平状态下作为普通装配工作台使用，也可以根据作业需要将台面倾翻到不同角度，适配需要倾斜操作的装配、检修、加工类作业，相比固定角度的工作台大幅提升了场景适配性，整套模型完整保留了所有零件的建模参数、装配约束关系，可直接用于工程出图、结构优化以及样机加工的参考依据，运动仿真的参数也可直接导出用于后续的动力选型计算，为后续的实物落地提供了完整的三维数据支撑。
