多色互锁立方体拼插钥匙挂扣结构设计

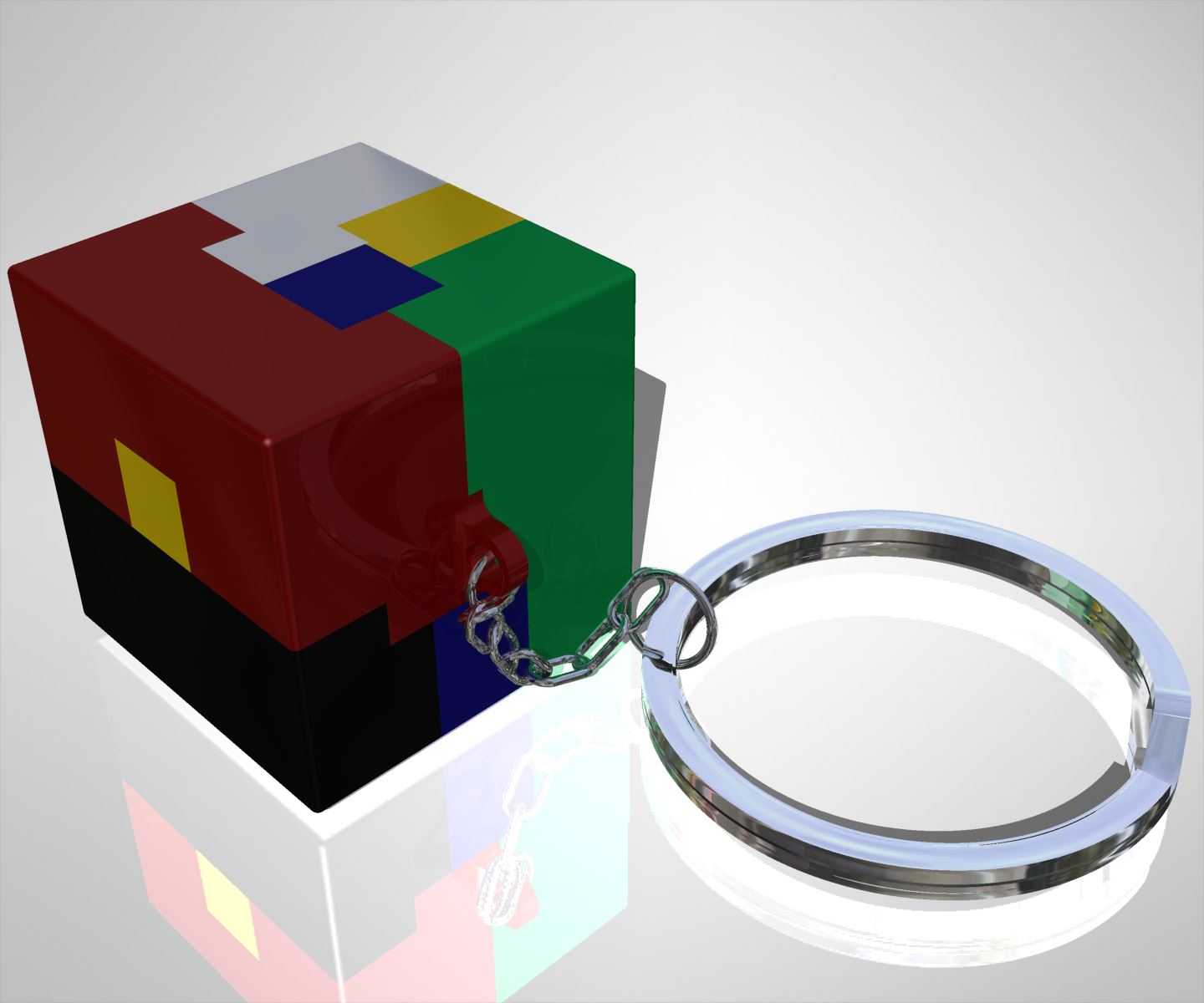

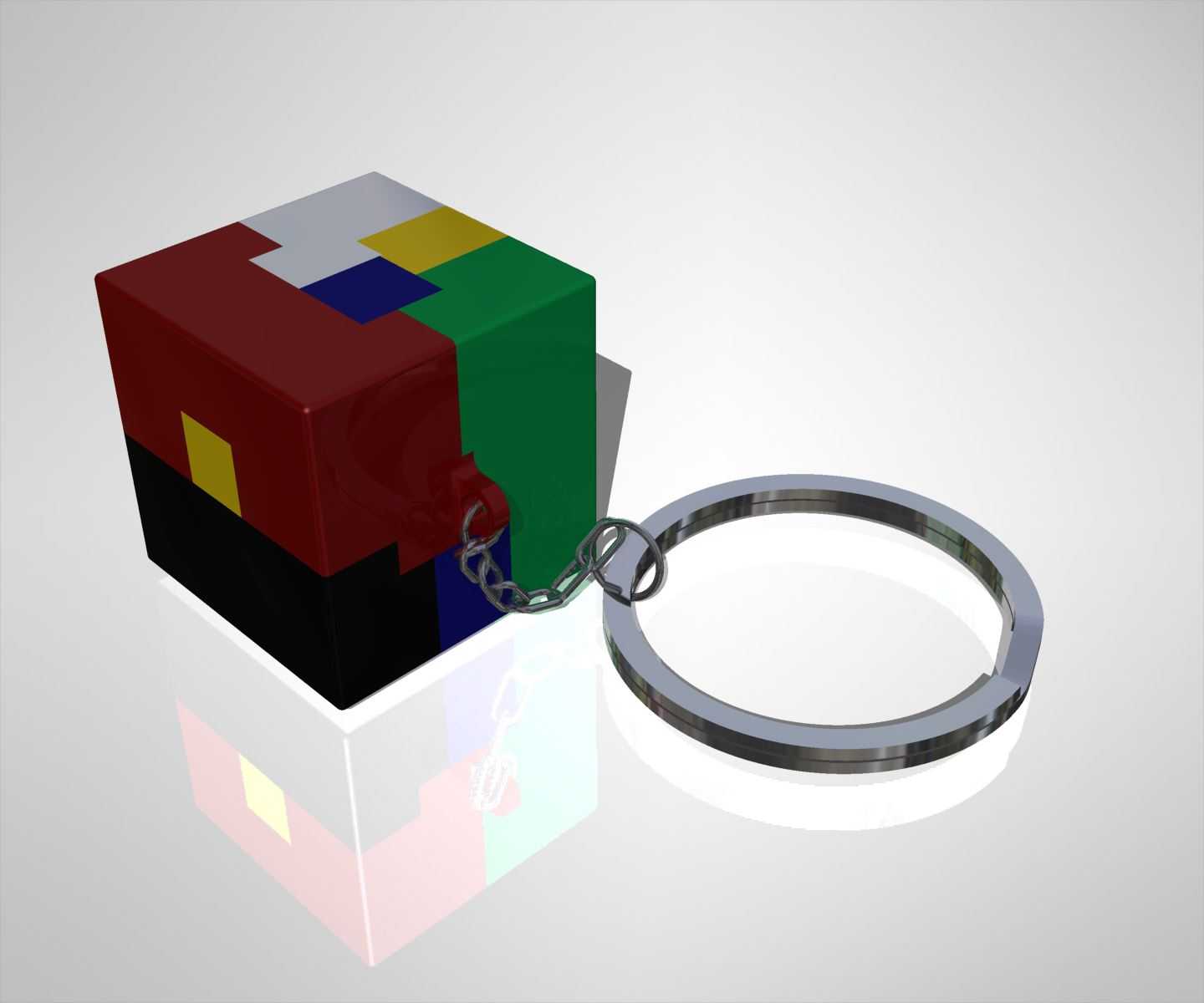

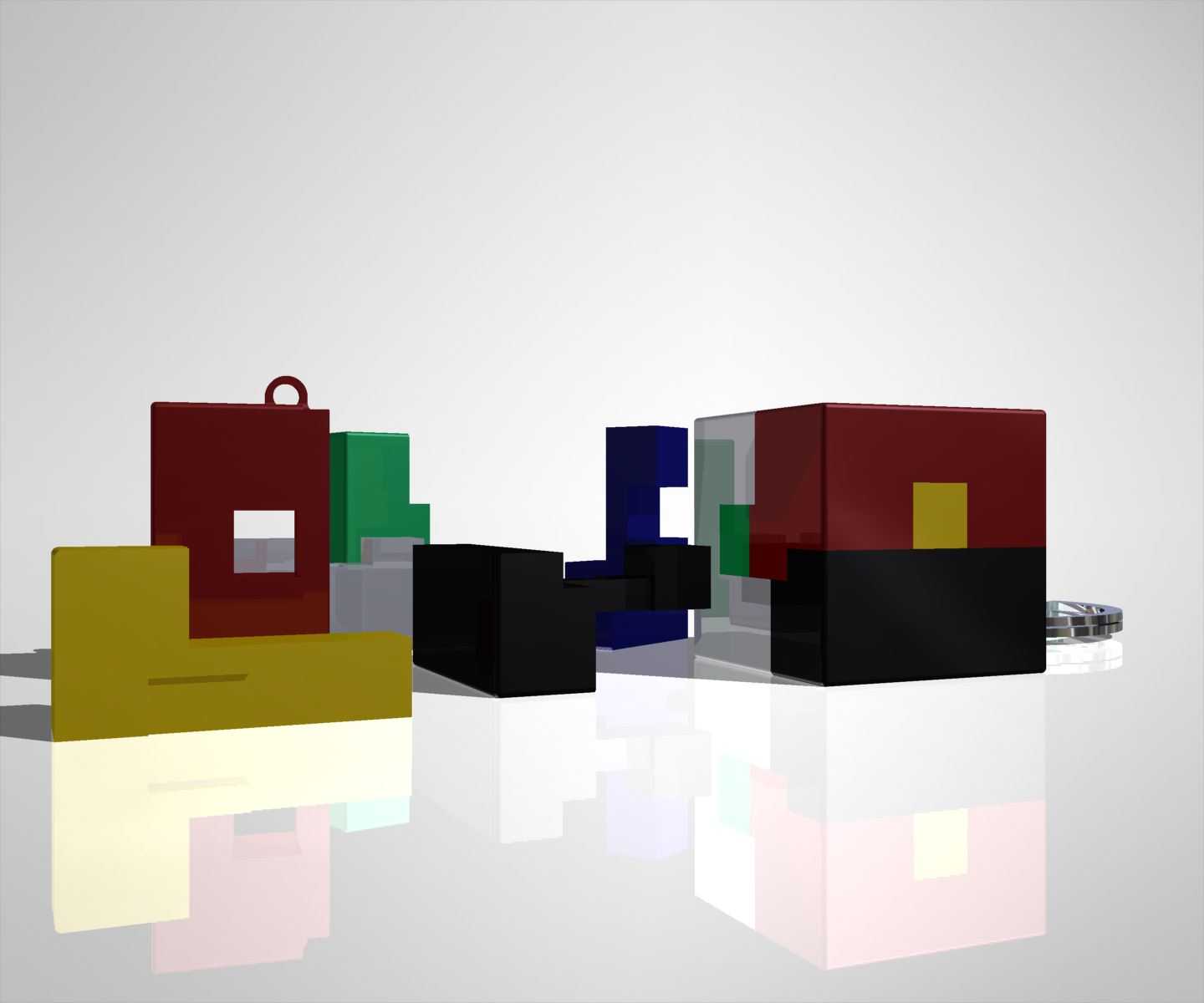

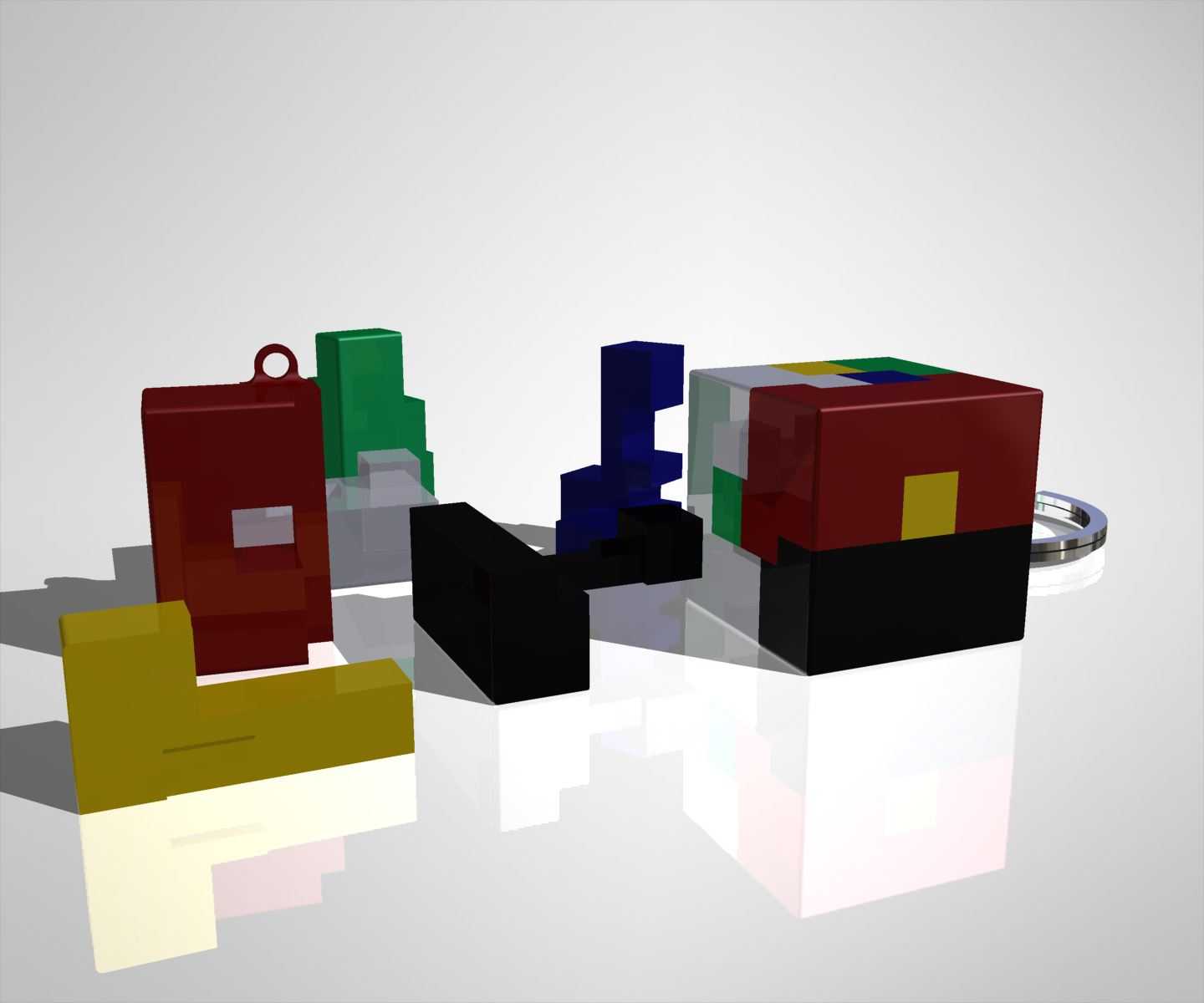

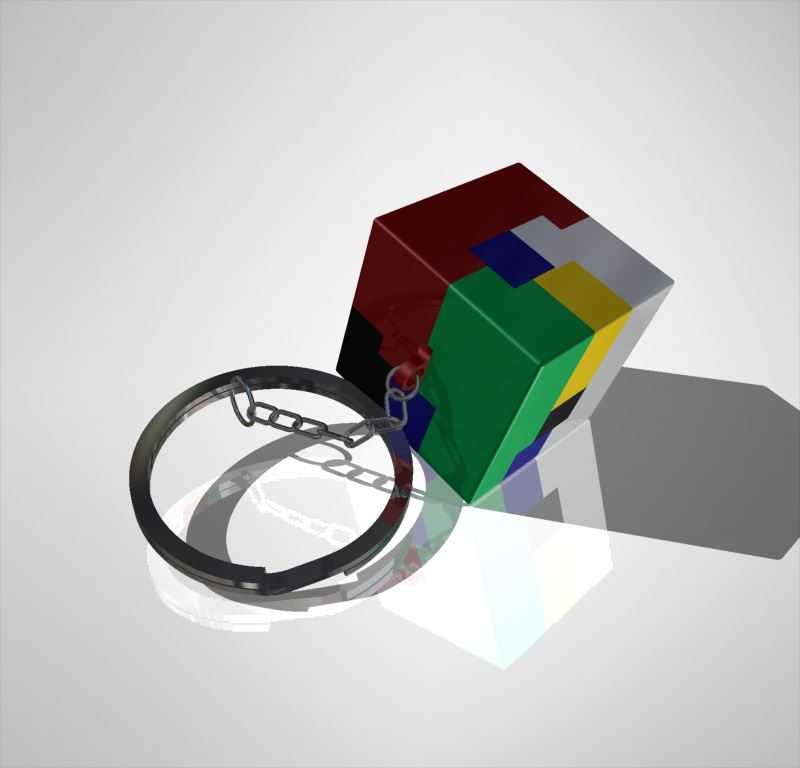

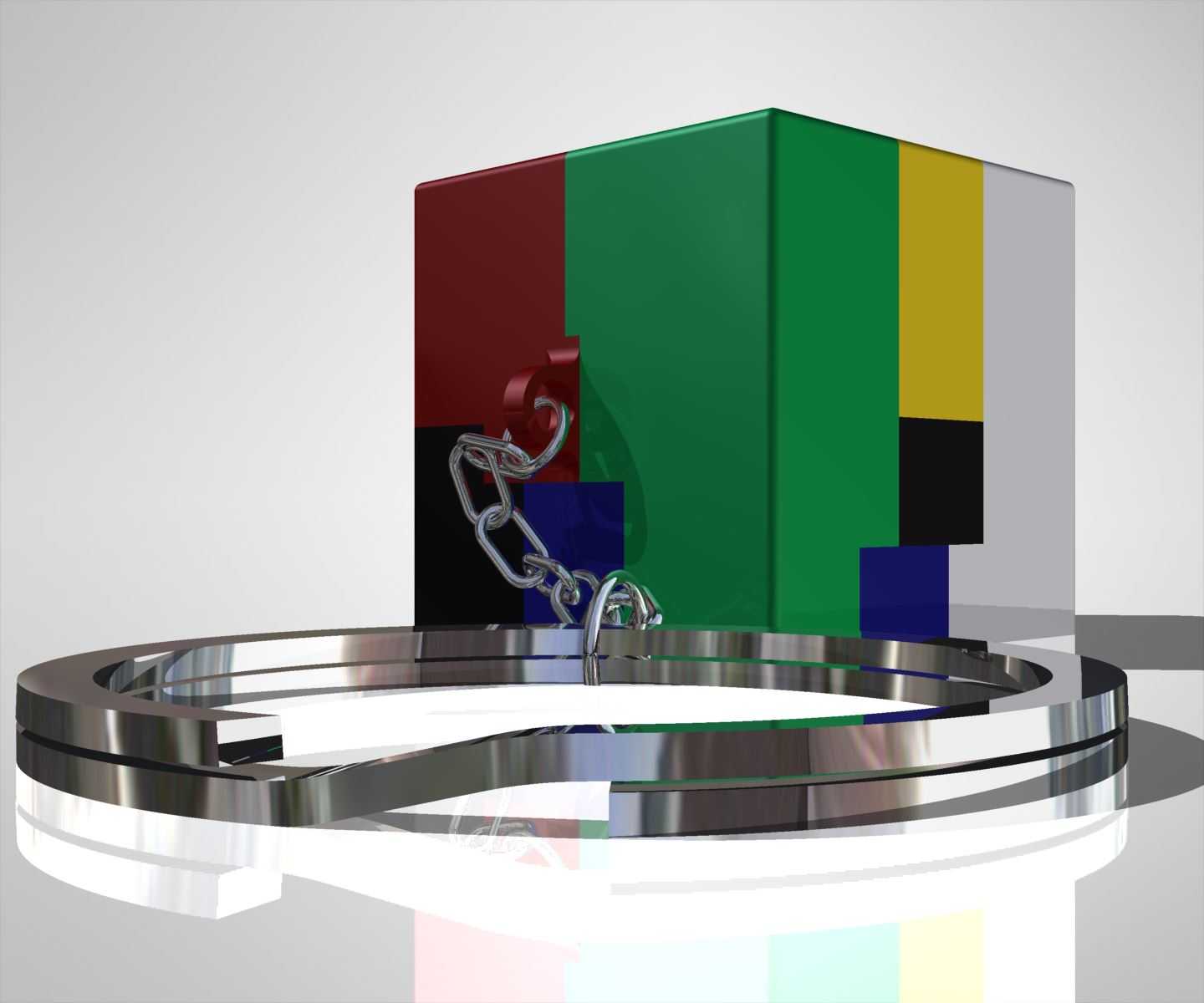

　　这款拼插式钥匙挂扣的结构设计，最初的构思来源于传统鲁班锁的互锁逻辑，但在实际落地时做了大量适配日常使用场景的调整。日常通勤场景里，很多人都遇到过普通钥匙圈硬掰开合伤指甲、挂饰容易松脱掉落的问题，这款结构就针对性解决了这类痛点：所有拼块采用立方体基础形态做凹凸榫卯配合，不需要额外的金属弹片、铰接轴或者胶水粘接，仅靠块体之间的形位公差配合就能实现整体锁止，组装完成后形成一个完整的闭合挂环，钥匙可以穿入红色主块顶部的挂孔内，不会出现松脱滑落的情况。

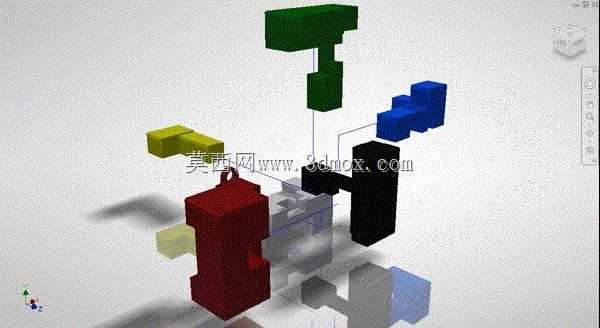

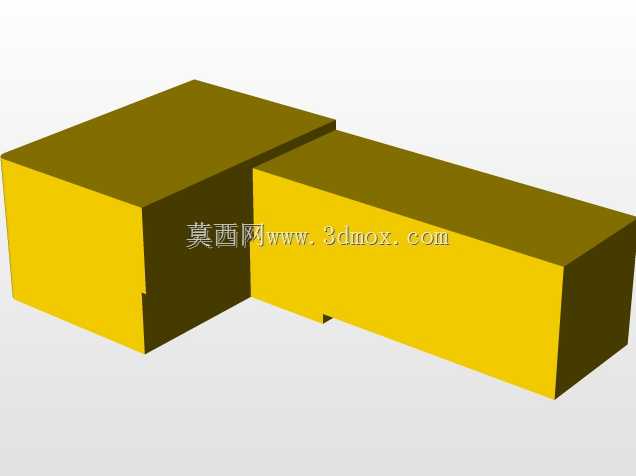

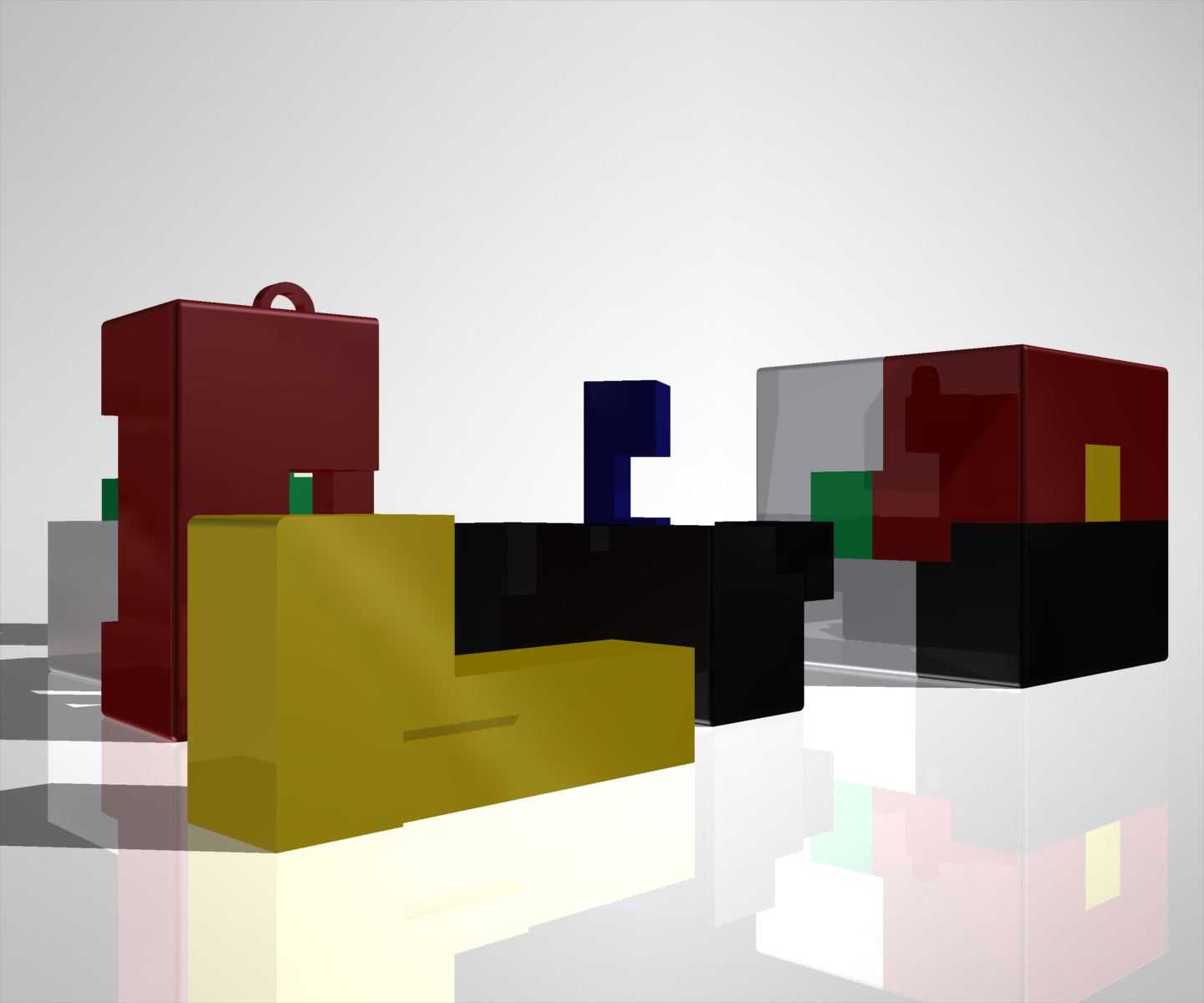

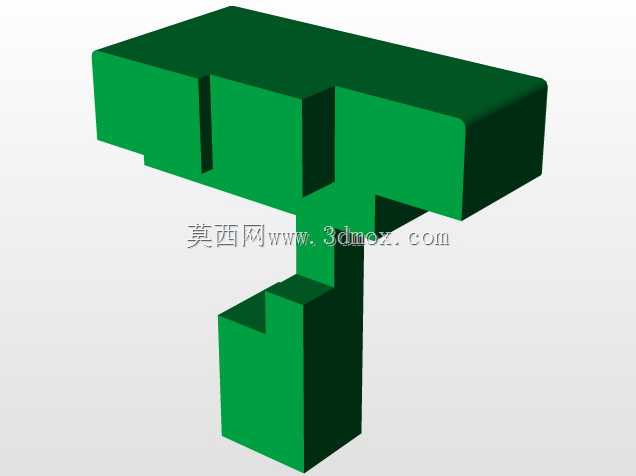

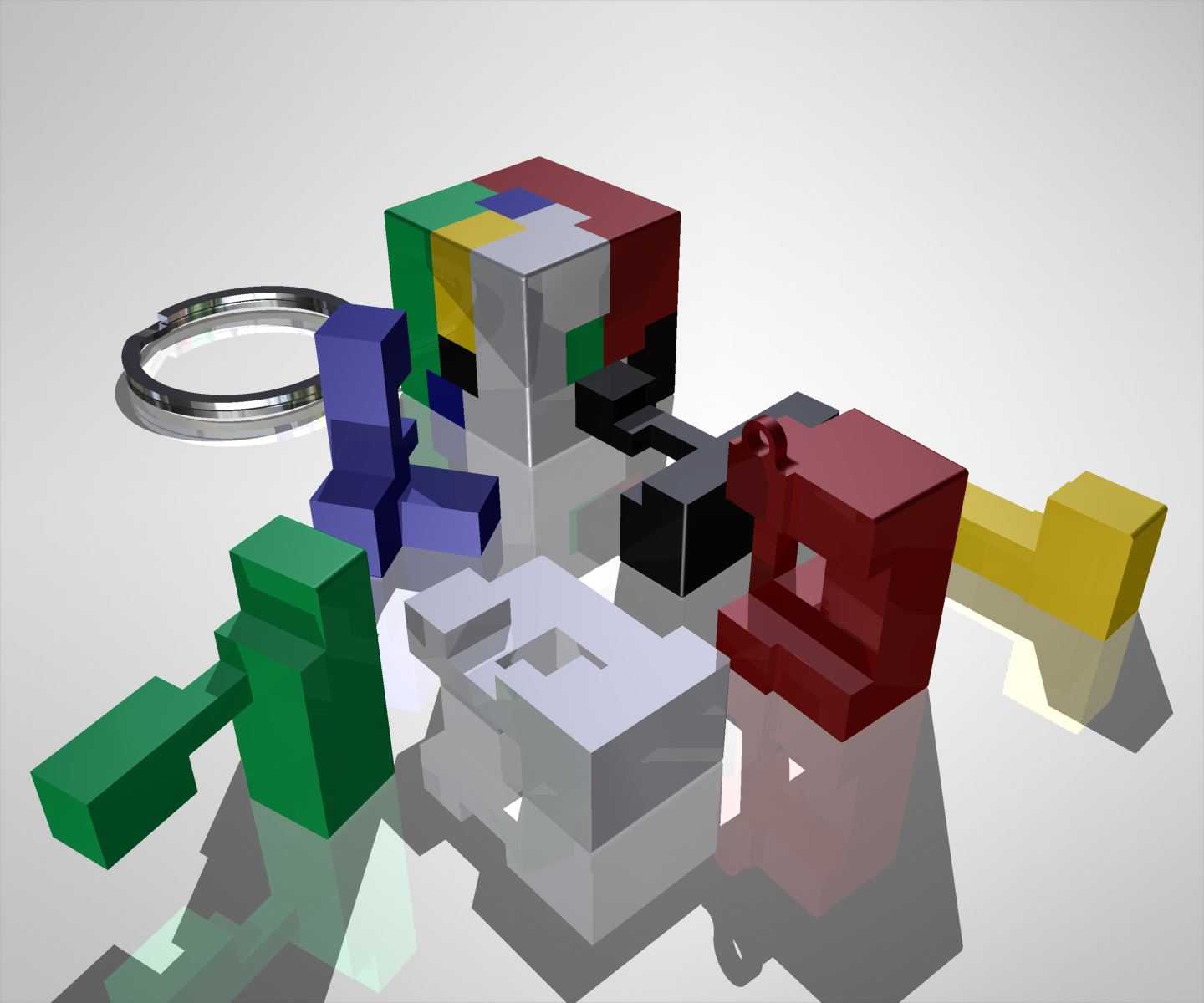

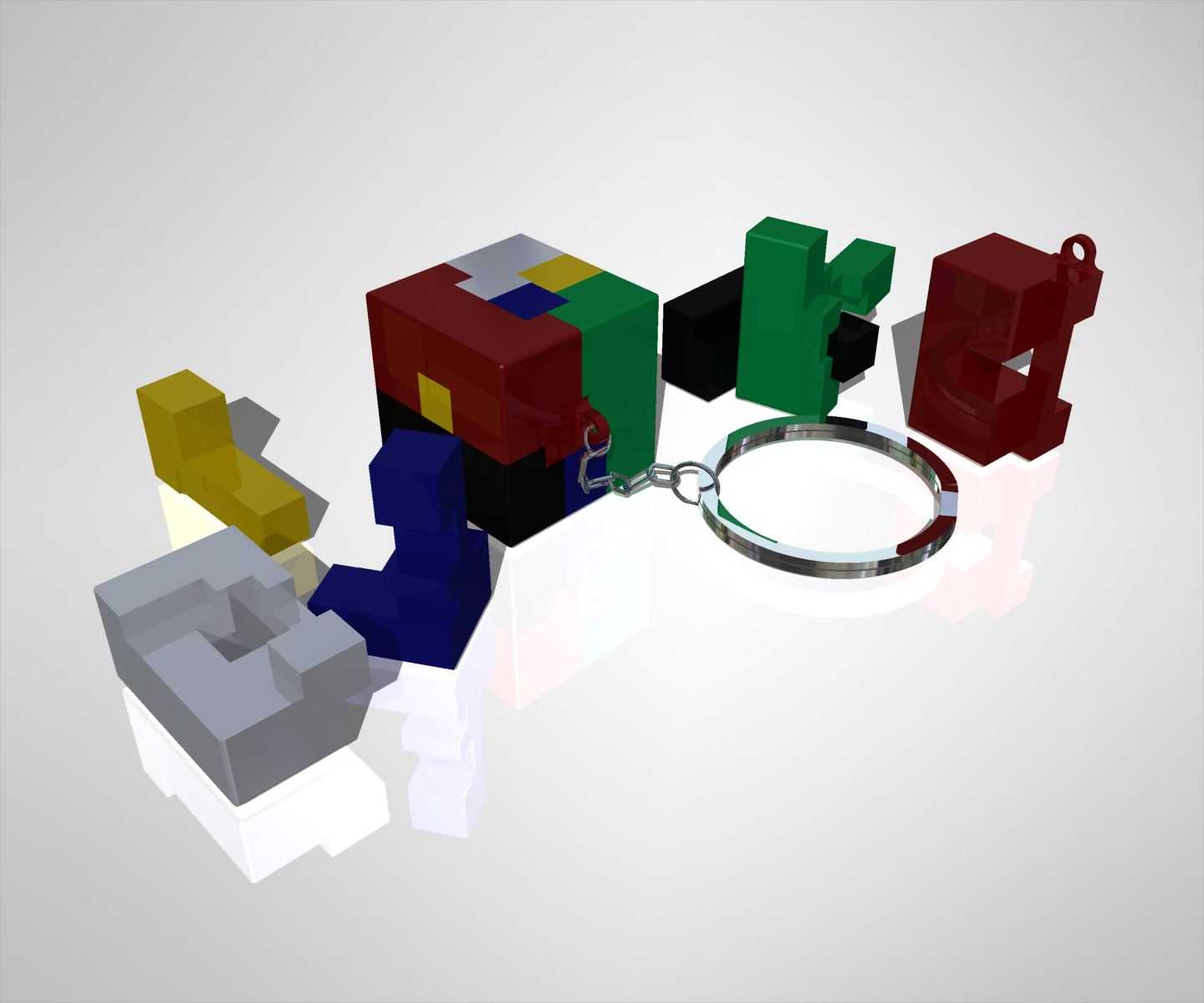

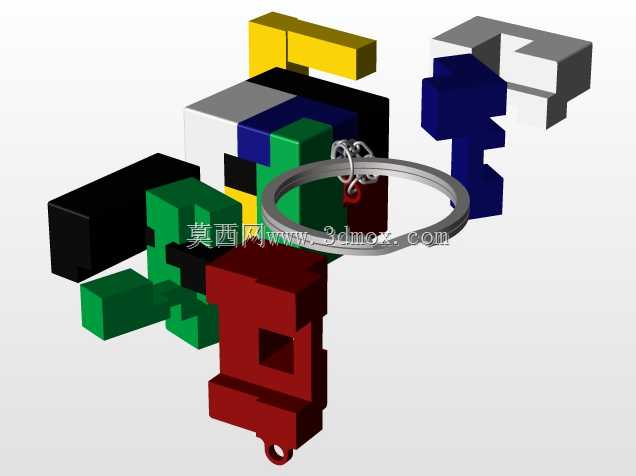

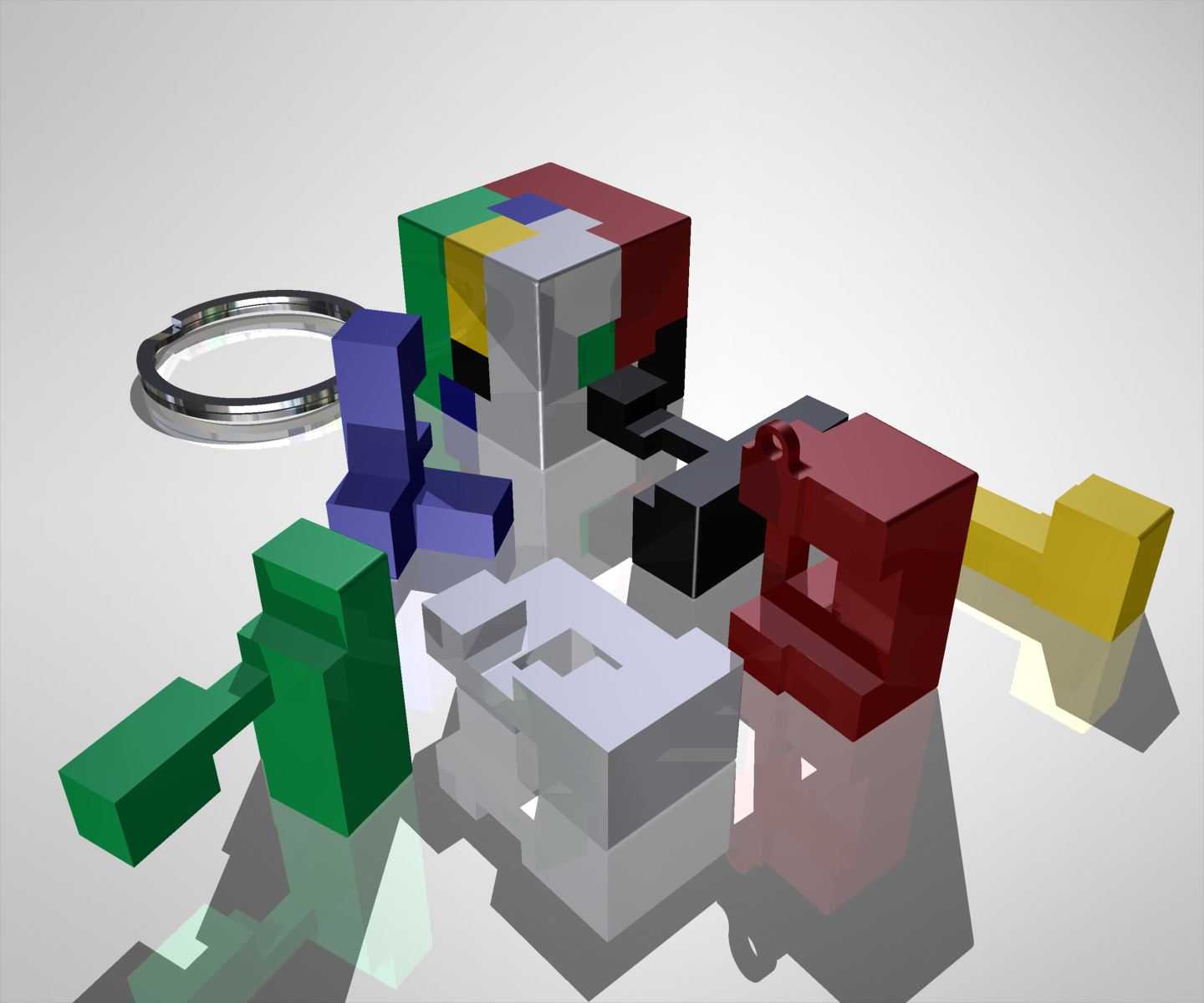

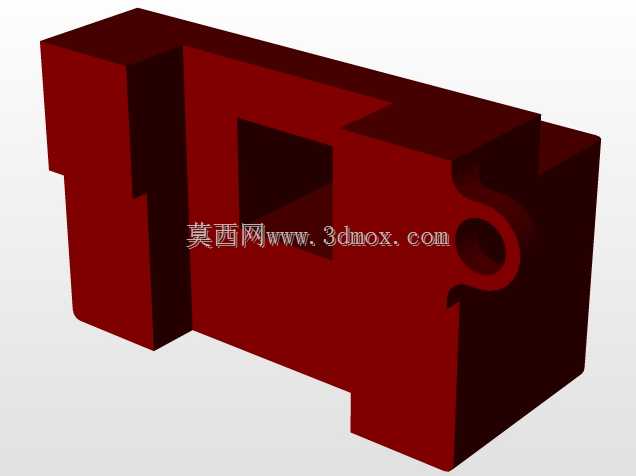

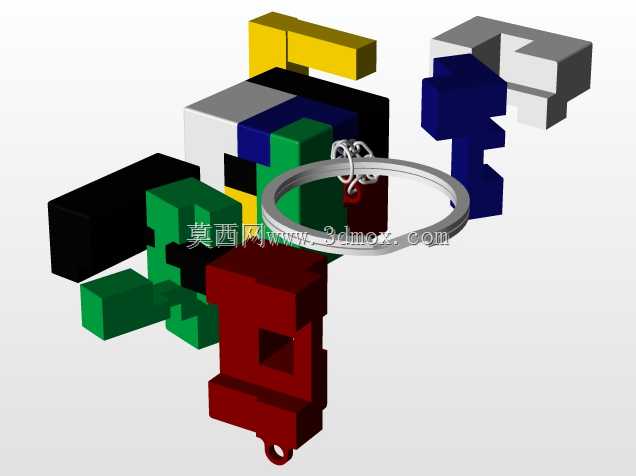

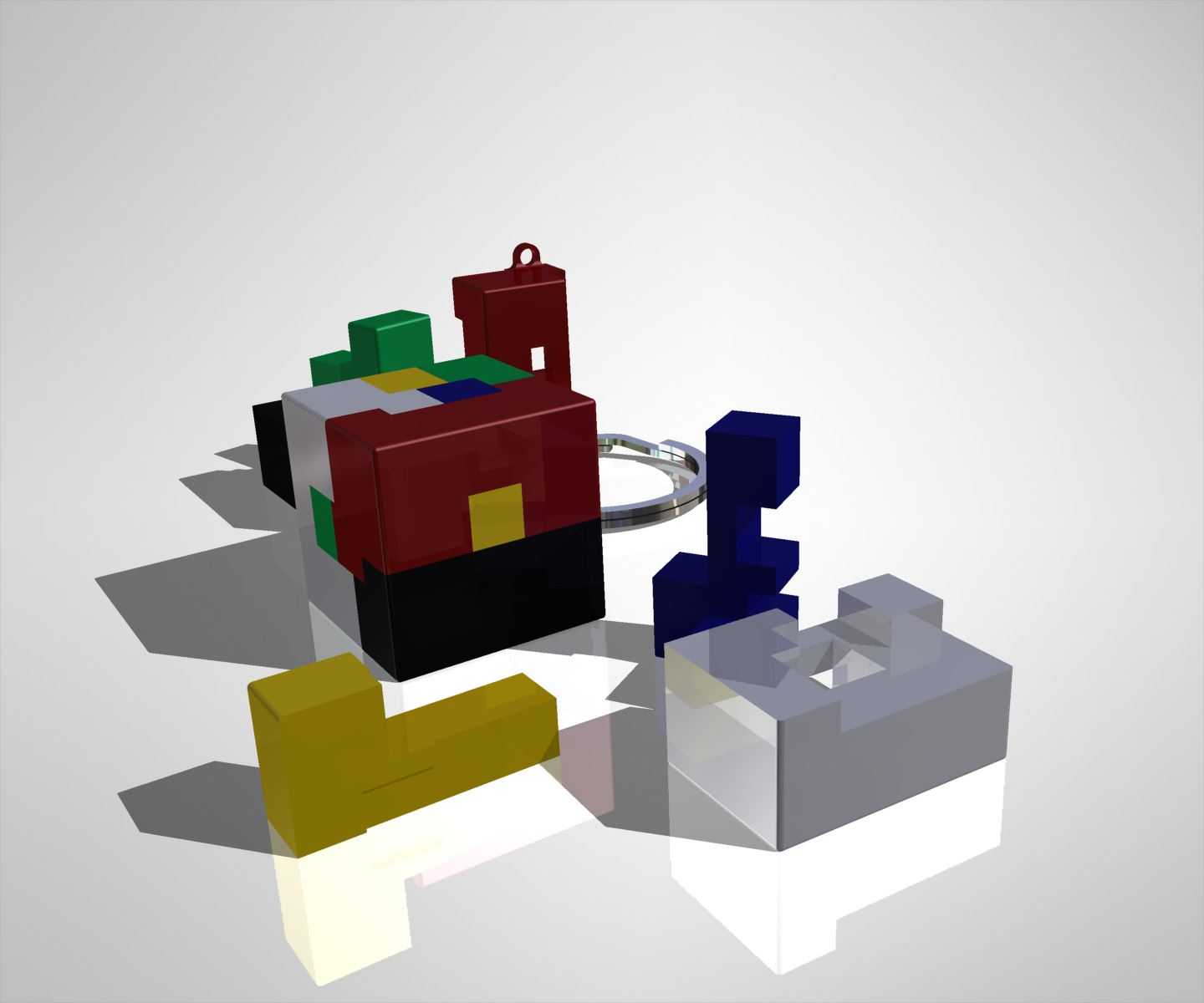

　　从设计思路上看，所有拼块的基准面都统一采用10mm见方的立方体单元做布尔运算切除与加材料，每一块的凸榫长度控制在8mm，对应的凹槽深度做8.2mm的间隙预留，既保证拼接时的顺畅度，不会因为公差累积出现卡滞装不上的问题，又能在组装完成后依靠相邻块体的侧向限位实现零窜动，不会因为日常揣在口袋里的晃动、挤压就散开。不同颜色的块体其实对应了不同的功能分区：红色块是核心承载件，顶部的挂孔做了R2的圆角过渡，避免钥匙环反复摩擦出现应力集中断裂；黑色块是横向锁止件，组装时最后推入，它的凸榫会同时卡入相邻三个块体的侧槽内，相当于整个结构的锁销，只要这个块不被推出，整个挂扣就不会散开；绿色、蓝色、黄色、浅灰色的块体都是填充互锁件，每一块都至少和两个相邻块形成凹凸配合，没有单独的孤立受力件。

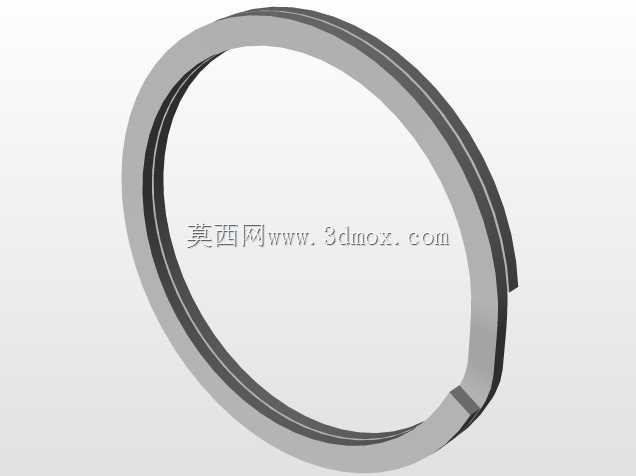

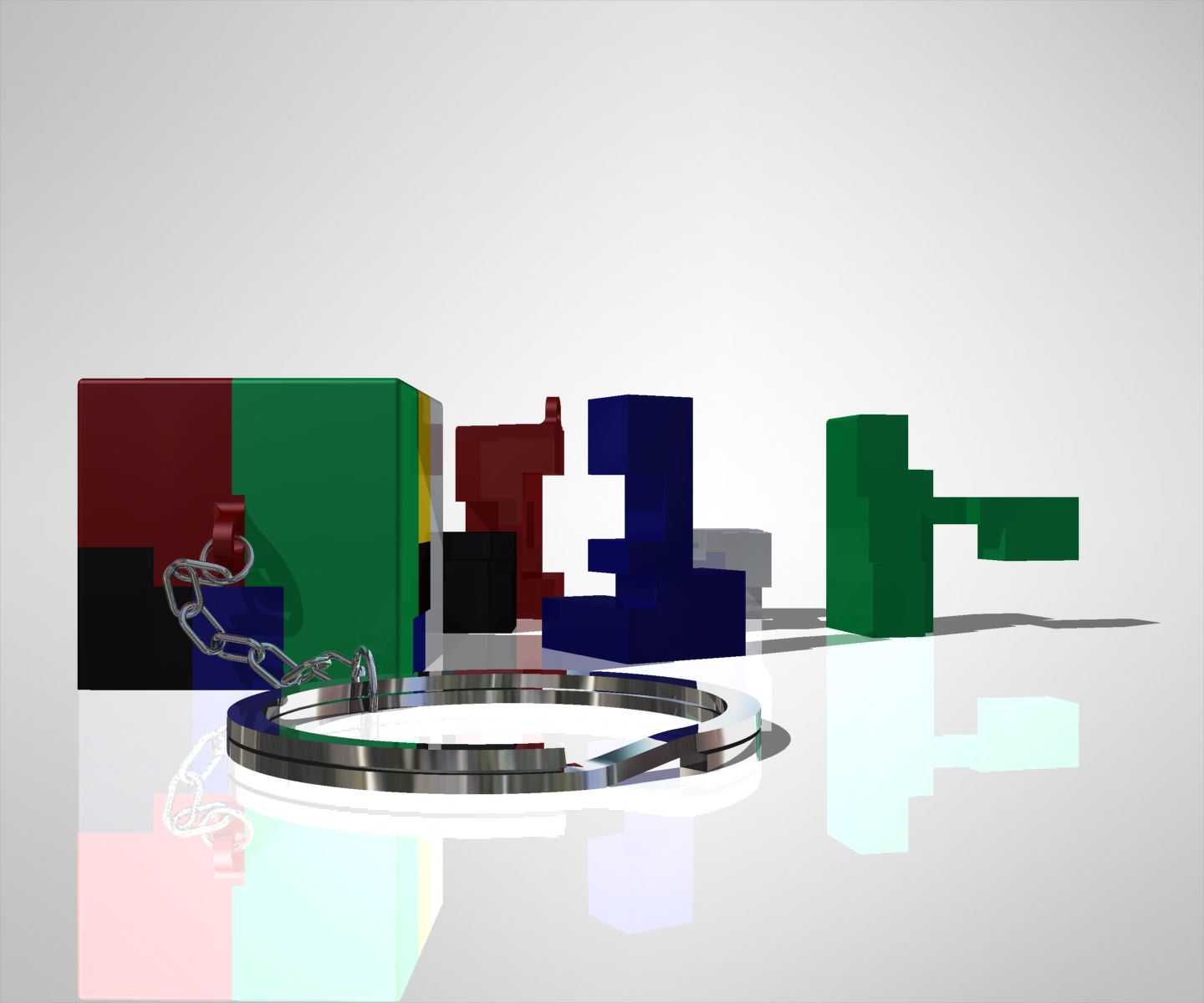

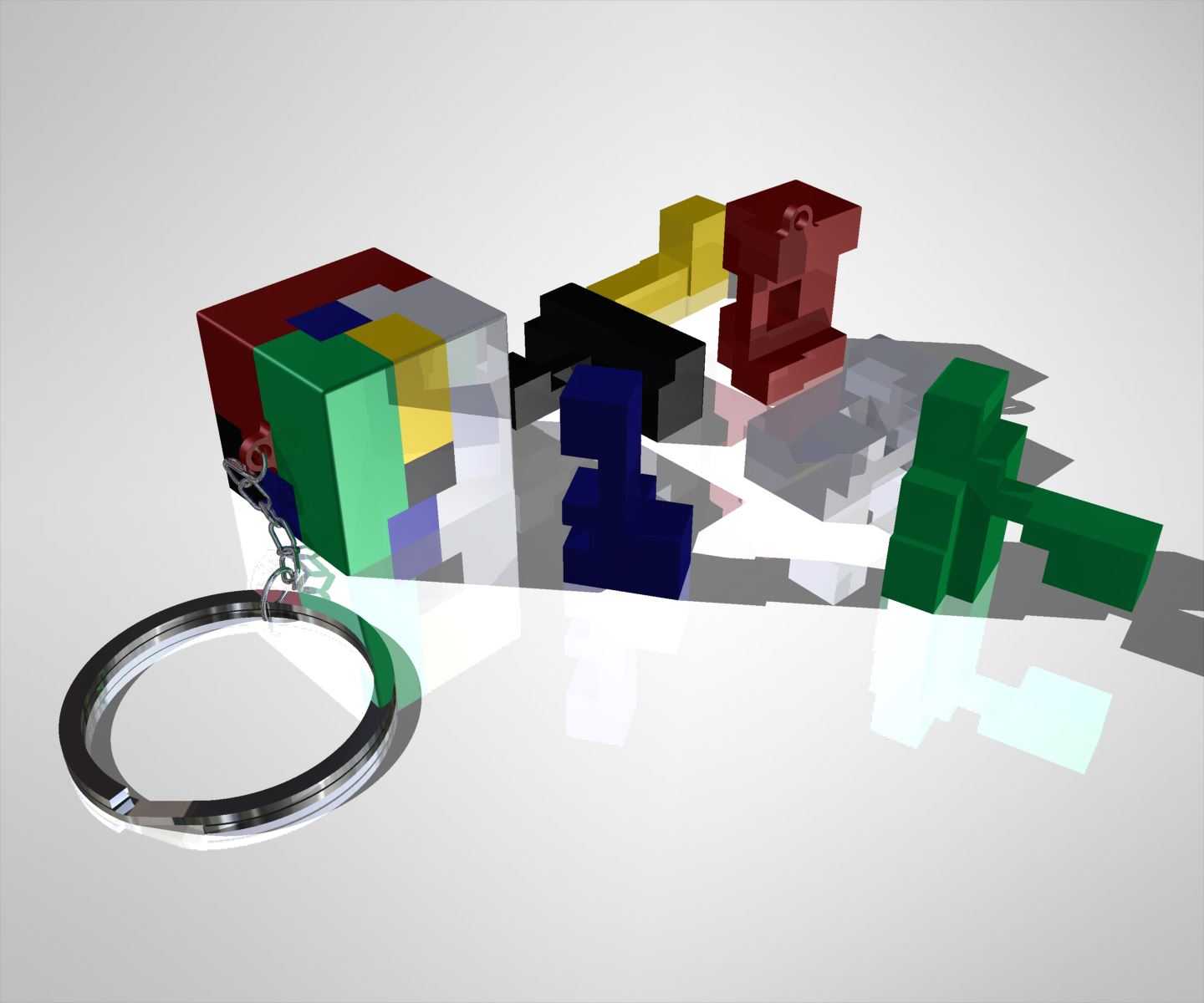

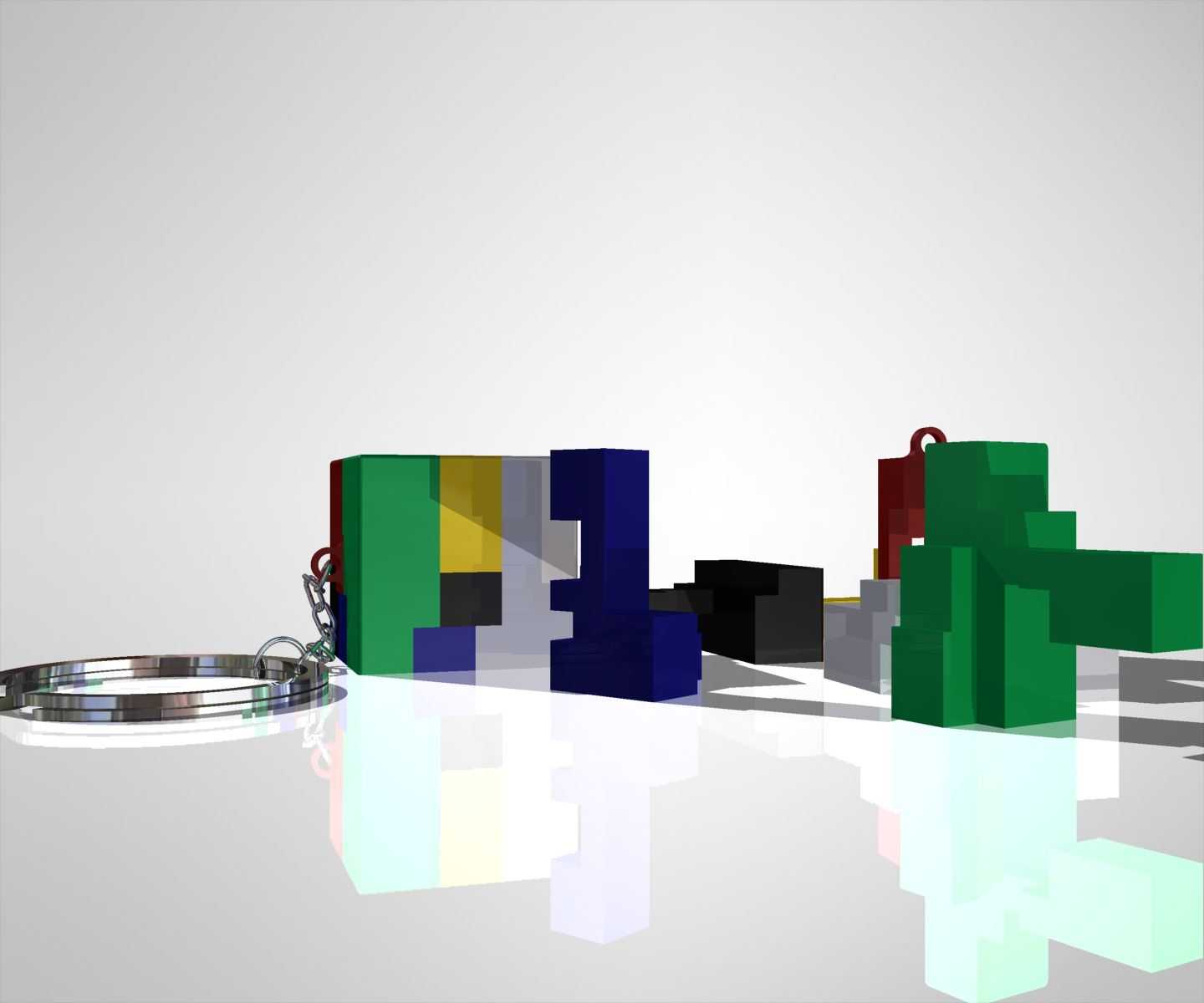

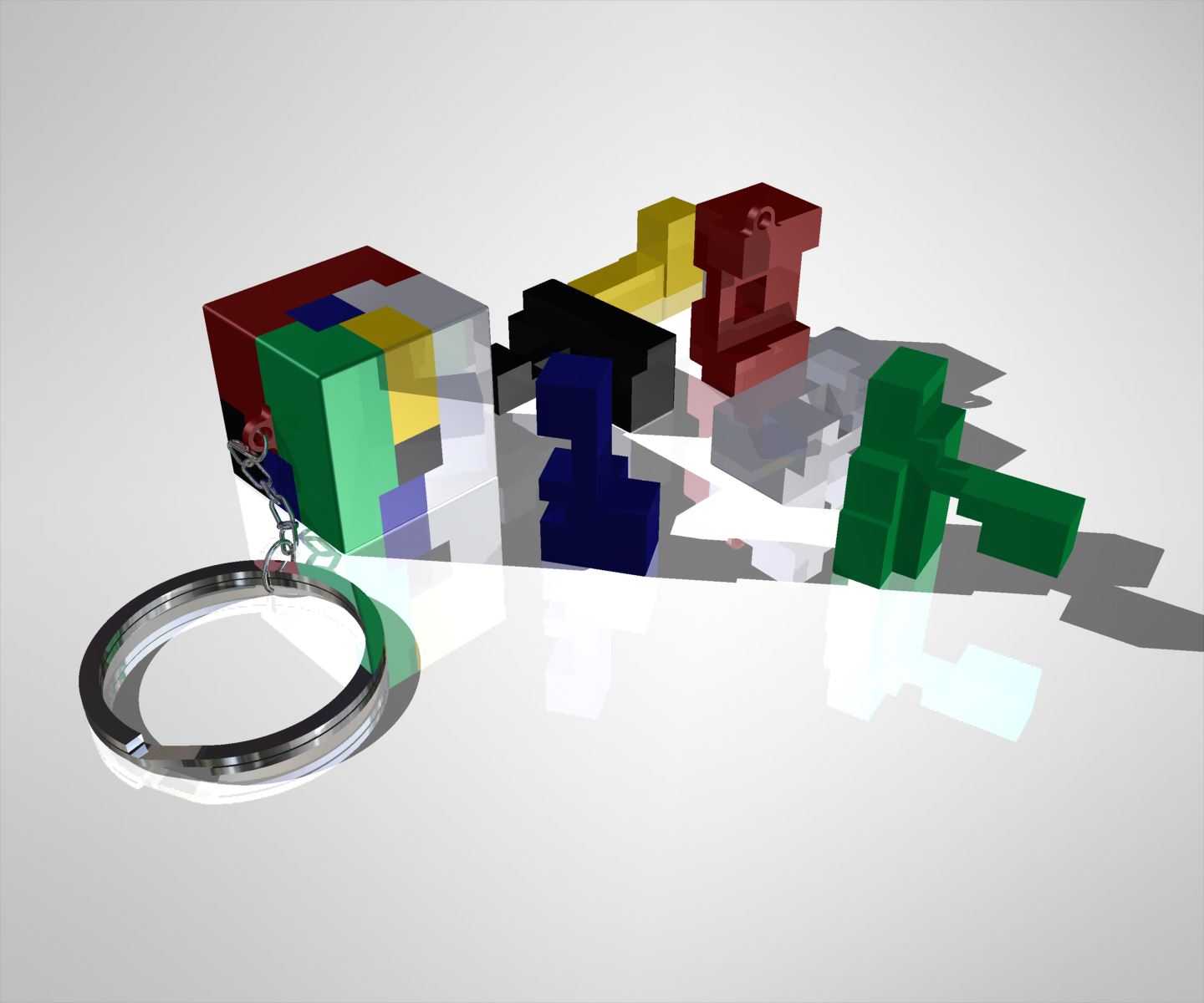

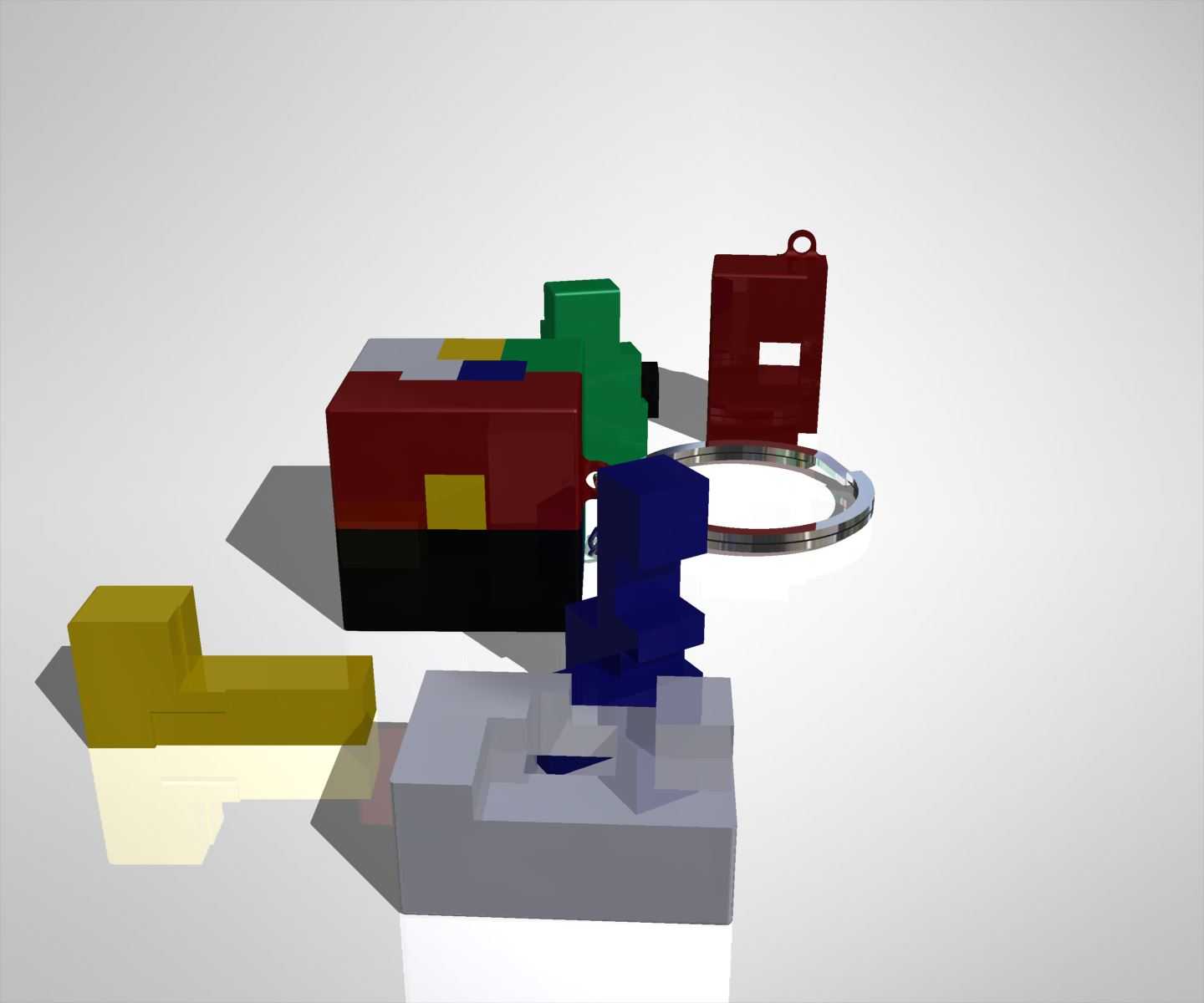

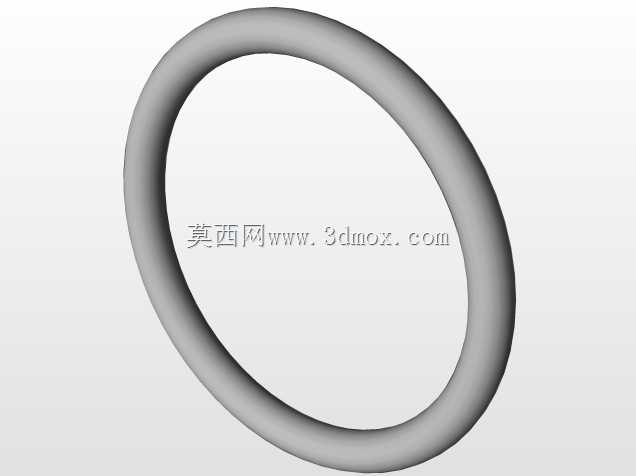

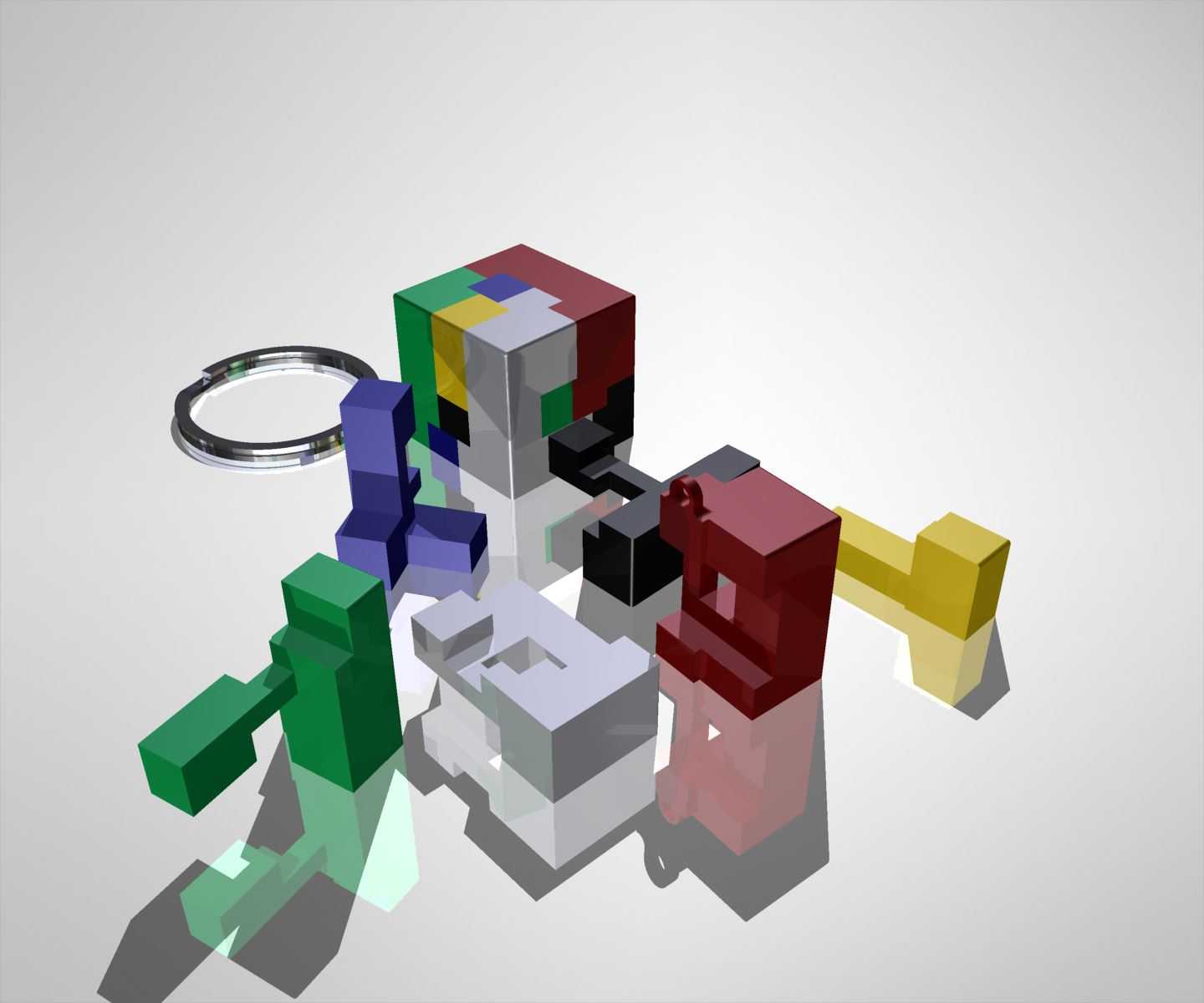

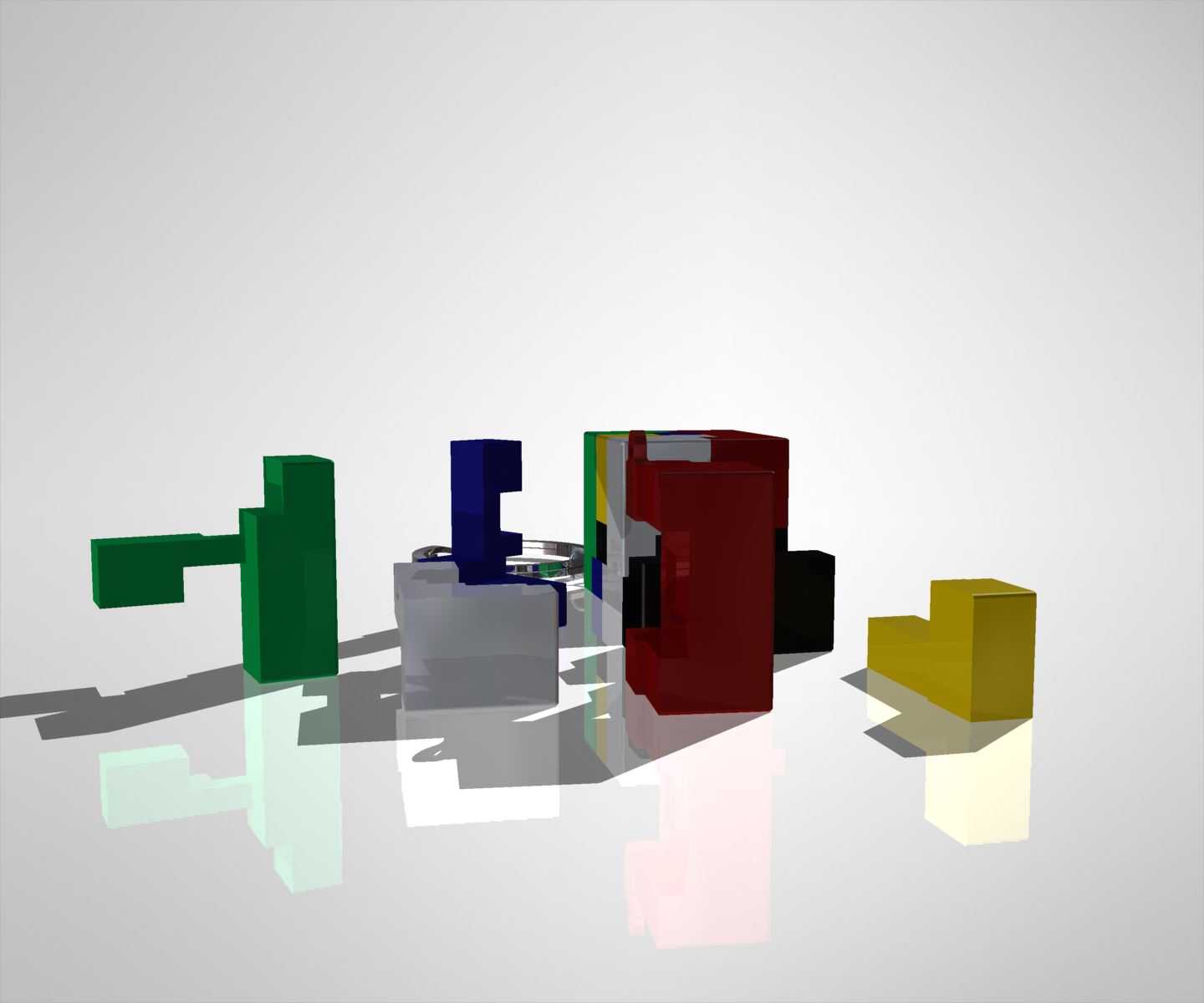

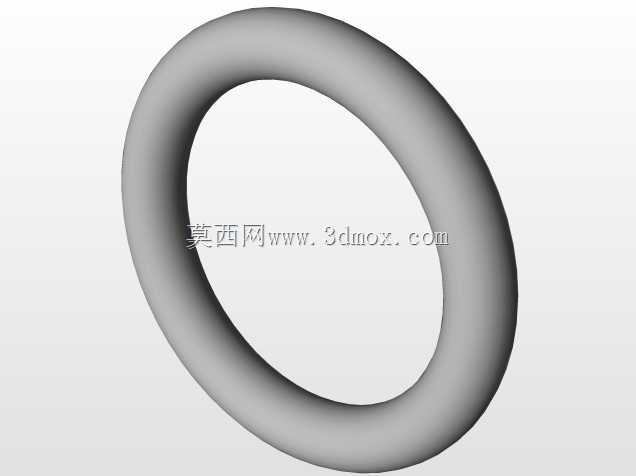

　　实际使用场景里，这款结构除了作为钥匙挂扣，也可以作为小型益智拼插玩具，整个组装过程不需要额外工具，徒手就能完成，拆解时只需要先推出黑色的锁止块，剩下的块体就能顺着拼接方向依次取出，反复拆装的磨损量极小，因为所有配合面都做了C0.5的倒角处理，不会出现尖锐棱边反复刮蹭配合面导致的间隙变大问题。外形尺寸上，组装完成后的整体外轮廓是32mm×28mm×45mm的类立方体形态，放在口袋里不会有突兀的凸起硌腿，挂在背包外侧也能作为小型装饰件。安装边界方面，顶部挂孔的内径是6mm，可以兼容市面上绝大多数常规尺寸的金属钥匙圈、登山挂扣，不需要额外做转接配件。

　　做结构校核的时候，特意把所有拼块的壁厚都控制在2.5mm以上，即使采用常规的PLA、ABS塑料3D打印制作，也能承受日常挂5-8把常规金属钥匙的重量，不会出现断裂问题；如果采用不锈钢粉末冶金或者铝合金CNC加工，整体的承重能力还能进一步提升，甚至可以作为小型工具的挂点使用。拼接的逻辑上特意做了防呆设计，每一块的凸榫位置和凹槽位置都是唯一对应的，不会出现装反、装错位置的情况，哪怕是第一次接触的人，对照块体的凹凸形态试错两三次就能找到正确的组装顺序，不需要额外的说明书指引。和传统的金属钥匙圈相比，这种拼插结构的挂扣不会出现金属镀层生锈蹭脏口袋布料的问题，不同颜色的块体也可以根据个人喜好替换配色，满足个性化的使用需求。在做公差匹配的时候，特意考虑了不同加工工艺的收缩率问题，如果是注塑量产，所有配合面的间隙预留0.2mm就可以满足装配要求，如果是FDM3D打印制作，间隙可以放大到0.3mm，适配打印过程中的材料膨胀误差，不需要做额外的打磨修整就能顺利组装。
