透明带标识环玻璃水杯结构设计

　　日常接触的玻璃水杯，看似是简单的日用容器，其结构设计里藏着不少贴合使用场景的细节考量，做这类产品的三维建模时，不能只把外形做出来，得把实际使用里的受力、握持、放置稳定性这些点都落到模型结构里。先从应用场景说，这类带金属质感标识环的透明玻璃杯，既可以作为日常居家的饮水器具，也能适配办公场景的桌面使用，部分同结构的加厚款还能用于餐饮门店的饮品盛装，不同场景下对杯体的壁厚、底部承重、杯口圆滑度的要求都有差异，建模时要把这些边界条件对应到结构参数里。

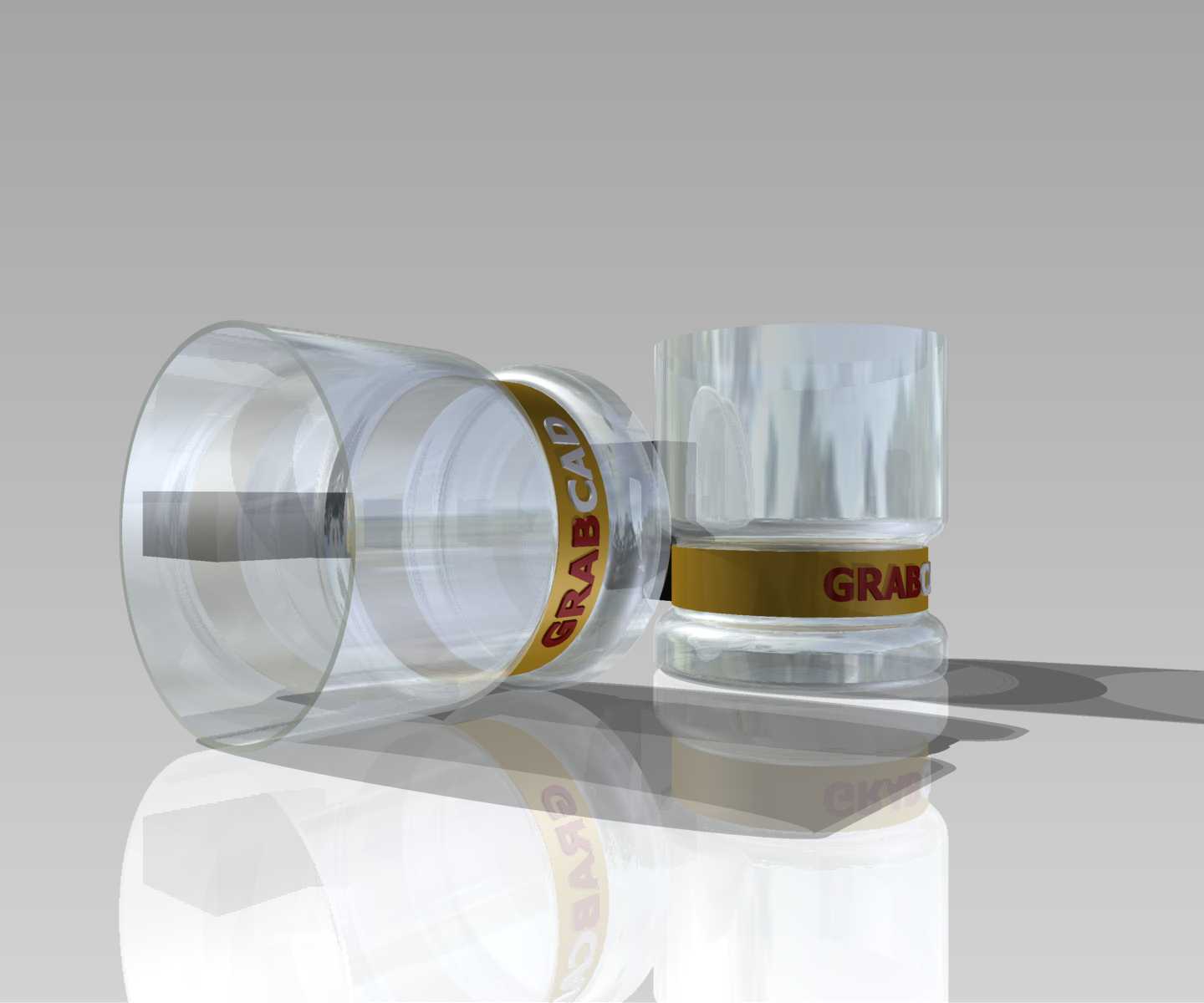

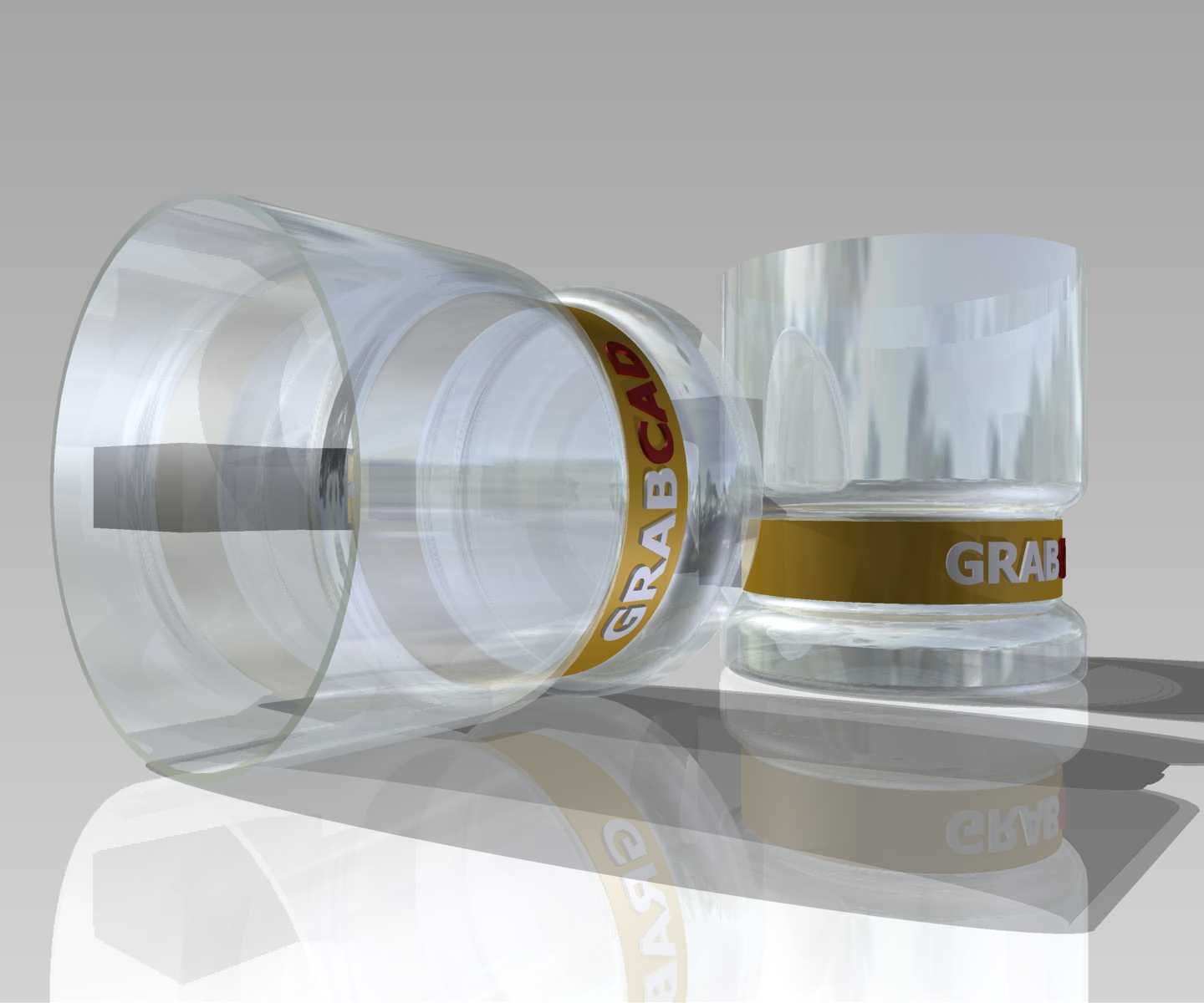

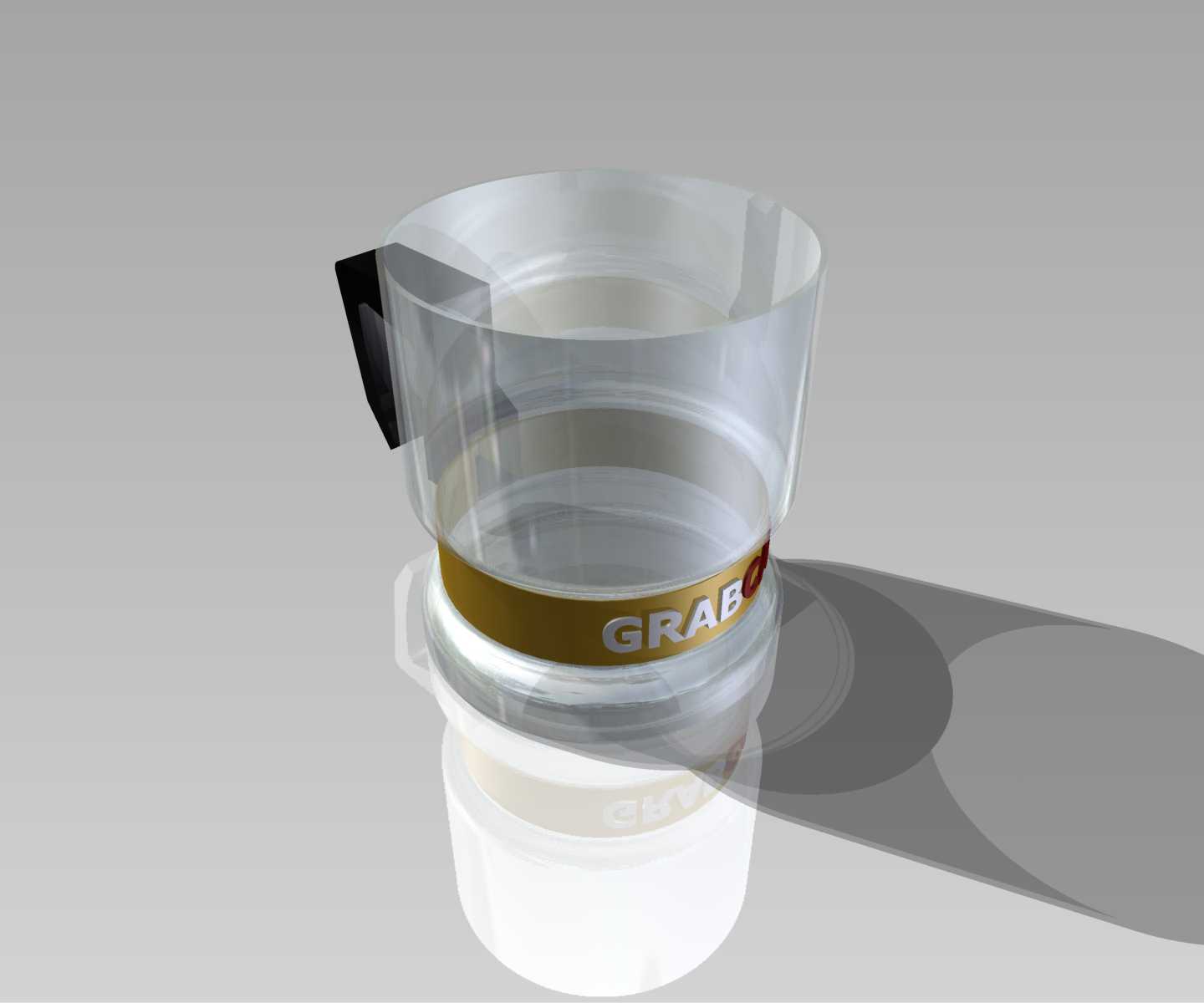

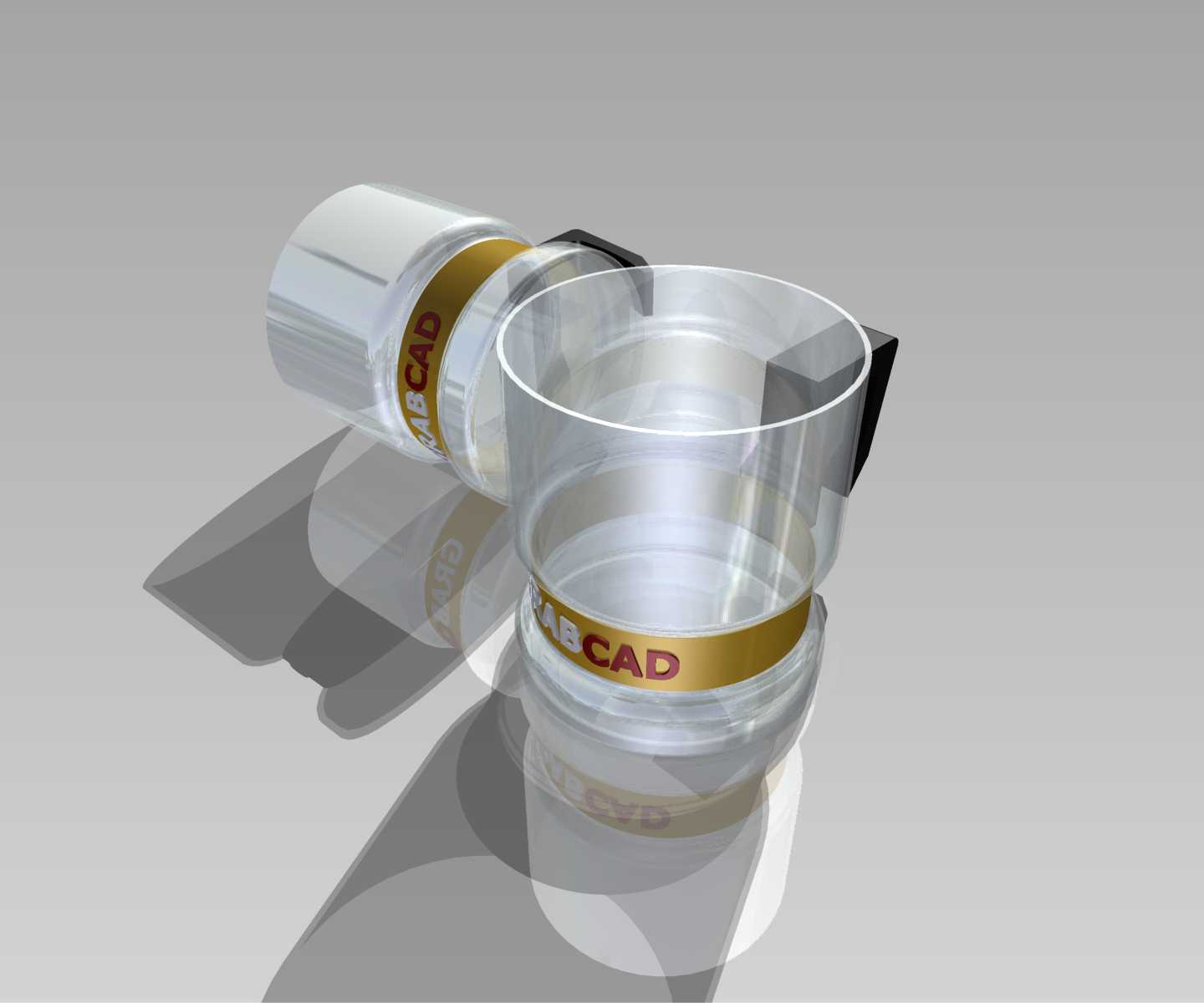

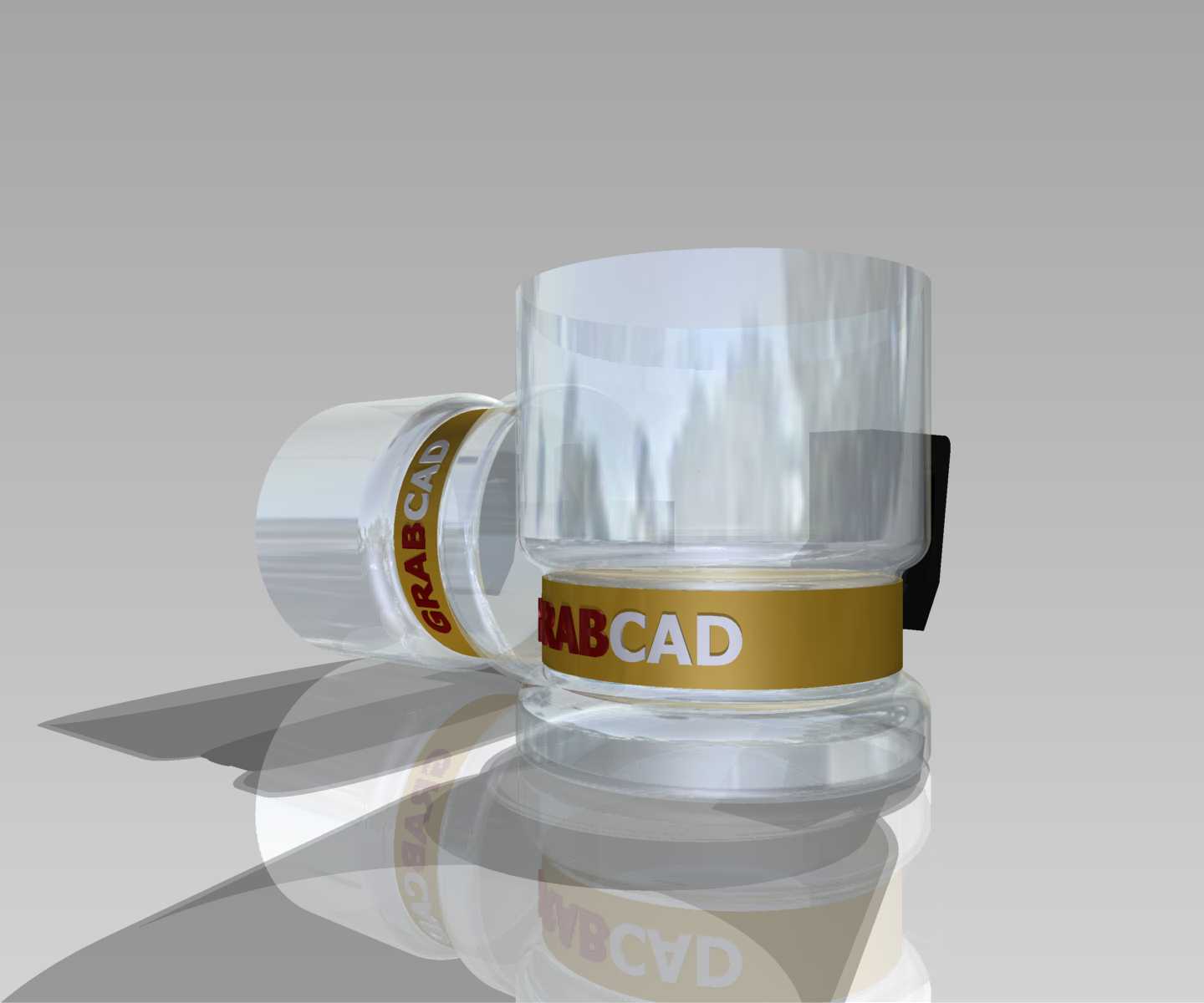

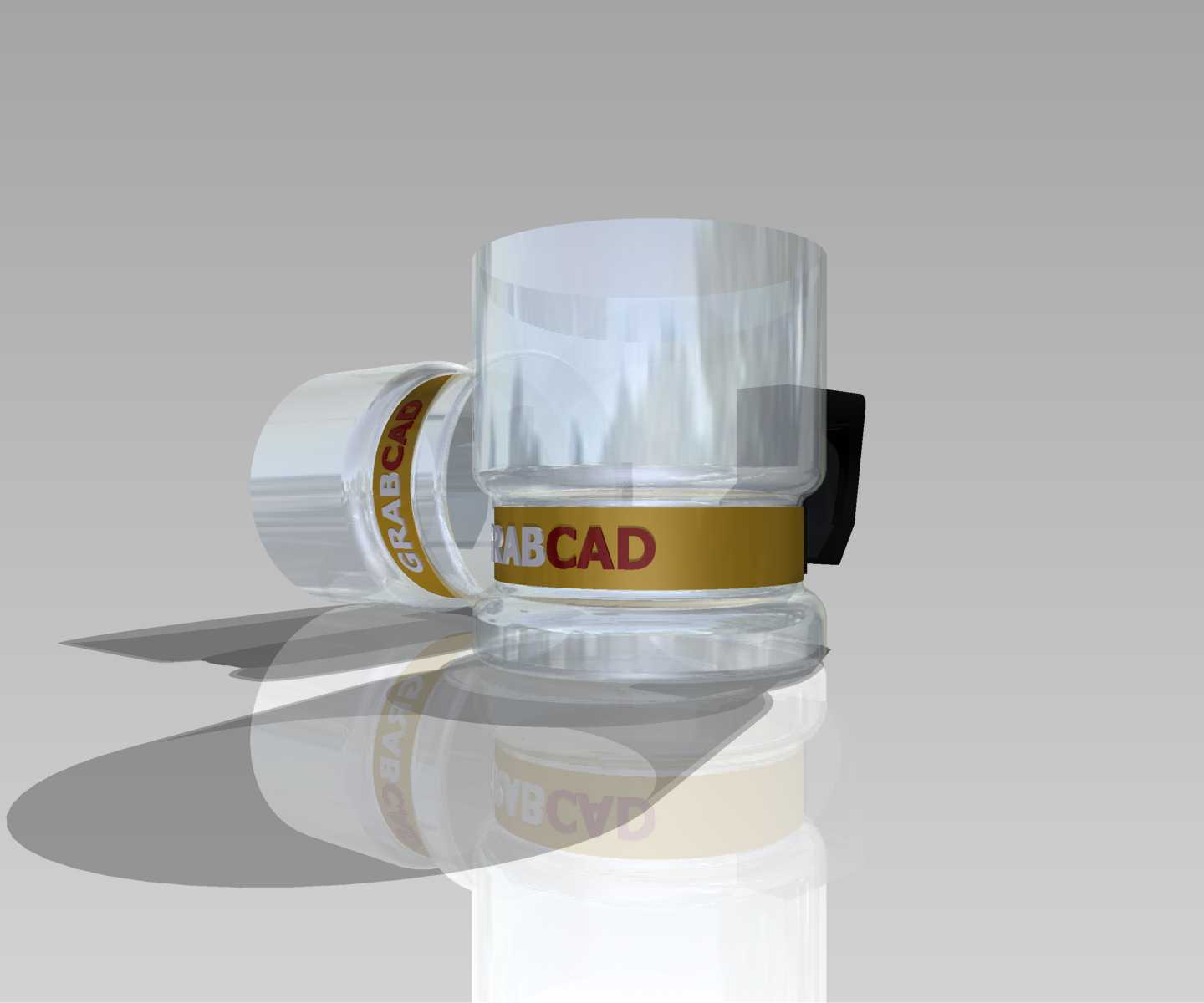

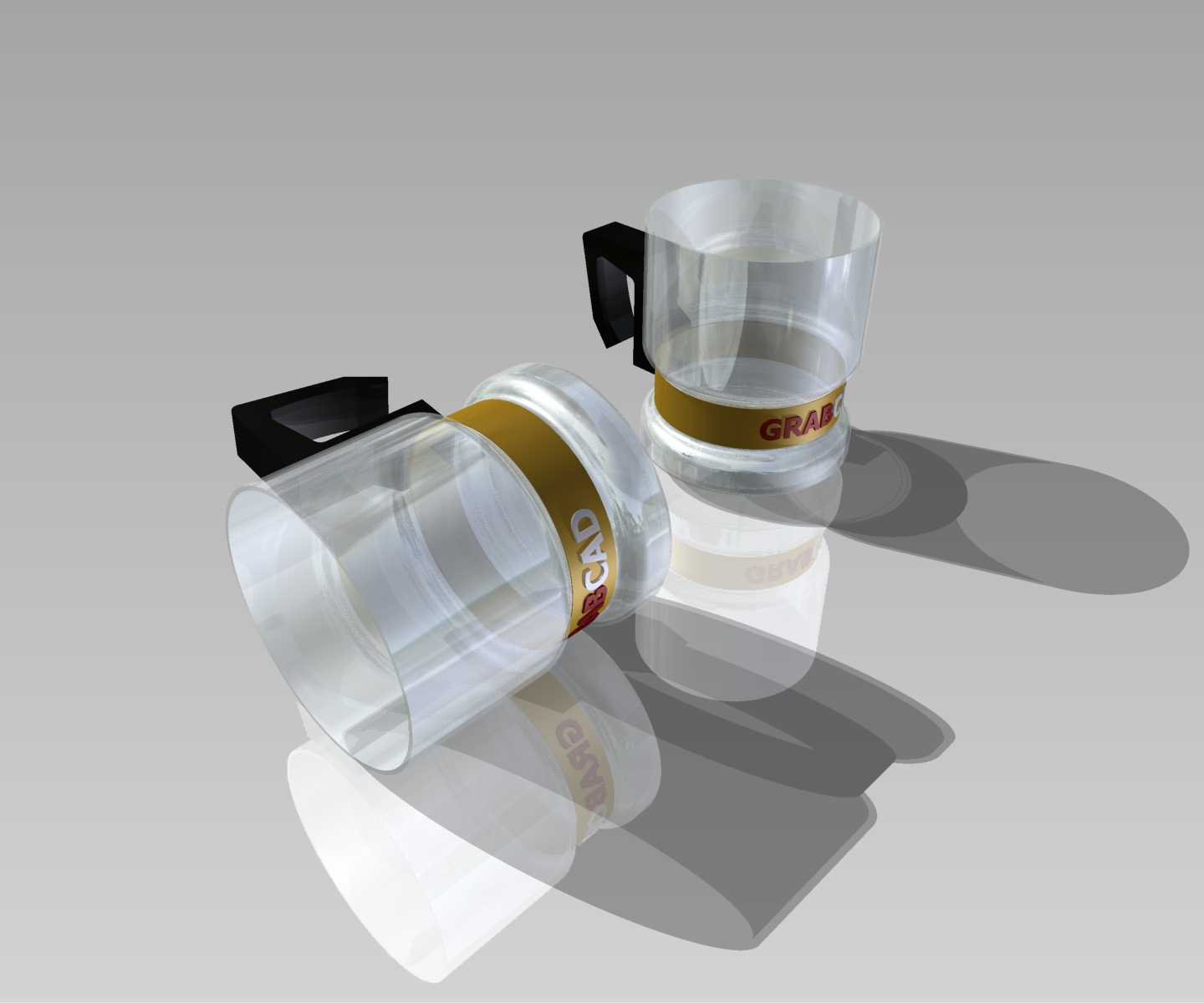

　　从功能特性来看，这款杯型采用直筒略收底的结构，杯身整体通透，中部的标识环一方面起到品牌标识的展示作用，另一方面也能在握持时增加摩擦力，避免杯身沾水后打滑脱手。杯口做了微卷边处理，接触唇部的时候不会有尖锐的割触感，杯底做了加厚的同心圆结构，放置在桌面时能增加接触面积，降低侧翻的概率，同时加厚的底部也能缓解日常放置时的磕碰冲击，减少玻璃碎裂的风险。做结构设计的时候，要注意杯壁的厚度均匀性，玻璃制品在成型时如果壁厚差过大，冷却过程中容易产生内应力，后续使用中遇到温度骤变就容易开裂，所以建模时要保证杯身从口部到底部的壁厚过渡平缓，标识环和杯身的配合位置要做圆角过渡，不能出现尖锐的棱角，避免应力集中。

　　再说到设计思路，一开始做这款杯型的结构时，首先要确定的是握持的舒适度，成年使用者握持杯身的舒适直径大概在70mm到80mm之间，杯身高度控制在100mm到120mm的区间，这个尺寸下盛装200ml到300ml的饮品，重量刚好适合单手握持，不会因为装水过重导致握持疲劳。标识环的位置设置在杯身中部偏下的位置，刚好是握持时手掌虎口接触的位置，环的宽度控制在15mm左右，表面做细微的磨砂纹理处理，进一步提升防滑性能，同时标识环的外径比杯身略大2mm左右，既不会突兀影响整体的通透观感，又能在杯身不慎倾倒滚落时，起到一定的阻挡缓冲作用，避免杯身直接和硬质接触面碰撞。

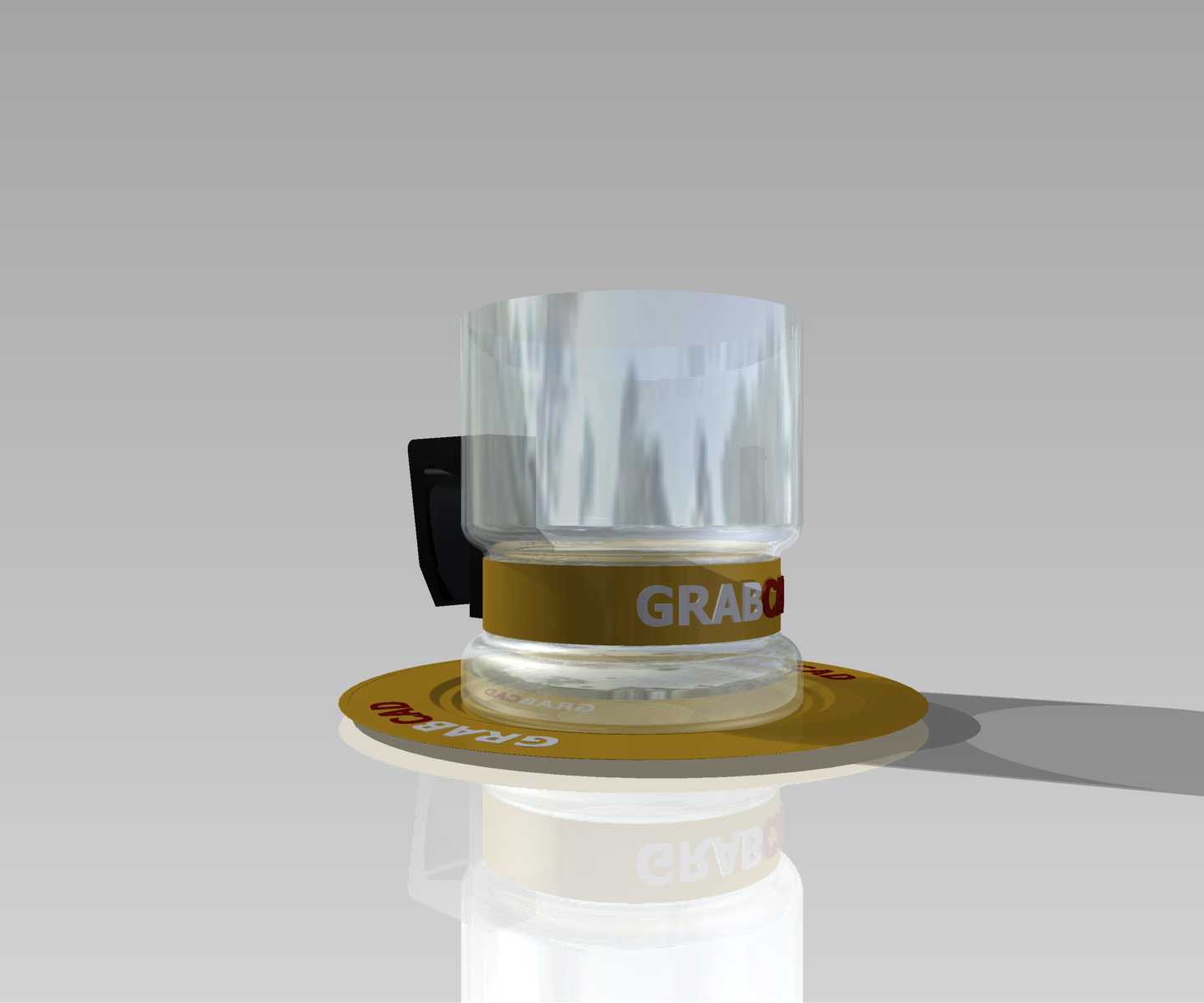

　　关于外形尺寸和安装边界，这里说的安装边界其实是指杯体和配套物件的配合尺寸，比如如果搭配杯盖的话，杯口的外径公差要控制在±0.2mm以内，保证杯盖的密封圈能和杯口紧密贴合，不会出现漏水的情况；如果搭配杯垫使用的话，杯底的外径要控制在60mm左右，适配常规的圆形杯垫尺寸。另外杯身的内部底面要做微小的弧度处理，不要做完全的平面，这样清洗的时候不容易残留积水，也能避免饮品里的沉淀物在底部边角堆积。建模的时候还要考虑玻璃材质的折射效果对结构观感的影响，杯壁的厚度不能过薄，否则看起来会有廉价感，也不能过厚，不然整体重量过大，使用体验差，常规日用款的杯壁厚度控制在2mm到3mm之间是比较合适的，底部加厚到5mm左右，兼顾结构强度和重量控制。

　　实际做这类日用容器的三维结构时，很多新手容易只追求外观的渲染效果，忽略实际生产和使用的结构合理性，比如把杯口做的太薄，或者标识环和杯身做的完全齐平，导致实际使用时防滑效果差，还有的把杯底做的完全平整，放置在稍微不平整的桌面上就会晃动。这些细节都要在建模阶段就考虑到，把实际使用中的各种工况都融入到结构设计里，比如杯身的抗冲击测试要求，日常从30cm高度跌落到木质桌面不碎裂，对应的壁厚和圆角参数就要匹配这个强度要求；还有耐温骤变的要求，盛装0℃到100℃的液体不炸裂，对应的壁厚均匀性就要严格控制，不能出现局部过厚或者过薄的位置。另外标识环和杯身的配合方式，如果是后期套合的结构，就要预留出配合的公差，标识环的内径要比杯身对应位置的外径大0.1mm到0.15mm，保证组装的时候能顺利套入，同时套入后不会出现松动转动的情况，如果是一体成型的结构，就要考虑标识环位置的玻璃厚度变化，避免成型时出现瑕疵。
