坚固铝制工作站机箱结构设计方案

　　这款铝制工作站机箱的结构设计，核心围绕工业级工作站长时间高负载运行的实际使用需求展开，区别于普通消费级台式机机箱的设计逻辑，从材质选型到结构布局都优先考量刚性、散热与硬件适配性。从实际应用场景来看，这类机箱主要适配工业现场工控工作站、小型渲染计算节点、实验室测试设备主机等使用场景，这类场景往往对设备的抗形变能力、长时间运行稳定性有较高要求，普通塑料或薄钢板机箱在长期震动、温湿度波动的环境下容易出现壳体变形、接口对位偏移的问题，而全铝制车身的结构设计能很好规避这类问题。

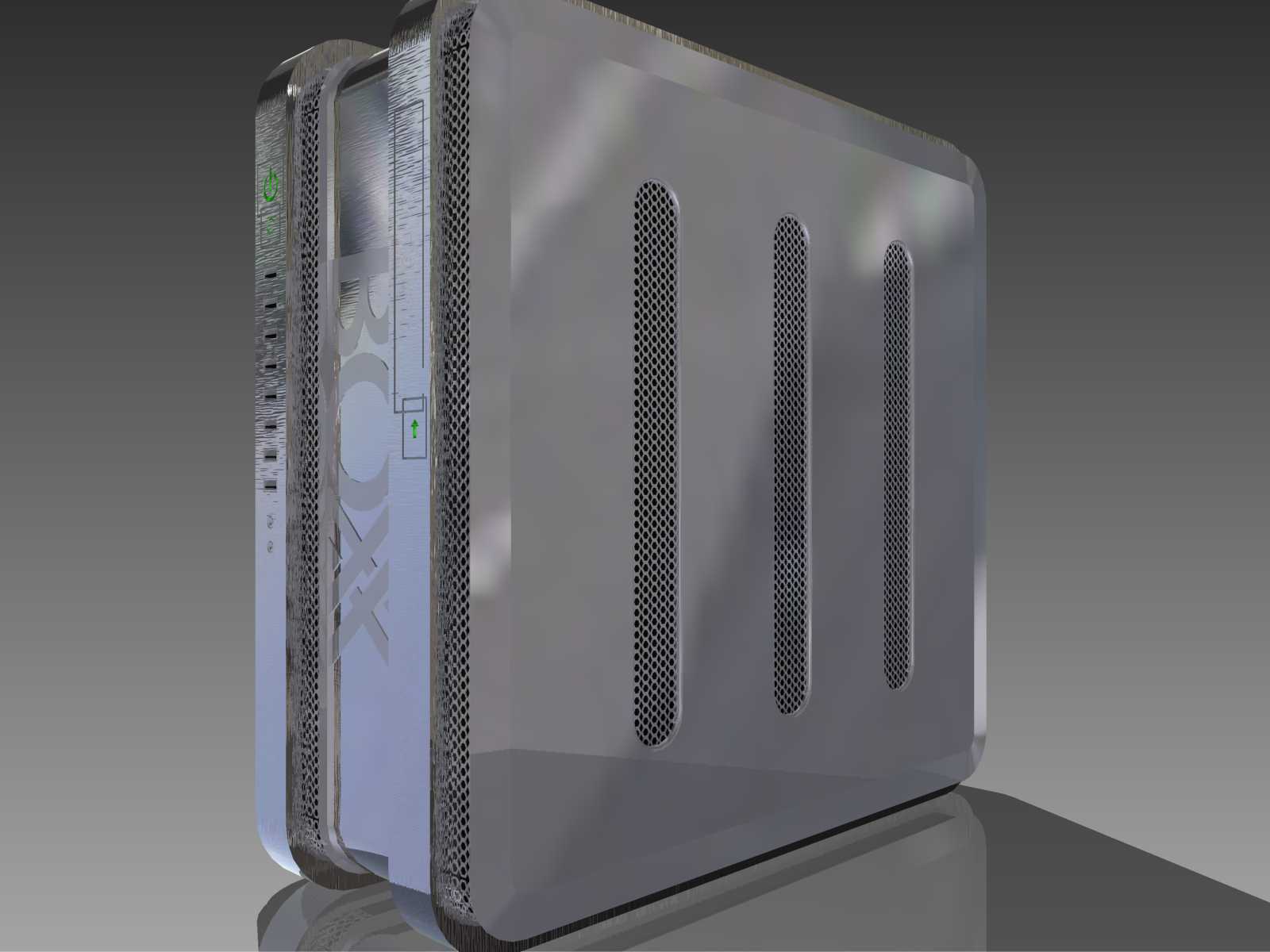

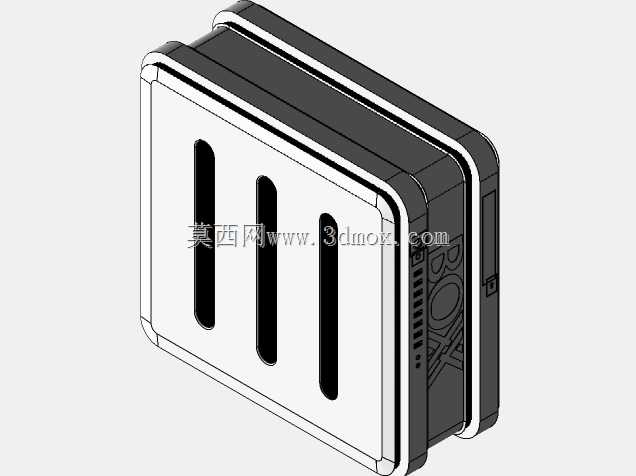

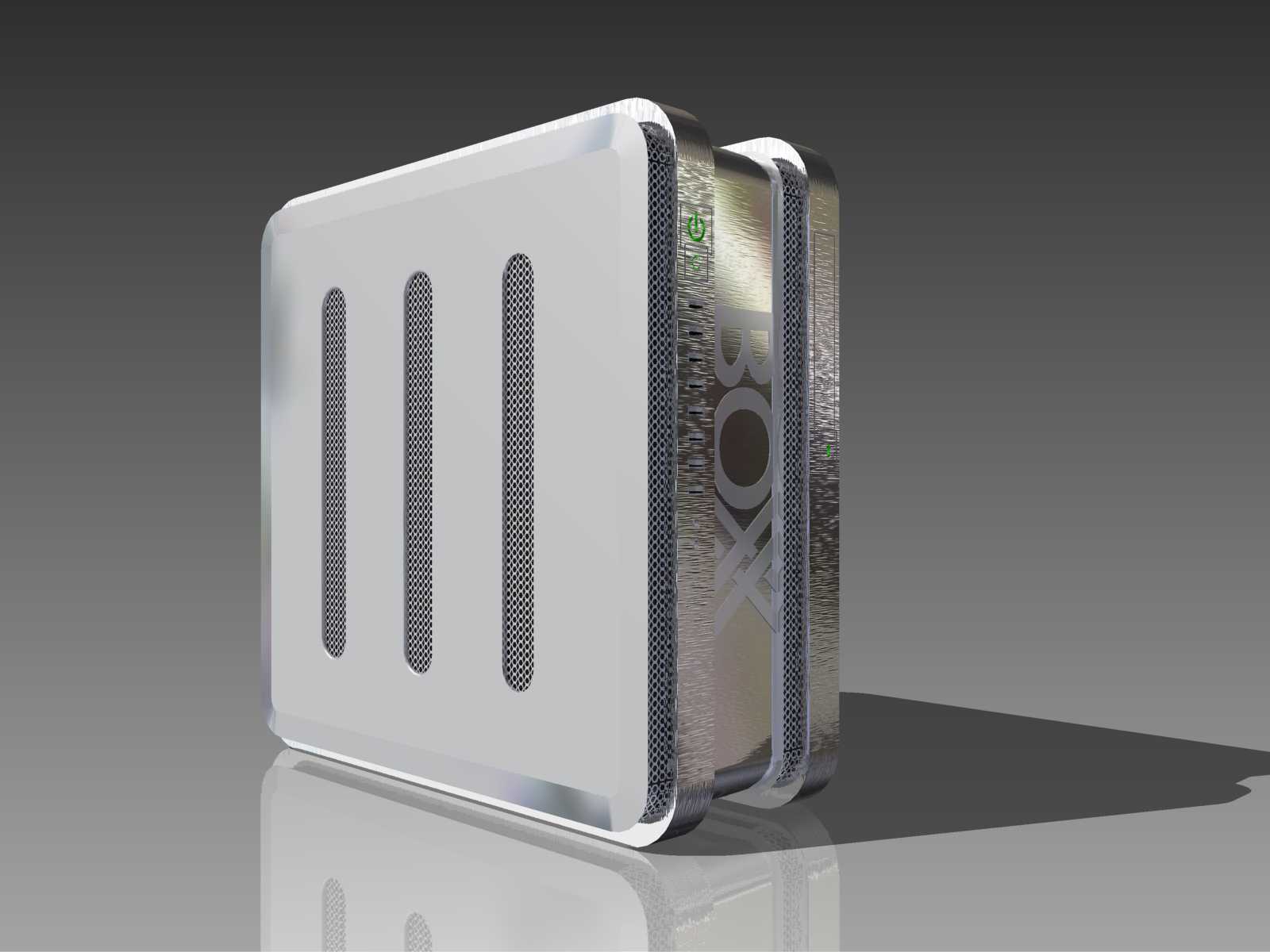

　　从结构设计思路来看，主体壳体采用折弯一体成型的铝制板材作为主承力结构，侧边预留的三个长条形通风格栅并非装饰性设计，而是对应机箱内部发热核心区域的直通风道，格栅内侧预留了防尘网安装位与风扇固定螺孔，可根据实际硬件的发热功耗配置对应规格的轴流风扇，形成从前面板进风、侧格栅出风的独立散热风道，避免热量在机箱内部淤积。机箱前面板区域预留了多组扩展接口的安装位，包括通用USB接口、音频接口、设备状态指示灯的开孔位置，接口区域做了内凹式的结构处理，避免外接设备插拔时对接口造成横向冲击力，同时在接口旁预留了锁孔位，可搭配机箱锁实现设备的物理安全防护，适配公共实验区域、工业生产现场的设备管理需求。

　　从安装边界与尺寸适配来看，机箱的内部空间布局严格遵循标准ITX主板、SFX规格电源的安装尺寸规范，主板固定位预留了对应规格的铜柱安装孔，可兼容不同厚度的主板安装，硬盘安装位设计在远离风道的侧部区域，可容纳2块2.5英寸固态硬盘与1块3.5英寸机械硬盘，硬盘位采用橡胶减震垫与壳体连接，降低硬盘运行时的震动传导，避免长期震动对硬盘磁道造成损伤。机箱的边角做了圆弧过渡处理，既避免钣金锐边造成安装维护人员的划伤，也能在设备受到轻微磕碰时分散冲击力，降低壳体凹陷变形的概率。壳体的拼接处采用卡扣加螺丝的双重固定结构，相比纯螺丝固定的结构，卡扣结构能保证拼接缝隙的均匀度，同时减少螺丝的使用数量，提升后期维护拆机的效率。

　　从实际使用的功能特性来看，全铝材质的壳体本身具备良好的被动散热能力，壳体表面可作为辅助散热面，将内部硬件传导出的热量快速散发到周围环境中，在低负载运行场景下甚至可以不依赖主动散热风扇即可满足硬件的散热需求，降低设备运行的噪音。机箱的底部预留了防滑橡胶脚垫的安装位，可将机箱垫高10mm左右，形成底部的辅助进风通道，同时避免机箱直接与放置台面接触造成的台面划伤，也能防止台面积液渗入机箱内部造成硬件损坏。目前该结构的主体框架已经完成设计，细节处的走线孔位、EMI弹片安装位还可根据实际硬件配置做进一步调整，适配不同场景下的硬件安装需求，比如针对需要搭载独立计算卡的配置，可调整内部的显卡固定支架位置，兼容更长尺寸的扩展卡安装，同时对应调整侧格栅的通风位置，保证扩展卡的散热需求。
