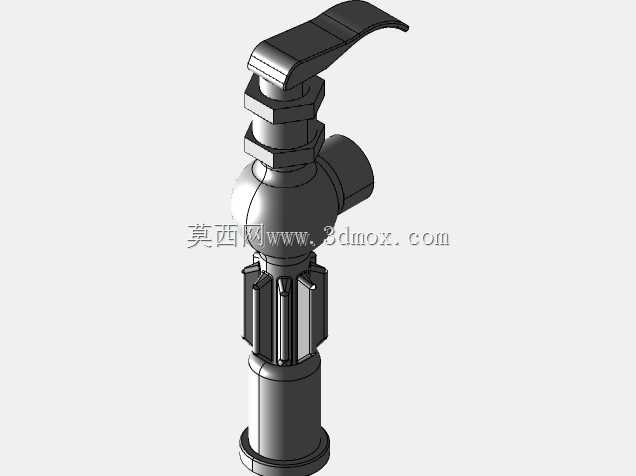

带扳把式操作结构的加注用球形截止阀

　　这款手动操作的加注类阀门，最初是针对小型流体储罐、移动式加注设备的管路补料场景做的结构设计，日常在润滑油加注工位、小型试剂储罐出料端、实验室流体分装管路这类需要频繁手动通断、精准控制加注量的场景里适配性极强。和常规直通式截止阀不同，它采用了中部球形腔体的结构设计，介质流经阀体时的流道转折更平缓，不会出现直角流道那样的局部压损陡增问题，哪怕是带细微杂质的低粘度流体，也不容易在阀腔内形成淤积堵点。

　　操作端采用的是上置扳把式结构，扳把的力臂长度经过反复校核，操作人员单手握持扳动时，不需要施加过大的腕部力矩就能完成阀芯的启闭动作，扳把的下压角度对应阀芯的开度区间，从全闭到全开的扳动行程控制在90度范围内，操作时不需要反复旋转手轮，单次启闭动作耗时不到一秒，很适配需要频繁开关、快速截断流体的加注作业场景。扳把和阀杆的连接部位做了扁方定位结构，长期反复扳动也不会出现连接打滑、扳把空转的问题，阀杆穿出阀体的部位设置了多层密封填料结构，填料压盖采用六角锁紧设计，后期如果出现阀杆部位的渗漏，不需要整体拆解阀门，只需要均匀压紧压盖的锁紧螺母就能补偿密封件的磨损量，大幅降低现场维护的工作量。

　　阀体下部的连接端做了直纹滚花结构，这个结构不是装饰性设计，而是考虑到现场安装时，操作人员不需要借助大型管钳，只用普通活动扳手甚至徒手就能对准管路螺纹完成拧紧操作，滚花的齿深和齿距经过优化，既不会因为齿太尖锐划伤操作人员的手部，也能提供足够的摩擦阻力，避免安装拧紧时出现打滑。下部连接段的长度做了严格的尺寸控制，安装时不会因为插入管路过深顶到对面的管路内壁，也不会因为插入深度不足导致螺纹连接的密封长度不够出现渗漏，连接螺纹采用通用的管螺纹标准，能和市面上绝大多数同规格的流体管路接头直接适配，不需要额外做转换接头。

　　阀体侧部的出料接口采用侧向斜出的角度设计，这个角度是结合实际加注作业时的流体流向确定的，当阀门开启时，流体从下部接口进入阀腔，经过球形腔体的缓冲后从侧部接口流出，出料方向刚好对准待加注的容器口，不会出现流体垂直下落容易喷溅的问题，也能减少流体高速流出时裹挟的气泡量，对于需要精准控制加注量、避免流体喷溅污染的场景，这个出料角度的设计能大幅降低加注时的流体损耗。侧部接口的外壁做了阶梯式定位结构，外接软管时，软管推到阶梯位置就到达了有效密封深度，配合喉箍锁紧之后，哪怕加注时管路存在一定的压力波动，也不会出现软管脱落、流体泄漏的问题。

　　整个阀体的外形轮廓没有多余的尖锐棱角，所有的转折位置都做了小圆角过渡，一方面是避免加工和安装过程中应力集中导致的阀体开裂问题，另一方面也能减少操作人员磕碰受伤的风险。阀芯的密封面采用锥面配合结构，和平面密封相比，锥面密封的接触比压更大，在低压工况下也能实现可靠的零泄漏截断，不需要额外施加很大的锁紧力就能实现密封，这也是为什么扳把操作不需要太大力度的核心原因。阀腔内部的流道做了抛光处理，流体经过时的阻力更小，也不容易残留介质，对于需要定期更换加注介质种类的工位，只需要简单冲洗阀腔就能完成介质切换，不会出现不同介质交叉污染的问题。

　　在安装边界上，这款阀门的整体高度控制在紧凑区间，侧部接口的外伸长度也做了优化，在狭小的设备安装空间里也能顺利布置，不需要为了安装阀门额外扩大管路的布置空间，扳把的活动范围内没有其他突出的结构，操作时不会和周边的设备部件、管路支架产生干涉，哪怕是在密集排布的管路组里，也能顺利完成扳动操作，不需要预留过大的操作空间。
