铝合金蜗轮蜗杆减速齿轮箱结构设计

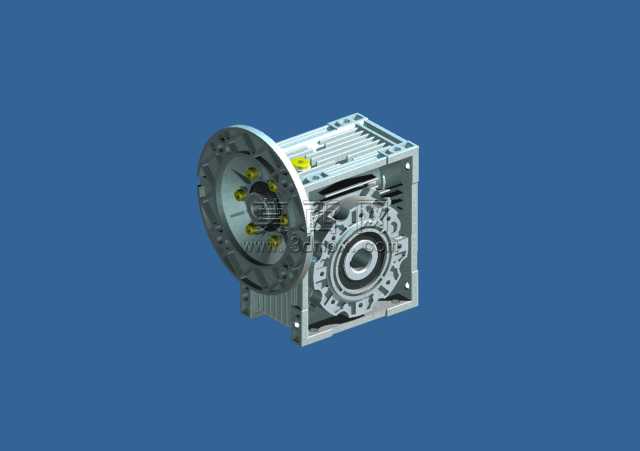

本款齿轮箱采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动设计规范，对箱体、蜗轮、蜗杆、端盖、连接法兰、安装定位孔等全部零部件进行1:1等比例还原，确保各部件装配公差符合行业通用标准。建模阶段首先搭建整体装配骨架，以输入输出轴的中心距为核心基准，依次完成蜗杆轴系、蜗轮轴系的零件建模，再围绕轴系布局设计压铸铝合金箱体的型腔结构，箱体外部的散热筋采用阵列特征快速生成，既保证散热面积符合热平衡计算要求，也兼顾了压铸工艺的脱模可行性。材质配置上，箱体部分赋予亚光银灰色铝合金材质，表面做细微磨砂质感处理，还原压铸铝件的真实视觉效果；蜗轮齿圈赋予锡青铜材质，呈现温润的金属铜色质感，蜗杆及传动轴部分赋予调质钢材质，表面做发黑处理的深灰金属质感，连接螺栓、油标、透气塞等标准件分别赋予镀锌、不锈钢等对应材质，各部件材质区分清晰，便于直观识别不同零件的功能属性。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构死角的暗部阴影，开启环境光遮蔽效果突出箱体的棱边、安装孔位、齿形结构等细节，背景选用沉稳的深蓝色纯色背景，将视觉焦点完全集中在齿轮箱本体上，清晰呈现产品的外观形态与结构特征。结构设计上采用法兰输入、空心轴输出的经典布局，输入端法兰可直接匹配标准电机安装，输出端空心轴可直接套入被驱动设备的输入轴，省去联轴器等额外连接部件，大幅缩小安装占用空间；箱体采用一体化压铸成型结构，结合面做精密铣削加工处理，保证密封性能防止润滑油渗漏，侧部预留油塞安装位用于注油与换油，顶部设置透气塞平衡箱体内外气压，避免高速运转时内部温升导致压力过高出现漏油问题。整体设计兼顾了传动效率、结构紧凑性、安装便捷性与维护便利性，可直接用于产品方案展示、装配工艺模拟、有限元分析前置模型等场景，也可作为同类型减速传动产品设计的参考模板。
