双色包胶手柄尖嘴钳三维建模作品

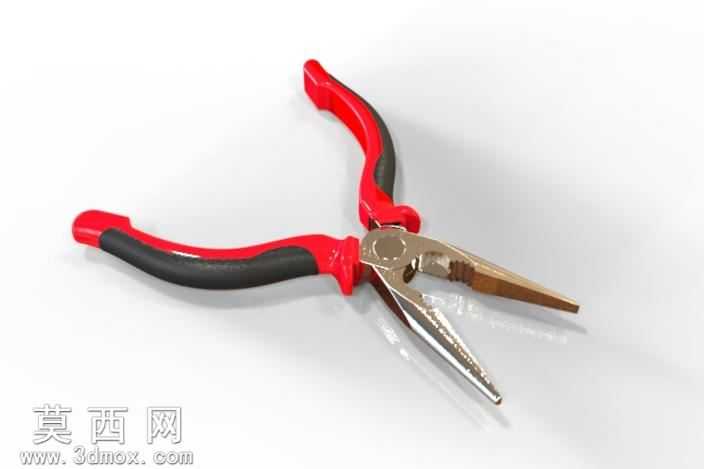

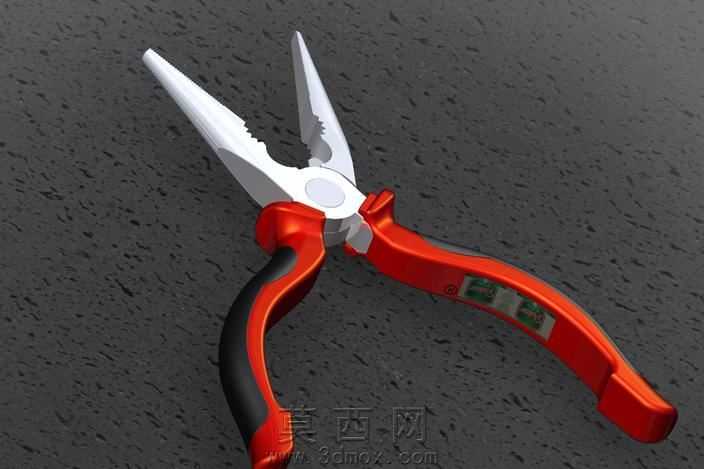

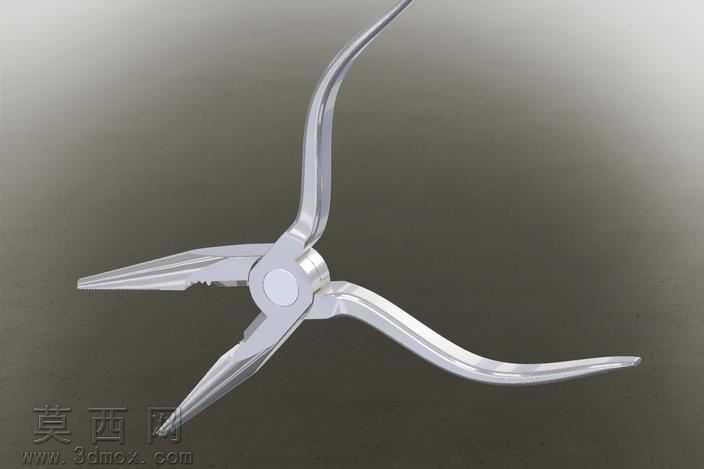

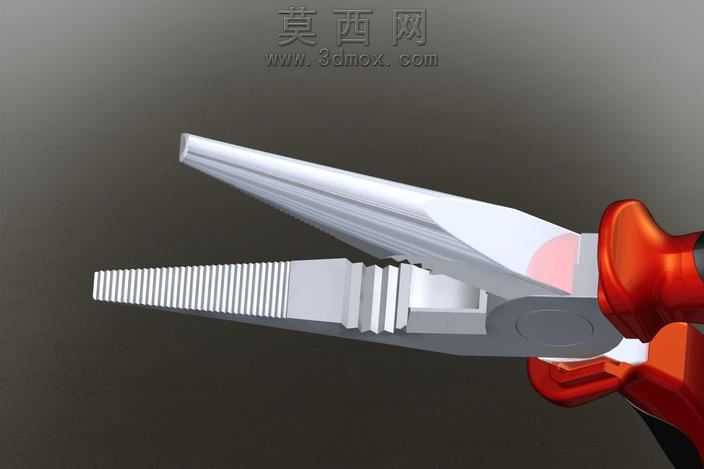

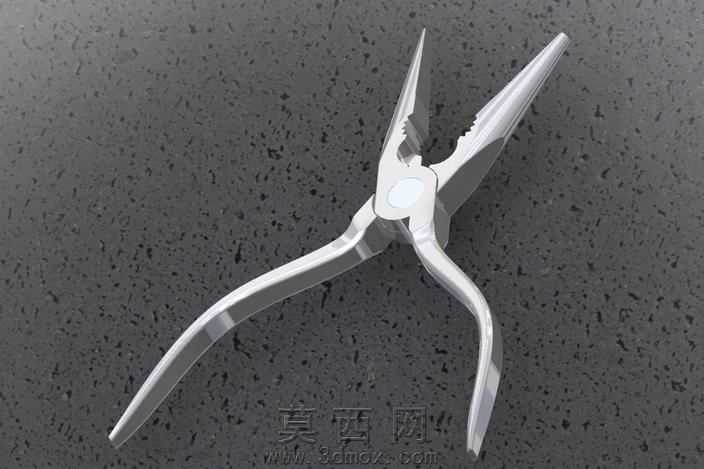

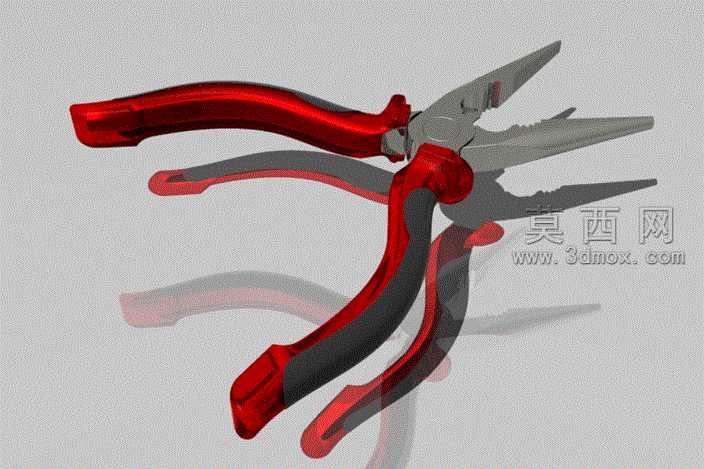

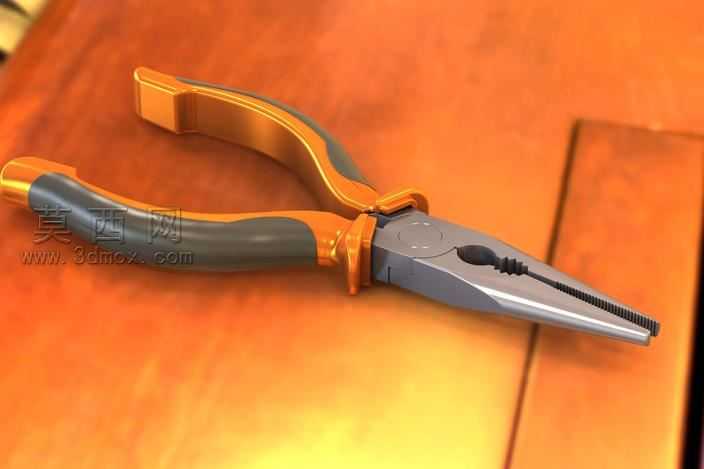

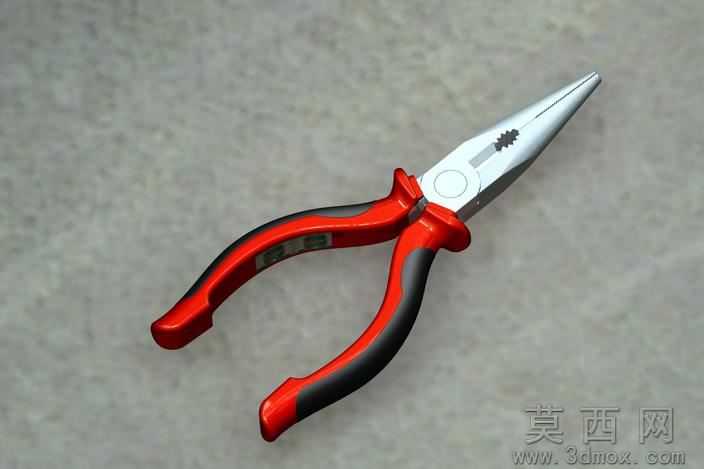

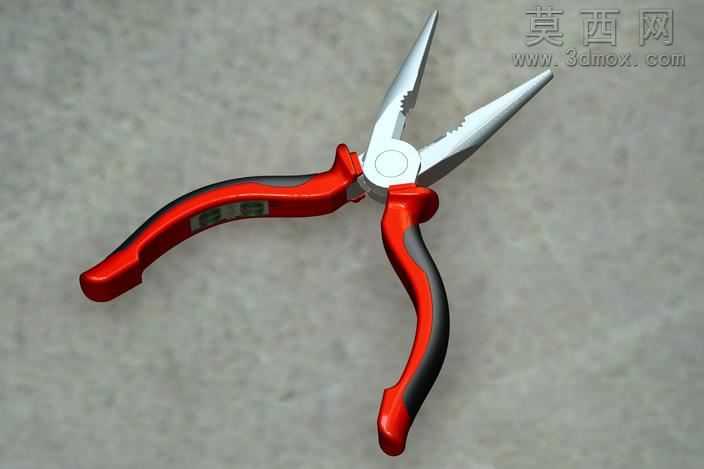

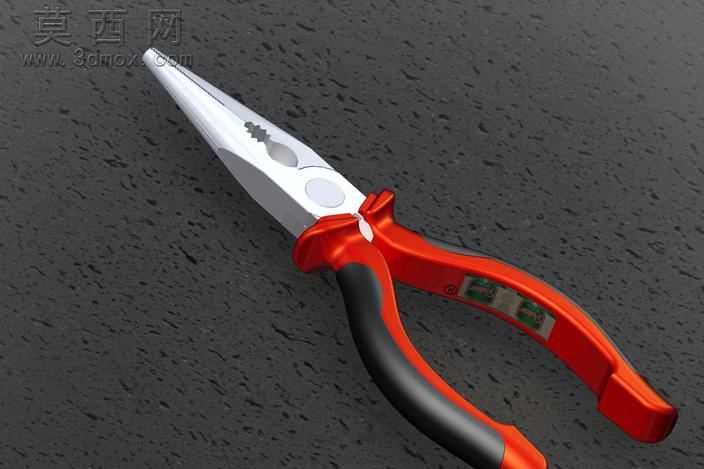

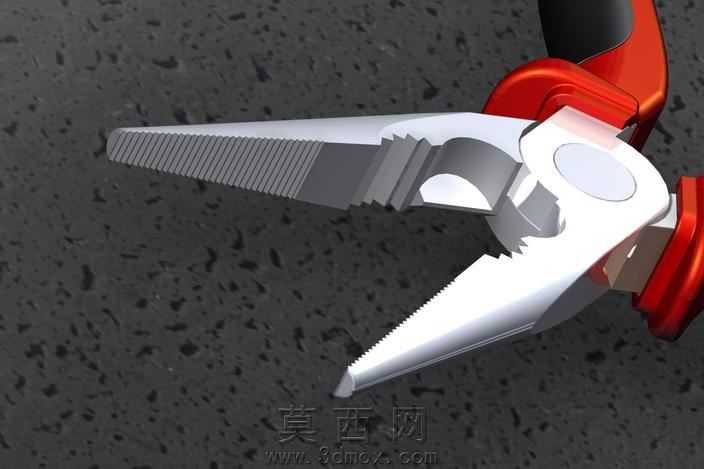

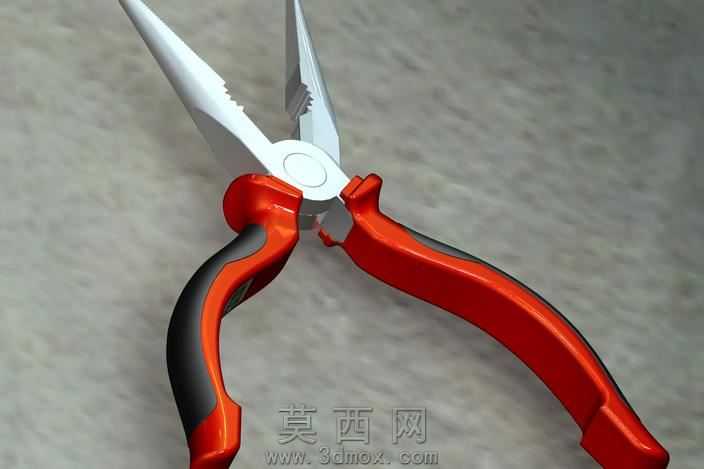

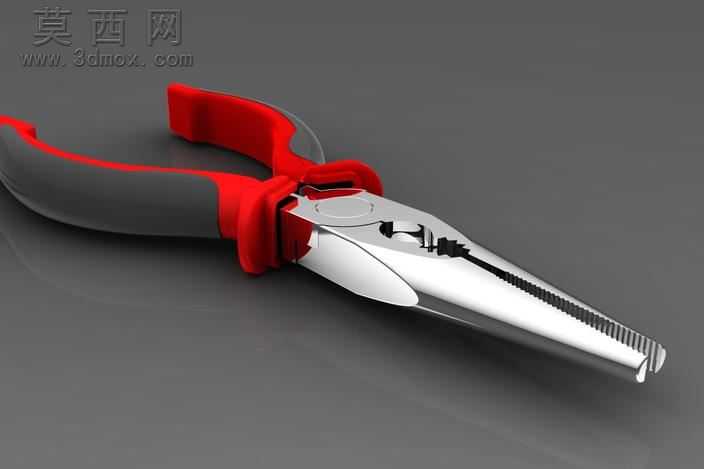

本次建模的对象是日常维修、装配作业中极为常用的尖嘴钳，整体建模过程围绕实物的结构特征与使用逻辑展开，力求还原产品的真实形态与细节质感。建模初始阶段先对尖嘴钳的整体结构进行拆解，将其分为钳头、铰接转轴、钳柄三大核心模块，先通过草图绘制勾勒出钳身的侧面轮廓曲线，重点把控尖嘴部分的细长锥度、钳口内侧的齿纹排布区域，以及铰接位置的圆形轴孔尺寸比例，确保各部分比例符合常规手动尖嘴钳的工业设计规范。钳头部分的建模重点在于细节还原，尖嘴端头的扁平夹持面、中段的剪切刃口结构都通过拉伸、切除等特征逐步成型，钳口内侧的细密防滑齿纹采用阵列特征完成，保证齿距均匀、排布整齐，还原实物夹持工件时的防滑属性；铰接位置的转轴结构做了精细化处理，轴体与两侧钳身的配合间隙、转轴端面的铆接压痕都做了对应建模，还原五金工具铆接装配的真实工艺特征。钳柄部分的建模重点突出双色包胶的结构特征，内层为硬质塑料基底，外层为软质防滑橡胶层，建模时先做出钳柄的基础弧形曲面，贴合人手握持的人体工学弧度，再通过分割、偏移等特征区分出两种材质的区域，手柄表面的防滑凹槽纹理采用扫描阵列的方式制作，还原软胶部分增大握持摩擦力的设计细节。材质渲染阶段针对不同部件做了区分设置，钳头金属部分采用高反光的合金钢材质，调整金属粗糙度参数模拟出工具钢经过抛光、发蓝处理后的半哑光金属质感，边缘位置做了轻微的磨损效果处理，让金属部分更具真实使用感；内层硬塑料手柄采用亮面橙色工程塑料材质，色彩饱和度适中，还原日常五金工具的常见配色；外层软胶部分采用深灰色哑光橡胶材质，调低反光度、增加细微的凹凸纹理质感，模拟软质PVC橡胶的触感。整体渲染场景采用暖调木质工作台作为背景，打光采用柔和的侧方主光搭配顶部补光，突出钳身的曲面弧度与材质差异，让整个模型呈现出真实产品展示的视觉效果，建模过程中采用的特征建模思路逻辑清晰，各部件结构可拆分，也可用于后续的装配模拟、工程图导出等拓展使用。
