G型螺旋夹紧夹钳结构设计

　　日常工装作业里，这类G型螺旋夹钳的使用场景覆盖极广，从钣金件临时拼焊定位、木工构件胶合施压，到机加工工序里的工件辅助压紧、管路安装时的密封面贴合固定，甚至是家用场景里的小件维修粘接固定，都能看到这类结构的身影。和快速夹钳相比，螺旋进给的结构没有行程锁止的虚位，夹持力可以通过螺杆的旋入深度线性控制，不会因为作业过程中的振动出现松脱，这也是很多对夹持可靠性要求高的场景优先选这类夹钳的核心原因。

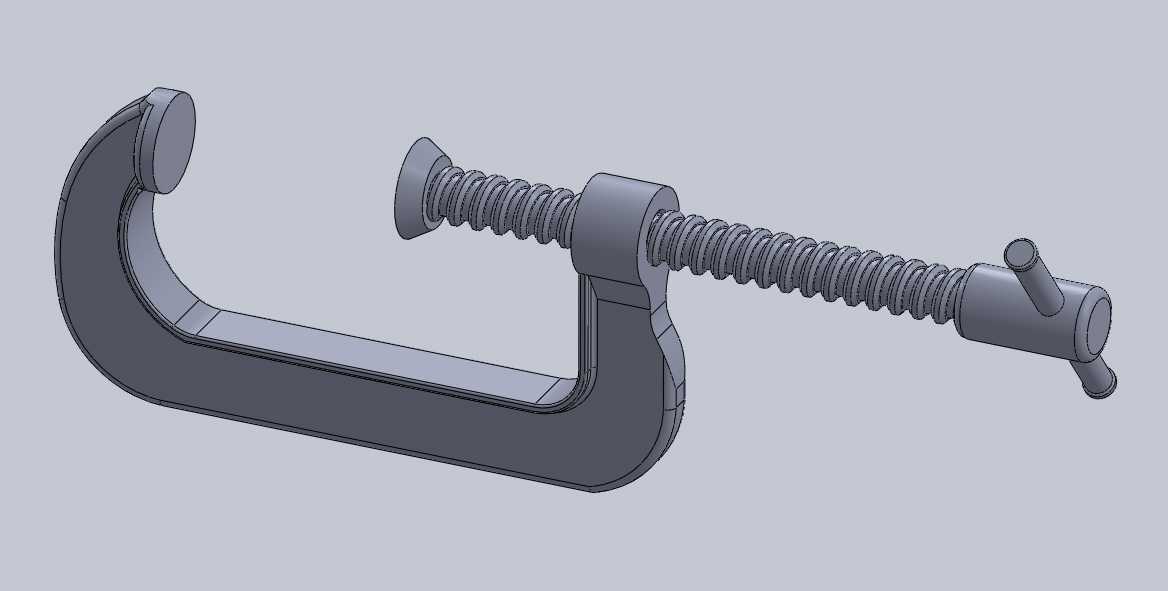

　　从结构设计逻辑来看，整个夹钳的受力框架采用C型开口的一体式弯臂结构，弯臂的截面做了渐变加厚处理，从开口端的压头位置到螺杆安装座位置，截面厚度逐步提升，匹配夹紧作业时弯臂承受的弯曲应力分布，避免应力集中导致的臂体变形甚至断裂。固定压头做了球面铰接设计，当被夹持工件的表面存在小角度倾斜时，压头可以自动贴合工件表面，不会出现线接触导致的压痕或者夹持打滑，同时压头的端面做了滚花防滑处理，增大和工件接触面的摩擦力，即使夹持表面光滑的金属件也能保证足够的静摩擦力。

　　螺杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动旋紧的作业场景，长期反复使用也不会出现螺纹滑牙的问题。螺杆尾部的手柄采用穿杆式设计，不需要额外的扳手工具，直接手动转动手柄就能完成夹紧和松开动作，当需要更大夹持力的时候，还可以在手柄穿杆上套入加力杆延长力臂，获得更大的夹紧力矩，适配大夹持力的作业需求。螺杆的前端和活动压头做了防转设计，旋动螺杆的时候活动压头不会跟着螺杆一起转动，避免压头旋转刮伤工件表面。

　　设计这类夹钳的时候，首先要明确开口深度和最大开口尺寸两个核心安装边界，这两个参数直接决定了夹钳能够适配的工件尺寸范围：开口深度指的是C型弯臂内侧到螺杆轴线的垂直距离，决定了夹钳能够伸入工件边缘的深度，比如夹持框架类构件的时候，开口深度不足就无法夹到框架的内侧受力点；最大开口尺寸指的是固定压头和活动压头之间的最大距离，决定了能够夹持的工件最大厚度。这两个参数需要匹配常用的作业场景做平衡，一味加大开口尺寸会导致弯臂的受力弯矩变大，需要增加臂体截面厚度，最终导致整个夹钳的重量上升，便携性下降。

　　弯臂的成型工艺一般采用模锻或者钢板冲压焊接，模锻结构的整体强度更高，适合大夹持力的工业级场景，冲压焊接结构的成本更低，重量更轻，适合家用或者轻载作业场景。设计时需要在弯臂的弯折位置做足够大的圆角过渡，避免直角位置的应力集中，在承受大夹紧力的时候出现裂纹。螺杆和安装座之间采用间隙配合，保证螺杆转动顺畅，同时在安装座的螺纹孔两端做倒角处理，避免螺纹端部的毛刺卡滞螺杆转动。

　　实际使用过程中，这类夹钳的夹持力控制完全依靠操作人员的手感，对于脆性材料比如玻璃、亚克力件的夹持，需要在压头和工件之间垫入橡胶或者木质垫块，避免压力过大压裂工件；对于焊接作业场景使用时，要避免焊渣飞溅到螺杆的螺纹位置，作业完成后及时清理螺纹上的飞溅物，涂抹润滑脂保证螺杆传动顺畅，长期不用的时候在臂体和螺杆表面涂抹防锈油，避免锈蚀影响使用。和台虎钳这类固定安装的夹持工具不同，这类G型夹钳不需要固定安装基础，可以灵活移动到任意作业位置使用，多个夹钳配合使用可以完成复杂构件的临时定位固定，是工装夹具里通用性极强的基础五金构件。
