可调式活动扳手五金工具三维结构

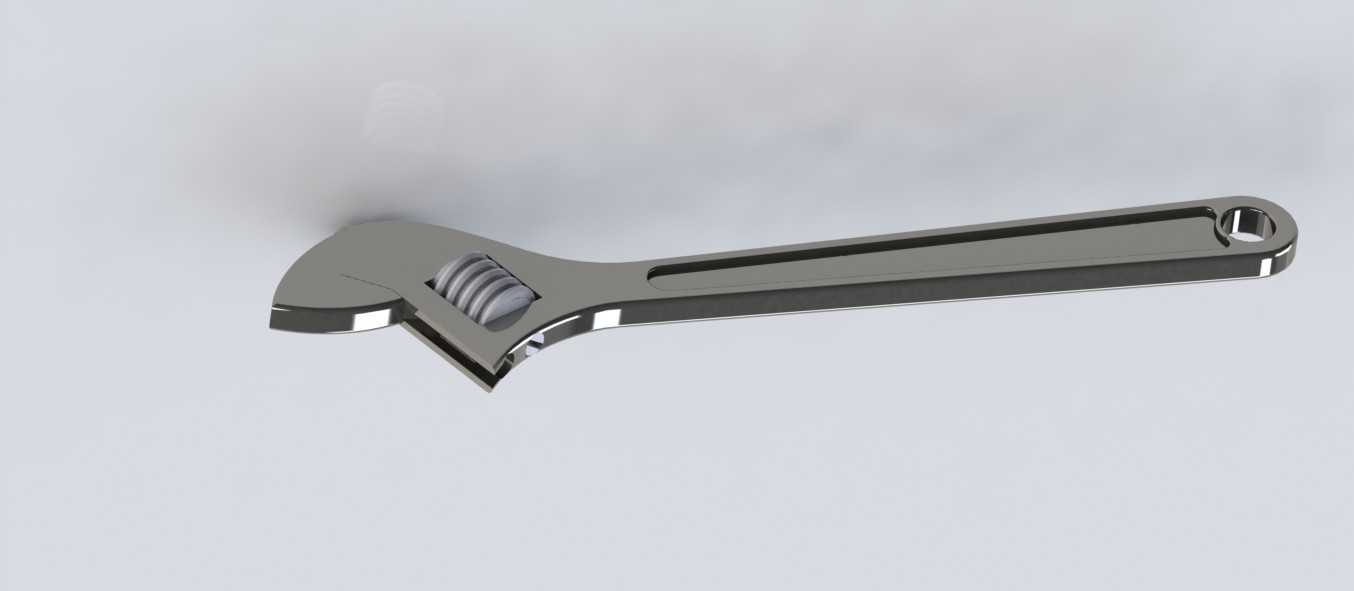

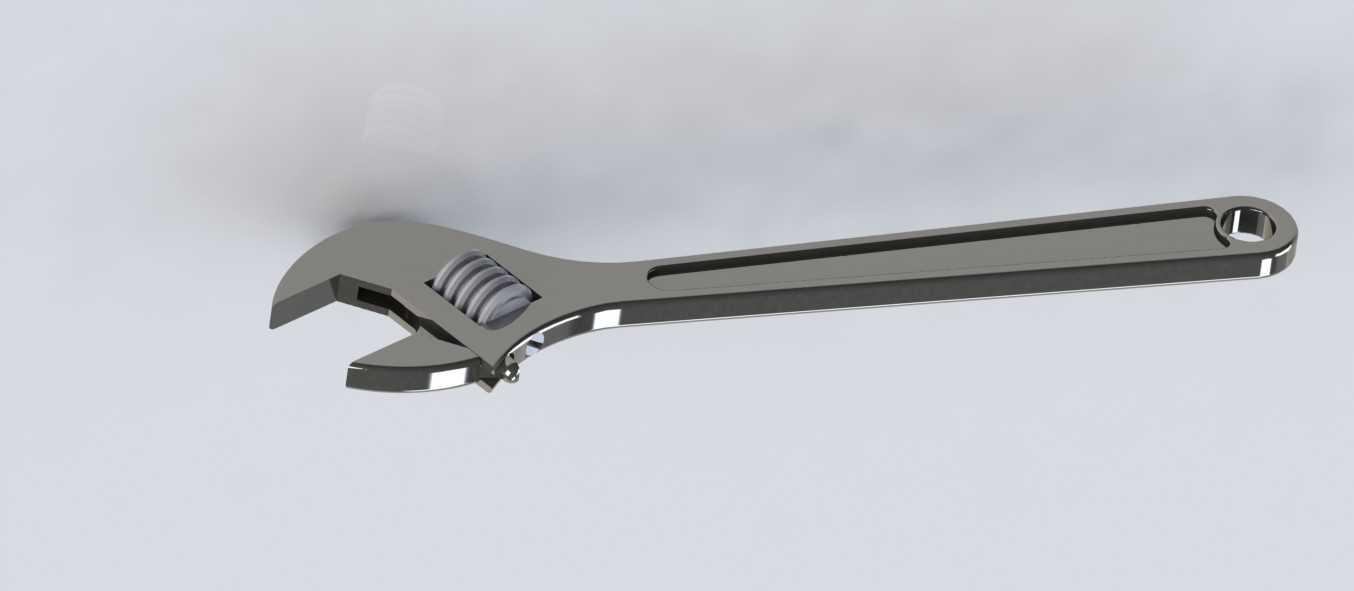

　　在设备运维、机械装配、五金维修等各类现场作业场景里，活动扳手是出现频率极高的手动夹持类工具，它不需要匹配固定螺栓的对边尺寸，可通过调节开口范围适配不同规格的六角头、方头紧固件，相比固定开口扳手能大幅减少工具携带数量，尤其适合现场工况复杂、紧固件规格不统一的户外抢修、设备拆装、家装维修等场景。这款活动扳手的整体结构遵循传统活络扳手的成熟传动逻辑，主要由固定钳身、活动钳口、蜗轮调节机构、手柄四个核心部分组成，固定钳身与手柄为一体化结构设计，保证整体受力时的结构刚性，避免大扭矩作业时出现钳身断裂的风险。活动钳口嵌装在固定钳身的导向槽内，钳口咬合面加工有细密的防滑齿纹，当夹持紧固件时，齿纹可嵌入紧固件的棱边表面，减少大扭矩施力时出现的打滑、

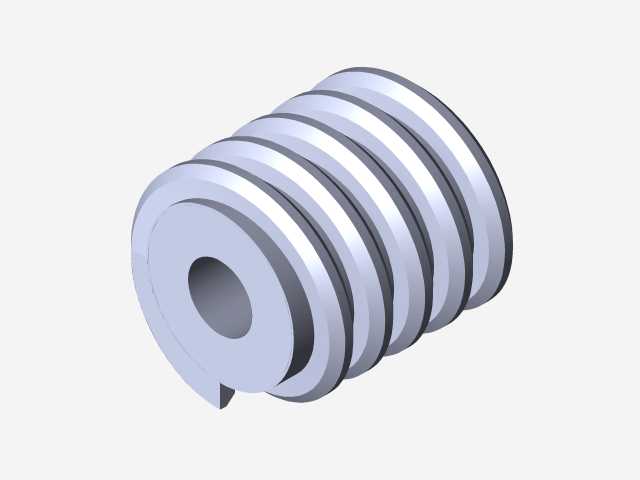

　　脱扣问题，同时齿纹的角度经过优化，不会过度啃伤紧固件表面，兼顾夹持可靠性与紧固件表面防护需求。蜗轮调节机构安装在固定钳身靠近钳口的位置，与活动钳口底部的齿条结构啮合，转动蜗轮时即可带动活动钳口沿导向槽平稳滑动，实现开口尺寸的连续调节，蜗轮与齿条的啮合间隙控制在合理范围，既保证调节时的顺滑无卡滞，又避免间隙过大导致钳口晃动，影响夹持精度。手柄部分采用符合人体工学的长条形结构，截面为带圆弧过渡的扁平形状，握持时贴合手掌轮廓，长时间施力作业不易产生硌手的疲劳感，手柄末端设计有挂孔，可配合挂绳、工具挂钩实现工具的悬挂收纳，适合高空作业时防止工具坠落，也便于工具柜内的分类整理存放。从设计思路来看，这款扳手的受力路径经过反复优化，当施加扭矩时，

　　作用力从手柄传递到固定钳身，再通过钳口咬合面传递到紧固件上，整体受力筋沿力的传递路径布置，在保证整体强度的前提下尽可能减少冗余材料，控制工具整体重量，降低长时间携带、作业的负重感。钳口的最大开口范围覆盖日常作业中常见的M6到M24规格紧固件，可满足绝大多数民用维修、普通设备装配的使用需求，固定钳口与活动钳口的夹持面平行度公差控制在较小范围内，夹紧紧固件时两个面可完全贴合棱边，不会出现点接触导致的应力集中，既避免损伤紧固件棱角，也能防止施力时扳手滑脱造成安全隐患。导向槽的加工精度直接影响活动钳口的滑动顺畅度与夹持稳定性，设计时导向槽与活动钳口的配合采用间隙配合，表面做光滑处理，减少调节时的摩擦阻力，即使在沾有少量油污、灰尘的作业环境下，也能保证调节动作顺畅，不会出现卡滞无法调节开口的问题。蜗轮的调节旋钮表面做了滚花处理，即使手上沾有油污、水渍，转动调节时也能提供足够的摩擦力，无需额外借助其他工具即可快速完成开口大小的调整，适配不同尺寸的紧固件。在实际使用场景中，这款扳手可用于给排水管道安装时的螺母紧固、机电设备拆装时的螺栓拧动、家具组装时的紧固件调节、自行车电动车等代步工具的日常维修等多种场景，相比管钳它的夹持面更平整，不会损伤紧固件的外表面，相比固定扳手它的适配性更强，不需要携带多把不同规格的工具即可应对多种尺寸的紧固件作业。从安装边界与外形尺寸来看，整体长度符合常规10寸活动扳手的尺寸区间，手柄长度经过杠杆力臂优化，

　　普通人手施加正常握力时即可输出足够的拧紧扭矩，满足常规紧固件的拧紧力矩要求，同时不会因为力臂过长导致扭矩过大拧断螺栓，也不会因为力臂过短需要施加过大的握力造成作业疲劳。钳头部分的厚度控制在合理范围，可伸入部分狭窄的装配空间内完成紧固件操作，不会因为钳头过厚无法进入作业位置。整体结构没有多余的突出部件，表面做抛光镀铬处理，既提升了表面的防锈耐腐蚀能力，在潮湿、多粉尘的作业环境下也不易生锈，延长工具的使用寿命，同时光滑的表面也便于作业后擦拭清理表面的油污、灰尘，保持工具的整洁。在结构细节上，固定钳身与活动钳口的头部做了圆弧过渡处理，没有尖锐的棱角，避免作业时不小心磕碰造成划伤，蜗轮的安装轴做了防脱设计，长期使用也不会出现蜗轮脱落导致调节功能失效的问题。
