自行车传动用滚子链轮链条结构设计

　　这套链传动结构是针对人力代步自行车的动力传递需求完成的结构设计，核心功能是将骑行者踩踏曲柄产生的扭矩，通过前后链轮与闭合链条的啮合，高效传递至后轮驱动整车行进，同时可根据前后链轮的齿数差实现不同传动比的匹配，适配平路巡航、爬坡等不同骑行场景的动力输出需求。从实际应用场景来看，这类链传动结构除了常规民用自行车外，也可适配山地车、城市通勤车、人力载货三轮车等依靠人力踏板驱动的两轮、三轮代步载具，部分低速轻载的小型输送设备、手动传动工装也可参考该结构的啮合逻辑做适配调整。

　　设计过程中首先要明确啮合边界，两个链轮的中心距需要匹配对应车型的车架后叉安装尺寸，避免链条张紧后与车架后下叉、后轮辐条发生运动干涉，同时要预留足够的链条下垂量，避免张紧度过大导致骑行过程中传动阻力陡增，加快链轮齿面与链节铰接处的磨损。链轮的齿形设计采用标准三圆弧一直线齿槽轮廓，保证链节的滚子进入和退出啮合时能顺畅滑入齿槽，不会出现卡链、跳齿的问题，齿顶部分做了小圆弧倒角处理，避免链条受横向摆动时齿顶剐蹭链节侧板造成异常磨损。

　　链条部分采用标准滚子链结构，每个链节由内链板、外链板、销轴、套筒、滚子组成，内链板与套筒过盈压装配合，外链板与销轴过盈固定，套筒与销轴之间为间隙配合，保证链节弯折时能灵活转动，滚子与套筒同样为间隙配合，啮合时滚子可在齿槽内自由滚动，将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量与动力损耗。链板的外形采用8字形等强度设计，在保证链板各个截面抗拉强度接近的前提下，尽可能降低链板自身重量，减少传动过程中的惯性阻力，适配人力驱动场景下对轻量化的需求。

　　安装边界方面，小链轮（牙盘）的安装孔需要匹配自行车中轴的四方轴或花键轴尺寸，保证扭矩传递过程中不会出现松旷打滑，大链轮（飞轮）的安装接口需要适配后轮花鼓的塔基规格，保证棘轮结构能正常实现单向传动，即骑行者正向踩踏时带动后轮转动，反向滑动时不会带动曲柄反转。设计时还需要考虑链条的张紧调节空间，后轴的安装长槽需要预留至少半个链节长度的调节量，方便链条磨损伸长后调整张紧度，或者拆装后轮时能顺利取下链条。

　　从功能特性来看，这套链传动结构相比带传动不存在弹性滑动问题，平均传动比准确，传动效率可达95%以上，适合人力驱动场景下对动力传递效率的高要求；相比齿轮传动，它可以实现较大中心距的动力传递，不需要额外增加中间惰轮，结构更简单，拆装维护难度低，普通用户借助简单工具即可完成链条的更换、清洁与润滑作业。设计过程中还需要考虑运动过程中的横向偏移量，由于自行车骑行过程中车架会产生微小形变，链条在变速（若适配变速系统）或车架受力形变时会存在一定的横向摆动，因此链轮的齿宽需要预留足够的冗余量，避免链条在摆动过程中从链轮上脱落。

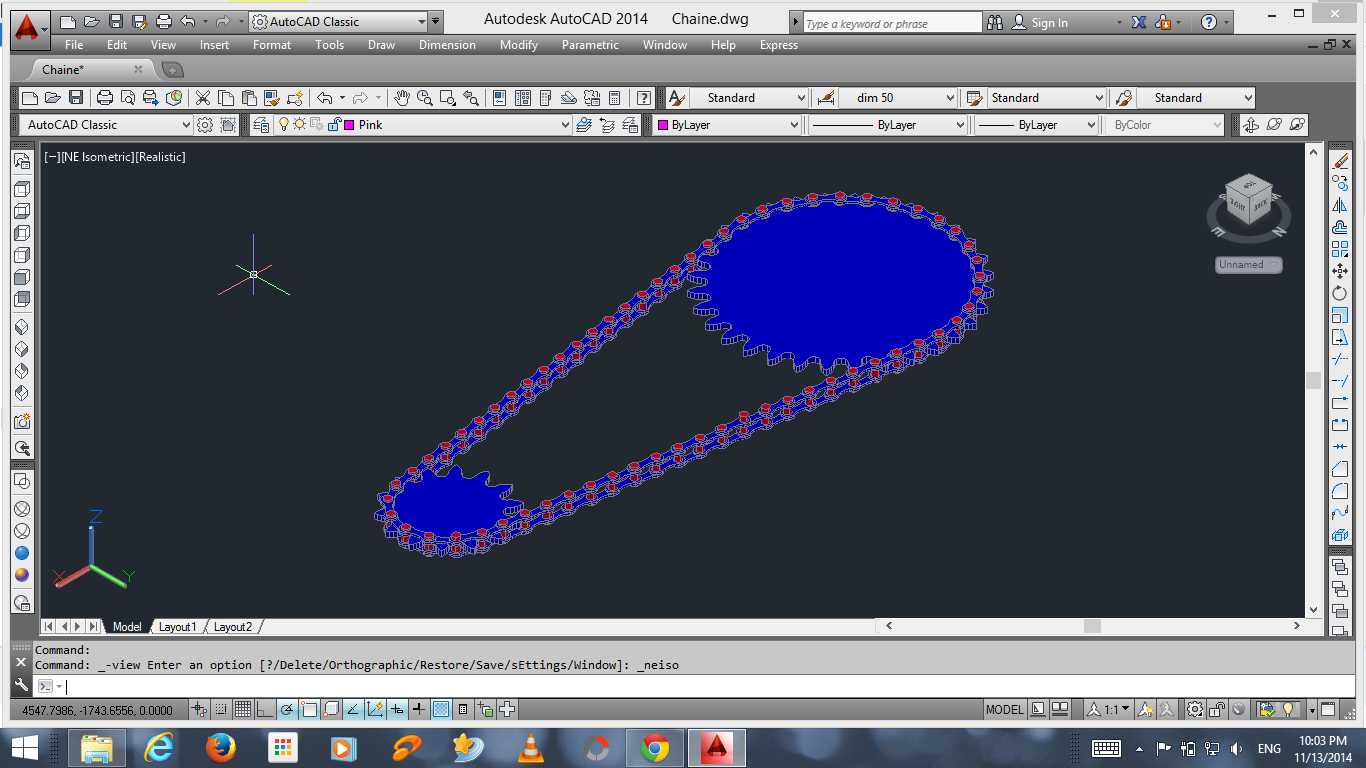

　　建模过程中需要严格保证链节的铰接自由度，每个链节之间的转动角度要匹配链轮的节距与齿数，保证链条绕在链轮上时，每个滚子都能准确落进对应的齿槽内，不会出现干涉或啮合错位的问题；闭合链条的总链节数尽量采用偶数节，避免使用过渡链节造成链板强度下降，若必须采用奇数节则需要额外校核过渡链节的抗拉强度，避免大扭矩踩踏时出现断链问题。链轮的齿部淬火硬度需要匹配链条的磨损寿命，避免链轮过早磨损导致齿形变尖，引发跳齿、掉链等故障，同时链轮的端面跳动、径向跳动需要控制在合理公差范围内，保证传动过程中链条不会出现周期性的松紧变化，降低骑行过程中的异响与振动。
