手动式圆管弯曲成型工装结构设计

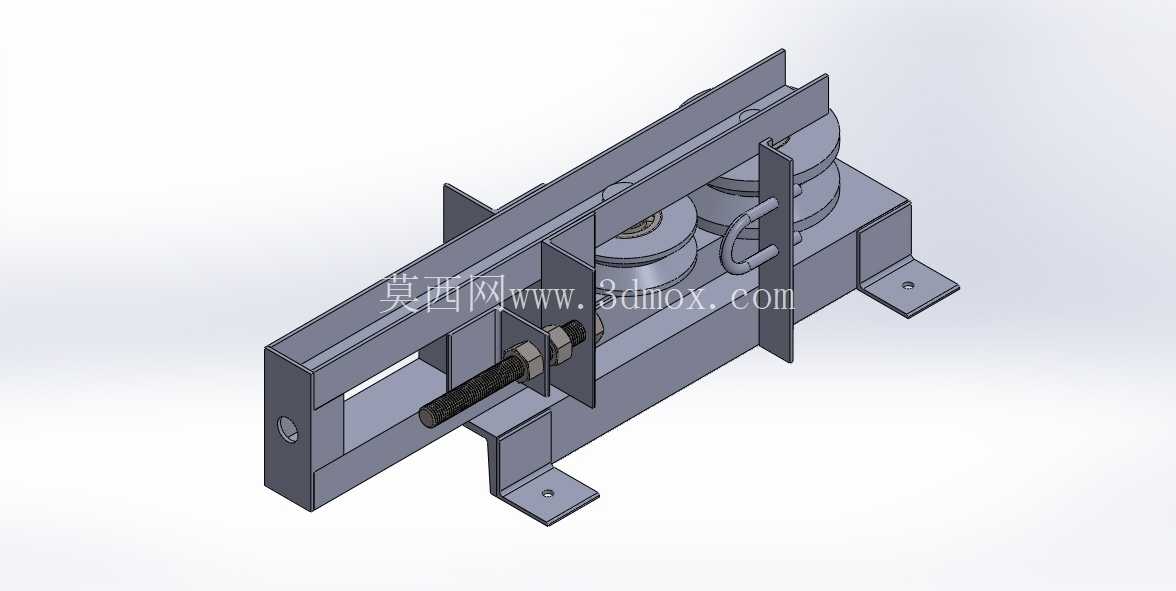

　　在小型五金加工、现场管线布设、维修类作业场景中，大管径厚壁管的弯制作业往往不需要动用大型数控弯管设备，这类手动式弯管工装的适配性反而更高，尤其适合零散订单、户外抢修、小批量管材加工的工况，不需要外接动力源，依靠手动进给即可完成圆管的定曲率弯曲，避免了大型设备转运、调试的额外成本。整套工装的结构逻辑围绕滚轮挤压成型原理搭建，主体框架采用槽钢焊接成型，底部预留两个带安装孔的支脚，可通过螺栓固定在工作台或者型钢基座上，安装时需要保证框架基准面与安装面的平行度误差控制在0.2mm以内，避免弯曲过程中管材出现跑偏、褶皱的问题。

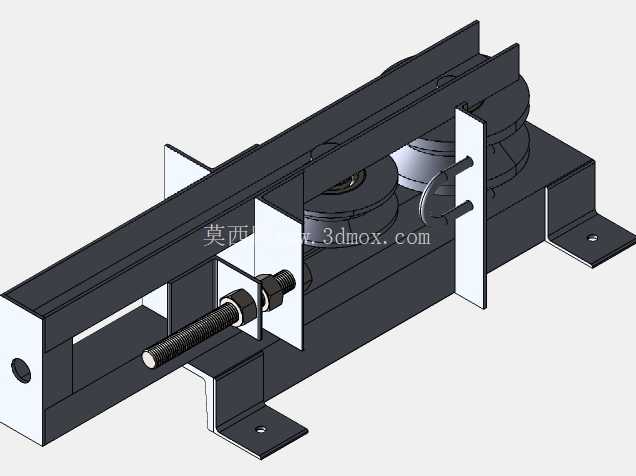

　　核心成型部件包含两组定径滚轮与一组压紧进给组件，滚轮的轮槽弧度与待加工圆管的外径完全匹配，作业时将圆管穿入两组滚轮的槽位之间，通过端部的丝杆进给结构推动压紧块向成型轮方向施压，手动扳动管材绕成型轮转动即可完成指定角度的弯曲，轮槽的深度设计为管材外径的1/3，既可以保证弯曲过程中管材不会脱出轮槽，又能避免压入过深导致管材表面出现压痕。从结构设计的细节来看，进给丝杆采用梯形螺纹传动，具备自锁特性，进给过程中不会因为管材的反弹力出现回退，丝杆端部加装了推力轴承，减少手动旋紧时的摩擦阻力，操作时不需要过大的扭力即可达到足够的压紧力。滚轮与安装轴之间采用间隙配合，轴端加装挡圈防止滚轮轴向窜动，弯曲过程中滚轮可随管材的进给同步转动，将滑动摩擦转化为滚动摩擦，大幅降低管材表面的划伤概率，同时减少操作时的阻力。工装的整体外形尺寸控制在长450mm、宽180mm、高220mm的范围内，不需要占用过大的操作空间，安装边界只需要预留600*300mm的工作台面即可完成固定，适合放置在小型加工车间的钳工台、维修班组的流动作业工位上使用。

　　在功能适配性上，这套工装可针对固定外径的圆管完成0-180度范围内的任意角度弯曲，弯曲曲率由成型轮的直径决定，更换不同直径的成型轮即可适配不同弯曲半径的加工需求，不需要对主体框架做任何改动，拆装滚轮只需要拧下轴端的固定螺母即可，换型时间不超过5分钟，非常适合多规格小批量的弯管作业场景。设计过程中特意将压紧块的工作面做了圆弧过渡处理，与管材接触的位置贴合轮槽弧度，避免压紧时管材出现局部凹陷，框架上的限位挡片可根据需要调整位置，实现常用弯曲角度的快速定位，不需要每次弯曲都用量具核对角度，提升重复作业的加工效率。

　　不同于电动弯管设备的复杂电控与液压结构，这套纯机械结构的弯管工装故障率极低，日常维护只需要定期给丝杆、滚轮轴加注润滑脂即可，没有易损的电子元件，在潮湿、多粉尘的恶劣作业环境下也能稳定工作，不会出现电路故障、液压泄漏之类的问题。对于管材加工的精度控制而言，整套结构的刚性经过针对性强化，框架的槽钢壁厚选择5mm以上的规格，压紧组件的连接部位做了加强筋处理，弯曲壁厚2mm以内的圆管时框架变形量不超过0.1mm，可保证弯曲后的管材椭圆度控制在8%以内，满足常规五金管线、护栏结构、小型机架的弯管精度要求，不需要后续额外的校形工序。在实际使用过程中，操作人员只需要提前在管材上标记好弯曲起始点，将标记位置对准成型轮的起始槽位，旋紧丝杆压紧管材后，匀速扳动管材绕成型轮转动到预设角度即可，整个操作过程不需要专业的设备操作培训，普通钳工经过简单说明即可独立完成作业，大幅降低了小批量弯管作业的人力成本与设备投入成本。
