立式桌面8欧0.5W台式扬声器结构设计

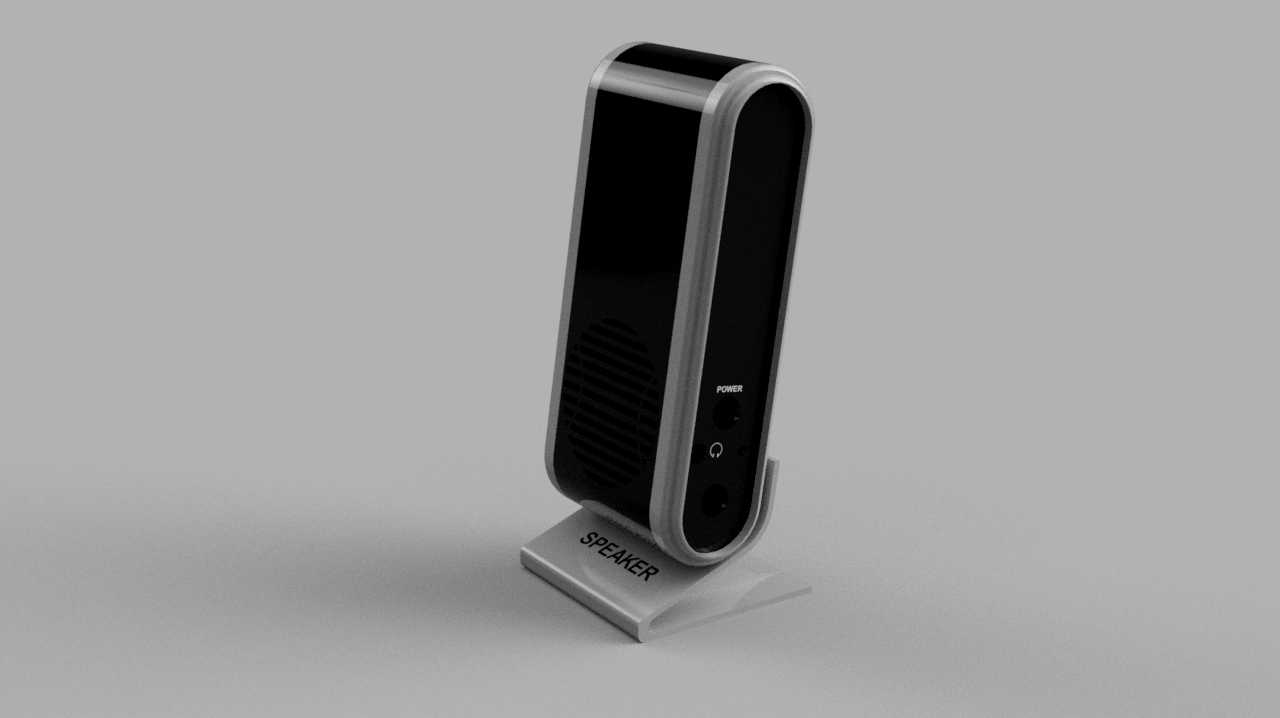

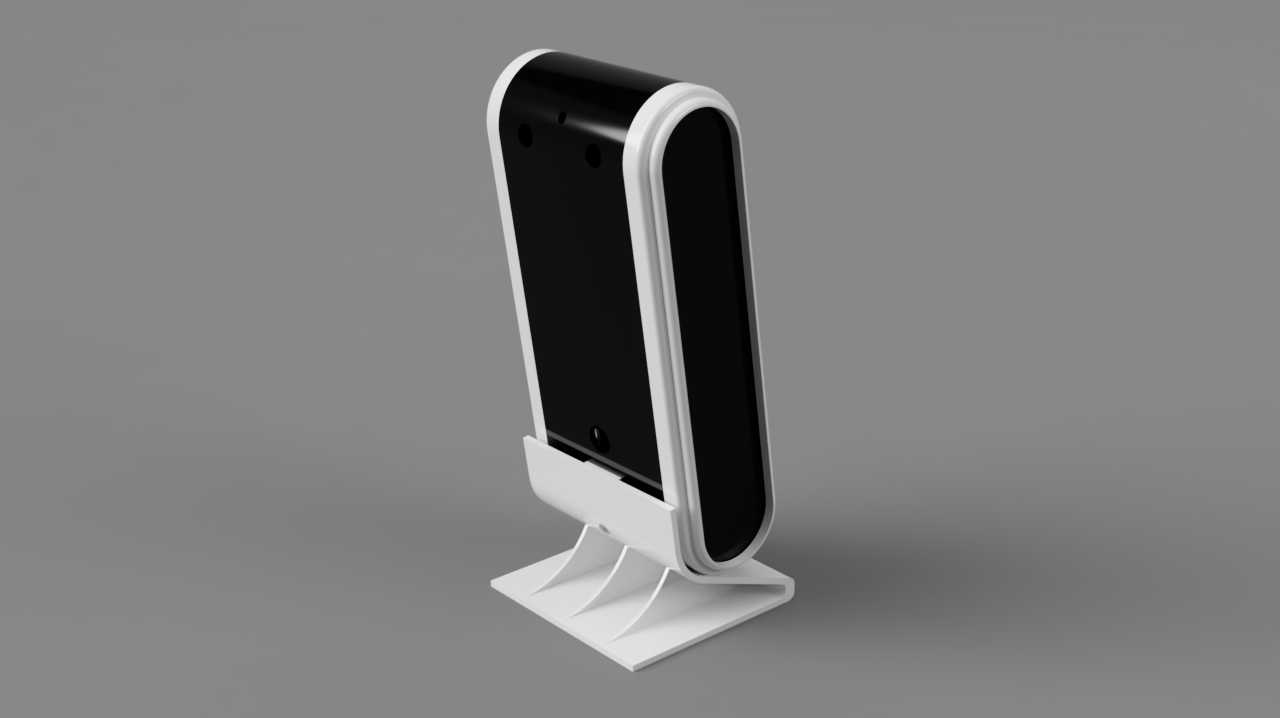

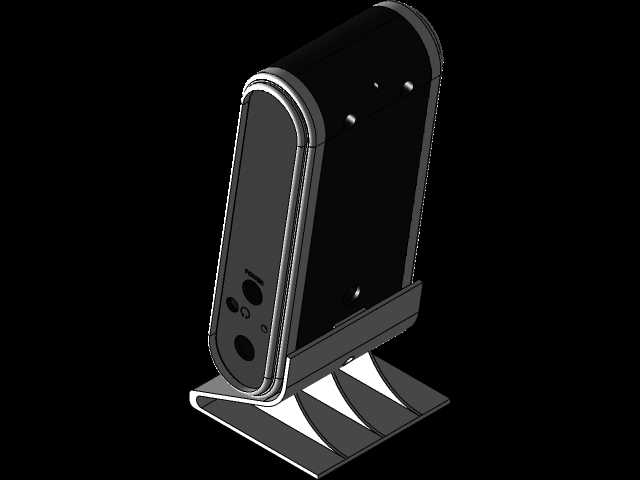

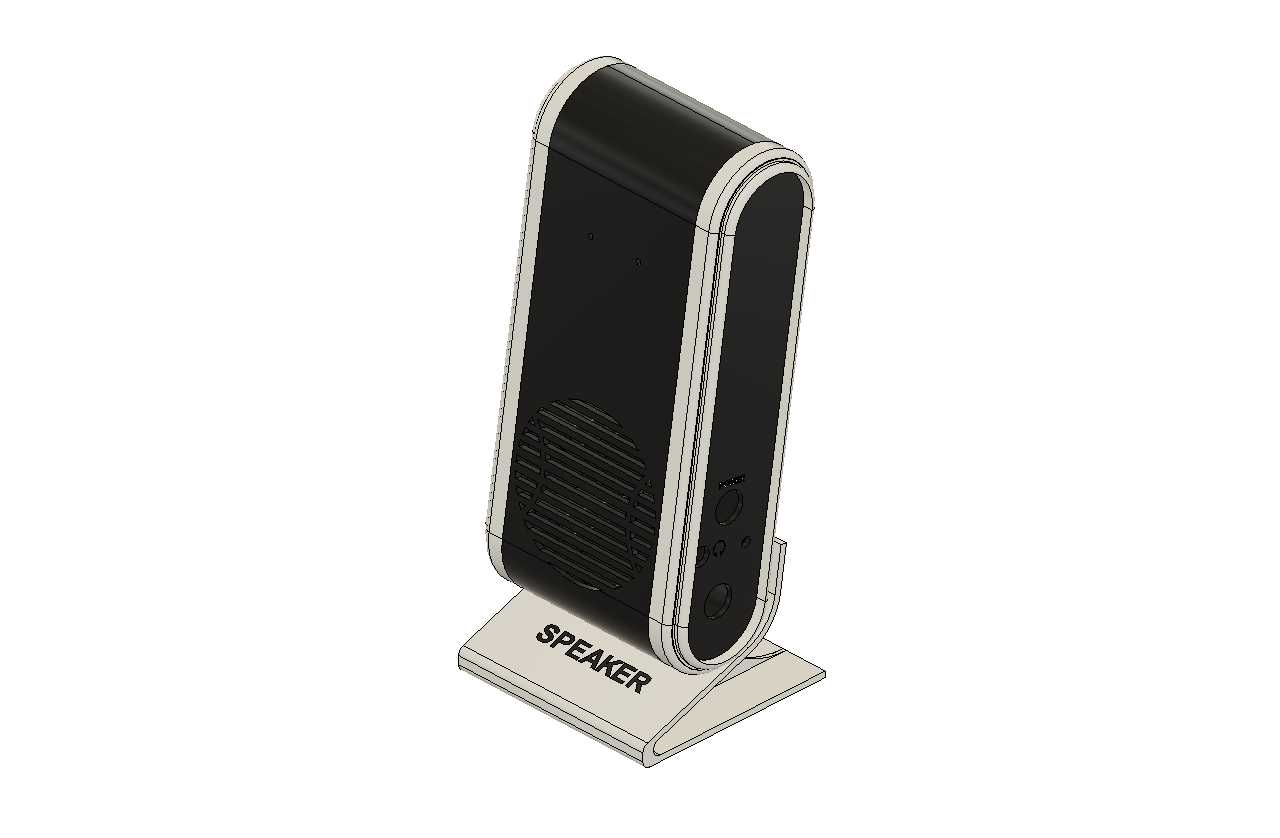

　　日常桌面办公场景里，这类立式台式扬声器常作为台式主机、小型工控终端的配套音频输出部件，替代集成在显示设备内的发声单元，补足中低频段的发声表现，满足系统提示音播放、简易语音播报、轻量音频输出的使用需求，不需要搭建多声道环绕系统的场景下，单只或成对布置就能覆盖1.5米半径内的清晰听音范围。从结构设计逻辑来看，这款扬声器采用立式长条形腔体搭配独立底座的布局，首先考虑的是桌面占用面积的控制，窄长的立式主体相比同容积的卧式箱体，在桌面投影的宽度更窄，不会挤占键盘、鼠标、文件等常用物品的摆放空间，底座做了外扩的梯形支撑结构，重心落在底座几何中心范围内，即使受到桌面轻微碰撞、线缆拉扯也不会出现侧翻问题，

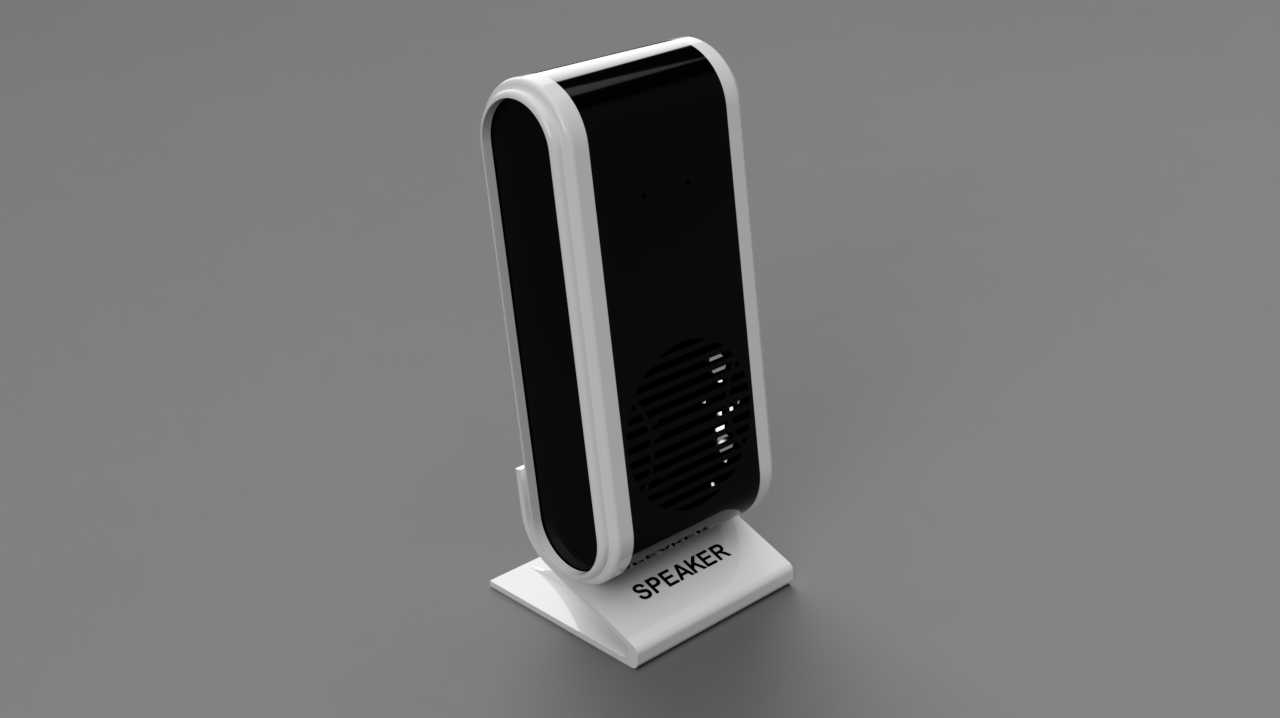

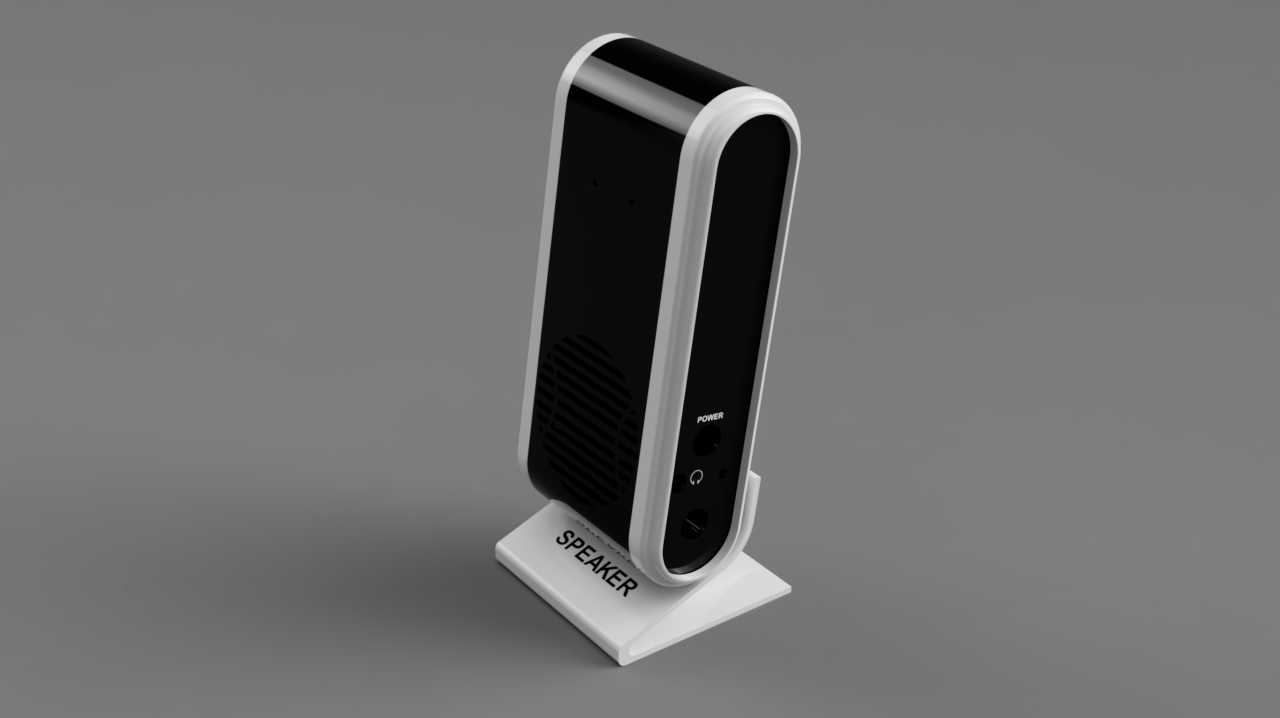

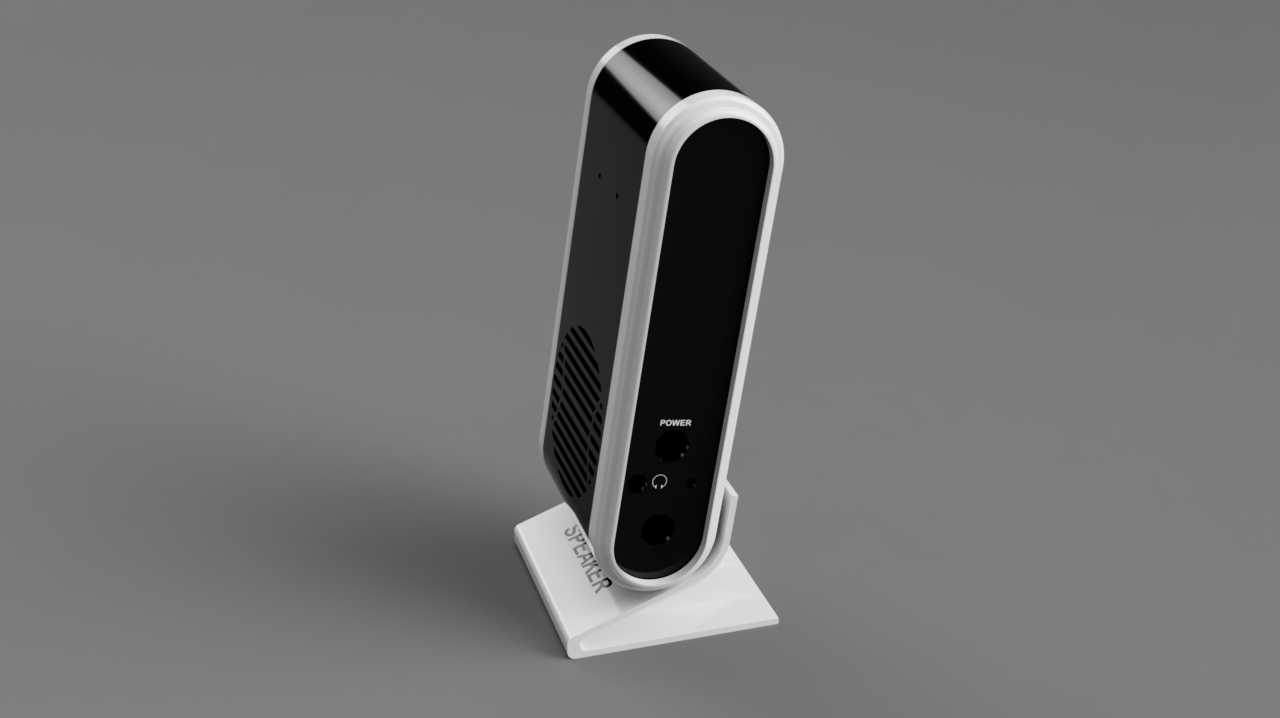

　　底座表面预留的标识区域可直接丝印产品参数或品牌标识，不需要额外粘贴铭牌。音腔部分的设计上，主体外壳采用前后壳扣合的装配方式，前壳预留出声网孔区域，网孔做了横向格栅造型，既可以阻挡桌面浮尘、细小杂物进入音腔内部碰伤振膜，也能通过格栅的导流作用让声波扩散角度更贴合桌面使用的听音高度，避免声波直接朝向桌面反射造成的音质发闷问题。机身侧面集成了音频输入接口、电源接口以及音量调节旋钮，接口位置布置在机身下半段靠近底座的区域，连接线缆后线缆自然下垂沿桌面边缘排布，不会在机身正面形成杂乱的走线，调节旋钮的位置刚好对应坐姿状态下人手自然下垂可触及的高度，不需要抬臂就能完成音量调整操作。从安装边界来看，这款扬声器不需要额外的壁挂、嵌入安装结构，

　　直接放置在平整桌面即可使用，底座底部预留了防滑胶垫的安装槽，粘贴防滑胶垫后可以增大与桌面的摩擦力，同时避免硬质塑料底座刮擦木质、玻璃材质的桌面表面。内部结构上，音腔的容积匹配8欧姆0.5W的全频发声单元，腔体内部做了简单的加强筋结构，既可以提升外壳的结构强度，避免大音量下外壳产生谐振杂音，也能将腔体内部做简单的分隔，优化低频段的发声表现，不需要额外填充吸音材料就能满足日常办公场景的音质需求。电路部分的PCB板固定在机身下半段靠近接口的位置，缩短接口到电路板的走线长度，减少信号传输过程中的干扰，电路板与发声单元之间的导线预留了足够的装配余量，前后壳扣合时不会出现导线被挤压破损的问题。这类扬声器的结构设计没有追求复杂的功能集成，

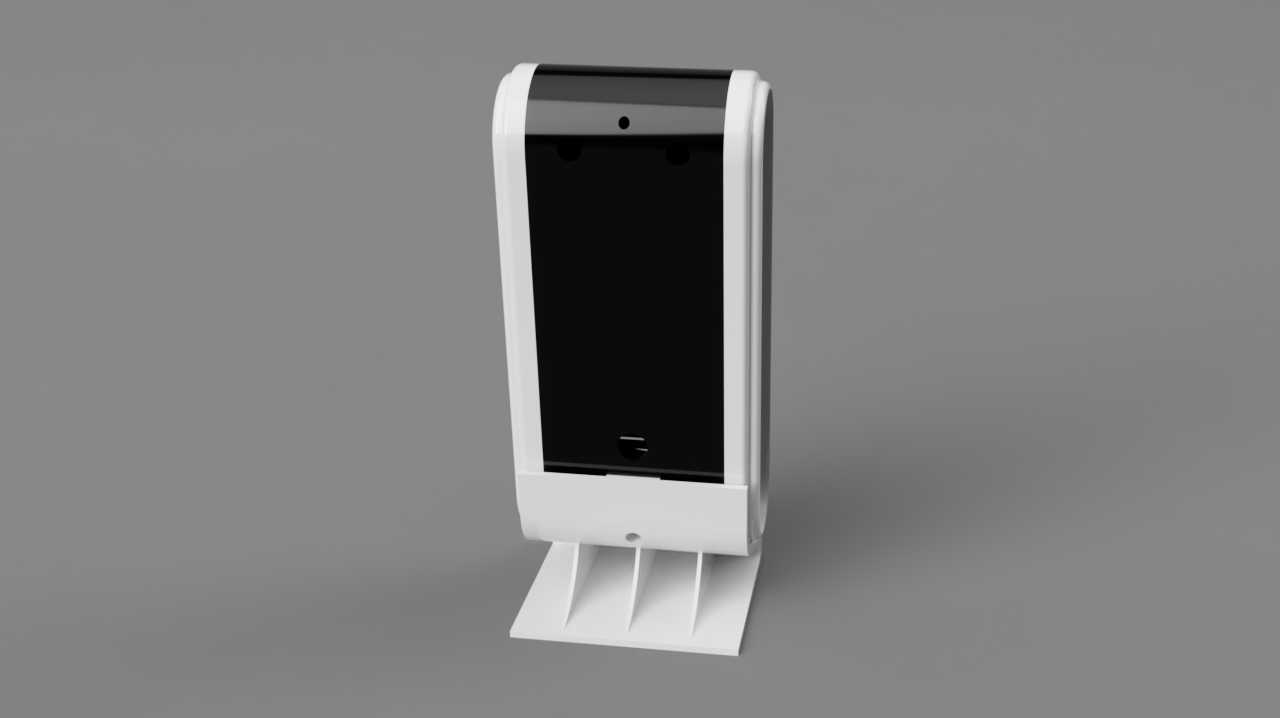

　　核心围绕桌面场景的使用便利性做优化，所有结构特征都服务于小空间布置、稳定放置、操作便捷这几个核心需求，外壳的曲面过渡处理既可以提升外观的精致感，也能去除注塑件的尖锐棱角，避免日常使用过程中磕碰划伤。在建模过程中，需要重点关注前后壳的扣合位公差配合，扣合量控制在合理范围内既保证装配后壳体缝隙均匀，也能方便后期维修拆卸；出声网孔的开孔率需要匹配发声单元的参数，开孔率过低会阻碍声波传播造成音量衰减，开孔率过高则会降低壳体结构强度，同时难以阻挡杂物进入；底座与主体的连接位置需要做定位柱结构，保证主体与底座装配后不会出现相对转动，长期使用也不会出现连接松动的问题。对于需要做小型桌面音频设备选型的结构工程师来说，这类模型的腔体布局、接口布置、支撑结构设计都有较高的参考价值，可以直接借鉴其空间利用思路，在有限的体积内平衡发声性能、结构强度与使用便利性。
