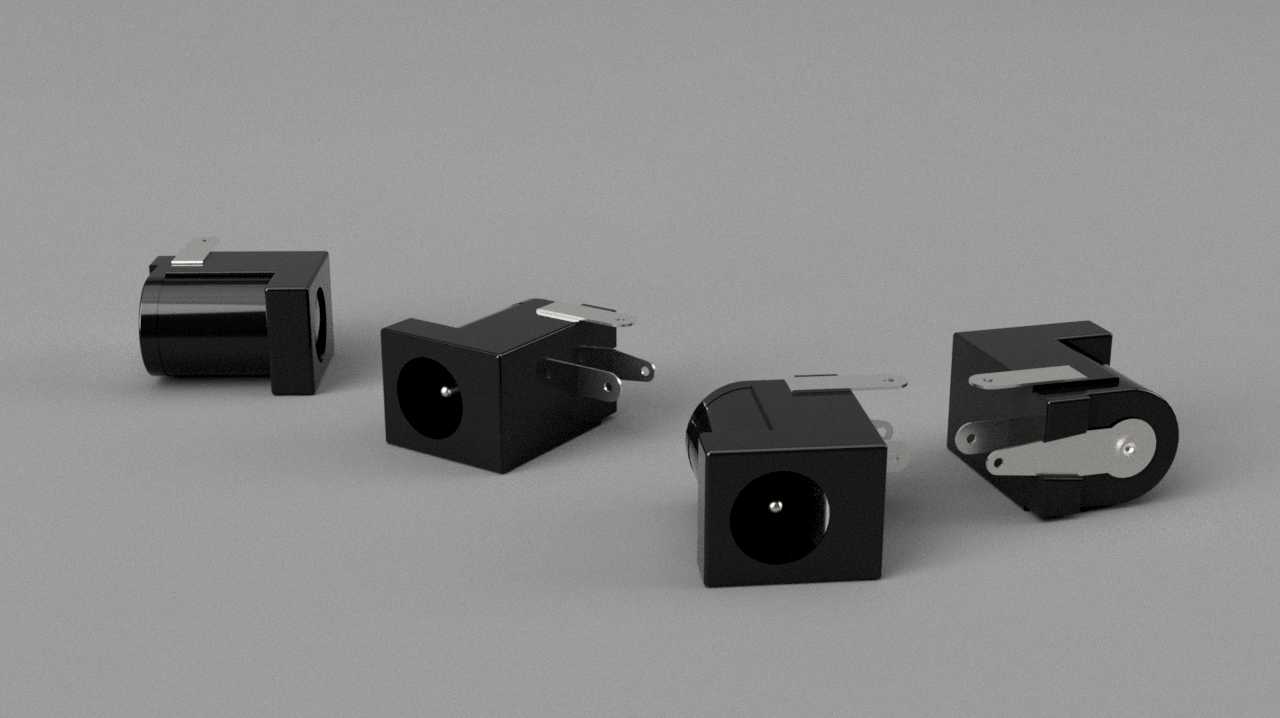

卧式带开关直流电源供电接插件结构

　　做消费类电子结构设计这么多年，板载直流供电接口的选型从来都是前期堆叠阶段就要敲定的细节，这类卧式带安装固定脚的直流电源插座，是笔记本外置电源转接、小型桌面仪器供电、工业手持检测设备外接电源场景里用得极多的连接件，很多刚入行的结构工程师容易在这个零件上踩坑，要么是安装脚的焊盘位置留错导致波峰焊后虚焊，要么是接口插拔寿命不够导致售后返修率飙升，要么是外壳与插座的避让间隙留得不足，组装时塑料壳体顶到插座本体导致接口歪斜。

　　从实际使用场景来看，这类插座承担的是低压直流输入的导通功能，适配6V到36V的直流供电回路，额定通流能力可达5A，足够覆盖绝大多数小型电子设备的供电需求——不管是老式笔记本的外置电源输入，还是桌面小型3D打印机的控制板供电，或是便携式检测仪器的外接电源接口，选对这个规格的插座，能省去很多后期EMC整改和供电可靠性的麻烦。不同于立式直插的DC插座，这种卧式侧插的结构，电源插头是从PCB板的平行方向插入，设备外壳上的开口不需要开在垂直于PCB的端面上，对于厚度方向尺寸受限的薄型设备来说，这种安装方式能大幅压缩整机的厚度空间，毕竟立式插座加上插头的插入深度，往往要占用20mm以上的垂直空间，而卧式结构的垂直方向高度仅10mm左右，对薄型设备的结构堆叠非常友好。

　　在结构设计细节上，这个插座的几个核心设计点直接决定了使用可靠性：首先是插合端的中心接触弹片，采用的是弹性铜材镀镍处理，内孔的接触瓣做了圆弧收口处理，插头插入时能形成环形的面接触，而不是点接触，这样大电流通过时不会因为接触电阻过大导致局部发热，很多廉价插座用薄铜片做接触件，插拔几十次就出现接触片变形，导致供电时通时断，这个结构的接触弹片厚度做了0.3mm的冗余设计，正常插拔寿命能做到5000次以上，完全满足消费类电子的全生命周期使用需求。其次是本体的绝缘外壳，采用的是阻燃PBT材质，耐温等级达到UL94-V0，过波峰焊时260℃的高温下不会出现壳体变形、融胶的问题，很多工程师选插座时只看尺寸不看材质，过回流焊或者波峰焊时塑料壳体融化，直接导致整批PCB报废，这点在选型时必须重点核对材质参数。

　　安装边界的尺寸控制是结构设计里的核心环节，这个插座的本体外形是立方体结构，本体长宽尺寸控制在14mm12mm左右，插脚从本体侧面向下伸出，两个电源焊脚的间距是标准的2.5mm网格间距，刚好适配通用PCB的网格布线，不需要额外做非标准焊盘；除了两个电源导通的焊脚之外，还带了一个独立的固定安装脚，这个脚是直接焊接在PCB的固定焊盘上的，能大幅提升插座的结构强度——很多人忽略这个固定脚的作用，实际上当用户插拔电源插头的时候，插拔力会直接作用在插座本体上，如果没有这个固定脚，所有的力都会由两个电源焊脚承担，多次插拔后焊脚容易脱焊，导致插座从PCB上脱落，加上这个固定脚之后，插拔的侧向力会直接传递到PCB板上，焊脚只承担导通功能，可靠性提升数倍。另外还有一个带安装孔的金属固定弹片从本体侧面伸出，这个弹片可以通过螺丝直接锁在设备的塑料壳体或者金属支架上，对于抗振动要求高的工业类设备来说，这个固定结构能避免设备在运输、使用过程中因为振动导致插座松脱。

　　在做整机结构避让的时候，要注意几个尺寸边界：插头插入方向要预留至少18mm的插拔空间，方便用户插拔电源插头时手指有足够的操作空间，不能在插头插拔路径上布置筋位或者其他元器件；插座本体上方要预留至少1mm的安全间隙，避免组装时壳体压到插座本体导致内部接触片移位；焊脚位置的PCB走线要做加粗处理，因为5A的额定电流下，走线宽度不足会导致走线发热，一般建议电源走线宽度不小于2mm，同时在焊盘位置做泪滴处理，提升焊盘的机械强度。另外要注意，这类插座的中心针直径有多种规格，这个结构适配的是最常用的5.52.1mm的标准DC插头，选型时要和配套的电源插头尺寸匹配，避免出现插头插不进去或者插合后松动的问题。

　　从建模的角度来说，做这个零件的三维模型时，不能只画个大概的外形，必须把焊脚的位置、固定弹片的安装孔位置、插合端的内孔尺寸、各个方向的安装公差都准确还原，因为结构工程师在做整机装配的时候，要靠这个模型来检查干涉、定外壳开口位置、定PCB焊盘位置，如果模型尺寸有偏差，开模之后就会出现外壳开口和插座不对中、焊盘和插脚错位的问题，直接导致整批零件报废。建模时还要注意把插合端的倒角做出来，实际产品的插入口是有引导倒角的，方便插头顺利插入，不会出现插头怼到壳体端面插不进去的情况；塑料本体的分模线位置也要准确还原，避免在做壳体D壳体避让的时候，把分模线的凸台位置给顶死，导致组装不到位。

　　很多时候，这种小的连接件看起来不起眼，却是决定设备使用体验和可靠性的关键零件，做结构设计不是只画大的壳体和框架，这些小零件的细节处理，才最能体现工程师的设计功底——毕竟用户在使用设备的时候，每天都要插拔电源接口，如果接口插几次就坏，哪怕设备的核心功能做得再好，用户的使用体验也会大打折扣。在实际选型和建模的时候，多花点时间核对每个尺寸细节，考虑实际使用时的受力情况、安装工艺、用户操作场景，才能做出真正可靠的结构设计，避免后期出现批量性的质量问题。
