东芝32GB便携USB闪存盘外观结构

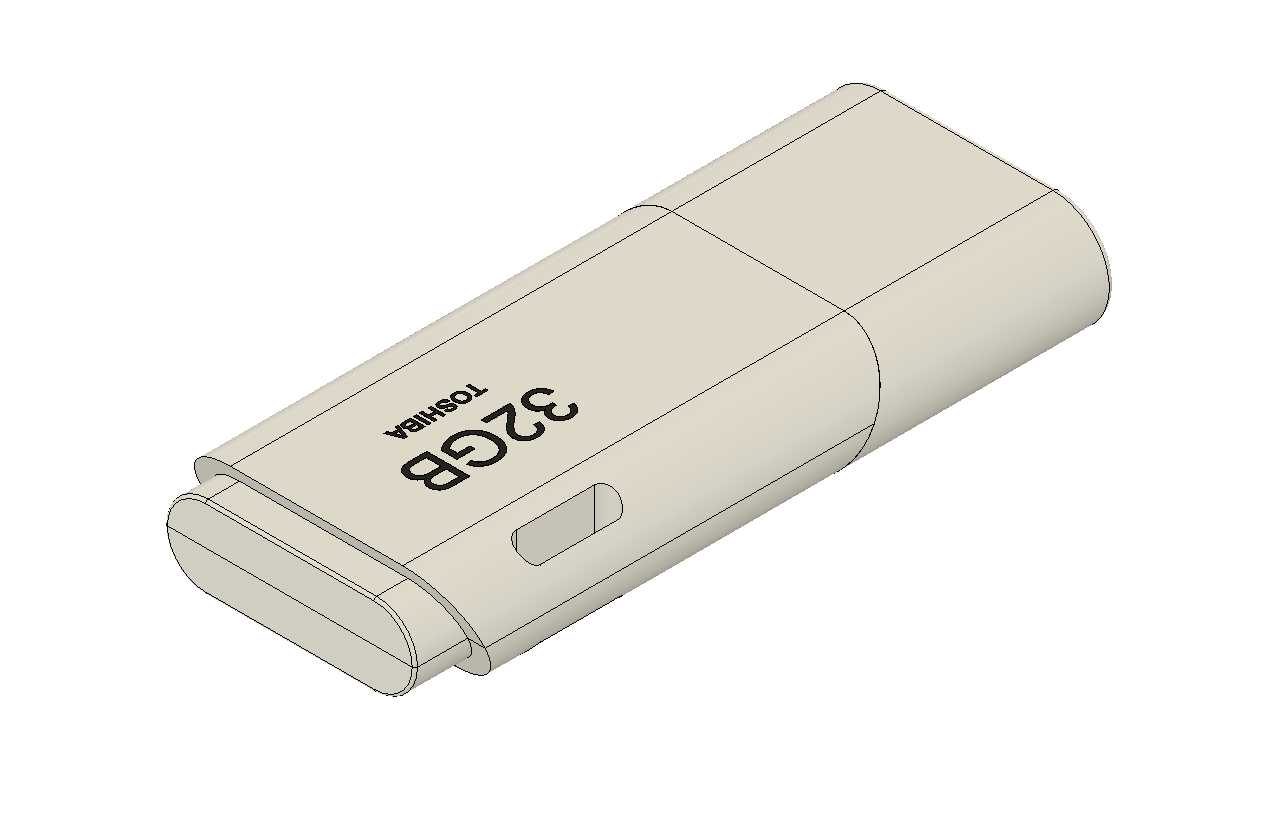

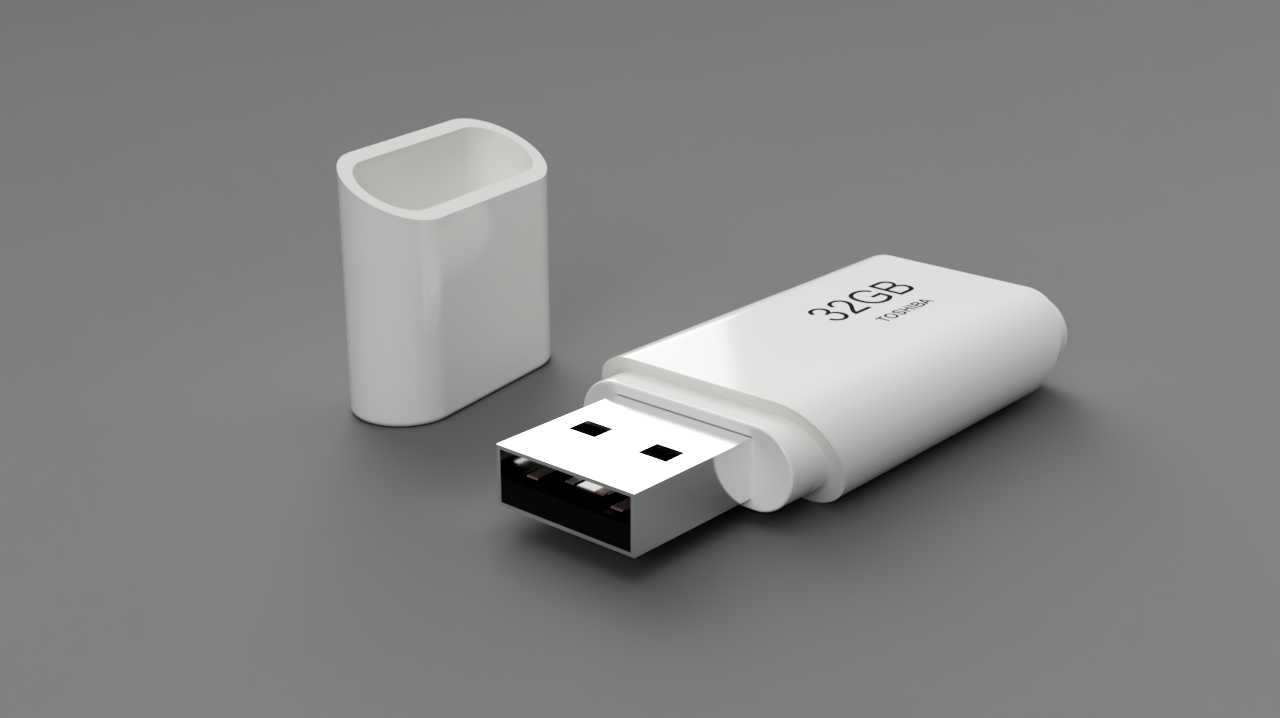

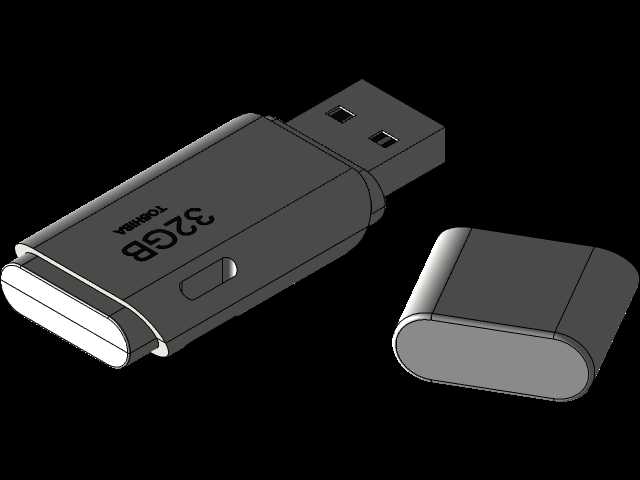

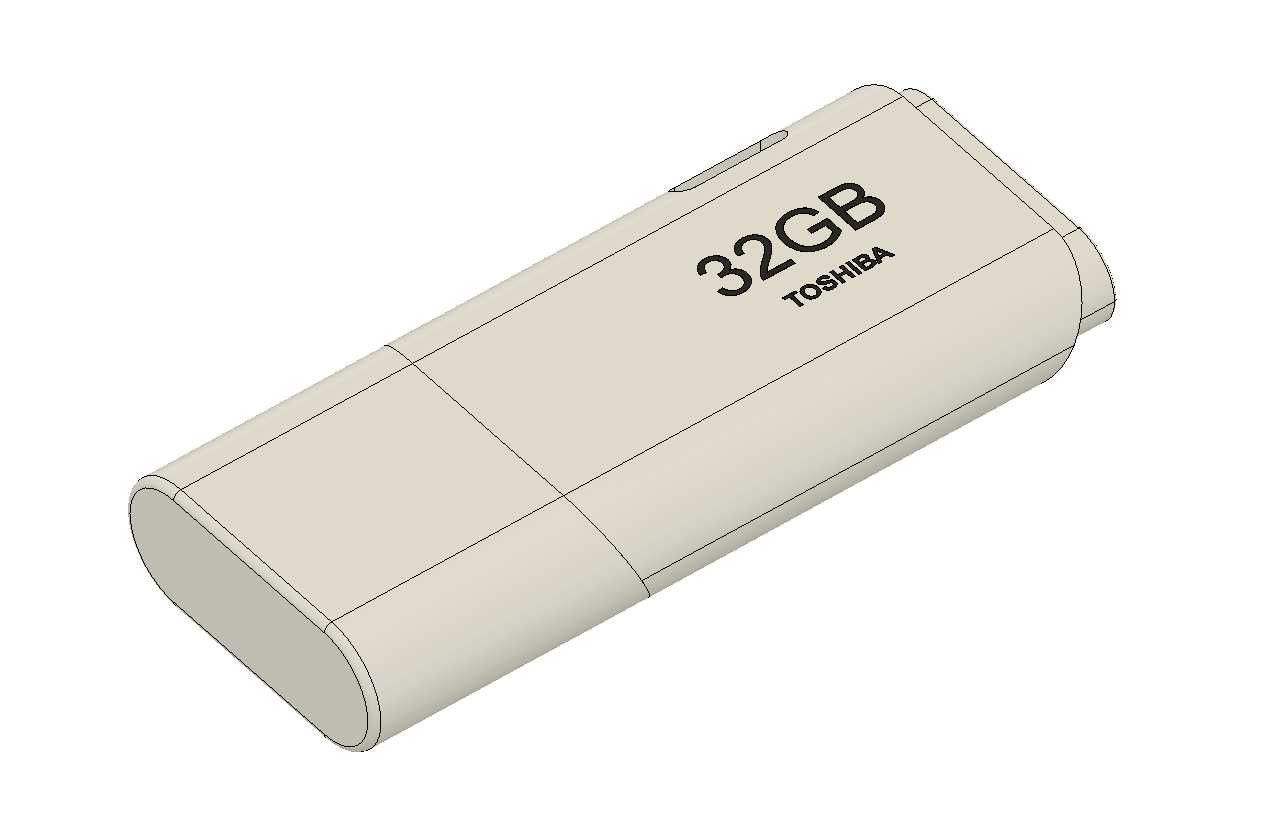

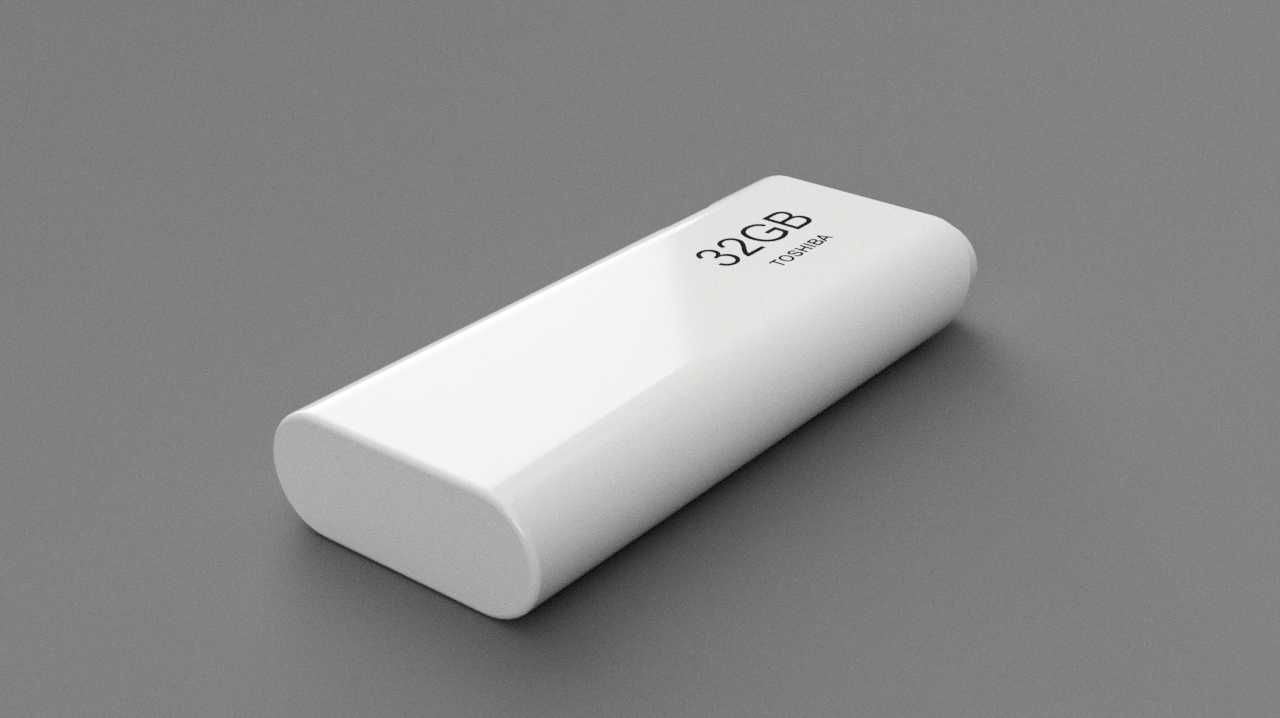

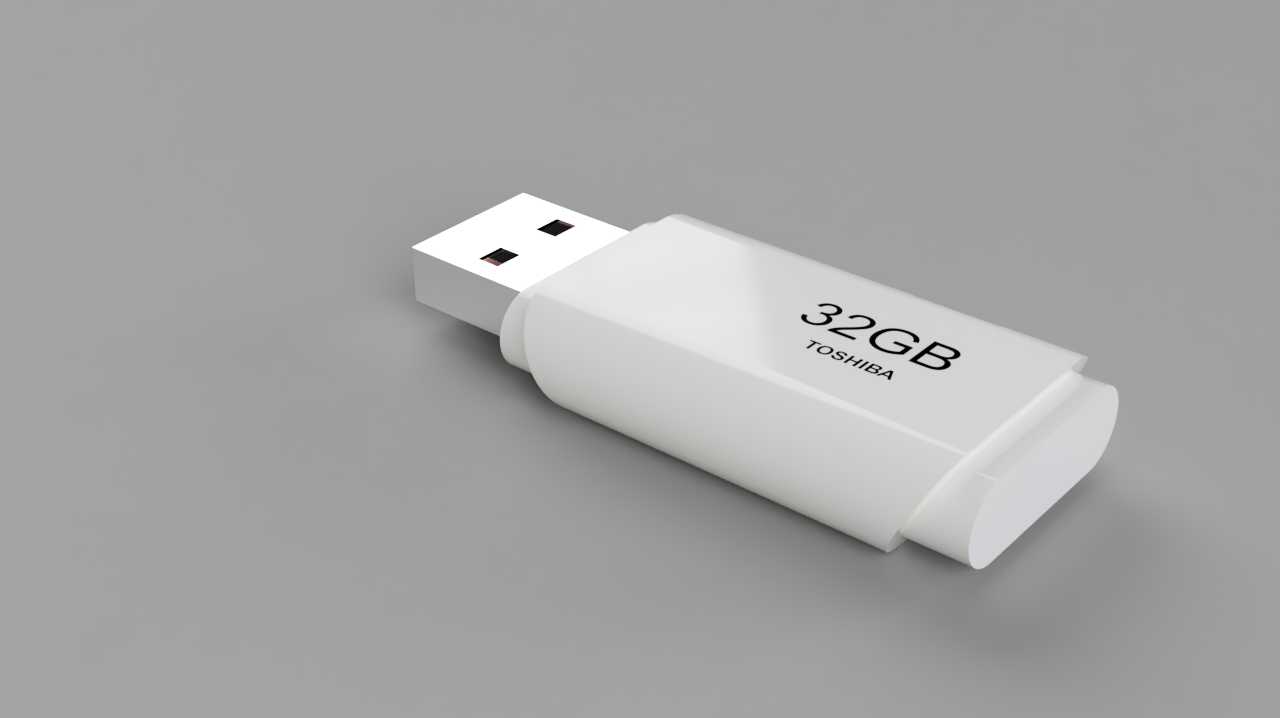

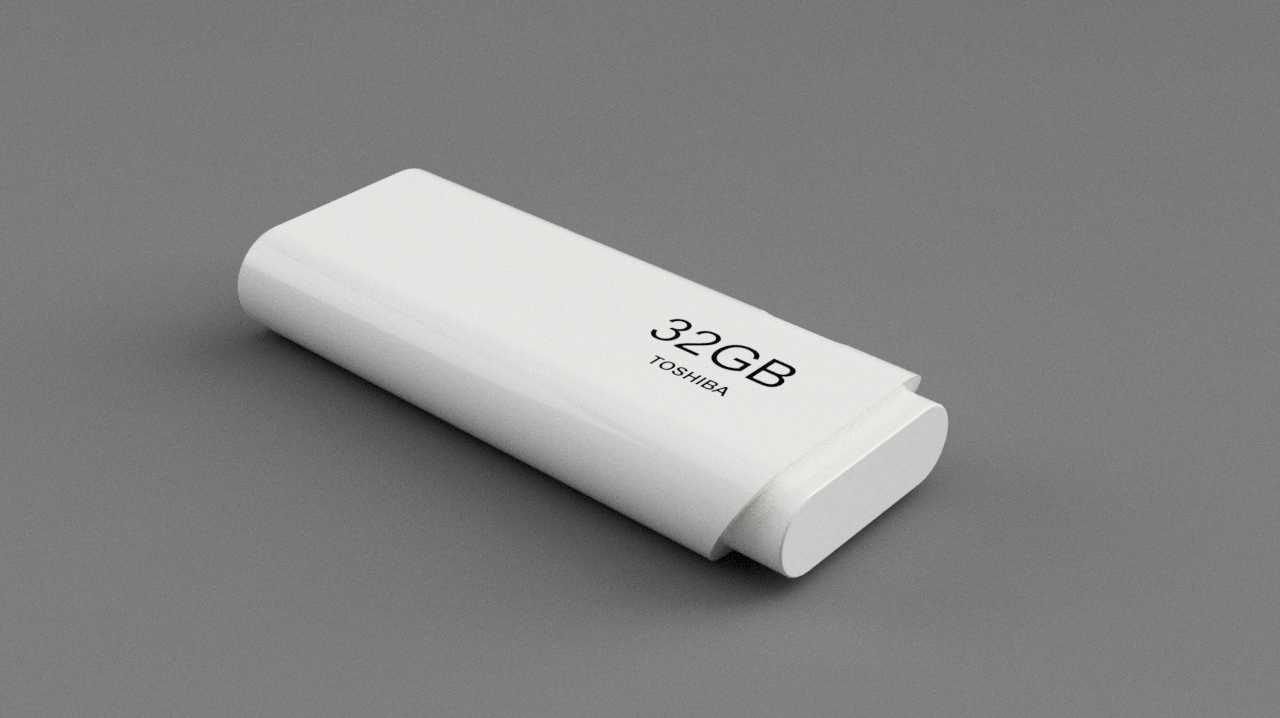

　　日常工业现场的设备调试环节里，运维人员常需要在工控机、离线编程终端、现场检测设备之间传输配置文件、程序备份与检测数据，这类场景对存储介质的便携性、抗磕碰能力有明确要求，这款长条形圆角设计的USB存储设备，正是针对这类高频插拔、随身携带的使用场景做的结构适配。从结构设计逻辑来看，整体采用两端半圆过渡的长椭圆柱造型，没有尖锐棱角，放在工装裤口袋、工具包侧袋时不会勾刮布料，也能减少跌落时的应力集中——日常现场作业中，存储介质从操作台、半米左右高度的设备机柜处滑落是高频意外，圆弧外壳能将冲击载荷分散到整个曲面壳体，避免直角结构受冲击后出现开裂、内部PCB板错位的问题。外壳表面做了哑光细磨砂处理，不是亮面抛光设计，

　　一方面能减少手持插拔时的指纹残留，在手上沾有少量车间防锈油、检测耦合剂的情况下也能保持足够摩擦力，插拔时不会打滑；另一方面磨砂表层的细微纹理能掩盖日常使用产生的细微划痕，长期使用后外观不会出现明显的亮面刮花痕迹。壳体上的容量标识采用丝印工艺，标识区域做了微凹的定位槽，丝印层嵌入槽内，避免日常插拔、与工具包内其他金属配件摩擦时把标识磨掉，现场作业时不用凑近就能快速识别容量，避免拿错不同用途的存储盘。从尺寸边界来看，整体长度控制在60mm以内，最大截面宽度不到20mm，厚度约10mm，这个尺寸刚好适配工控设备上密集排布的USB接口——很多老式PLC模块、嵌入式工控机的USB接口间距很小，过大的U盘外壳会挡住相邻接口，

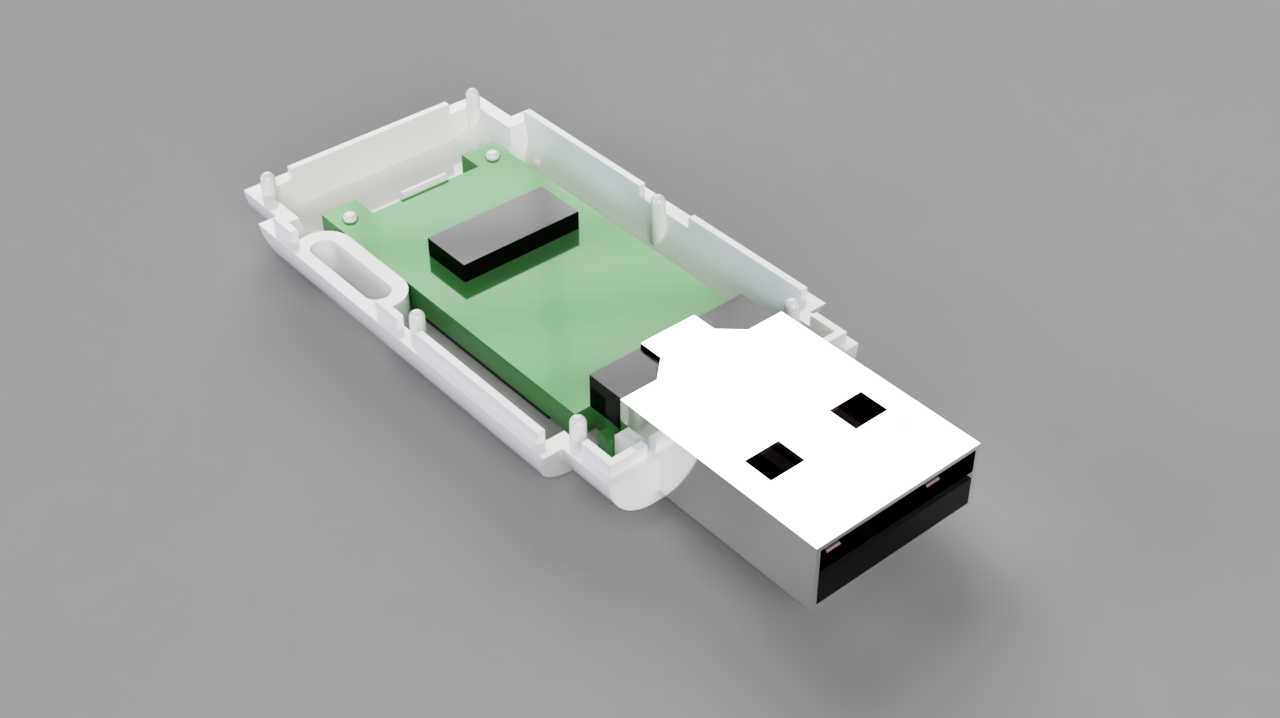

　　导致相邻接口无法使用，这个紧凑尺寸能保证插入后不干涉周边接口的插接使用。壳体的合模线设置在侧面圆弧的切线位置，不是在握持的主平面上，合模线做了0.1mm以内的飞边打磨处理，手持插拔时不会有硌手的触感，也能避免合模缝隙过大导致车间的金属粉尘、切削液雾气渗入壳体内部，腐蚀内部的存储芯片与焊盘。内部结构上，PCB板采用定位柱卡在壳体两端的卡槽内，不需要额外打螺丝固定，装配时直接将焊好USB接头与存储颗粒的PCB顺着壳体滑槽推入，再用端盖超声焊接封死，这种装配方式能减少零件数量，降低整体重量，同时超声焊接的接缝密封性更好，比卡扣式结构更能抵御日常使用中遇到的少量泼溅。USB接头的金属屏蔽壳与壳体端部做了0.5mm的台阶定位，

　　插入USB接口时，台阶面能抵住设备接口的端面，避免插入过深导致内部PCB受力弯折，也能保证插拔时的受力直接传递到整个壳体，不会出现接头与壳体松脱的情况。在设备配套选型时，这类结构的存储盘常作为工业检测设备、便携式数据采集仪的标配配件，因为其外形没有突出的挂环、盖帽等易脱落零件，不会在设备运输过程中因为震动导致零件脱落，掉进设备内部造成短路隐患；同时圆润的外形也不会在设备收纳时刮伤设备的显示屏、操作面板涂层。做三维结构建模时，要重点注意两端圆弧的曲率一致性，保证整个壳体的曲面顺滑无褶皱，合模线位置的拔模角度控制在1度以内，避免注塑生产时出现脱模困难、表面拉伤的问题；USB接头的伸出长度要严格符合USB协议的尺寸规范，公差控制在0.1mm以内，避免出现插不到位、接触不良的情况。另外壳体壁厚保持均匀1.2mm，既不会因为壁厚过薄导致壳体强度不足，受挤压后变形压迫内部PCB，也不会因为壁厚过厚导致整体尺寸超标，浪费材料同时增加整体重量。端部的圆角半径与截面半圆半径保持一致，让整个产品的造型语言统一，视觉上更简洁，也能减少注塑时的应力集中，降低壳体生产时的翘曲变形概率。
