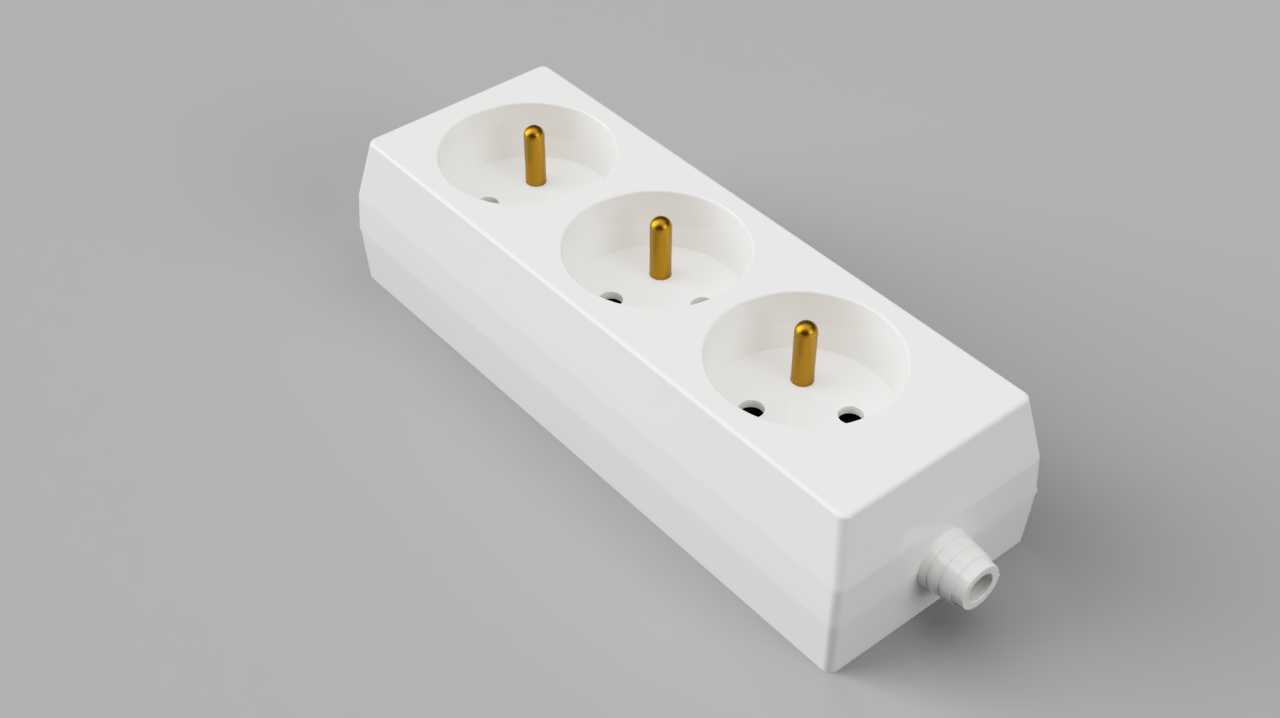

三位带接地欧标多联电源排插结构

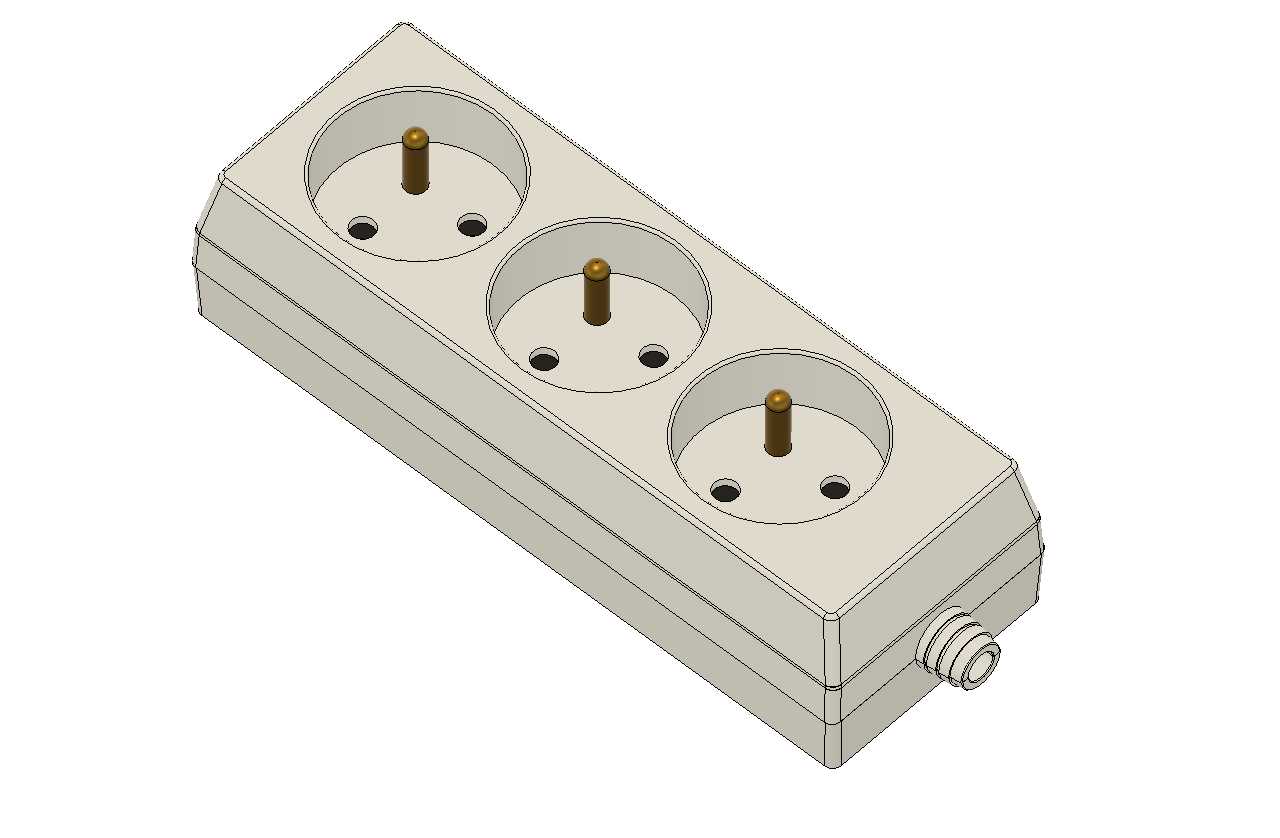

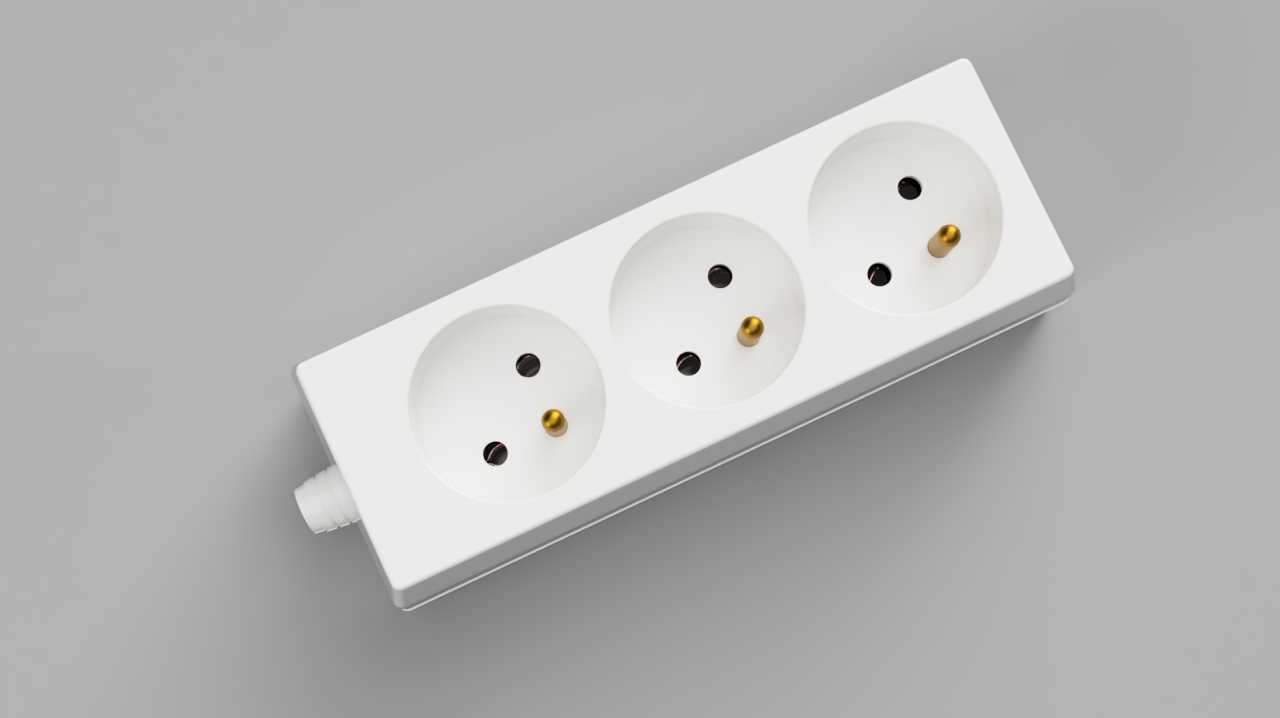

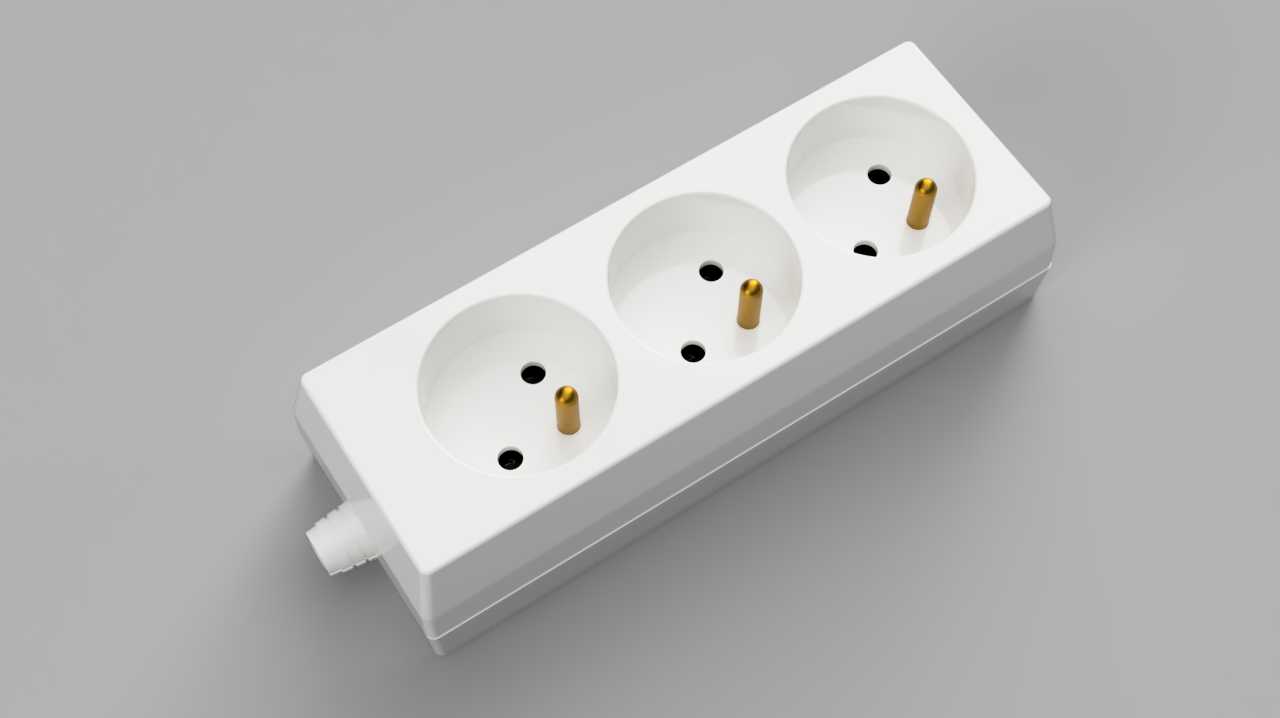

　　这款三位多联电源插座主要面向民用及小型商用室内取电场景，常见于办公工位、实验室操作台、家用墙面旁的拓展取电需求，可同时为三台符合欧标插头规格的用电设备提供稳定的市电接入，自带的接地极结构能够有效导出设备漏电电流，避免用电过程中出现外壳带电的安全隐患，适配带一类防护等级的手持电动工具、桌面办公设备、小型实验仪器等对用电安全有明确要求的负载。从结构设计逻辑来看，整体采用长方体一体式壳体布局，壳体选用阻燃热塑性材料注塑成型，壳体拼缝处采用卡扣加超声焊接的密封结构，既可以保证日常使用中灰尘、飞溅液体不易进入壳体内部造成短路风险，也能在内部出现拉弧、过载发热时延缓壳体燃烧速度，满足电气配件的阻燃等级要求。三个插孔单元沿壳体长度方向等距排布，

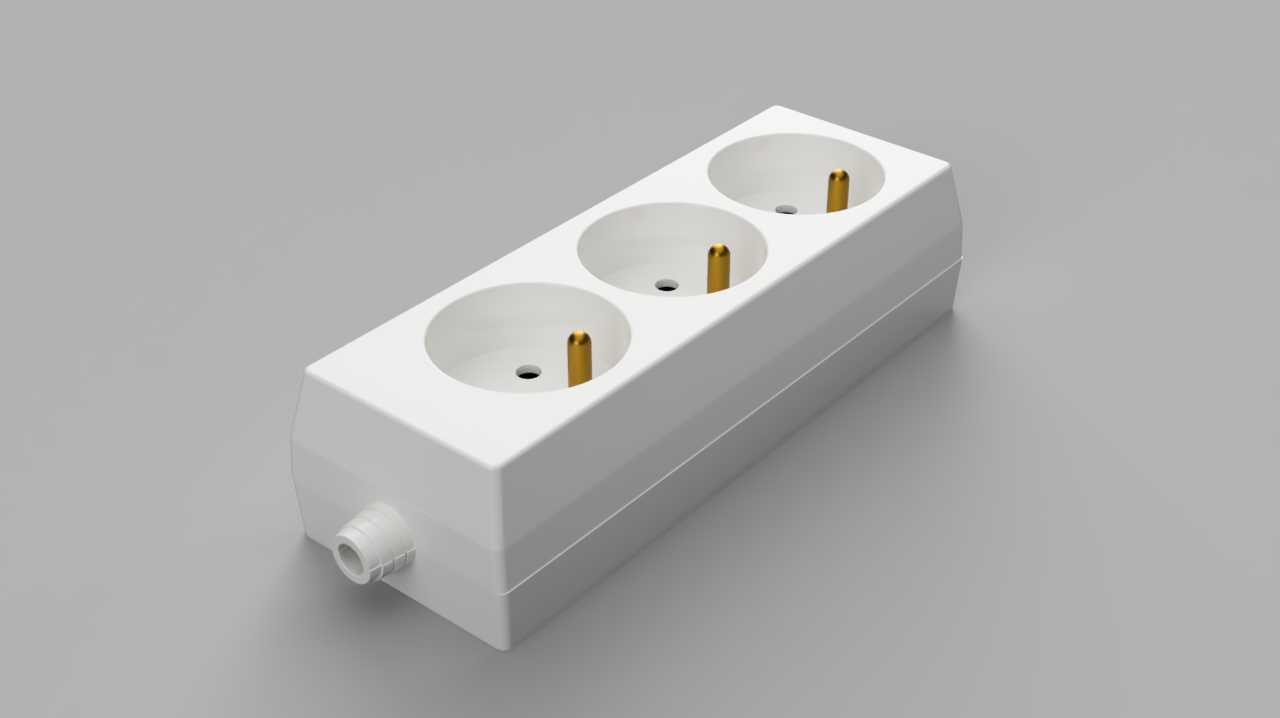

　　相邻插孔的中心距经过反复校核，即使三个插头同时插入，也不会出现插头壳体互相干涉、挤占相邻插孔空间的问题，每个插孔单元内的零、火、地三个插套均采用高弹性锡磷青铜冲压成型，插套表面做镀镍处理，既可以降低插拔过程中的接触电阻，减少长期通电后的发热损耗，也能避免铜件在长期使用中出现氧化锈蚀导致的接触不良问题。出线端设置在壳体长度方向的一端尾部，采用一体式防弯折护套结构，护套与壳体衔接处做圆弧过渡，电源线从护套中心穿出，能够承受日常使用中不同方向的拉扯、弯折作用力，避免电源线根部铜丝因为反复弯折出现断裂、虚接的问题。安装边界方面，这款插座属于桌面明装使用类型，不需要嵌入墙体或台面开孔，底部平整无突出结构，可以直接放置在平整的桌面、台面上使用，

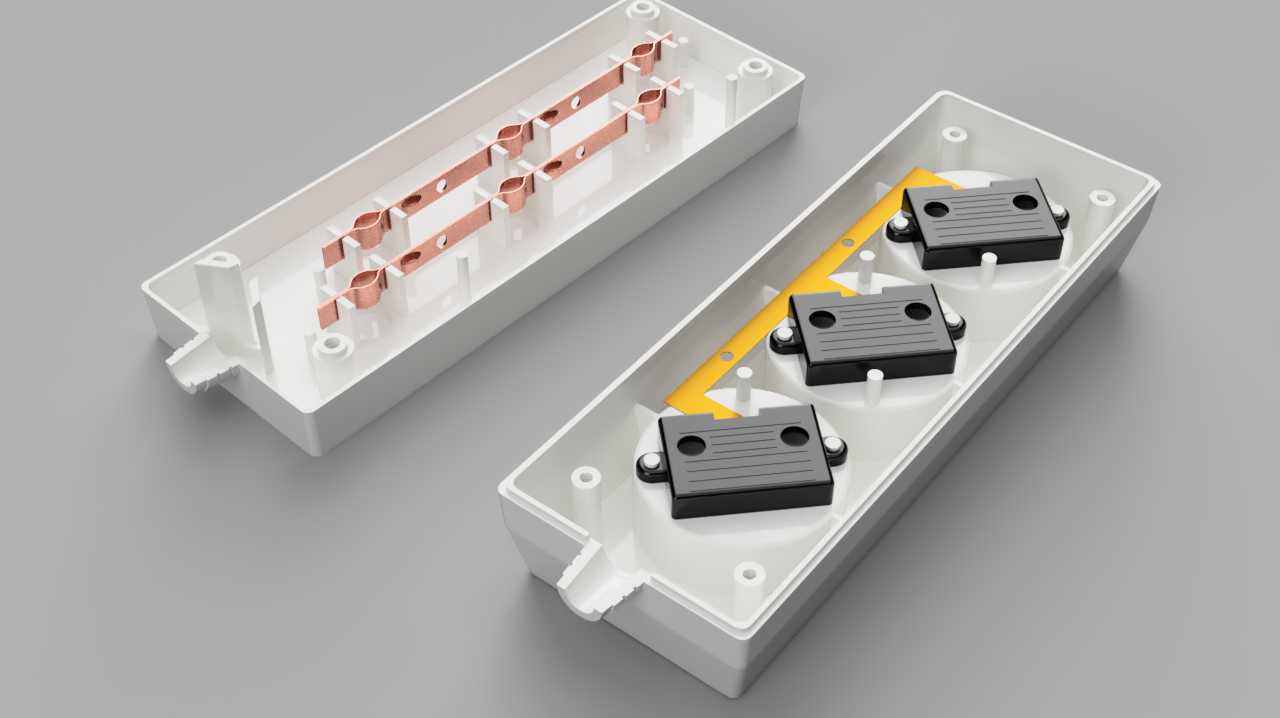

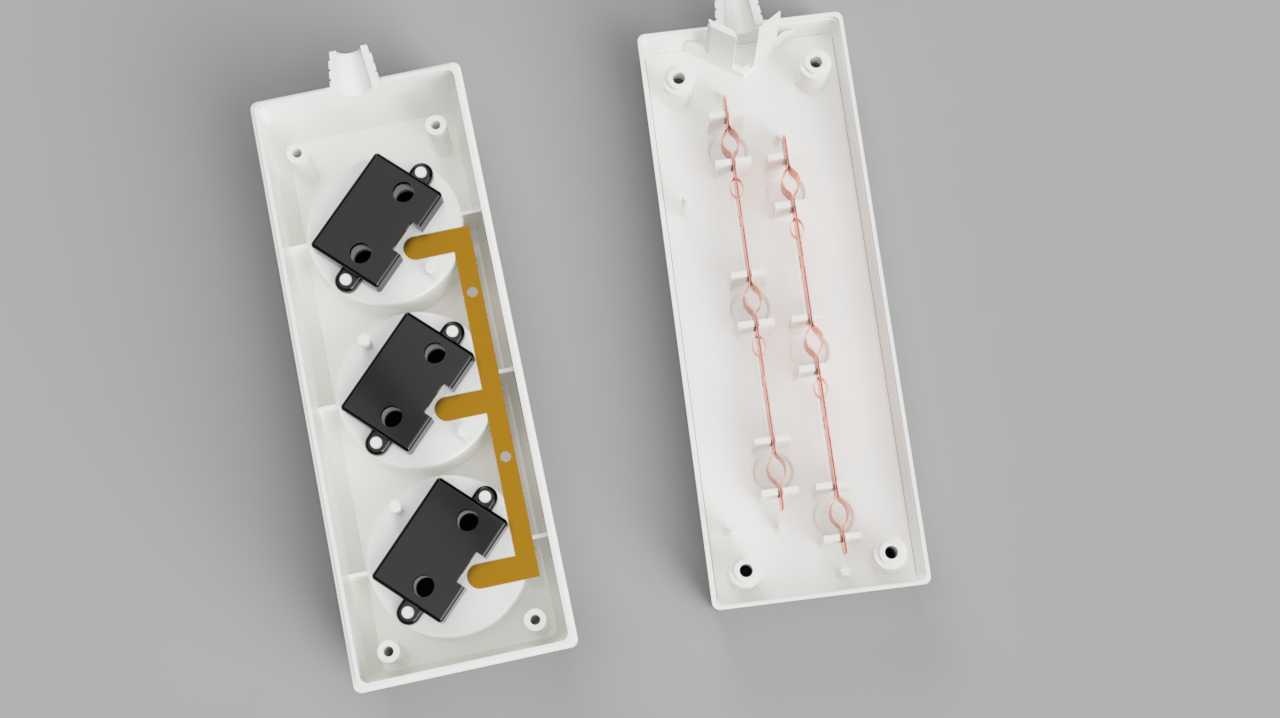

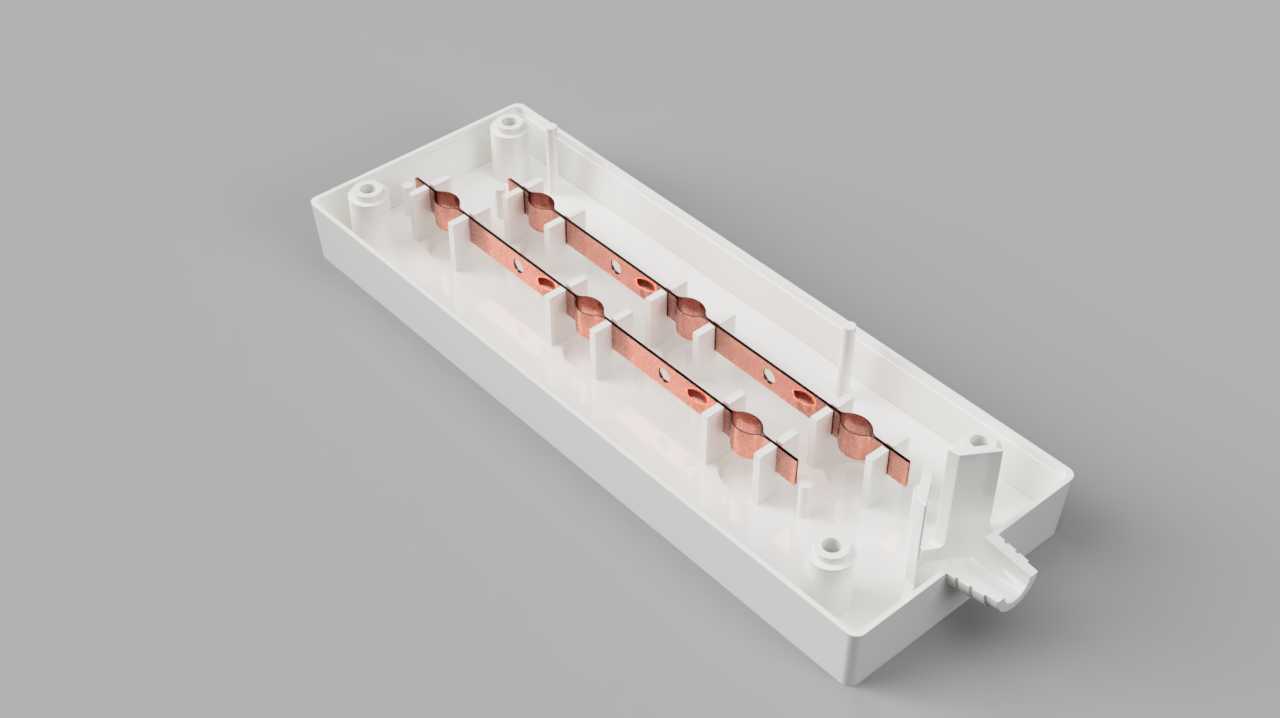

　　也可以通过背面预留的挂孔固定在墙面、工位隔板上，固定孔的孔距符合常规墙面挂装的通用尺寸，不需要额外定制安装支架。壳体的边角全部做R角圆弧处理，没有尖锐的棱角，避免日常移动、插拔插头时磕碰划伤操作人员。内部的导电插套采用一体化铜条连接结构，摒弃了传统导线焊接的连接方式，既减少了焊接点带来的接触电阻不稳定问题，也提升了整体结构的抗振动能力，即使在有轻微振动的车间操作台、移动设备旁使用，也不会出现内部连接松脱的故障。每个插套的入口处都设置了安全保护门结构，保护门采用绝缘阻燃材料制作，只有当零火两极同时受到对应力度的插入作用力时才会同步打开，单极插入时保护门处于锁止状态，能够避免儿童或者异物单极插入导致的触电风险。在设计校核过程中，

　　插套的夹持力经过严格测试，能够满足数千次插拔后依然保持足够的夹持力度，不会出现插头松脱、接触不良的问题，壳体的壁厚均匀，注塑成型时不容易出现缩痕、缺料等成型缺陷，量产时的良率能够得到有效控制。整体的外形尺寸控制紧凑，在容纳三个插孔单元、内部铜条、保护门结构的前提下，尽可能缩小了壳体的整体体积，不会占用过多的桌面空间，壳体表面做细磨砂纹理处理，日常使用中不容易残留指纹、划痕，长期使用依然能保持整洁的外观。这款插座的额定载流能力匹配常规民用市电的负载要求，能够满足总功率在额定范围内的多设备同时取电需求，内部铜条的截面积经过载流量校核，在满负载长期通电的情况下，温升控制在标准允许的范围内，不会出现过热导致的绝缘老化、壳体变形等问题。
