直角弯式两插交流电源连接插头结构

　　日常电气布线场景里，这类直角弯式两插交流插头的应用覆盖范围极广，从桌面小型仪器、手持电动工具到机柜侧装供电模块的接电端，都能见到这类结构的身影。和直插式插头不同，弯式结构的出线方向与插片轴线呈90度夹角，在设备贴墙安装、布线空间局促的场景下，能大幅减少插头尾部线缆的弯折应力，避免长期使用中线缆护套在根部出现疲劳开裂的问题。

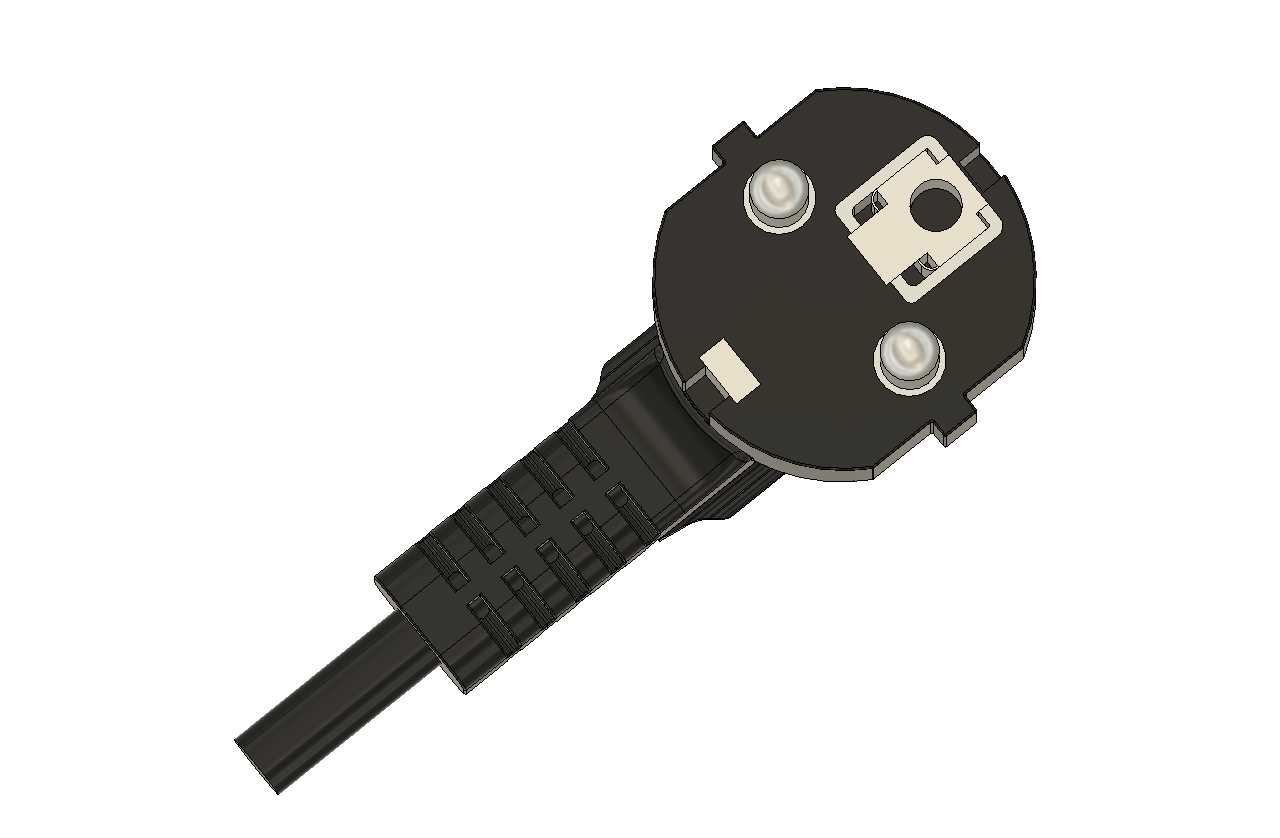

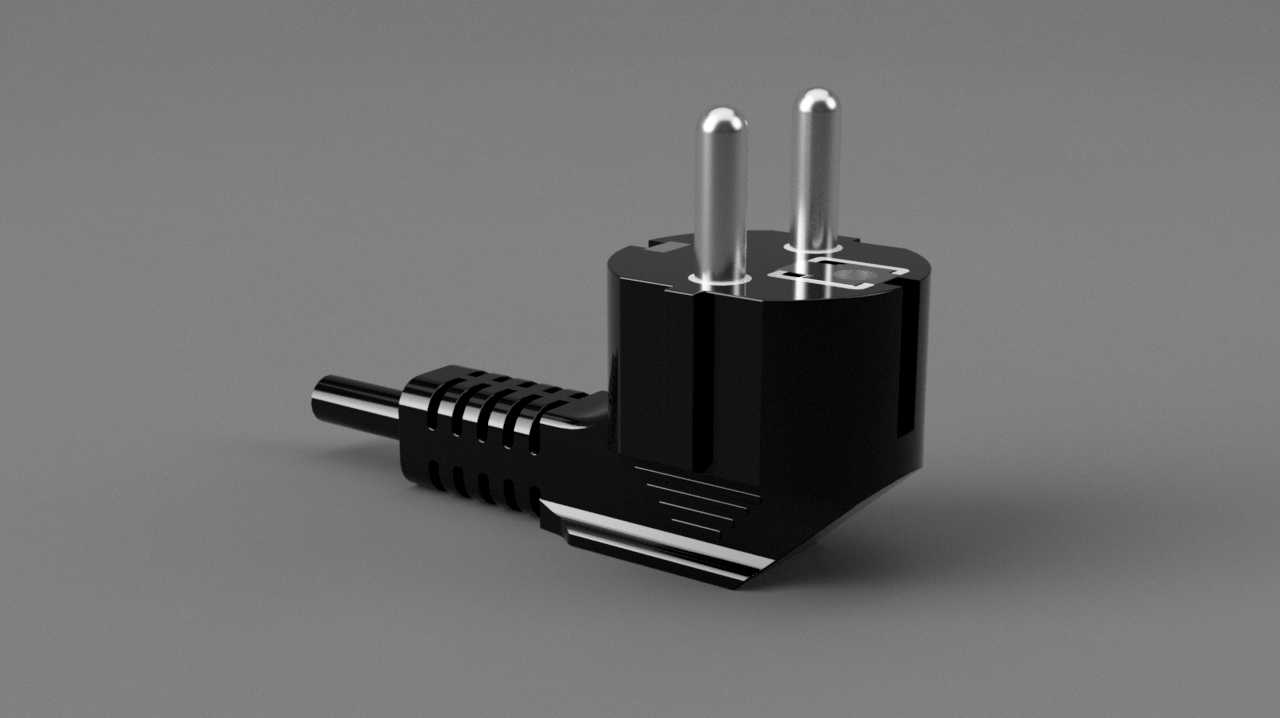

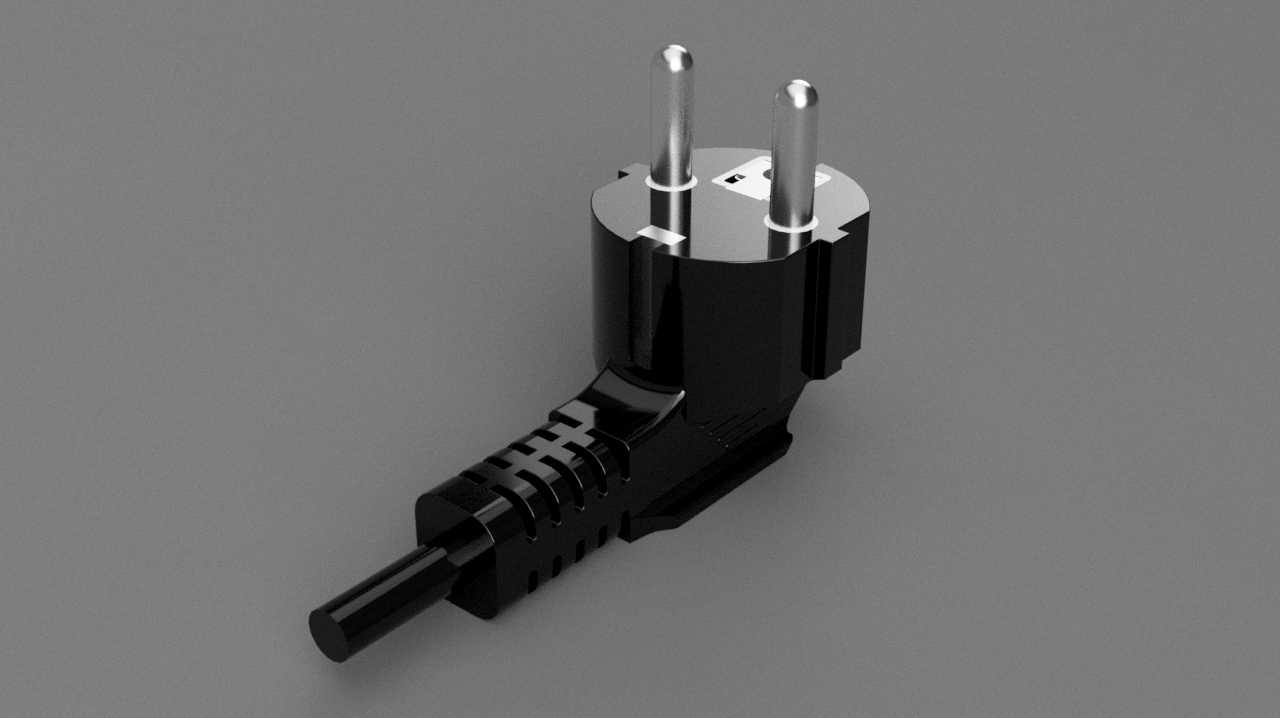

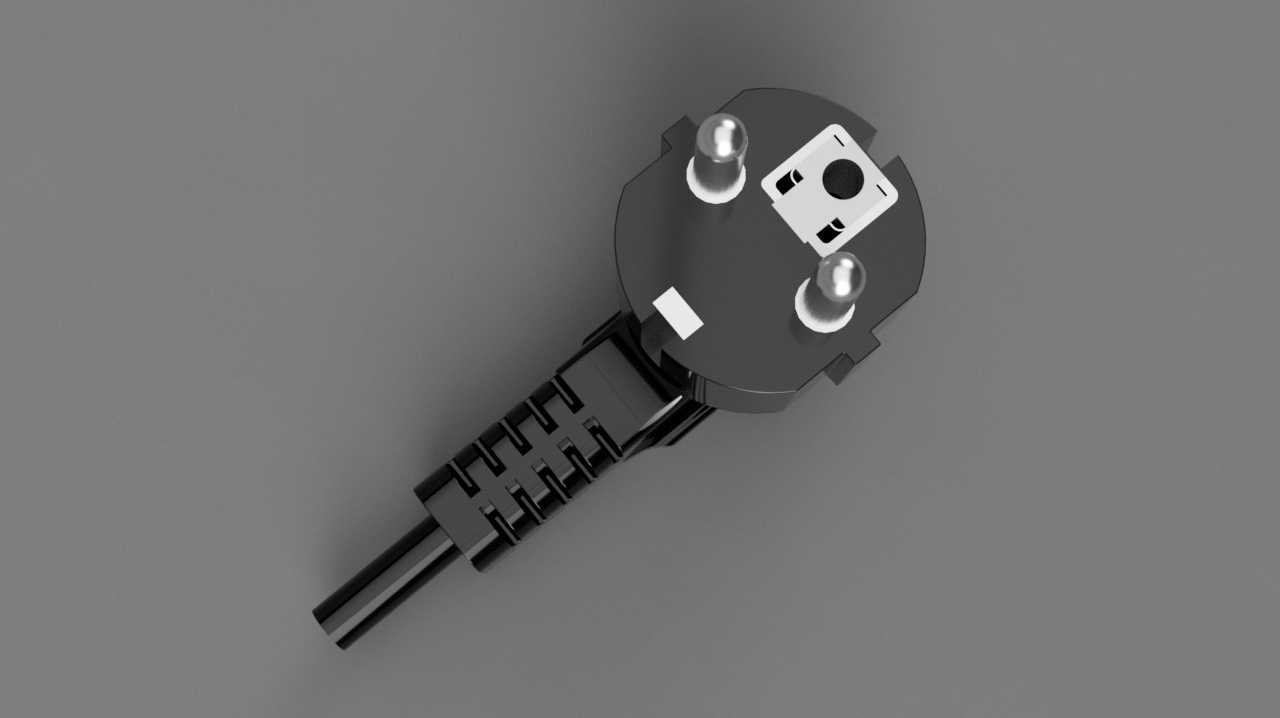

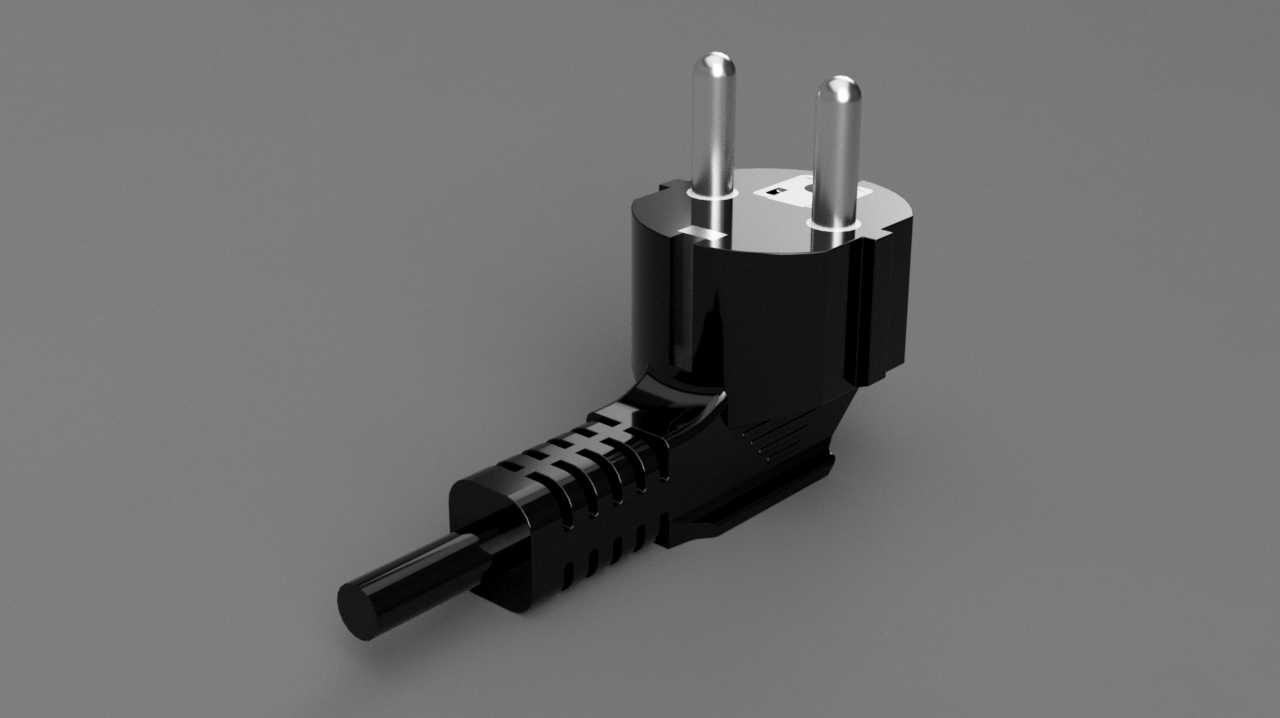

　　从功能特性来看，这款插头采用欧标两圆柱插片结构，插片表面做了镀镍处理，能降低长期插拔后的接触电阻，减少通电时的接头发热问题；插片根部设置了绝缘护套凸台，插入插座后能完全覆盖插片外露部分，避免误触带电体的安全隐患。插头本体采用阻燃PA66材质注塑成型，外壳合模线做了圆角过渡处理，握持插拔时不会出现硌手的问题，尾部的线缆防弯折结构做了多道环形凹槽设计，能允许线缆在一定角度范围内反复弯折而不损伤内部铜芯，适配常规0.75到1.5平方毫米的两芯护套线压接使用。

　　设计过程中，首先要确认插片的中心距、插片直径与伸出长度完全匹配对应插座的尺寸公差，插片与内部接线端子的连接采用压铆结构，避免焊接结构在长期受热后出现虚接脱落的问题；内部的载流铜件采用一体化冲压成型，减少拼接点的接触电阻，火线与零线的铜件之间设置了绝缘隔离筋，避免内部异物进入造成极间短路。外壳的分模面设置在插头侧面，合模后错位量控制在0.1毫米以内，表面做细晒纹处理，既提升握持摩擦力，也能掩盖注塑过程中可能出现的轻微流痕。

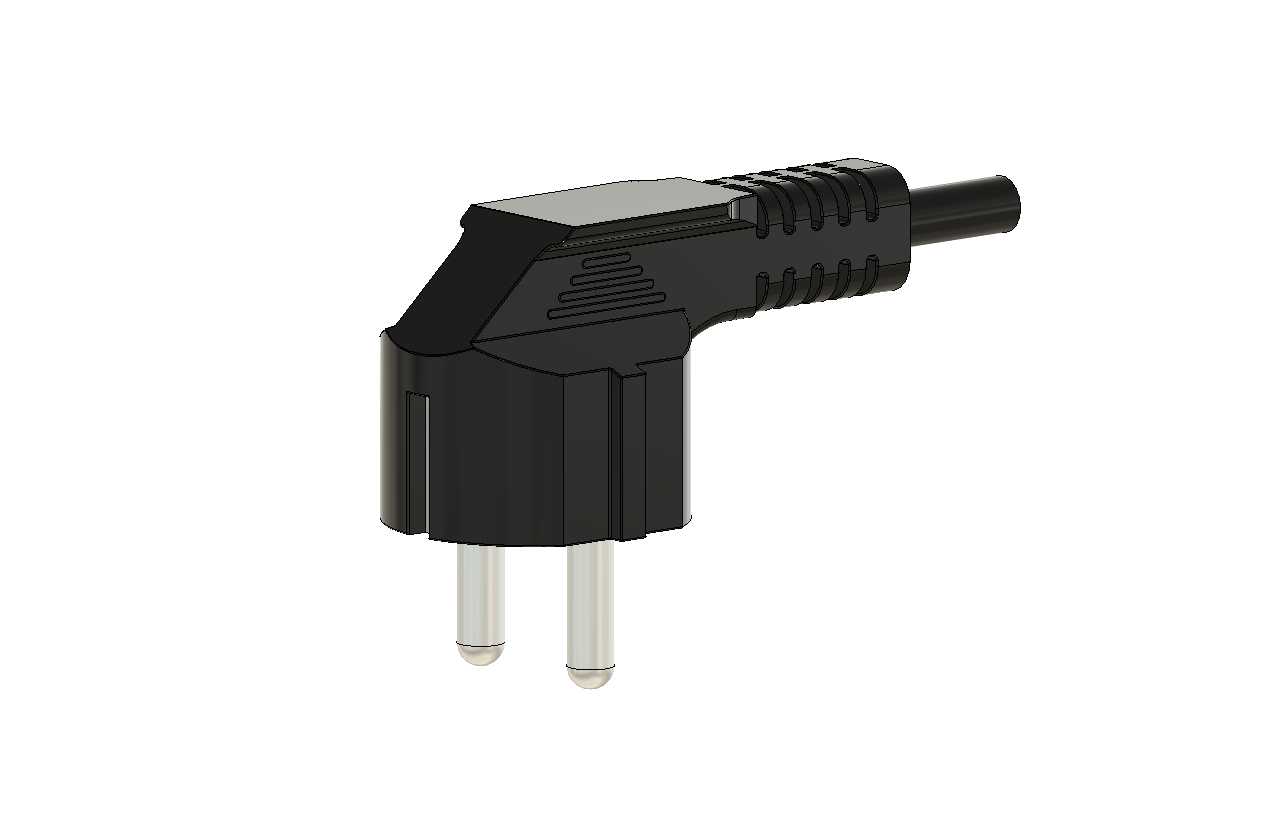

　　尺寸边界上，这款插头的插片中心距为19毫米，单根插片直径4毫米，插片伸出本体长度19毫米，弯角部分的本体厚度为22毫米，尾部线缆出口的直径适配8到10毫米的线缆外径，整体本体在插片轴线方向的投影长度仅为35毫米，贴墙安装时插头突出墙面的尺寸比直插式插头减少近60%，不会因为插头突出过多导致家具、设备背板无法贴齐墙面。安装压接时，需要将线缆外皮剥除合适长度，铜芯插入端子压接部位后采用六边形压接，保证拉脱力满足国标要求，压接完成后将内部组件卡入下壳，再扣合上壳通过超声波焊接完成封装，焊接后的壳体接缝处能达到IP20的防护等级，可阻挡直径12毫米以上的异物进入内部，满足室内常规干燥场景的使用要求。

　　在设备选型适配时，需要注意这款插头的额定载流为16A，额定电压250V，仅适用于二类电器的交流供电连接，不能用于需要接地保护的一类电器设备；插片的圆柱结构适配对应的圆孔插座，不能强行插入扁孔插座使用，避免造成插片变形、接触不良的问题。建模过程中对插片的圆角、外壳的拔模角度都做了精准还原，尾部防弯折槽的尺寸也完全匹配实际开模要求，可直接用于同类接插件的结构参考、布线干涉校验场景，在做设备整机布线仿真时，导入该模型能准确模拟插头安装后的空间占用，避免后期装配时出现插头与周边结构件干涉、线缆弯折半径不足的问题。
