手动活塞式吸锡拆焊工具结构设计

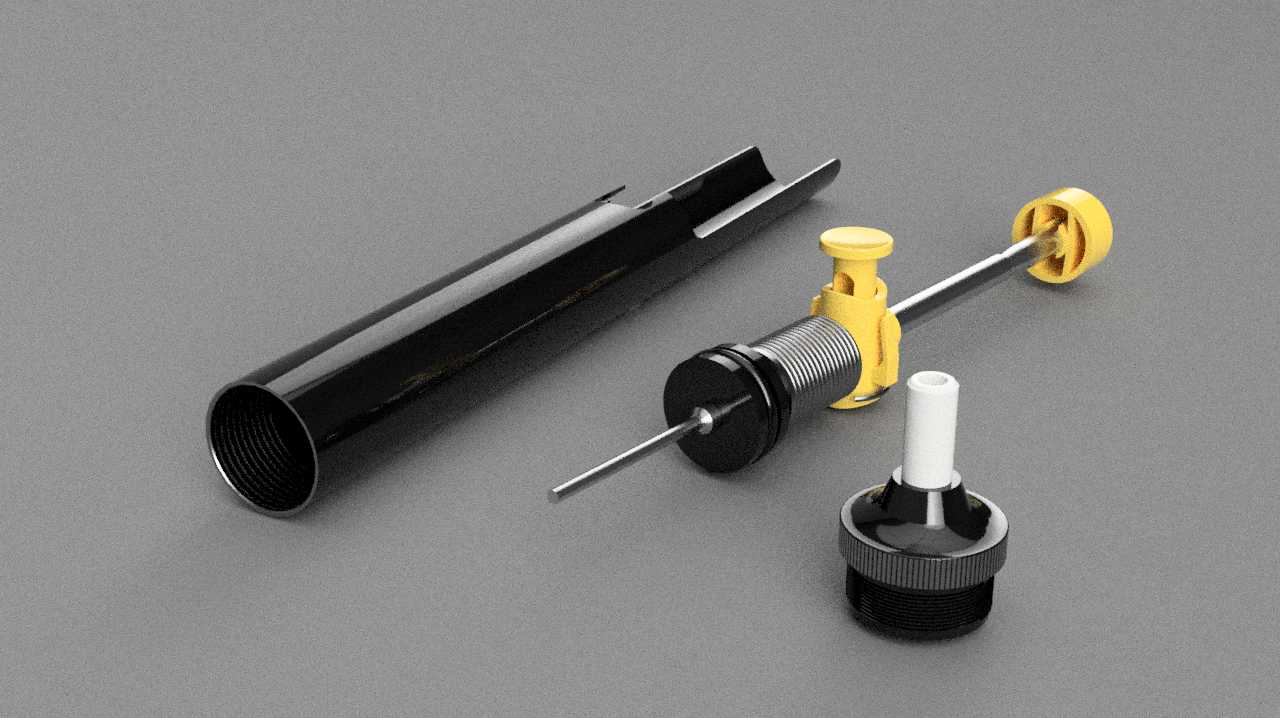

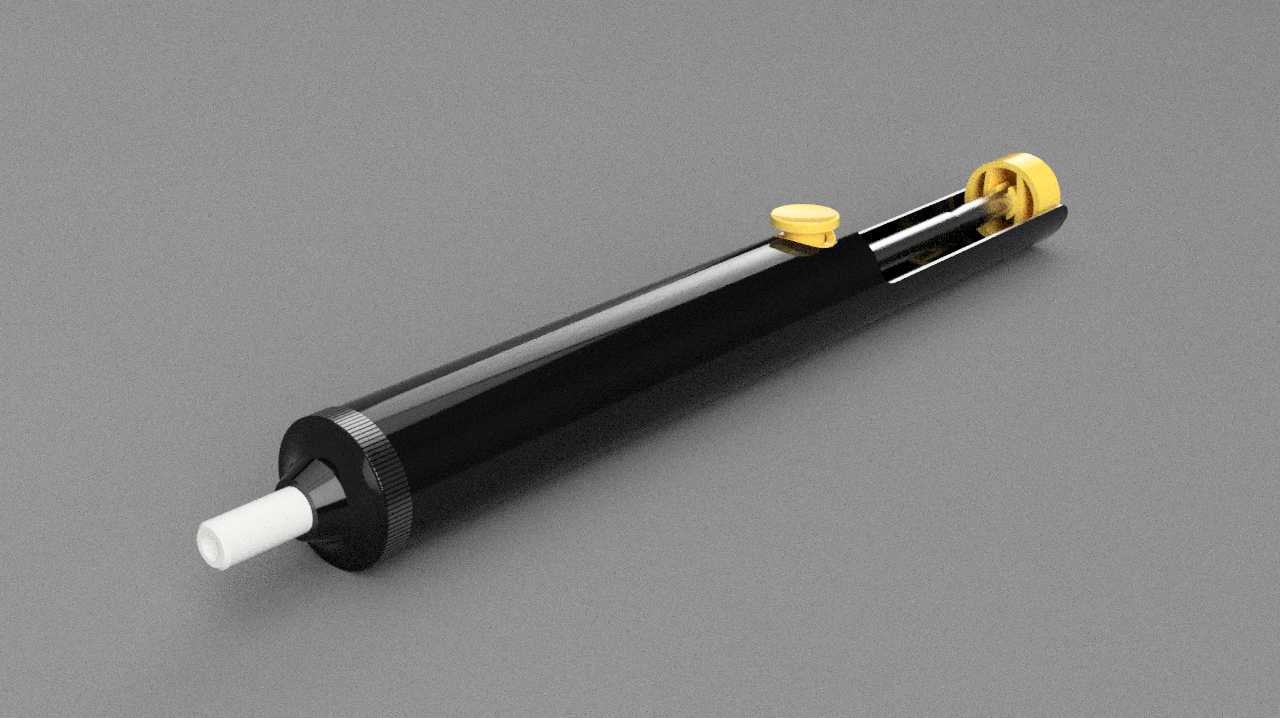

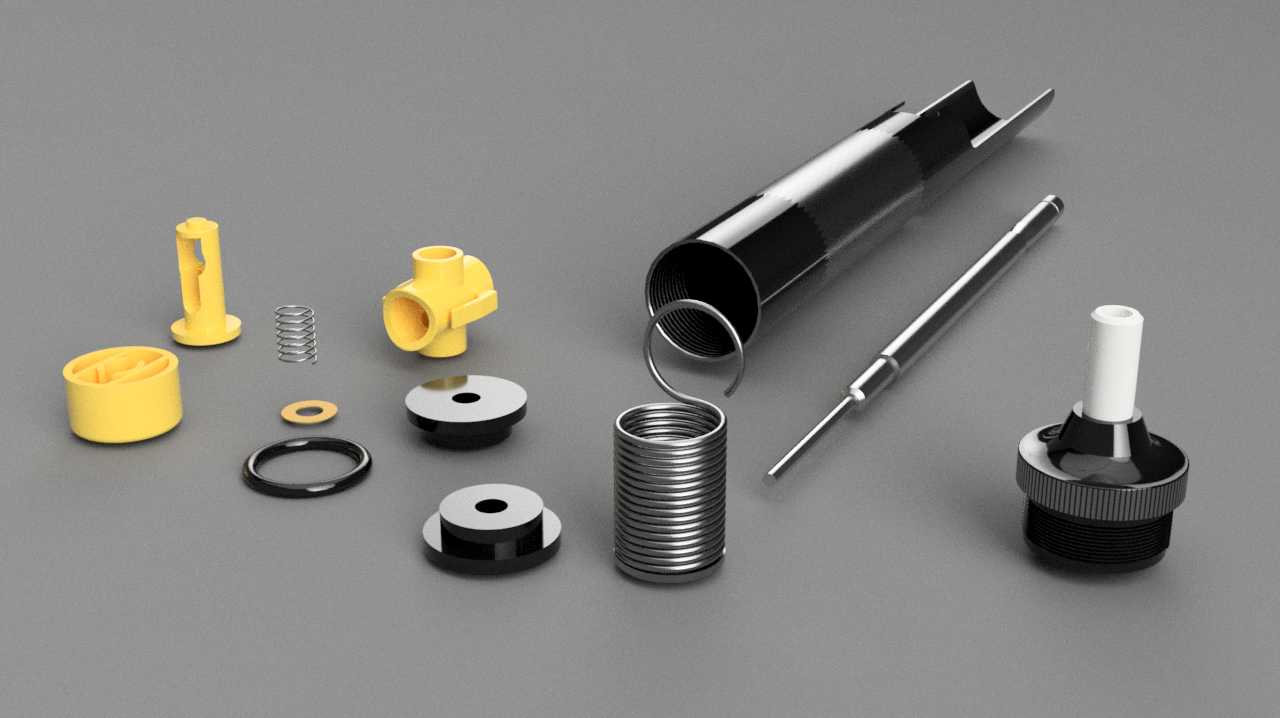

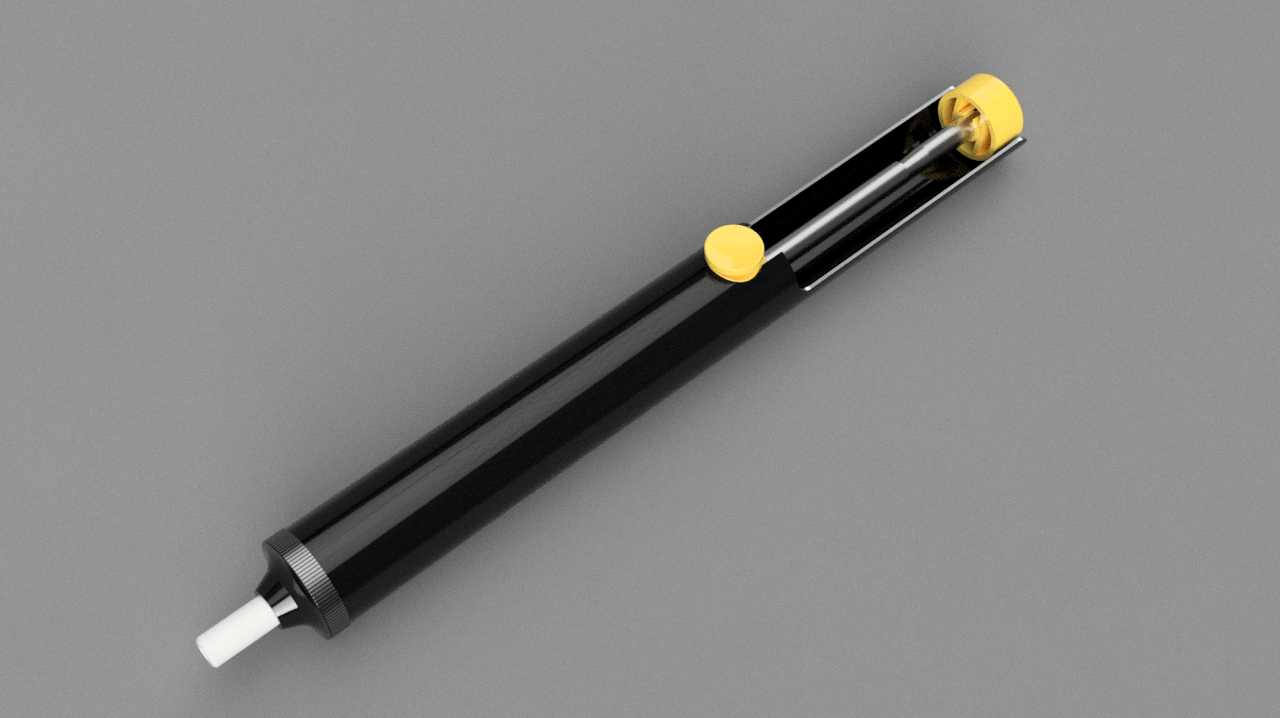

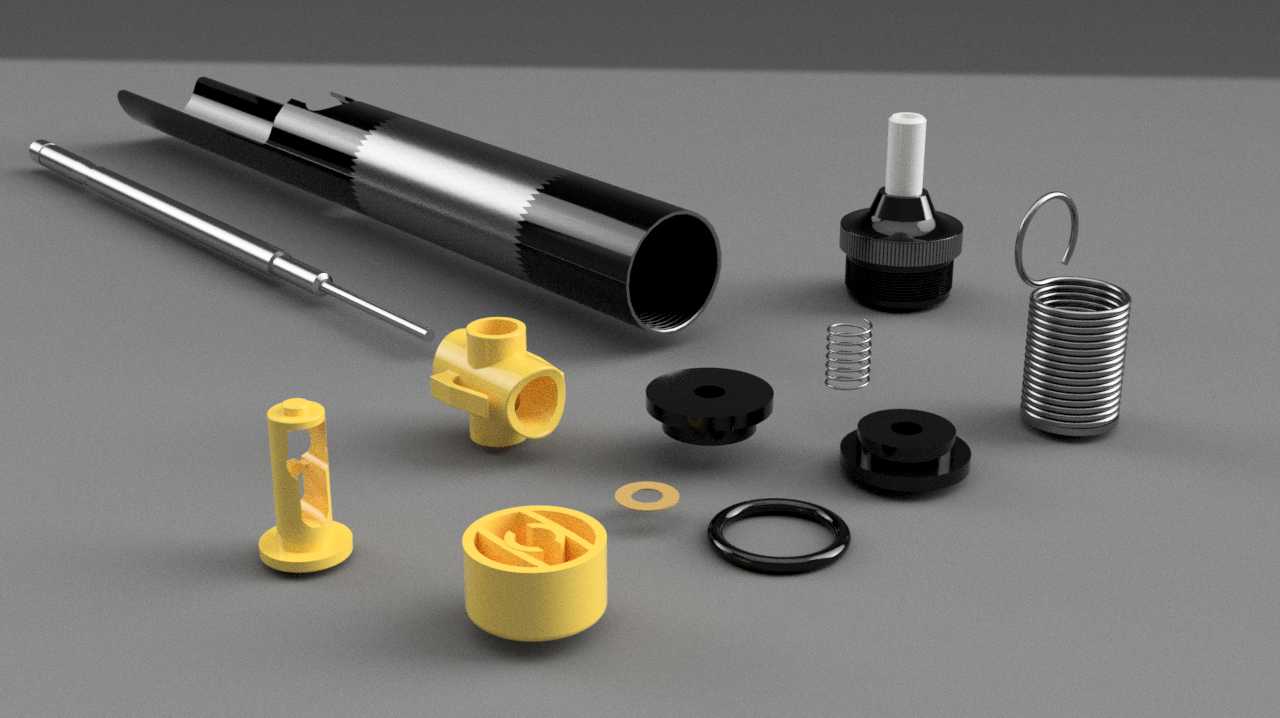

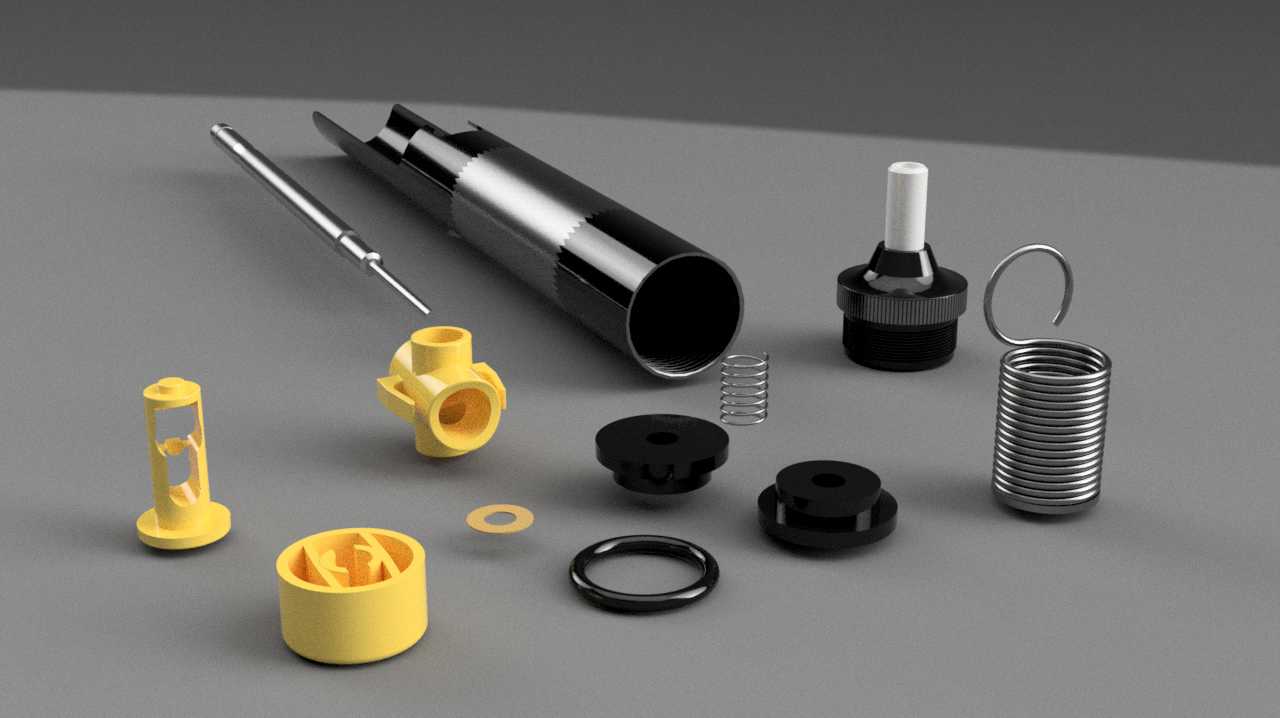

　　在电子装联返修、线路板元件拆换、线束焊点返工这类作业场景里，手动脱焊泵是一线操作工人、电子维修从业者手边离不开的小型工具，它的核心作用是在电烙铁熔化焊锡的瞬间，快速将液态焊锡吸走，让元件引脚与焊盘彻底分离，避免拆件时残留焊锡粘连引脚扯坏焊盘，也能防止多余焊锡流到周边线路造成短路。这套三维结构完整还原了手动活塞式脱焊泵的全部组成部件，从外到内覆盖了按压端盖、活塞杆、复位弹簧、活塞密封组件、储锡腔、吸嘴连接座、定位卡簧、密封胶圈、侧置辅助按键、外壳套筒等所有零件，每一处配合关系都按照实际量产的手动吸锡器公差要求做了还原。从设计逻辑上看，这类工具的核心是保证负压生成的瞬时性与密封性，活塞组件采用双密封胶圈的结构，

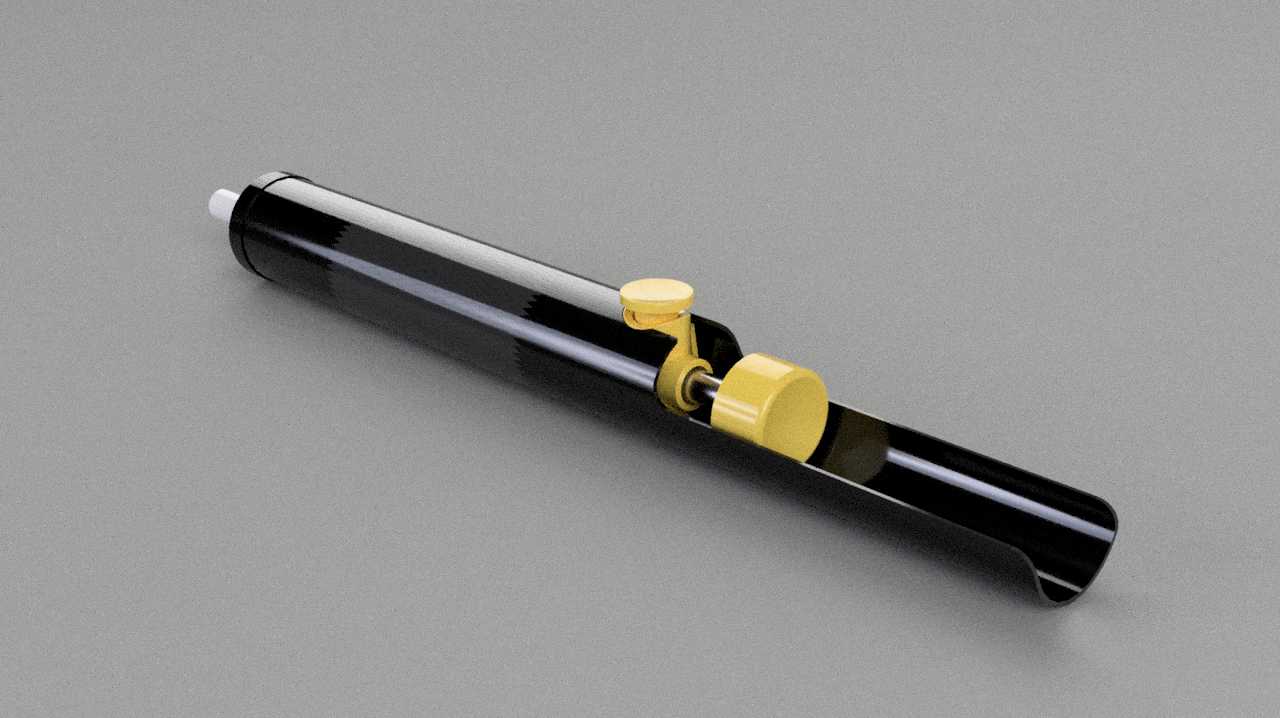

　　胶圈选用耐温耐锡腐蚀的氟橡胶材质，与内壁光滑的工程塑料套筒做间隙配合，既保证活塞按压、回弹时的顺畅度，又能在活塞快速回弹的瞬间形成足够的负压，将熔化的液态焊锡从前端吸嘴吸入储锡腔内。储锡腔与活塞腔之间设置了带单向通气孔的隔片，隔片上贴附耐高温的密封垫片，避免吸入的液态焊锡倒流进入活塞腔，卡住弹簧或者腐蚀密封胶圈，延长工具的使用寿命。前端吸嘴采用可替换式结构，通过细牙螺纹与主体连接，不同口径的吸嘴可以适配不同大小的焊点，比如拆0805这类贴片元件用细口径吸嘴，拆大电流接线柱这类大焊点就换大口径吸嘴，螺纹连接处同样设置了密封胶圈，避免负压从连接缝隙泄漏影响吸力。侧置的弹片按键是锁定结构，当按压活塞杆到底后，

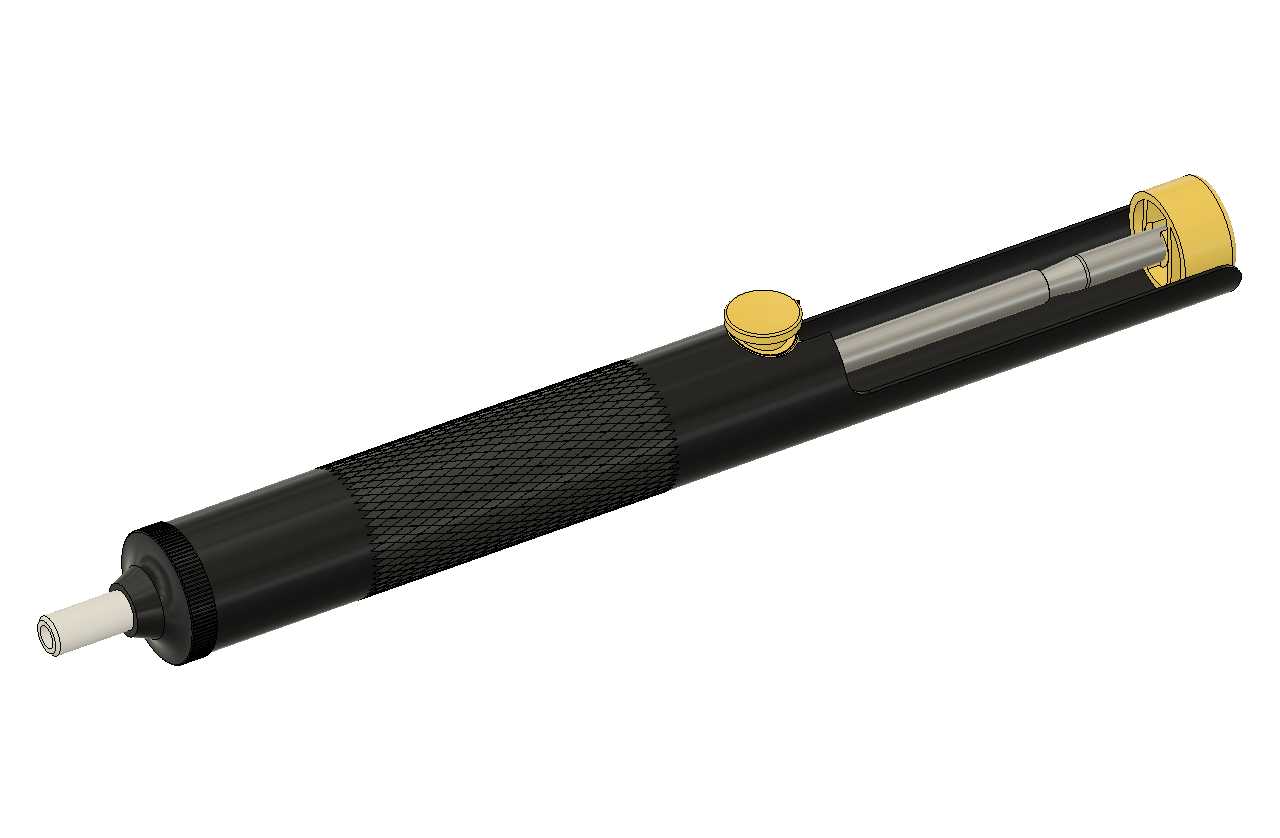

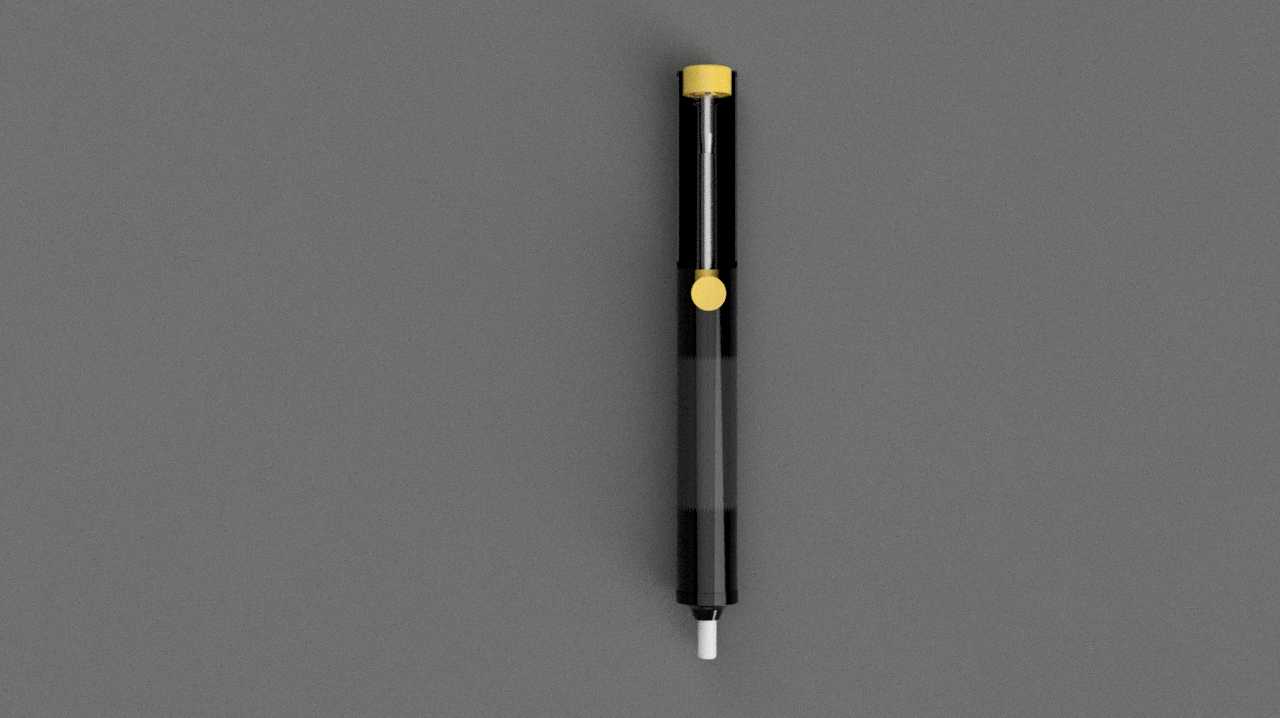

　　这个弹片会卡住活塞杆上的定位卡槽，让活塞保持在压缩位置，作业时只需要对准熔化的焊点按动这个侧键，活塞就会在复位弹簧的作用下快速回弹，单手就能完成操作，不需要双手配合，在狭小的机箱内部、高密度线路板上作业时，这种单手操作的设计能大幅提升操作灵活性，避免另一只手碰到周边高温元件或者尖锐引脚造成受伤。外壳套筒采用耐高温的ABS加玻纤材质，表面做了防滑的细纹理处理，握持时不容易打滑，套筒尾部的端盖设置了防滑滚花，需要清理储锡腔内残留焊锡时，只需要拧开端盖就能倒出凝固的焊锡渣，清理维护十分方便。从安装边界与尺寸来看，这套结构的整体外径控制在20mm以内，总长度在220mm左右，握持部分的直径符合成年人手掌的握持尺寸，

　　长时间作业不容易产生手部疲劳；内部的复位弹簧选用不锈钢弹簧钢材质，线径1.2mm，外径12mm，自由长度85mm，预压行程15mm，保证活塞回弹时的速度足够快，能在焊锡凝固前完成吸锡动作，同时弹簧的弹力不会过大，避免按压时需要施加太大的力造成操作疲劳。活塞上的密封胶圈线径2mm，与套筒内壁的过盈量控制在0.3mm，既保证密封性能，又不会因为摩擦力太大导致活塞回弹卡顿。前端吸嘴的伸出长度为15mm，能够深入到元件引脚之间的缝隙里，对准焊点位置，不会被周边较高的元件挡住。在实际使用场景里，这类工具除了普通的电子维修，还会用到线束加工的焊点修整、小家电控制板返修、精密仪器内部线路拆换等场景，设计时还考虑了防静电需求，外壳材质添加了防静电剂，表面电阻控制在10^6到10^9欧姆之间，避免静电击穿精密的CMOS元件，适合在对静电敏感的电子装配车间使用。整套结构的零件拆分清晰，各个零件的配合公差、安装顺序都完全按照实际量产产品的装配逻辑设计，没有出现干涉或者无法装配的结构，不管是用来做工具类产品的结构设计参考，还是用来做维修工具的选型参考，都能直观看到内部的工作原理，理解手动负压吸锡的整个动作逻辑，也能根据这个基础结构做优化，比如增加吸锡过滤棉、改成双活塞结构提升吸力、更换不同材质的外壳适配不同的作业环境。
