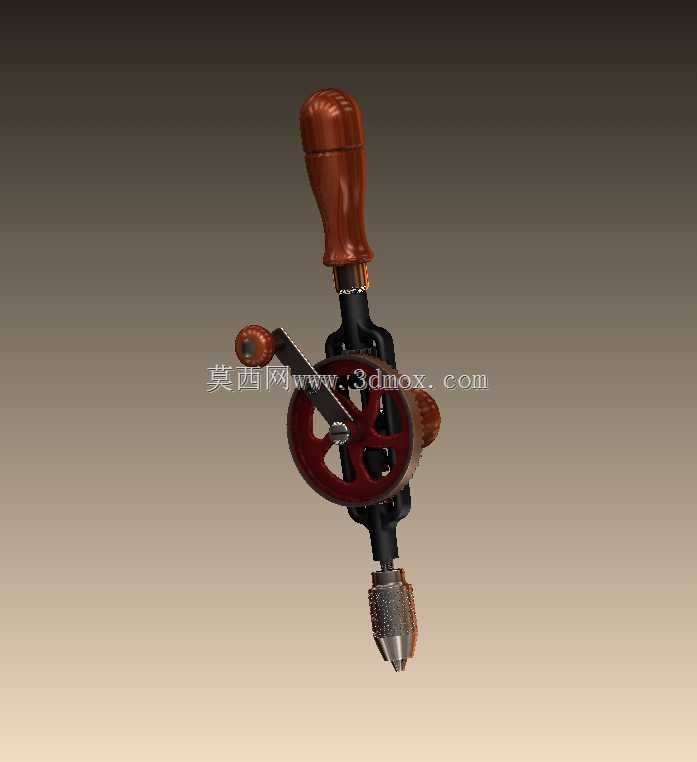

复古手摇式木工手钻结构三维设计

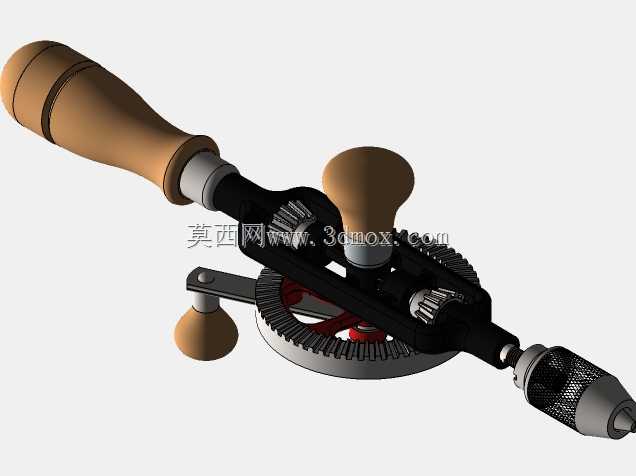

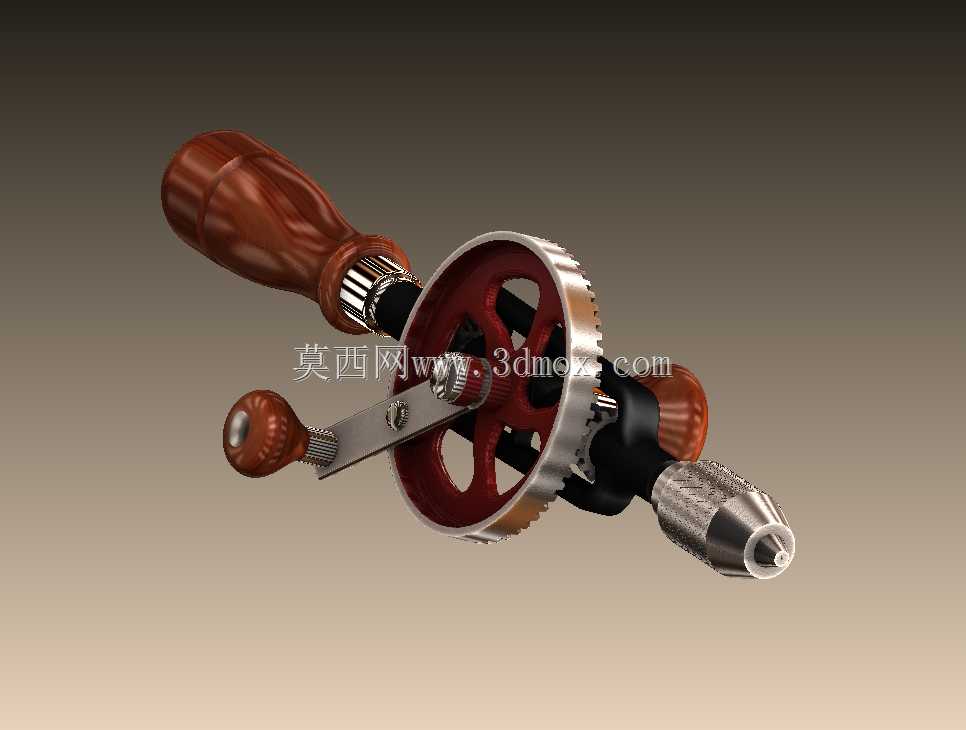

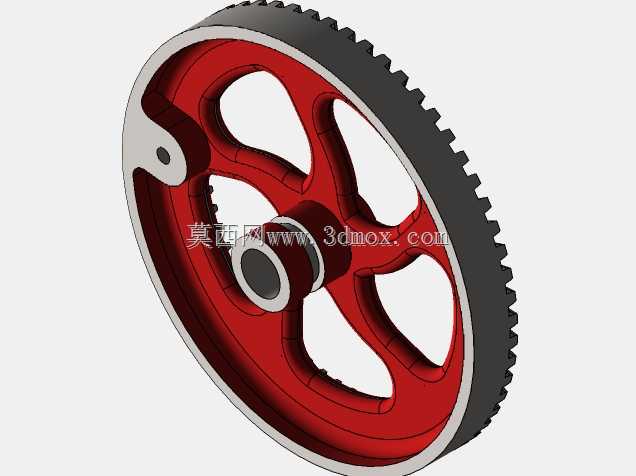

　　这款手动钻孔工具的结构设计完全围绕无动力场景下的手工钻孔作业需求展开，在电动工具尚未普及的年代，这类手摇钻是木工、皮具加工、简易五金装配场景里的核心钻孔器具，即便在当下，它也适用于户外无电源作业、精细木工小尺寸孔加工、DIY手工制作等对钻孔精度要求不高、需要低转速慢进给的作业场景，能避免电动工具高转速带来的木料烧边、薄壁件钻穿等问题。从结构布局来看，整体采用偏心齿轮传动的设计逻辑，主驱动齿轮为大直径直齿结构，与输出轴端的小齿轮形成减速增扭的传动比，操作人员转动侧置的手摇柄时，大齿轮带动输出轴端的钻夹头旋转，相比直接握持钻身捻转的简易手钻，这种齿轮传动结构能大幅降低操作人员的施力强度，仅需要较小的摇动力矩就能输出足够的钻削扭矩，

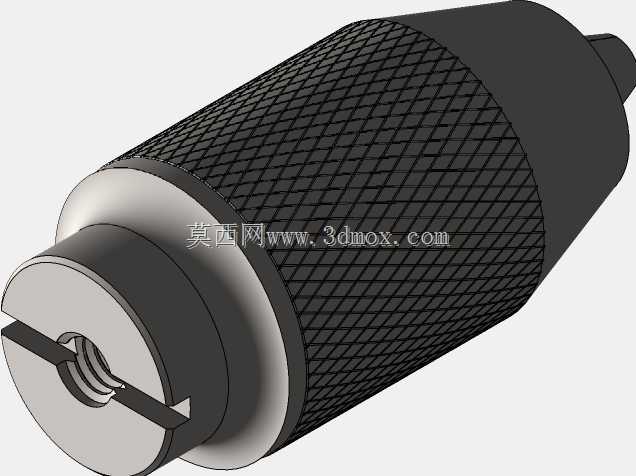

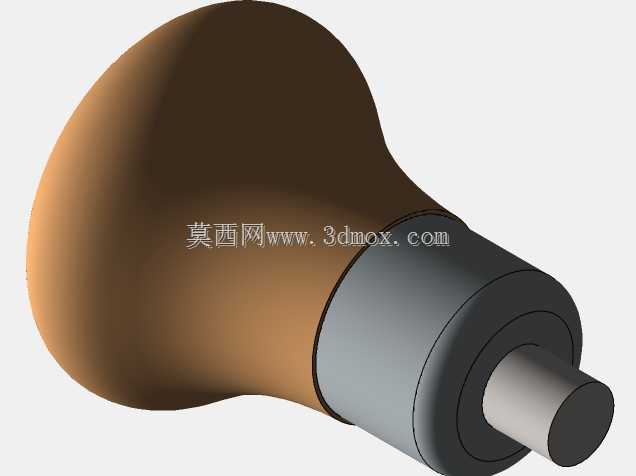

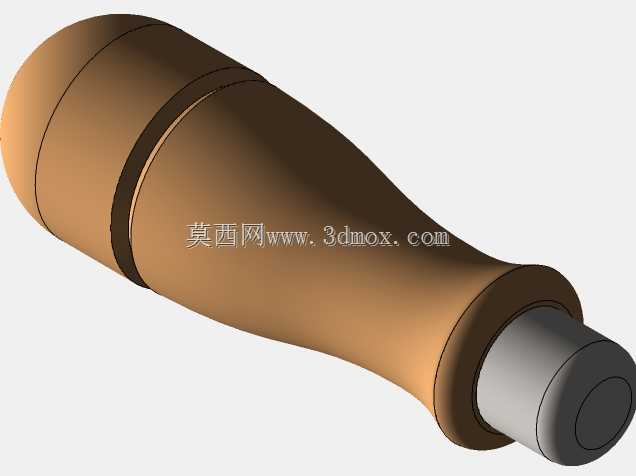

　　适配直径1-6mm范围内的直柄麻花钻使用。握持结构分为三个部分，尾部的主握柄采用符合人体工学的弧面收腰设计，贴合掌心握持形态，作业时操作人员可以将主握柄抵在胸口或者掌心施压，提供钻孔所需的轴向进给力；侧置的摇柄端部设置了可自由转动的小握钮，摇转时握钮可随手指施力方向自由转动，避免摇转过程中磨伤手指；钻身中部靠近输出端的位置设置了辅助握持位，在钻削硬度稍高的材料时，另一只手可以握持该位置稳定钻身，避免钻孔偏移。钻夹头采用三爪自定心结构，通过旋转夹头外套就能实现钻具的夹紧与松开，不需要额外的夹头扳手，适配不同直径的直柄钻头，夹头内部设置了复位弹簧，松开外套时三爪会自动张开，方便快速更换钻头。传动齿轮的齿形经过优化设计，

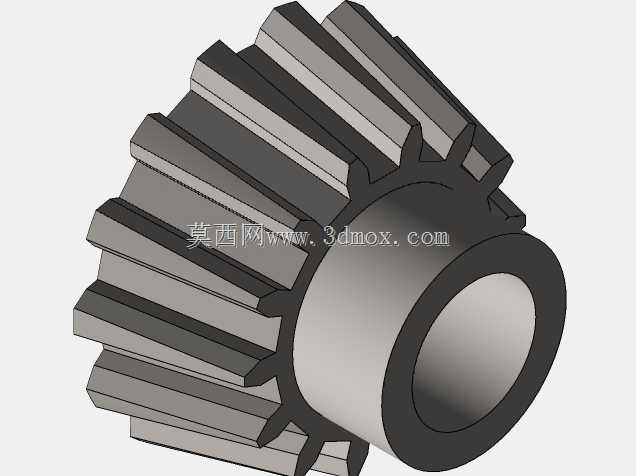

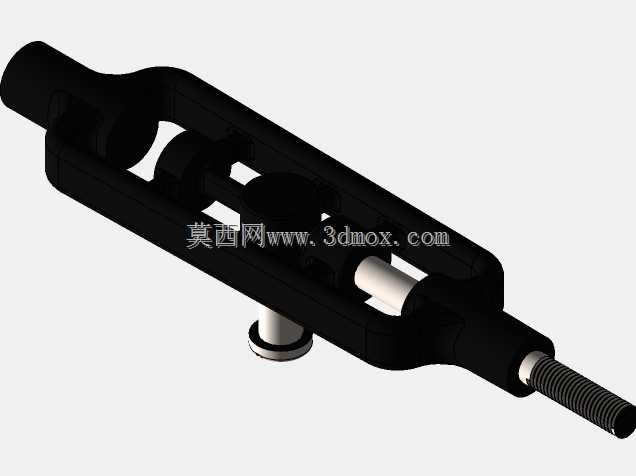

　　齿侧间隙控制在合理范围内，既保证摇转时不会出现卡滞，也能减少传动过程中的空程量，避免摇柄转动时钻夹头出现滞后转动的问题，齿轮与钻身的连接位置设置了含油轴承衬套，长期使用也不会出现过度磨损导致的传动晃动。整体外形尺寸控制在长度320mm左右，最大回转直径为110mm，也就是大齿轮的齿顶圆直径，作业时的操作空间仅需要预留摇柄回转的120mm半径范围即可，不需要过大的操作空间，在狭小的工作台面、户外零散作业场景下都能灵活使用。从设计细节来看，所有金属结构件的边缘都做了倒圆角处理，没有尖锐的毛刺棱角，木质握柄与金属钻身的连接位置采用过盈配合加锁紧销的固定方式，长期使用也不会出现握柄松动脱落的问题，齿轮外侧设置了半包围的防护结构，

　　避免操作人员摇转时衣物或者手指误触转动的齿轮造成伤害。输出轴的轴向窜动量控制在0.1mm以内，保证钻孔时钻头不会出现轴向跳动，钻出的孔壁光滑、孔位精度能满足手工装配的需求，相比电动钻的高转速，这种手摇钻的转速完全由操作人员的摇转速度控制，在钻削软木、塑料、薄皮革等材料时，可以通过控制摇速实现慢进给钻削，不会出现材料被高速钻头撕裂的问题。在结构建模过程中，所有配合面的公差都按照手工装配的要求设置，金属件之间的转动配合采用间隙配合，木质握柄与金属座的连接采用过盈配合，既保证整体结构的装配可行性，也还原了老式手钻扎实耐用的结构特点，整个模型完整还原了手钻的所有传动细节与外观特征，可用于老式工具结构研究、手工工具设计参考、场景建模素材等用途。
