木工带栅栏手推整平刨结构设计

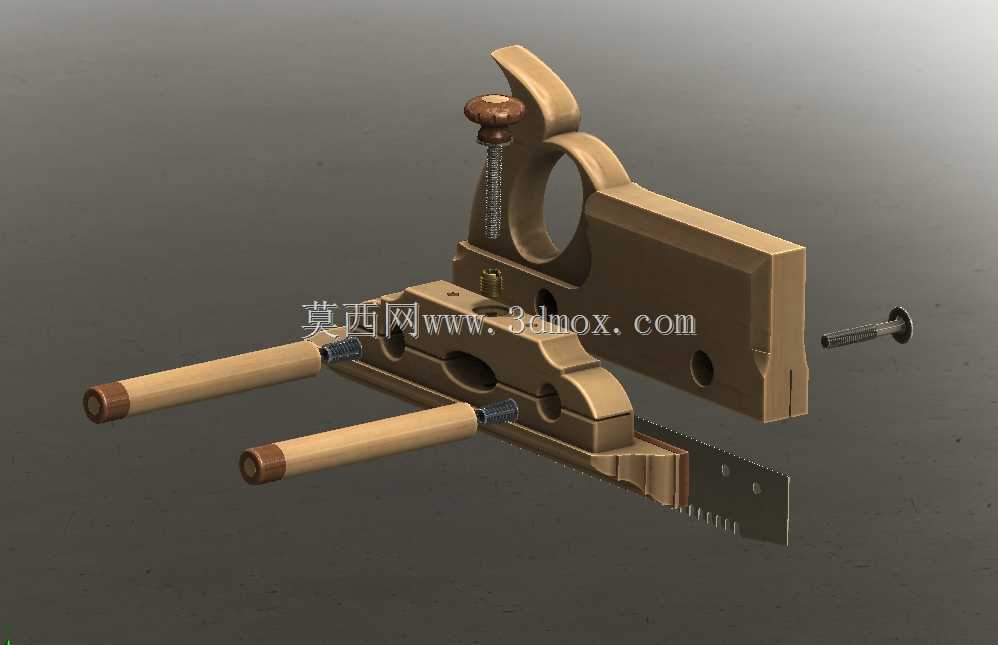

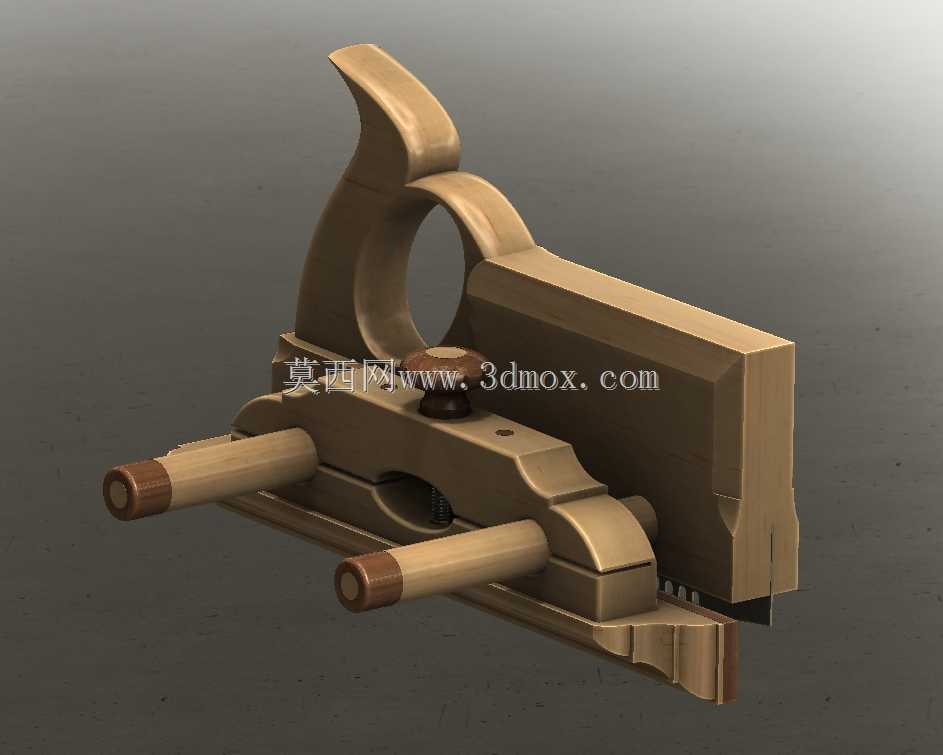

　　这款手推式整平刨主要面向实木家具制作、古建木作修复、精细木工找平作业场景，在硬木开料后的基准面整平、拼板接缝处理、榫卯配合面修配环节都能发挥作用，区别于普通平刨，带栅栏的结构设计能在长料推送过程中持续提供导向约束，避免刨削走偏导致的平面度超差问题。从实际使用逻辑来看，该工具的核心功能是通过人力推送实现木材表面的微量刨削，单次刨削深度可通过前端调节旋钮控制，调节范围覆盖0.1mm到1mm，适配粗刨找平和精刨净面的不同需求，栅栏结构与刨身主体采用平行度公差控制在0.02mm以内的装配设计，推送过程中栅栏始终贴靠木料基准边，能保证刨削面与基准边的垂直度要求，减少后续直角修配的工作量。设计思路上优先考虑了手持操作的人机工程学，

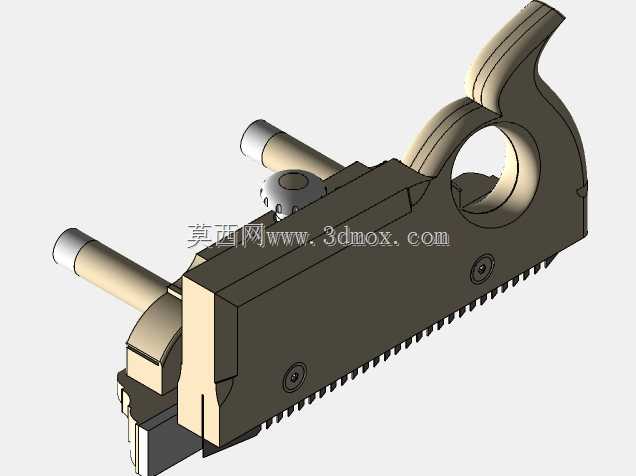

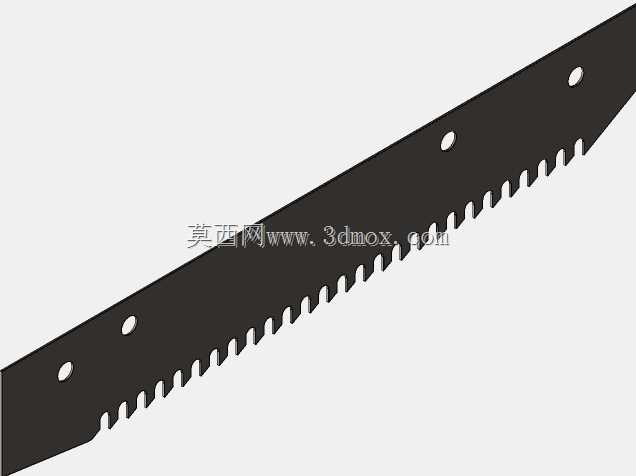

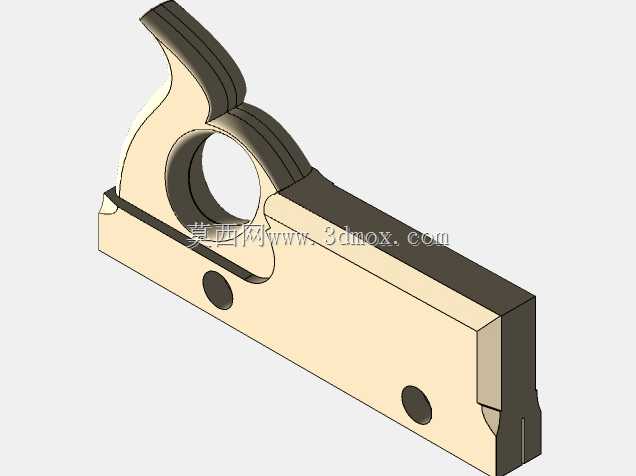

　　尾部上翘的握柄贴合手掌自然握持弧度，推送时手腕无需过度弯折，长时间作业的疲劳度更低；前端两根横向推送杆采用木质包覆金属芯的结构，既保证了推送受力的结构强度，又避免金属直接接触木料造成的表面压痕，杆端的金属封边能减少长期使用后的杆端磨损，延长工具使用寿命。刨身主体采用一体式木质结构设计，刨刀安装槽与刨身的配合面经过精密研配，刨刀锁紧后不会出现窜动问题，刨口的开口宽度控制在2mm以内，能有效减少刨削过程中的木料撕裂问题，尤其适合硬木、横纹木料的整平作业。从安装边界和外形尺寸来看，该刨具整体长度约280mm，刨身宽度约80mm，握柄最高点距离刨底平面约120mm，横向推送杆伸出刨身两侧各70mm，

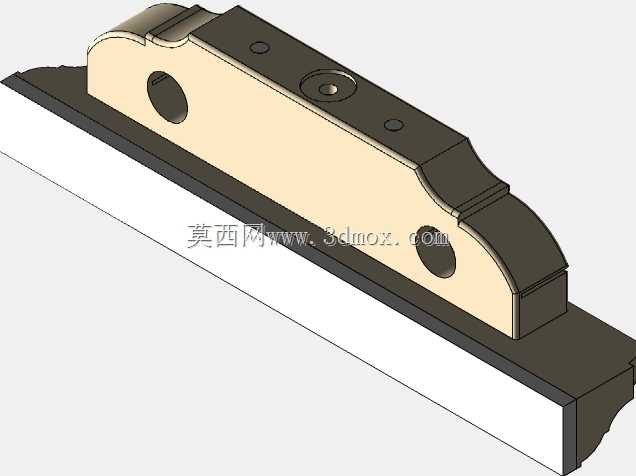

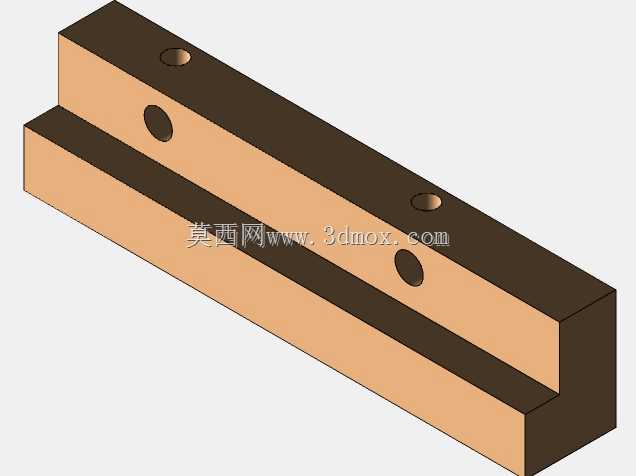

　　作业时需要预留至少单侧100mm的操作空间，不需要额外的安装固定，直接放置在木料表面即可作业，对作业场地的适配性较强，既可以在固定木工台面上使用，也可以在现场安装、木作修复的移动场景下使用。结构细节上，刨刀调节机构采用螺杆微调结构，转动顶部的调节旋钮即可精确控制刨刀伸出量，不需要反复敲击刨身调整，调节精度更高；栅栏与刨身的连接采用嵌入式固定结构，没有突出的连接零件，推送过程中不会勾挂木料纤维，刨屑从刨身中部的排屑口排出，排屑口的倾斜角度设计为45度，能保证刨屑顺利滑落，不会在刨身内部堆积造成卡滞。实际使用中，该工具特别适合窄长木料的侧边整平、门窗框料的配合面修配，相比电动平刨，它的刨削量更可控，不会出现过刨问题，在小尺寸木料、

　　异形木料的局部整平作业中灵活性更强，不需要复杂的设备调试，拿起即可作业，对于木工爱好者、小型木工作坊的精细加工作业适配性很高。刨底平面经过平面度处理，整体平面度公差控制在0.03mm以内，能保证刨削后的木料表面平面度满足后续拼接、装配的要求，不需要额外的砂光工序就能达到装配基准面的精度要求。
