带象脚触点的马尔千分表比较器结构

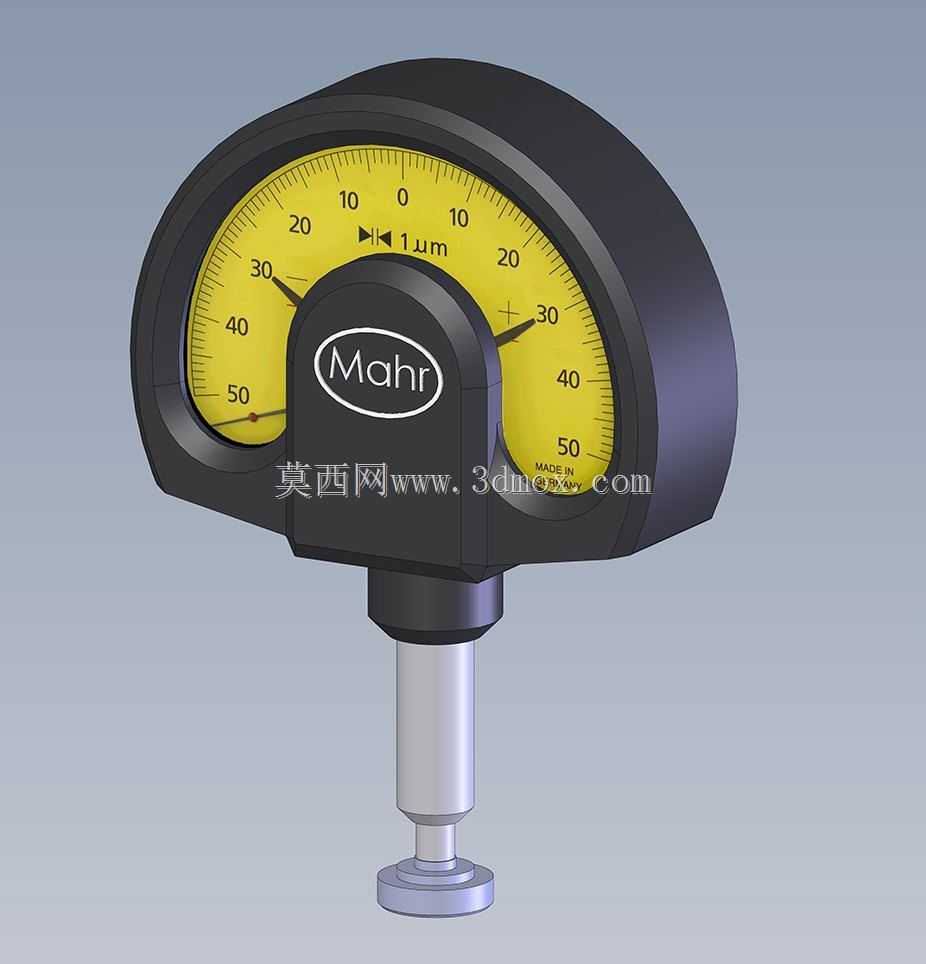

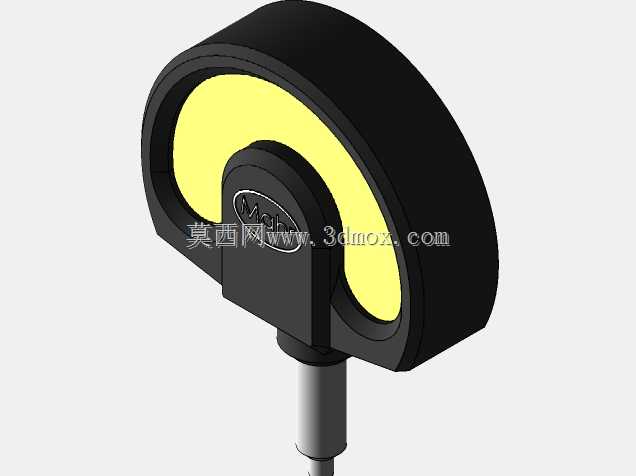

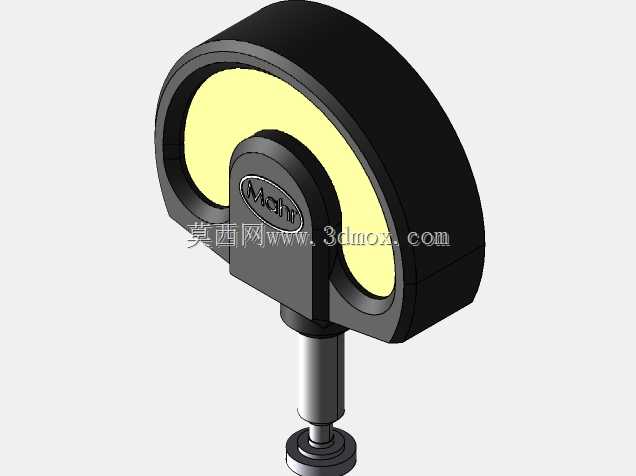

　　这款带象脚触点的机械比较器，是精密尺寸检测环节里常用的接触式测量器具，核心应用场景覆盖车间工序间抽检、计量室入厂复检、精密工装调装打表、批量零件形位公差比对等场景，尤其适合薄壁件、软质金属、镀层工件的平面度、厚度差、微小位移量检测，相比普通尖测头千分表，象脚式平触点不会在被测工件表面留下压痕，也能避免因测点局部凹陷带来的测量误差，在轴承套圈端面跳动检测、精密垫片厚度分选、密封件平行度校验这类工况下适配性极强。从结构设计逻辑来看，整个表体采用了对称式扇形表盘布局，这种布局并非单纯为了外观辨识度，而是将内部齿轮传动的转角范围控制在正负50微米的量程内，短量程设计能大幅压缩传动链的间隙累积，把分辨率做到1微米级别，

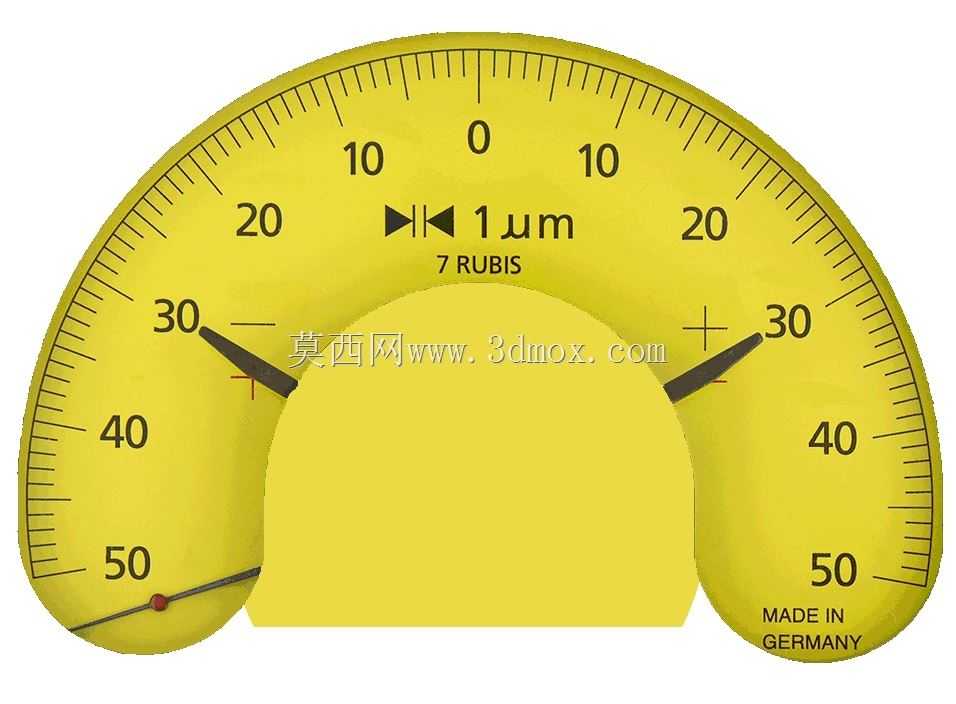

　　表盘上的双向刻度以0位为中心对称分布，正负偏差读数无需换算，检测人员打表时能快速判断尺寸偏差方向，不用额外做数值正负转换，适配批量检测时的快速读数需求。表体外壳采用半包式硬质结构，握持侧做了圆弧收边，既可以通过下方的测杆套筒直接装夹在标准表架上，也能适配专用比较仪台架的装夹孔，安装边界上，测杆的标准夹持直径适配行业通用的8mm装夹孔径，表体最大外轮廓直径控制在合理范围，装夹后不会和台架立柱、工件定位工装产生干涉，下方象脚测头的接触端面做了高精度研磨，平面度控制在微米级，测头和测杆之间采用浮动连接结构，即使被测面存在微小倾斜，测头端面也能自动贴合被测表面，避免因测头歪斜带来的余弦误差。内部传动结构采用了杠杆齿轮放大原理，

　　测杆的直线位移通过杠杆传递给齿轮组，最终带动表盘指针转动，整个传动链的宝石轴承布置在受力集中的转轴位置，降低长期使用的磨损量，保证示值稳定性，表体侧面的零位调节结构隐藏在表圈位置，转动表圈即可快速对齐零位，不需要额外工具，适配现场快速校准的需求。从实际使用的细节设计来看，表盘的黄色刻度面做了哑光处理，避免车间强光下的反光晃眼，黑色指针和刻度线的对比度足够，远距离也能清晰读出示值，测杆的复位弹簧力经过调校，既不会因为测力过大压伤软质工件，也不会因为测力过小导致测头跳动出现示值不稳，象脚测头的端面直径经过优化，在测量窄边工件时也能保证足够的接触面积，不会出现测头滑落的情况。在三维建模过程中，

　　这类精密量具的建模重点需要还原几个核心配合边界：一是测杆和表体导套的滑动配合间隙，要符合实际产品的运动行程范围，保证测杆上下活动无卡滞；二是表盘刻度的分度值和指针转动范围的对应关系，要和实际量程匹配，避免出现刻度和转角不对应的问题；三是象脚测头的浮动连接结构，要还原测头的自适应摆动角度范围，体现出结构的功能性设计，而不是单纯做外观曲面。这类比较器和普通千分表的核心差异在于量程更短、精度更高，专门用于比较法测量，也就是以标准量块或者标准件作为基准，测量被测件和基准件的尺寸差值，而不是直接测量绝对尺寸，因此在结构设计上没有大行程的测杆伸缩结构，整体刚性更强，测量力更稳定，在高精度分选工序中，这类比较器的重复精度能控制在0.5微米以内，完全满足IT2-IT4级精度零件的检测需求。安装使用时需要注意，装夹表体时不能过度夹持表壳，避免表壳变形挤压内部传动机构导致示值卡滞，象脚测头的接触端面要定期用无尘布擦拭，避免残留切屑、灰尘影响测量精度，长期不使用时要让测杆处于自由放松状态，避免弹簧长期受力产生疲劳变形。
