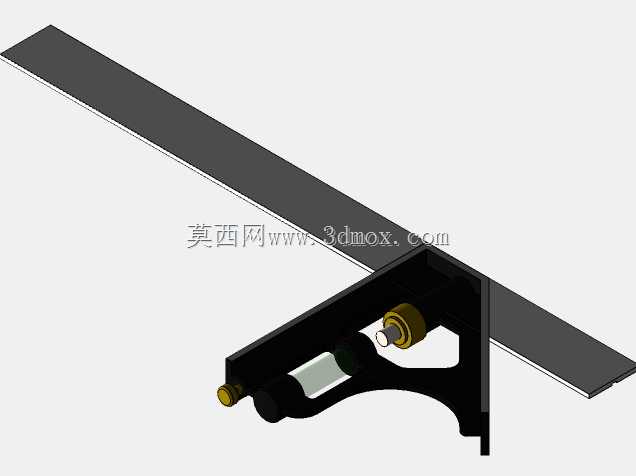

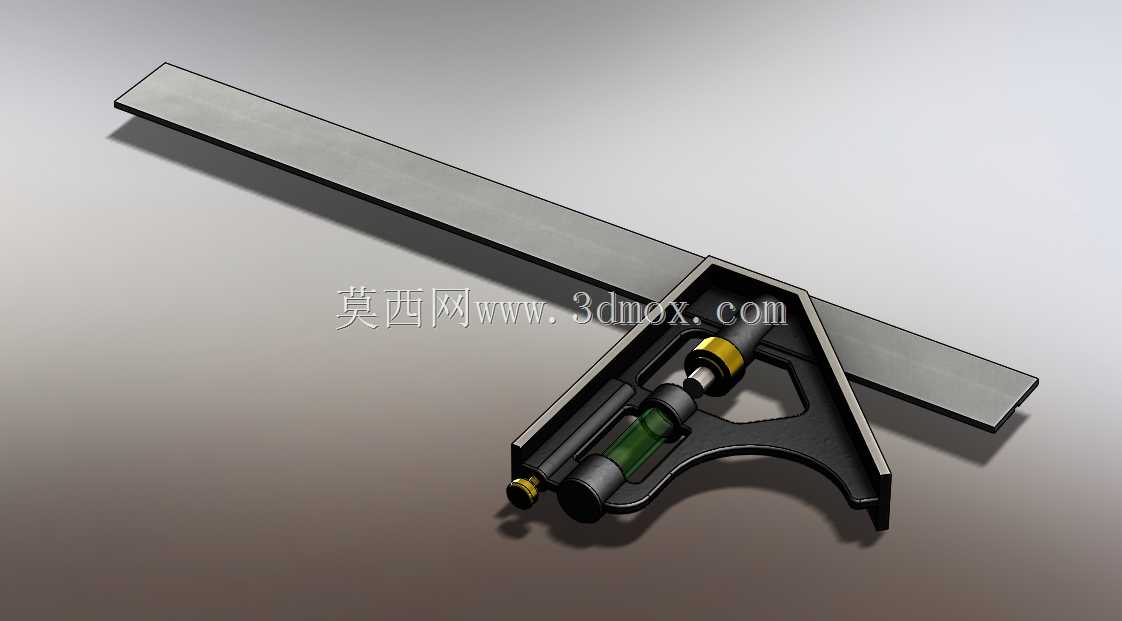

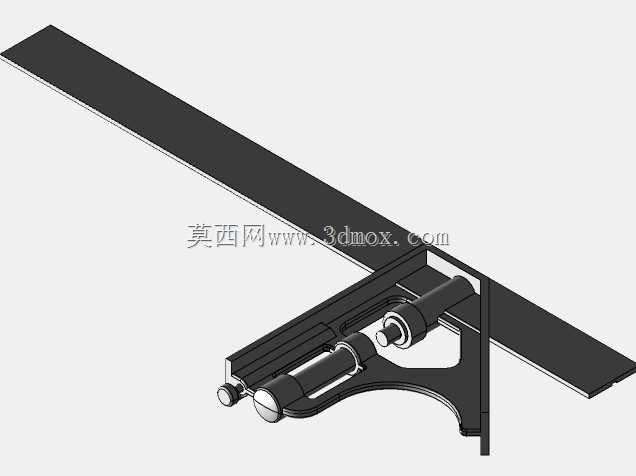

12英寸斯坦利组合角尺三维结构模型

　　这款12英寸规格的组合角尺，是木工现场加工、五金件预制加工场景里出镜率极高的随身测量划线工具，其三维结构完整还原了实物的装配逻辑与功能细节，能直接用于工装场景的工具摆放模拟、操作工序动画演示，也可作为手动工具类产品结构设计的参考原型。从实际使用场景来看，它常出现在实木开料前的直角校验、型材切割的角度定位、五金件安装的平行度找正环节，相比固定角度的直角尺，它的可滑动尺座设计能适配更多变的测量需求，不管是现场临时划线还是工位上的批量工件校验，都能快速完成定位，不需要频繁更换不同量程的测量工具。

　　从功能结构拆分来看，整套模型包含长尺身、活动尺座、水准泡、锁紧旋钮、划针几个核心部件，尺身采用平直的冷轧钢型材结构，表面做了哑光耐磨处理，刻度面的平整度控制在0.02mm以内，保证测量时的基准精度；活动尺座为压铸铝合金材质，和尺身接触的导向面做了精铣加工，滑动时无明显旷量，尺座上集成的90度与45度定位面，能直接靠在工件边缘完成直角、45度角的快速划线，不需要额外调整角度。尺座内部嵌装的圆柱水准泡，能在垂直面安装作业时辅助找正水平基准，比如吊柜安装、墙面龙骨调平场景下，不需要单独携带水平尺就能完成初步找平。尺座端部隐藏的钢制划针，能在金属、木材表面直接划出清晰的加工基准线，划针做了可伸缩设计，不用时收回尺座内部避免磕碰损坏，也防止划伤操作人员。锁紧旋钮采用滚花防滑结构，拧紧后能将尺座牢牢固定在尺身的任意位置，此时可以作为深度尺使用，测量台阶深度、槽宽尺寸，也能作为划线规，划出固定距离的平行线，适配不同的加工划线需求。

　　从设计思路上，这款组合角尺的结构完全围绕现场作业的便携性、多功能性展开，没有多余的冗余结构，所有部件都服务于测量、划线、找正三个核心功能。尺身长度设定为12英寸，也就是300mm左右的量程，刚好覆盖日常木工、五金安装场景下绝大多数工件的测量需求，不会因为尺身过长导致随身携带时剐蹭，也不会因为量程不足需要多次移动测量基准。尺座的握持部位做了圆弧过渡处理，长时间握持划线时不会硌手，导向槽的间隙设计经过反复验证，既能保证滑动顺畅，又不会因为间隙过大导致测量角度出现偏差，水准泡的安装位置做了下沉处理，避免日常使用时磕碰刮花泡体表面，影响读数清晰度。

　　从安装与使用边界来看，这款工具不需要额外的固定安装，属于手持便携类量具，使用时只需要将尺座的定位面紧密贴合工件的基准边，滑动尺身到需要的测量位置，拧紧锁紧旋钮即可完成定位。需要注意的是，尺身的测量基准面不能和尖锐硬物磕碰，一旦出现划痕、变形会直接影响测量精度，水准泡不能长期处于高温环境下，否则泡内液体挥发会导致找平功能失效。在三维建模过程中，各个部件的装配间隙都按照实物的公差要求做了还原，尺身和尺座的滑动配合间隙控制在0.01-0.03mm之间，旋钮的螺纹结构、划针的伸缩卡位结构都做了完整建模，能直接用于生成爆炸图、装配演示动画，也能导入到虚拟仿真场景中，模拟工人手持工具完成划线、测量的操作流程，为职业技能培训、工具产品展示提供精准的三维模型支撑。在实际生产场景中，这类组合角尺的精度校验通常以0级直角尺作为基准，定期校验尺座定位面和尺身的垂直度误差，保证测量结果的可靠性，模型中也还原了尺身刻度的蚀刻细节，刻度线的宽度、间距都和实物保持一致，能满足近距离渲染展示的精度要求。
