高精度数显游标卡尺工业测量工具

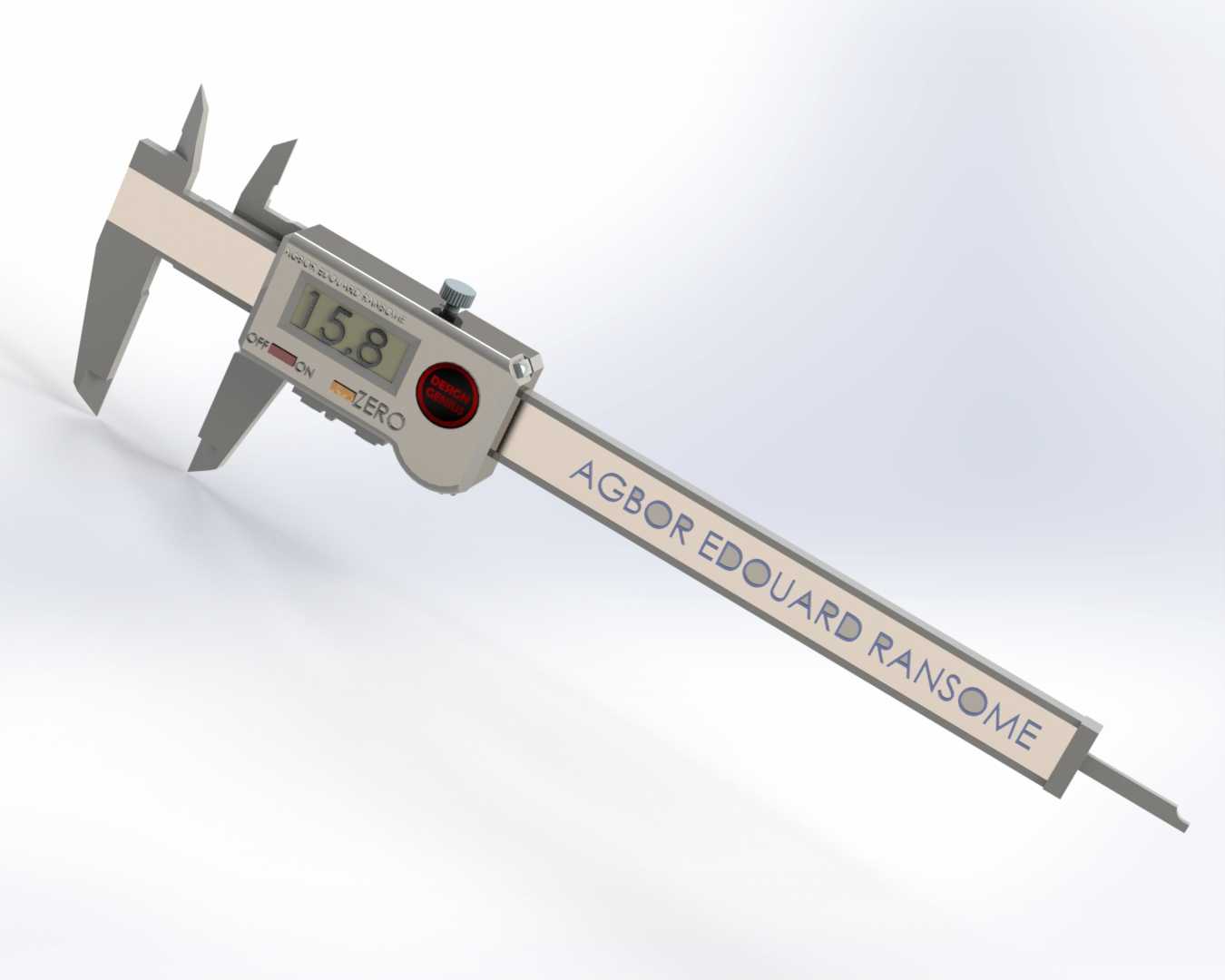

　　在机械加工车间的工序检验工位、五金零部件的入厂质检环节、精密装配的尺寸复核场景里，数显游标卡尺是一线质检与装配人员随身配备的基础测量器具，这款数显卡尺的建模完全贴合量产实物的结构逻辑，没有做多余的艺术化修饰，所有结构特征都对应实际使用中的功能需求。从实际使用场景出发，日常测量工件外径时，外侧量爪的贴合面做了平面度的细节还原，两个量爪的测量面平行度公差在建模时参考了量产0.01mm精度等级卡尺的装配要求，测量时不会因为量爪贴合偏差带来读数误差；内侧量爪用于测量内孔、槽宽尺寸，量爪端部的圆弧过渡结构完全还原实物设计，伸入窄槽测量时不会刮伤工件内壁，也能保证测量面与被测内壁完全贴合；尾部的深度测量杆可以探出尺身端面，用于测量盲孔深度、

　　台阶高度，测量杆的截面尺寸做了等宽设计，探入小孔时不会出现卡滞，尺身端面与深度杆的垂直度也在建模时做了约束，保证深度测量时的基准贴合精度。尺身的刻度区域与数显模块的布局完全符合人体操作习惯，握持时拇指刚好可以搭在尺身的滚轮推块位置，推动尺框滑动时施力顺畅，不会出现偏斜导致的量爪磨损；数显屏幕的倾斜角度做了优化，操作人员正常握持卡尺读数时，视线与屏幕垂直，不会因为反光出现读数偏差，屏幕旁的置零按键位置刚好在拇指操作范围内，测量不同基准的尺寸时可以快速置零，不需要反复调整尺身位置。从结构设计逻辑来看，尺框与尺身的配合间隙做了合理还原，滑动时没有明显旷量，锁紧螺钉的位置在尺框侧面，拧紧后可以固定尺框位置，方便批量测量时快速比对尺寸，

　　不需要反复读数确认；尺身表面的防滑纹理在握持区域做了细节处理，手上沾有少量切削液时也能稳定握持，不会打滑掉落。外形尺寸方面，这款卡尺的测量量程覆盖日常加工常见的0-150mm测量需求，闭合状态下整体长度不超过240mm，可以轻松放入工装口袋随身携带，量爪的探出长度满足常规轴类、孔类零件的测量深度要求，不需要额外接长配件；安装与收纳边界上，尺身整体没有突出的尖锐棱角，放入工具盒时不会刮伤其他量具的测量面，数显模块的电池仓做了嵌入式设计，更换电池时不需要拆解尺身结构，日常维护非常方便。在精密零部件的小批量试制场景中，这款卡尺可以快速完成外形尺寸、形位公差的粗测，配合千分尺完成全尺寸检验，不需要频繁更换测量工具；在教学实训场景中，

　　清晰的结构展示可以帮助学员快速理解卡尺的测量原理，数显读数的设计也能降低新手的读数误差，减少实训中的测量错误。建模时对所有运动部件做了装配约束，尺框可以沿尺身顺畅滑动，量爪的开合范围与实物完全一致，深度杆的探出长度与测量量程匹配，锁紧螺钉的位置与操作空间都做了还原，完全可以用于测量工装的结构演示、质检工位的操作培训素材，也能作为虚拟装配场景中的测量工具模型使用，还原真实生产环节的质检操作流程。
