十寸日式Ryoba双刃木工手锯结构设计

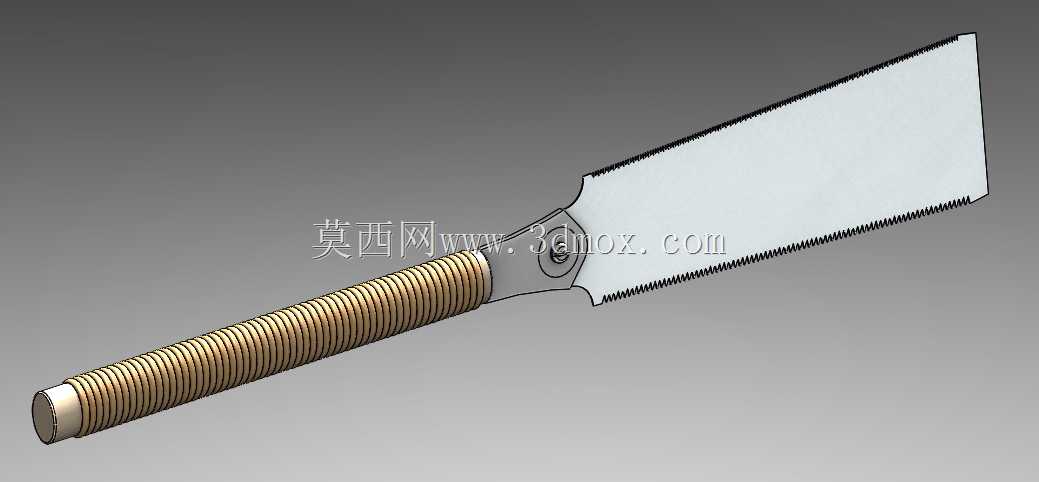

　　这款十寸日式双刃手锯的三维结构设计，完全贴合木工现场作业的实际操作逻辑，从握持手感、锯切受力到排屑效率都做了针对性的结构优化，区别于传统西式手锯的推切受力逻辑，日式拉锯的核心受力方向是朝向操作者的拉力，这一设计从根本上降低了锯条弯折卡滞的概率，尤其适合精细木作、榫卯加工、家具修边这类对锯切精度要求较高的作业场景。

　　从结构设计思路来看，锯身采用薄型高碳钢锯片的结构设定，整体锯片长度控制在250mm左右，也就是标称的十寸规格，锯片厚度仅0.6mm，相比传统手锯1mm以上的锯片厚度，锯路损耗可以降低40%以上，在加工名贵硬木或者做精细榫头修型的时候，能够最大程度减少材料浪费，同时降低锯切过程中的阻力。锯片两侧分别设计了不同齿距的锯齿：一侧为横切齿，齿距1.5mm，齿形经过特殊的斜向开刃处理，专门针对木材横向纤维的切断作业，切割端面平整无毛刺，不需要额外的砂纸打磨就能达到装配要求；另一侧为纵切齿，齿距2.2mm，齿形带有前倾的排屑角，顺着木材纤维方向锯切的时候，木屑可以顺着齿槽快速排出，不会出现夹锯、烧锯的问题，单趟锯切的进给效率比同规格横切齿提升60%左右。

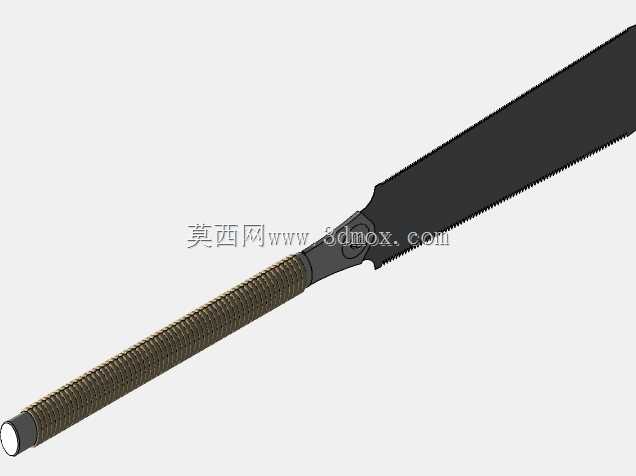

　　手柄部分的设计充分考虑了长时间作业的握持疲劳问题，整体采用圆柱型缠绕式结构，外层做了等距的环形防滑槽，握持直径控制在28mm，刚好符合成年男性手掌自然握持的尺寸范围，手柄与锯片的连接位置采用嵌入式铆接结构，锯片根部的连接柄插入手柄内部35mm深度，通过两个直径4mm的实心铆钉做贯穿固定，连接位置的过渡段做了15度的倾角优化，锯切作业的时候手腕可以保持自然伸直的状态，不会因为角度别扭造成手腕劳损。手柄尾部做了直径5mm的挂孔设计，作业间隙可以直接挂在工位旁的工具架上，不需要额外的工具收纳盒，符合木工车间现场的工具摆放习惯。

　　从安装边界和使用适配性来看，这款手锯的整体总长为420mm，其中手柄长度170mm，锯片有效切割长度240mm，最大锯切深度可以达到80mm，完全覆盖常规实木家具加工、家装木作、手工DIY场景下的材料厚度需求。锯片与手柄的连接位置没有突出的紧固件，整个锯身的外轮廓没有尖锐的凸起，在狭小空间内作业的时候不会剐蹭工件表面，做阴角位置的修切作业时，锯片可以深入到夹角内部完成切割，不会像传统夹背锯那样因为背铁的厚度限制无法深入窄缝。锯齿的开刃角度做了差异化设计，横切齿的刃角为60度，兼顾锋利度和锯齿耐用度，切割硬木的时候不容易出现崩齿问题；纵切齿的刃角为45度，锋利度更高，顺着纤维切割的时候进给更顺畅。

　　在实际应用场景中，这款手锯既可以用于木工坊的批量零部件初加工，也适合家装现场的木龙骨裁切、门套修边作业，甚至手工模型制作、细木工艺品加工场景下也能适用。相比电动曲线锯、手持电圆锯这类电动工具，这款手锯作业的时候没有电源线束缚，不需要额外接电，也不会产生噪音和木屑飞溅的问题，在已经完成装修的室内做维修作业的时候，不会破坏周边的成品饰面，作业灵活度更高。锯片的平直度做了严格的结构校验，整个锯片的平面度公差控制在0.1mm以内，锯切过程中不会出现锯路跑偏的问题，新手操作也能锯出平直的切面，不需要长时间的练习就能掌握操作技巧。

　　从结构建模的细节来看，手柄表面的防滑槽做了等距的圆弧过渡，槽深1mm，既能够起到防滑作用，又不会因为槽缝过深积攒木屑，日常清理的时候只需要用毛刷简单擦拭就能保持清洁。锯片的齿尖部分做了细微的硬化处理结构，在三维模型中对应齿尖位置的材质分区做了明确区分，后续如果做有限元受力分析，可以直接针对齿尖位置加载硬化层的材料参数，模拟实际使用过程中的磨损情况。锯片与手柄连接的铆钉头部做了沉头处理，铆钉安装完成之后表面与手柄外圆齐平，握持的时候不会有硌手的凸起，长时间作业手掌也不会出现磨泡的问题。
