带立式支座的重载皮带轮支撑组件结构

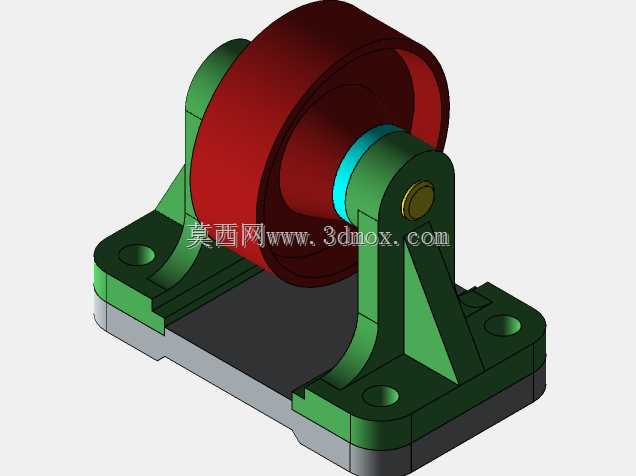

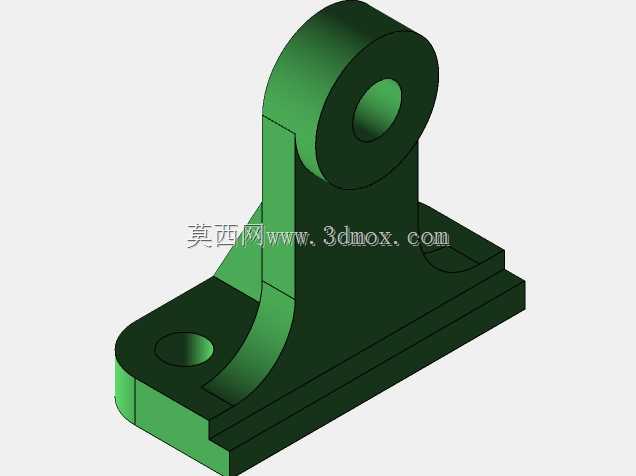

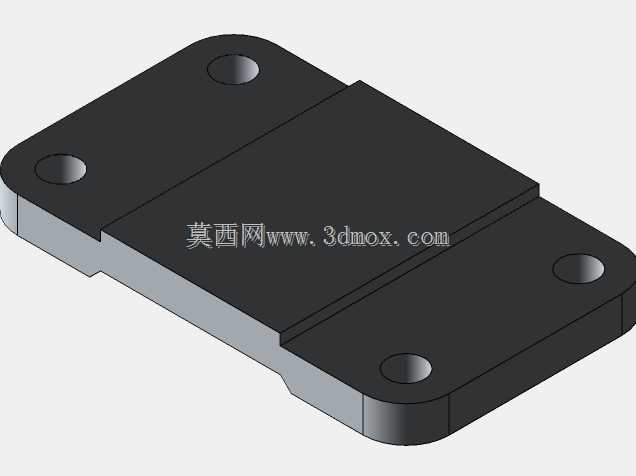

　　这套支撑组件的核心作用是为皮带传动系统中的从动轮提供稳定的回转支撑，常见于中小型输送线、轻工机械传动段、小型设备的动力传递工位，区别于悬臂式带轮安装结构，双侧立式支座的布局能有效抵消皮带张紧带来的侧向弯矩，避免带轮轴长期受偏载出现弯曲变形，延长轴与轴承的实际使用寿命。从结构布局来看，两个对称布置的立式支座通过底部一体化的安装底板连接为整体，底板上预留的四个沉头安装孔可直接通过螺栓固定在设备的安装基面，安装孔的间距经过适配性设计，既保证了固定后的连接刚度，也预留了足够的扳手操作空间，现场安装时不需要额外加工过渡连接板，能直接适配多数常规设备的安装基面尺寸。支座与带轮的配合段设计有轴孔与定位结构，带轮轴穿过两侧支座的轴孔后，

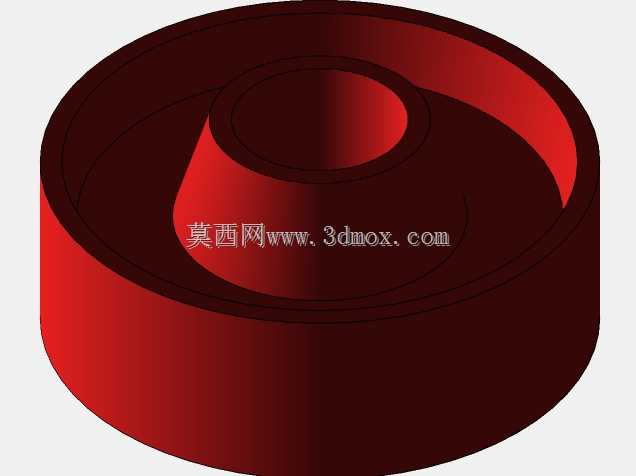

　　通过端部的紧固件实现轴向定位，轴与支座之间预留了轴承安装位，可根据实际载荷需求选配深沟球轴承或者滑动轴套，满足不同转速、不同载荷工况下的使用要求。带轮部分采用宽轮缘设计，轮缘的宽度适配常用的平皮带与V型带安装需求，轮缘表面做了适配的粗糙度处理，既能保证皮带传动时的摩擦力足够，避免出现打滑丢转的问题，也不会因为表面过于粗糙加速皮带的磨损。设计过程中优先考虑了安装与维护的便捷性，支座与底板之间设置了三角形加强筋结构，在不额外增加整体壁厚的前提下大幅提升了支座的抗弯曲刚度，避免皮带张紧后支座出现外张变形，导致带轮运行偏摆、皮带跑偏的问题。整体结构的安装边界经过优化，底板的底面为全平面加工，安装时不需要对基面做过多的刮研处理，

　　只要保证基面平面度在常规机械安装要求范围内即可完成固定；带轮的中心高尺寸经过标准化适配，能匹配多数常规传动系统的中心距要求，现场安装时不需要额外调整垫高架高，减少了现场安装的调整工作量。从实际使用场景来看，这类支撑组件既可以用在固定转速的动力传递工位，作为皮带传动的从动轮支撑使用，也可以搭配外置的动力输入结构，作为小型主动轮单元使用，在小型物料输送设备、纺织机械、食品包装机械的传动段都能适配。结构设计时规避了应力集中的问题，所有的转角位置都做了圆角过渡，避免长期受交变载荷作用下出现应力开裂的问题；带轮与轴的配合采用基孔制过渡配合，既保证了传动时的同轴度要求，也方便后期维护时的拆卸更换，不需要使用专用的拉马工具就能完成带轮的拆换。

　　两侧支座的同轴度在设计时做了公差约束，能保证带轮轴安装后不会出现别劲的问题，减少轴承的额外载荷，降低运行过程中的振动与噪音。整体结构没有多余的复杂零件，所有的零部件都采用常规机械加工工艺就能完成生产，不需要开模或者特殊加工设备，制造成本可控，同时后期维护的配件通用性强，易损件都可以直接采购标准件替换，不需要定制特殊配件。在载荷适配方面，这种双侧支撑的结构相比单侧悬臂支撑，能承受更大的皮带张紧力，适合传递功率稍大的传动工位，不会因为张紧力过大导致支座变形或者轴弯曲，运行过程中带轮的径向跳动量能控制在较小的范围内，保证皮带运行的稳定性，减少皮带的异常磨损，降低设备的日常维护频次。
